Introduktion

Denna manual har som syfte att ge en detaljerad beskrivning av Ethiris Admin.

Det finns totalt sju olika manualer för Ethiris. Förutom denna finns även Installera Ethiris, Kom igång med Ethiris, Ethiris Client användarguide, Integration med Ethiris, Integration med Ethiris SDK & Kom igång med Ethiris Mobile.

Denna del av manualen beskriver detaljerat hur man konfigurerar ett Ethirissystem med Ethiris Admin, och förutsätter att Ethiris redan finns installerad på datorn.

För information om hur man kommer i gång med Ethiris, var vänlig se Kom i gång med Ethiris manualen.

Observera att beroende på aktuell konfiguration och licensnivå för ditt system är det inte säkert att alla inställningsmöjligheter som beskrivs i manualen är tillgängliga i ditt system.

Användning

Huvudsyftet med Ethiris är kameraövervakning som utförs på två sätt. Ena sättet är att manuellt övervaka livebilder från olika kameror. Det andra sättet sker genom inspelning av bilder från anslutna kameror. Inspelning kan ske kontinuerligt från en eller flera kameror eller i form av bildsekvenser när ett larmvillkor är uppfyllt. De inspelade bilderna kan spelas upp i efterhand m h a ett videobandspelarliknande gränssnitt.

Översiktlig beskrivning

Ethiris är ett system för övervakning som använder sig av nätverkskameror och analoga kameror tillsammans med videoenkodrar från olika leverantörer.

Produkten är indelad i flera program, där Ethiris Server och Ethiris Client är de viktigaste. Serverdelen hanterar alla kameror och sparar bilder på hårddisken. Klient delen visar livebilder och inspelade bildsekvenser.

Det finns också ett program kallat Ethiris Admin, vilket används för att konfigurera alla Ethiris-moduler i systemet. I Ethiris Admin konfigurerar man Ethiris Server genom att till exempel definiera vilka kameror som är anslutna till varje Ethiris Server, när video ska spelas in, vilken bildfrekvens och upplösning man ska använda, etc. Man definierar också användargränssnittet för de olika Ethiris Clients i systemet genom Ethiris Admin.

Teoretiskt sett kan ett oändligt antal kameror anslutas till varje Ethiris Server, samt visas i önskat antal Ethirisklienter. Dock sätter bandbredd och upplösning gränser för hur många anslutna kameror som är lämpliga.

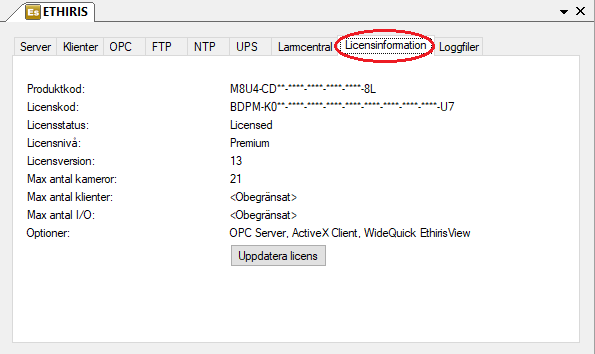

Det finns olika licensnivåer för Ethiris som tillåter olika många anslutna kameror. För att tillgodose behovet av stora antal kameror, är Ethiris designat med fokus på skalbarhet. Med skalbarhet menas att det är möjligt att dela upp sitt system till flera Ethirisservrar och på så sätt sprida arbetet på flera datorer.

Anslutningsfördröjningar

Beroende på nätverkskonfiguration i Windows, kan Ethiris Admin råka ut för att anslutningen till Ethiris Server misslyckas eller tar lång tid. Detta sker primärt på grund av att Windows har konfigurerats med en standard gateway och en eller flera namnservrar i nätverksinställningarna trots att det inte finns någon internetanslutning tillgänglig. Detta medför att Windows väntar på en timeout när försök görs att ladda ner uppdaterade listor med rotcertifikat i samband med att en säker anslutning (SSL) upprättas.

I Ethiris 11.2 läggs en funktion till för att detektera och korrigera detta. När Ethiris Admin detekterar att detta scenario har uppstått, visas nedanstående dialog.

Ett tryck på Ja, kommer att starta ett försök att korrigera problemet. Ett tryck på Nej, kommer helt enkelt stänga dialogen.

Efter att man tryckt på Ja, kommer en UAC-dialog, User Account Control, från Windows att visas. Ett tryck på Nej på denna, kommer att avbryta försöket med korrigeringen, och följande dialog kommer visas.

Trycker man Ja på UAC dialogen, och om det behövs anger användarinformation med högre rättigheter, kommer ett försök att korrigera problemet att göras. Om det lyckas, kommer följande dialog att visas.

Denna korrigering kan även göras manuellt på server och klienter som påverkas av detta.

Läs mer här: http://www.kentima.com/SSLError.asp

Runtime katalog

I version 13.0 införs en förändring som påverkar hur och var Ethiris Servers konfigurationsfiler lagras. Hittills har de lagrats direkt i installationskatalogen, som standard C:\Program Files (x86)\Kentima AB\Ethiris.

Dessa kommer nu flyttas till en katalog under denna installationskatalog, nämligen WorkFolder. Vid uppgradering flyttas alla påverkade filer automatiskt dit. Filerna detta gäller är de som hör till konfigurationen, alla logfiler och klientkonfigurationer med mera.

Detta underlättar även vid supportärenden, då man helt enkelt kan packa ned hela katalogen om man behöver skicka in några loggar till supporten. Se bara till att inget videomaterial lagras eller har lagrats i underkatalogen data.

I version 16.0 utökas detta med ännu en katalog, WorkFolderService, som ligger sidan om WorkFolder och innehåller loggar för tjänster som inte har med en specifik konfiguration att göra. Dessa låg tidigare direkt i Ethiris mappen.

Hantering av multipla Ethiris Admin

När mer än en Ethiris Admin är ansluten till samma Ethiris Server, kan det uppstå konflikter vid sparning eftersom de olika Ethiris Admin tidigare inte varit medvetna om varandra. Först när en användare har sparat, så har en dialog visats i Ethiris Admin att en förändring skett på servern.

Nu när en användare sitter och utför ändringar i Ethiris Admin, kommer en annan Ethiris Admin att få en varning direkt när denna börjar utföra ändringar för samma server, och inte först när man sparar sina ändringar. Informationen i varningen har även utökats, för att man lättare skall kunna identifiera den andra användaren och därmed kunna ta kontakt med denna.

Samtidigt så får man precis som tidigare en varning när en annan Ethiris Admin har sparat sina ändringar. Vilket innebär att den konfiguration man har laddad i Ethiris Admin inte längre matchar konfigurationen på servern och man därmed behöver ladda om konfigurationen innan man utför några ändringar. Annars kommer de ändringar som redan utförts på servern att gå förlorade.

Adaptiva videoströmmar

Adaptiva videoströmmar anpassar sig efter rådande omständigheter för att pressa ut maximal prestanda ur den aktuella hårdvaran som för tillfället kör Ethiris Client eller Ethiris Mobile. Konceptet bygger på att man kan definiera flera videoströmmar med olika upplösning för varje kamera. När en klient visar flera kameror samtidigt väljer systemet automatiskt videoströmmar med lägre upplösning för att minska belastningen på klienten. Förutom prestandaförbättringen ger adaptiva videoströmmar en mängd andra fördelar.

Ökad prestanda

Huvudsyftet med adaptiva videoströmmar är att förbättra prestandan för livevisning i klienter som stödjer detta. Tänk tanken att man har en 4K-skärm för att visa livevideo från fyra kameror i Ethiris Client. En 4K-skärm har upplösningen 3840 x 2160 pixlar. Varje kameravy blir således 1920 x 1080 pixlar om vi antar att vyn täcker hela skärmen.

Anta att vi har en 4K-kamera där vi har definierat tre videoströmmar med olika upplösning enligt nedan.

Den primära videoströmmen har kamerans originalupplösning, i detta fall 4K-upplösning (3840 x 2160 pixlar). Strömmen med namn Medium har FHD-upplösning (1920 x 1080 pixlar) och videoströmmen Mini har VGA-upplösning (640 x 480 pixlar). Notera att de olika videoströmmarna har olika bildförhållande (bredd/höjd), men detta hanterar Ethiris.

Servern kommer nu att leverera den ström vars upplösning matchar kameravyns storlek i klienten bäst med hänsyn tagen till inställningarna i klienten.

Ethiris Client

I Ethiris Client kan man bestämma om man vill använda adaptiva videoströmmar och i så fall om prestanda eller kvalité ska prioriteras. Inställningen är gemensam för alla kameror i klienten.

Inställningen i klienten avgör vilken av tillgängliga videoströmmar för en kamera som servern ska skicka till klienten.

Med ovanstående inställningar, kommer server att skicka den videoström som har upplösningen 1920 x 1080 pixlar till klienten. Prestandan i klienten ökas avsevärt jämfört med om originalströmmen (4K, 3840 x 2160 pixlar) från kameran skulle ha skickats i stället.

Ännu större prestandaförbättring uppnår man om vi i stället skulle visa 16 4K-kameror i en vy på en 4K-skärm och vi väljer alternativet Prestanda. Varje kameravy i klienten får då storleken 960 x 540 pixlar och servern kommer att skicka videoströmmen med lägst upplösning (640 x 480 pixlar).

Så snart operatören digitalzoomar i en kameravy i klienten eller maximerar en kameravy, kommer servern att välja en av de andra videoströmmarna, så att optimal bildkvalité alltid fås.

Byte av videoström görs automatiskt och sömlöst, så att hack i videovisningen undviks.

Larminspelning

Genom att man kan lägga upp flera videoströmmar för en kamera, kan man också välja vilken videoström som vid varje givet tillfälle ska användas av Ethiris för inspelning av video. Detta styrs via skript, vilket öppnar upp en lång rad av möjligheter.

Ett vanligt scenario är att man vill spela in med en viss upplösning och bildfrekvens under normal drift, men vid ett allvarligt larm så vill man öka bildtakten och kanske även upplösningen. Detta går nu att åstadkomma med Ethiris VMS.

Privacy

Det finns även möjlighet att välja vilka videoströmmar som får visas i live. Det innebär att servern endast väljer mellan de videoströmmar som har kolumnen Live förbockad i Ethiris Admin.

Detta kan utnyttjas i olika sammanhang. Ett exempel är för att skydda integriteten hos de personer som vistas framför kameran. Det finns kameror som kan lägga på en så kallas ”Privacy mask” på personer i bilden. Ett sådant exempel är Axis Privacy Shield.

Med Axis Privacy Shield kan man lägga upp två videostörmmar i Ethiris Admin; En omaskad och en maskad. Genom att ställa in att den omaskade videoströmmen inte får visas live, säkerställer man att denna videoström aldrig visas som livevideo i någon klient. Denna videoström är däremot den man spelar in.

Resultatet blir att endast den maskade videoströmmen visas live i klienterna och den omaskade bilden spelas in.

Brandvägg

I version 14.2, har en ändring gjorts så att Ethiris installationspaket kommer att automatiskt skapa de brandväggsregler som behövs för att nå Ethiris Server och dess komponenter från en annan dator. Notera, om en regel med samma namn och program redan existerar, så kommer regeln ej att skapas.

Alla regler är ej aktiva som standard och behöver aktiveras om den önskade porten behövs. Men att ha alla skapade och tillgängliga, kommer att underlätta konfigurationen av systemet.

Viktigt gällande nedgradering!

Från och med version 16.0 av Ethiris använder Ethiris Server en ny namnkonvention för alla lagringsmappar och filer. Konvertering till detta nya format utförs automatiskt när servern startar och upptäcker lagringsmappar eller filer med den gamla namnkonventionen.

Notera! Denna konvertering är oåterkallelig och kan inte ångras.

Detta innebär att det inte går att nedgradera till en äldre version och samtidigt behålla eventuella lagringsmappar och filer. Alla lagringsmappar och filer måste raderas manuellt innan du nedgraderar till en tidigare version.

Ethiris komponenter

Ethiris tjänster

Ethiris Admin

Admin fönster

Översikt

I detta avsnitt kommer vi att ta en närmare titt på användargränssnittet i Ethiris Admin och dess olika fönster, verktygsfält, menyer och paneler.

Huvudfönstret består av flera mindre delar. Vissa av dessa, såsom huvudmenyn och verktygsfältet har en fast storlek och position, medan andra, såsom de olika panelerna, kan flyttas runt, dockas, ändra storlek och till och med stängas.

Det finns i huvudsak två typer av fönster i Ethiris Admin; Dokumentfönster och Verktygsfönster.

Dokumentfönster (även kallade paneler) används för att presentera olika typer av information såsom egenskaper för en kamera. I Ethiris Admin är inga dokumentfönster öppna när Ethiris Admin startas. Dokumentfönster öppnas när motsvarande nod i Ethirisutforskarens trädvy dubbelklickas.

Verktygsfönster används för att förse användaren med olika verktyg såsom en trädvy med aktuellt projekt. I Ethiris Admin finns endast ett verktygsfönster; Ethirisutforskaren. Ethirisutforskaren är en trädvy som presenterar det projekt som för tillfället är öppnat i Ethiris Admin med alla sina komponenter såsom Ethirisservrar och Ethirisklienter.

Om du stänger alla fönster som kan stängas i Ethiris Admin, finns en menyrad och ett verktygsfält kvar högst upp och ett band längst ned med Kentimas logotype. Resterande utrymme återstår för de olika dokumentfönstren. Se Figur 2.1.

Som standard, när du startar Ethiris Admin, är verktygsfönstret Ethirisutforskaren dockat till vänster i huvudramen. Se Figur 2.2.

Verktygsfönstret Ethirisutforskaren, som standard, är dockat till vänster och är pinnat. När ett fönster dockas mot kanten av huvudramen, blir det automatiskt ett verktygsfönster. Ett verktygsfönster har två lägen; pinnat och icke pinnat.

När ett fönster är pinnat, är nålikonen i vertikal position, se Figur 2.3. I detta läge är fönstret synligt hela tiden. Bredden på fönstret kan ändras genom att flytta höger kant av verktygsfönstret.

För att släppa pinningen av fönstret, klicka på den vertikala nålikonen. När ett verktygsfönster icke är pinnat och tappar fokus, glider det automatiskt in mot den kant det är dockat vid, och endast en etikett med namnet på fönstret lämnas synlig. Se Figur 2.4.

För att göra verktygsfönstret synligt igen, flytta muspekaren över etiketten och fönstret glider ut. I detta läge har verktygsfönstret ännu inte fått fokus, se Figur 2.5. Detta innebär att om du flyttar muspekaren utanför fönstret så glider det tillbaka mot kanten igen.

För att få fönstret att stanna ute, klicka på fönstrets titellist. Notera i Figur 2.5 att titellisten är ljusblå. Detta betyder att fönstret inte har fokus. Ett verktygsfönster med fokus har blå färg, se Figur 2.6. Så länge ett verktygsfönster har fokus kommer det inte att glida tillbaka mot kanten.

För att pinna fönstret igen, klicka på den horisontella nålikonen.

Hela syftet med att släppa pinningen för verktygsfönster är att den återstående ytan i huvudramen ökar och kan användas av de olika dokumentfönstren som öppnas.

Ethiris konfigurationsguide

Varje gång du startar Ethiris Admin med en tom konfiguration kommer Ethiris konfigurationsguide automatiskt att startas.

Detta är tänkt att hjälpa användaren i gång med sitt Ethirissystem genom att automatiskt skapa en konfiguration.

Guiden består av 6 steg, men man kan när som helst klicka på Slutför. Då kommer resterande steg i guiden att utföras med standardvärden.

I välkomststeget presenteras de 6 stegen och vilka standardvärden som gäller för respektive steg.

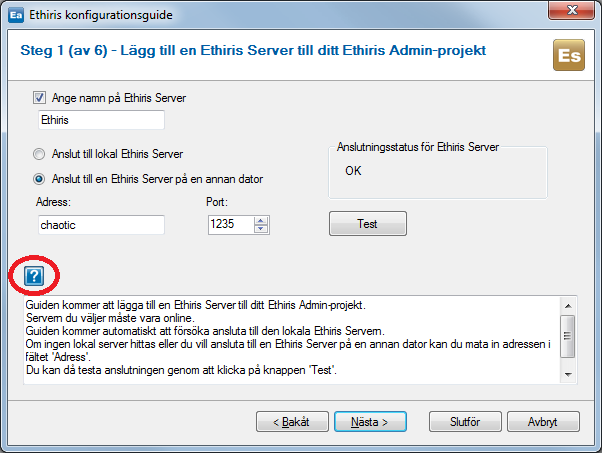

I Steg 1 ska man välja en Ethiris Server som ska läggas till i projektet i Ethiris Admin. Som standard används den lokala Ethirisservern, d v s den Ethiris Server som är installerad på den dator där man precis har startat Ethiris Admin.

Första gången man går till detta steg kommer guiden automatiskt att försöka ansluta till den lokala Ethirisservern. Om detta går bra kommer det att stå OK i rutan Anslutningsstatus för Ethiris Server.

Om det inte går bra eller man av någon annan anledning vill ansluta till en Ethiris Server på en annan dator måste man välja alternativet Anslut till en Ethiris Server på en annan dator.

Mata in önskad IP-adress eller datornamn i fältet Adress. Port är som standard 1235, det finns sällan anledning att ändra denna. Klicka på knappen Test för att testa anslutningen mot vald Ethiris Server.

Det går inte att gå vidare i guiden förrän en lyckad anslutning till en Ethiris Server har upprättats.

Som standard kommer namnet Ethiris att användas som namn för Ethirisservern i trädvyn i Ethiris Admin. Om man vill kan man ändra detta namn genom att bocka för Ange namn på Ethiris Server.

För att få mer information om aktuellt steg klickar du på knappen med ett frågetecken. Då visas en informationsruta längst ned i guiden. Klicka igen på knappen för att dölja informationsrutan.

När du känner dig nöjd med dina val i steg 1 så klicka på Nästa för att gå till steg 2.

Kom ihåg att du när som helst kan klicka på Slutför vilket innebär att du kommer till en sammanfattning där dina val som du gjort hittills presenteras tillsammans med standardinställningarna för de återstående stegen i guiden, så du får en chans till att ändra dina val.

När du kommer in i steg 2 startar normalt sett en automatisk sökning efter tillgängliga kameror på nätverket. Om den Ethiris Server du har valt i steg 1 redan har kameror anslutna till sig kommer guiden inte att söka efter fler kameror.

Då kan det se ut så här:

Men, som sagt, i normala fall ser det i stället ut så här:

I vårt exempel hittade guiden 6 kameror.

Guiden använder både ONVIF och UPnP (Plug-and-Play) för att söka efter kameror. Om samma kamera hittas med båda metoderna väljer guiden UPnP-varianten eftersom ONVIF-stödet för en viss kamera är mindre omfattande än motsvarande stöd via UPnP.

Det kan hända att det finns kameror på nätverket som guiden inte hittar. Då kan man ansluta dessa manuellt senare direkt i Ethiris Admin via panelen Kameror.

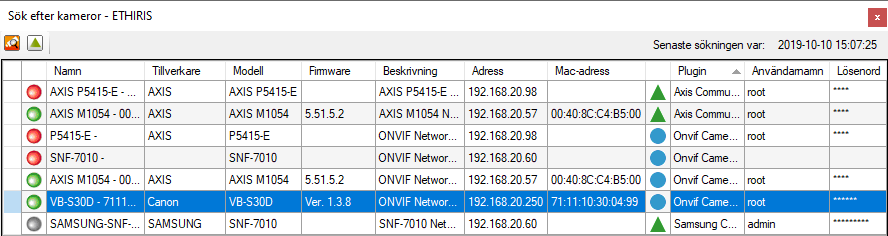

Om man inte är nöjd med den automatiska sökningen kan man i stället välja alternativet Sök efter kameror och klicka på knappen Sök kameror…. Då visas samma dialog som man använder vid sökning efter kameror i panelen Kameror direkt i Ethiris Admin.

I denna dialog kan du själv välja exakt vilka kameror du vill ansluta till Ethirisservern. Markera önskad kamera, håll ned Ctrl-tangenten för att lägga till/ta bort kameror eller Shift-tangenten för att välja ett intervall med kameror.

Det tredje alternativet i steg 2 är att välja att inte ansluta några kameror i det här läget.

Kom ihåg att det alltid går att ansluta kameror i ett senare skede direkt i Ethiris Admin via panelen Kameror.

När du är nöjd med dina kameraval klicka på Nästa för att gå till nästa steg. Om inga kameror läggs till i steg 2 kommer nästa steg att vara steg 4.

Steg 3 handlar om att välja inställningar för automatisk inspelning av de kameror som valdes i steg 2. Observera att om inga kameror valdes i steg 2 kommer steg 3 automatiskt att hoppas över av guiden.

Till att börja med kan man välja om inspelning ska ske eller inte genom rutan Spela in automatiskt.

Nästa val gäller om man vill spela in alltid eller om inspelningen ska styras av rörelsedetektering och/eller schema.

Om man väljer Alltid innebär det att det kommer att bli en kontinuerlig inspelning som sker hela tiden. Detta kommer att indikeras med blåa linjer i tidslinjerna i videospelaren i Ethiris Client.

Om man väljer det första alternativet, Vid rörelse och/eller schema, kan man göra ytterligare val. Man kan då välja om inspelningen ska starta till följd av detekterad rörelse, ett schema eller både och.

Det kommer att bli en händelsestyrd inspelning om Vid rörelse är vald annars blir det en kontinuerlig inspelning. Händelsestyrda inspelningar indikeras med röda linjer i klientens tidslinjer.

Inställningarna i steg 3 påverkar inställningarna i panelen Kamerainställning i Ethiris Admin. I denna panel kan ni ändra inställningarna i efterhand.

De rörelsedetekteringar och schema som skapas via guiden har standardinställningar och dessa kan du ändra senare direkt under respektive panel i Ethiris Admin.

Klicka på Nästa för att gå till steg 4.

Nu lämnar vi inställningarna för Ethiris Server och koncentrerar oss på klienten.

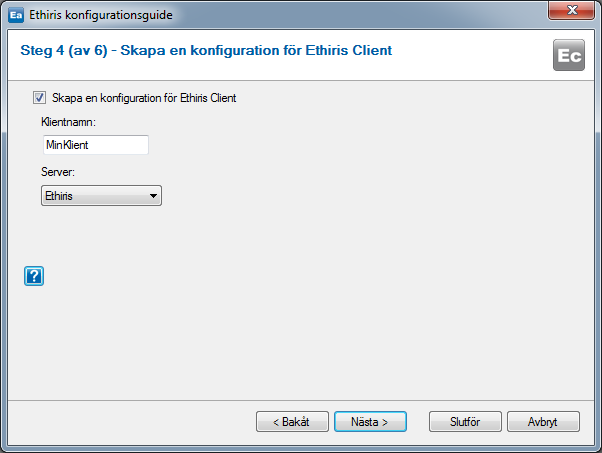

I steg 4 ska vi först och främst välja om vi över huvud taget vill skapa en klientkonfiguration. Ofta vill man det och då låter man Skapa en konfiguration för Ethiris Client förbli förbockad.

I detta steg ska man bestämma namn för klientkonfigurationen. Detta namn används i trädvyn i Ethiris Admin. Man måste också välja vilken konfigurationsserver som skall hantera konfigurationen. Möjliga val visas i listan med Servrar.

Om det redan finns en konfiguration med angivet namn i den konfigurationsserver man valt för man frågan om den skall skrivas över. Om inte för man helt enkelt välja ett annat namn på sin konfiguration.

Guiden kan skapa en klientkonfiguration. Om man vill ha flera olika klientkonfigurationer kan man skapa dessa senare, antingen manuellt i Ethiris Admin eller genom att köra konfigurationsguiden igen genom att välja menyalternativet Arkiv->Ny Ethiris-komponent->Ethiris Client med hjälp av guide… i Ethiris Admin.

Om man väljer att skapa en klientkonfiguration kommer detta steg att skapa klientkonfigurationen, lägga till den i projektet i Ethiris Admin samt koppla ihop den med den Ethiris Server som valdes i steg 1 så serverns kameror blir tillgängliga i klienten.

Klicka på Nästa för att gå till nästa steg.

Om du har valt att skapa en klientkonfiguration kommer du till steg 5 annars kommer du till sammanfattningen av guiden.

I detta steg kan du välja att skapa en sektion med tillhörande vyer för att visa bilder från kamerorna.

Man kan välja namn på sektionen, detta kommer att användas dels i trädvyn i Ethiris Admin, dels i Ethiris Client som text för aktuell sektion.

Du kan också välja hur layouten ska se ut för vyerna som ska skapas. Man väljer helt enkelt hur många kameror som ska kunna visas per vy. Listan med antal kameror ser olika ut beroende på hur många kameror som har lagts till i steg 2.

Beroende på hur många kameror du vill ha per vy i förhållande till det antal kameror som lagts till skapas olika många vyer. Guiden ser till att skapa tillräckligt många vyer för att täcka in samtliga kameror.

I nedanstående exempel har 6 kameror lagts till och jag har valt att ha två kameror per vy, vilket resulterar i att guiden kommer att skapa 3 vyer.

Valet Auto innebär att guiden kommer att skapa det antal 4x2-vyer som krävs för att täcka in alla kameror samt det antal 3x2-vyer som krävs för att täcka in alla kameror och lägga dessa i en sektion som heter Överskitsvyer. Dessutom kommer guden att skapa det antal 5x4 vyer med en hotspot i som krävs samt det antal 4x3-vyer med en hotspot i och lägga dessa i sektionen Hotspot-vyer. Slutligen kommer det att skapas nödvändigt antal 2x2-vyer för att täcka in alla kameror och dessa läggs i sektionen Fyrsplitsvyer. Tanken är att man sedan kan radera de vyer man inte behöver.

När du är nöjd med inställningarna klicka på Nästa för att gå till det sista steget.

Detta val är endast tillgängligt under förutsättning att Ethiris Client är installerad på den lokala datorn.

Man kan naturligtvis också starta Ethiris Client på andra sätt, till exempel genom startmenyn eller genom att i Ethiris Admin högerklicka på klientkonfigurationen i trädvyn och välja menyalternativet Öppna konfiguration i den lokala klienten.

Klicka på Nästa för att gå till sammanfattningen.

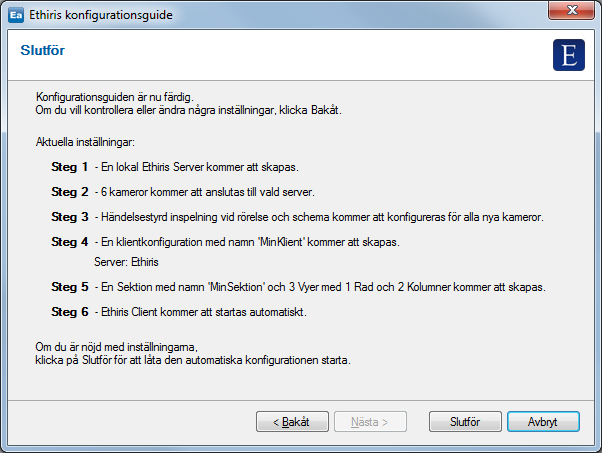

Här får du en sista chans att klicka Bakåt för att ändra några av dina val.

Är du nöjd så klicka på Slutför för att låta guiden skapa konfigurationen.

Under tiden som guiden skapar konfigurationen kan du följa arbetet direkt i Ethiris Admin och se hur konfigurationen växer fram.

När arbetet är slutför visas slutligen en dialog som bekräftar att konfigurationen är skapad och (om du valt detta) att Ethiris Client kommer att starta med den nyskapade klientkonfigurationen så fort du klickar på knappen Stäng.

Ethiris konfigurationsguide är ett bra sätt för att snabbt komma i gång med Ethiris. Du kan använda den automatiskt skapade konfigurationen som en utgångspunkt och sedan ändra inställningarna efter att guiden är färdig direkt i Ethiris Admin. Det är oftast lättare att finjustera en befintlig konfiguration jämfört med att skapa den helt från början.

I nästa avsnitt utgår vi från att du har avbrutit konfigurationsguiden och alltså har en tom konfiguration i Ethiris Admin.

Manuell anslutning till den lokala Ethiris Server

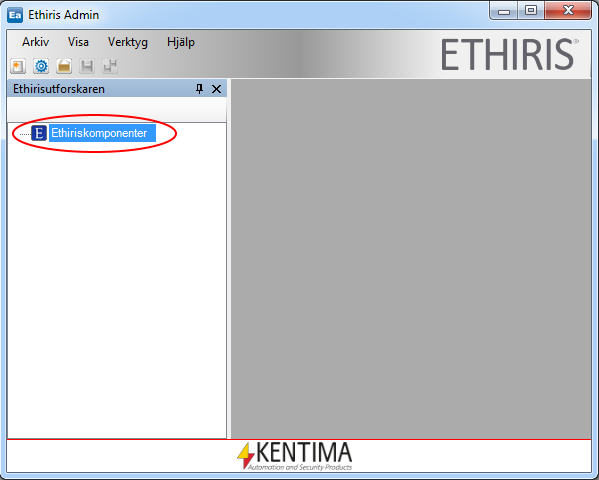

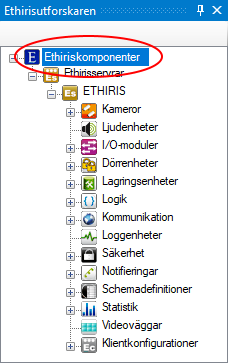

Om du väljer att avbryta konfigurationsguiden så kommer Ethirisutforskaren att vara tom sånär som på noden Ethiriskomponenter.

Innan vi går vidare och utforskar fler fönster i Ethiris Admin behöver vi en konfiguration att arbeta med. Så, om du inte körde färdigt konfigurationsguiden eller av någon annan anledning har en tom konfiguration så kan du följa instruktionerna nedan för att ha något att arbeta med i Admin.

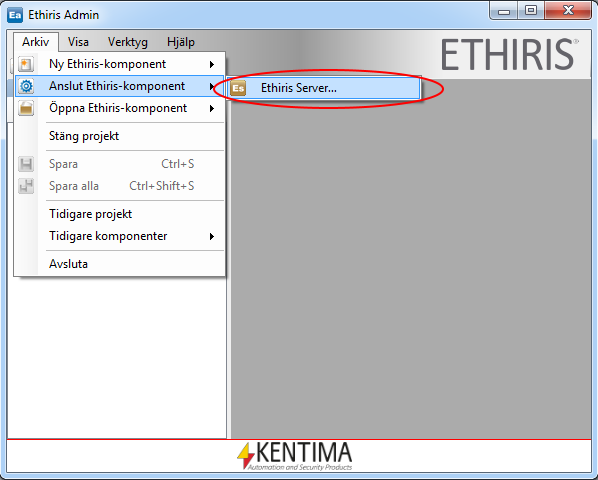

Välj menyalternativet Arkiv->Anslut Ethiris-komponent->Ethiris Server…, se Figur 2.24.

I anslutningsdialogen, klicka på knappen Anslut.

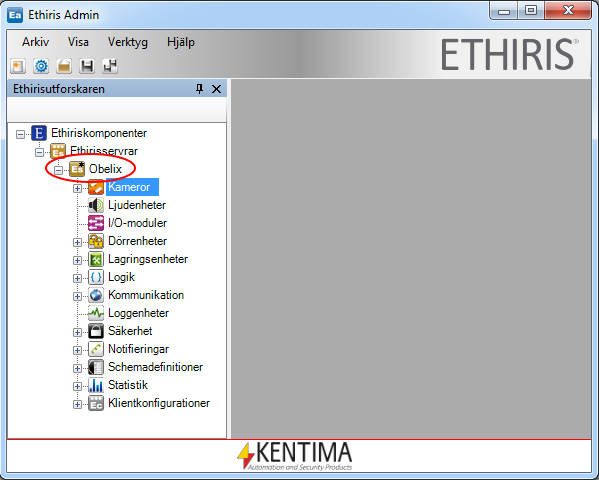

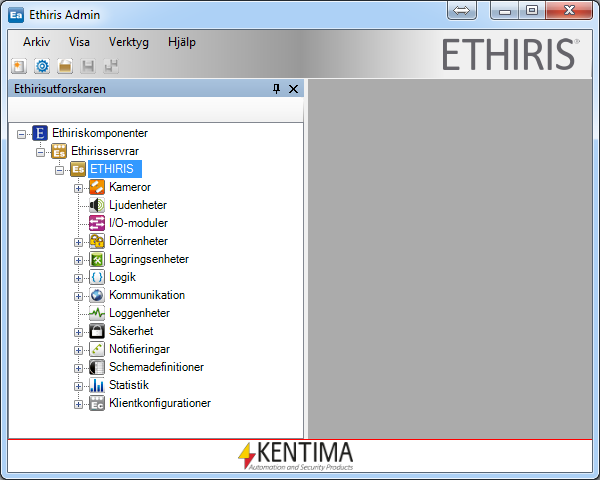

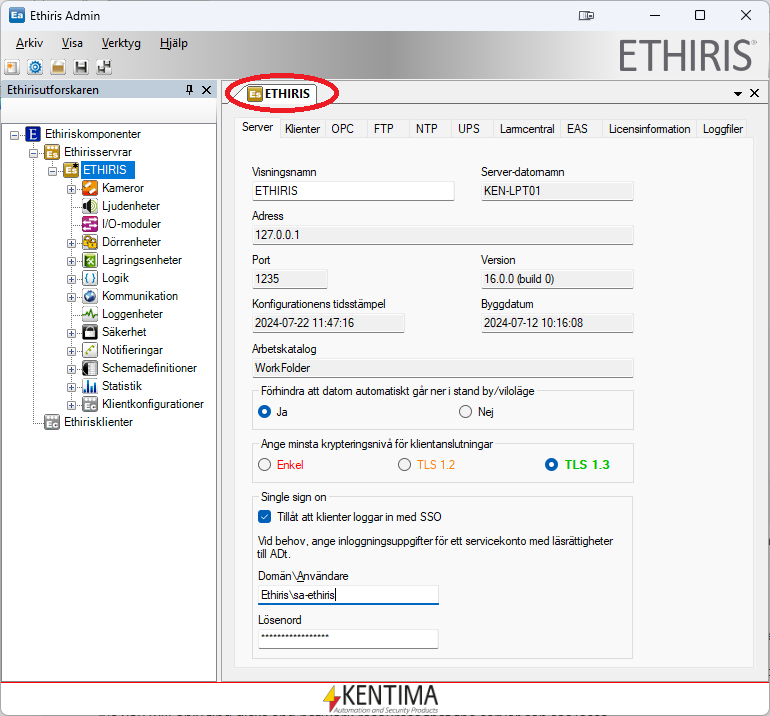

Genom att ansluta till en Ethiris Server, läses aktuell serverkonfiguration från Ethiris Server in till Ethiris Admin och presenteras i Ethirisutforskarens trädvy, se Figur 2.25.

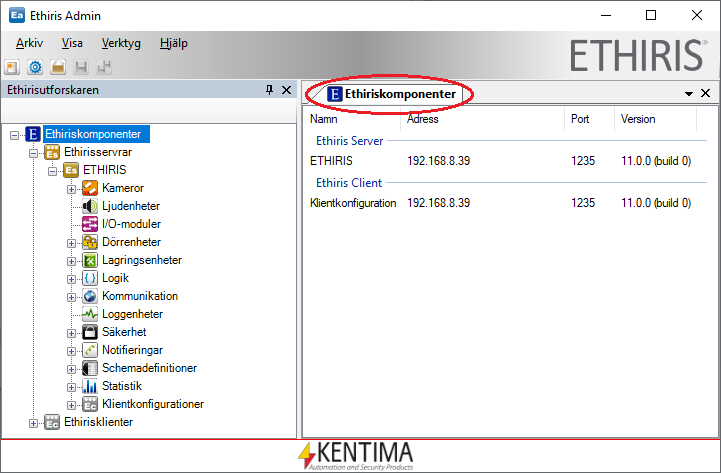

Många av noderna i trädvyn har en motsvarande panel/dokumentfönster (egenskapsfönster) som kan öppnas genom att dubbelklicka på noden i trädvyn. Om vi till exempel dubbelklickar på noden Kameror och sedan på noden Lagringsenheter kommer två paneler att öppnas i högra delen av huvudramen, se Figur 2.26.

Som standard öppnas alla paneler i en flikgrupp. I en flikgrupp kan endast en panel i taget vara synlig. I exemplet ovan är panelen Lagringsenheter överst och synlig. För att visa en annan panel i flikgruppen, klicka helt enkelt på motsvarande flik/etikett.

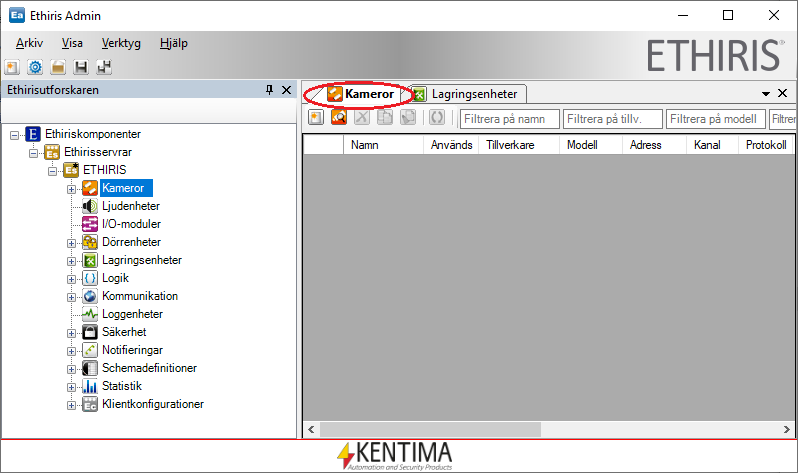

Om du till exempel klickar på fliken Kameror, kommer denna panel att bli synlig i stället. Se Figur 2.27.

Nu kanske inte alla användare tycker om standardlayouten av de olika fönsterna. I nästa avsnitt ska vi undersöka de olika möjligheter som finns att anpassa användarmiljön.

Ändra layouten

Varje fönster i Ethiris Admin kan flyttas, ändra storlek och dockas i olika positioner. De kan t o m dras loss från huvudramen och bli flytande fönster som kan placeras var som helst, även på andra skärmar.

Så snart du börjar flytta en panel (genom att klicka på fliken/etiketten med fönsternamnet, hålla nere musknappen och flytta muspekaren) blir hela fönstret markerat med en genomskinlig blå färgton. Ett antal visuella markörer dyker också upp, se Figur 2.28.

Medan du flyttar musen (och samtidigt fortsätter att hålla ned vänster musknapp) får du visuell återkoppling om hur fönstret kommer att placeras när du släpper musknappen. I Figur 2.29 är muspekaren över den visuella markören som är inringad med en röd ring.

Notera hur den genomskinliga blå markeringen visar att om du släpper musknappen i detta läge kommer fönstret att placeras ovanför den andra panelen. Se Figur 2.30 för ett exempel på hur detta kan se ut.

Nu är panelen Kameror i sin egen flikgrupp ovanför den nedre flikgruppen som innehåller den återstående panelen Lagringsenheter. Det är nu möjligt att se två dokumentfönster samtidigt. Ytan för vart och ett av dem är naturligtvis mindre eftersom de nu får dela på den tillgängliga ytan i huvudramen utöver det som upptas av Ethirisutforskaren.

Mellan de två flikgrupperna finns en delningslist, som du kan flytta för att omfördela den vertikala storleken för de två grupperna, se Figur 2.31.

Om du vill flytta tillbaka panelen Kameror till den ursprungliga flikgruppen kan du helt enkelt dra fönstret och släppa det på den centrala visuella markören. Observera att du måste flytta muspekaren över den nedre flikgruppen för att synliggöra de visuella markörerna, se Figur 2.32.

Ändra ordning på flikarna

När du flyttar tillbaka panelen Kameror till den ursprungliga flikgruppen placeras panelen sist i stället för först. För att flytta tillbaka den till första position (längst till vänster), dra fliken och släpp den på fliken Lagringsenheter (första flik), se Figur 2.33. På detta sätt kan du ändra ordning på önskad panel inom en flikgrupp.

Visuella markörer

När ett fönster flyttas till en flikgrupp, d v s ovanpå ett annat fönster, dyker de visuella markörerna som i Figur 2.34 upp.

Det finns 5 olika positioner. Om du släpper musknappen med muspekaren ovanför den centrala markören, kommer fönstret att bli en ny flik i flikgruppen. Om du släpper musknappen med muspekaren ovanför Vänster, Övre, Höger eller Undre markören, kommer fönstret att placeras i en ny egen flikgrupp och ytan för den ursprungliga flikgruppen kommer att delas lika med den nya flikgruppen.

Docka ett fönster

Ett annat alternativ är att docka fönstret mot en av kanterna i huvudramen. Endast kanter där det inte finns ett pinnat verktygsfönster är tillgängliga. I Figur 2.35 är endast övre, höger och undre kanterna av huvudramen tillgängliga för dockning, eftersom Ethirisutforskaren redan är dockad och pinnad mot vänster kant.

När du dockar ett fönster blir det automatiskt ett verktygsfönster som kan pinnas och avpinnas. När du dockar ett fönster blir det pinnat från början, se Figur 2.36.

För att få verktygsfönstret att glida in mot kanten och döljas, avpinna det. Se Figur 2.37.

Flikgrupper

Det ursprungliga verktygsfönstret (Ethirisutforskaren) kan inte placeras i den centrala flikgruppen, d v s ovanpå ett annat dokumentfönster. Det kan bara flyttas till ett annat verktygsfönster eller dockas mot en av kanterna i huvudramen.

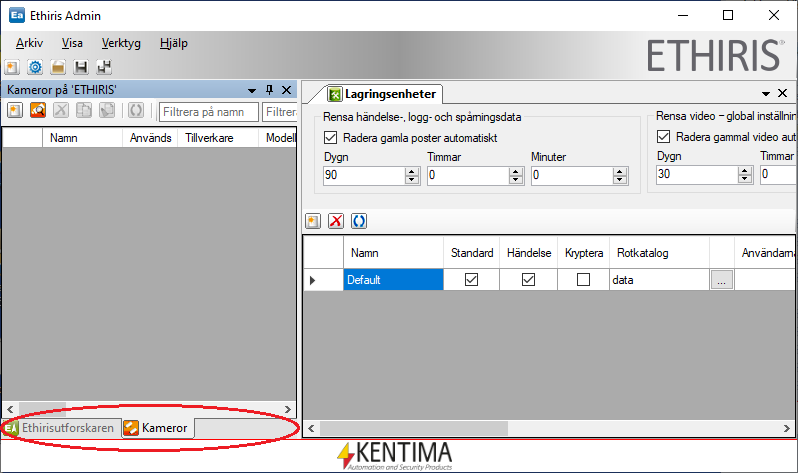

Låt oss säga att vi vill flytta panelen Kameror till flikgruppen med Ethirisutforskaren. Bara dra fönstret Kameror och släpp det ovanpå den centrala visuella markören på fönstret Ethirisutforskaren. Se Figur 2.38.

I detta fall blir fönstret Kameror en ny flik i flikgruppen. Nu är antingen Kameror eller Ethirisutforskaren synligt, inte båda samtidigt, se Figur 2.39.

Nu blir det lite mer plats för panelen Lagringsenheter och de andra centrala dokumentfönstren till höger.

Flytande fönster

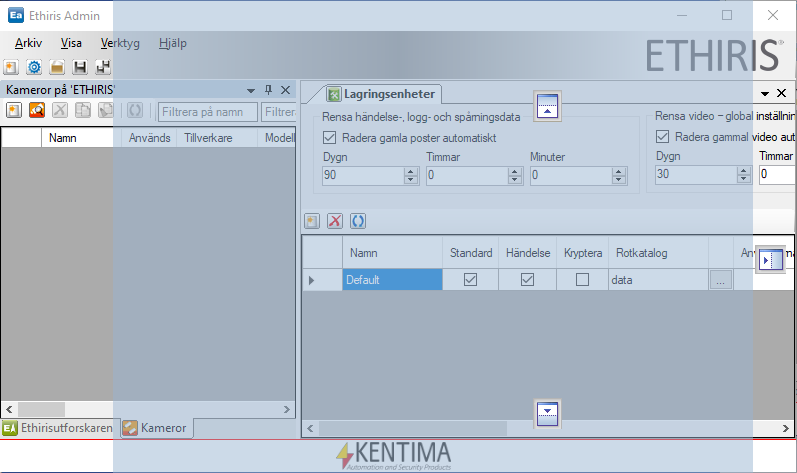

Du kanske inte nöjer dig med det här. Låt oss dra loss verktygsfönstret helt och hållet. Om du vill flytta hela flikgruppen, ta tag i fönstrets titellist. Om du endast vill flytta en av flikarna, ta tag i den specifika fliken i stället. I nästa exempel kommer vi att flytta hela flikgruppen, d v s både Ethirisutforskaren och Kameror och skapa ett flytande fönster. Se Figur 2.40.

Om du släpper musknappen i det här läget, kommer verktygsfönstret att bli ett eget flytande fönster, se Figur 2.41.

När fönstret är flytande kan du sätta önskad storlek på det och placera det var som helst på skärmen, även på en annan skärm. Självklart kan du dra loss vilket fönster som helst och låta det flyta fritt.

Fliklista

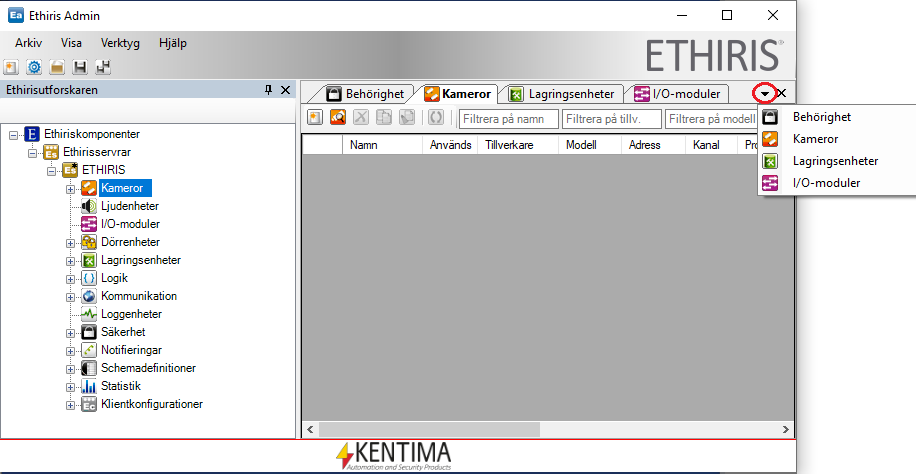

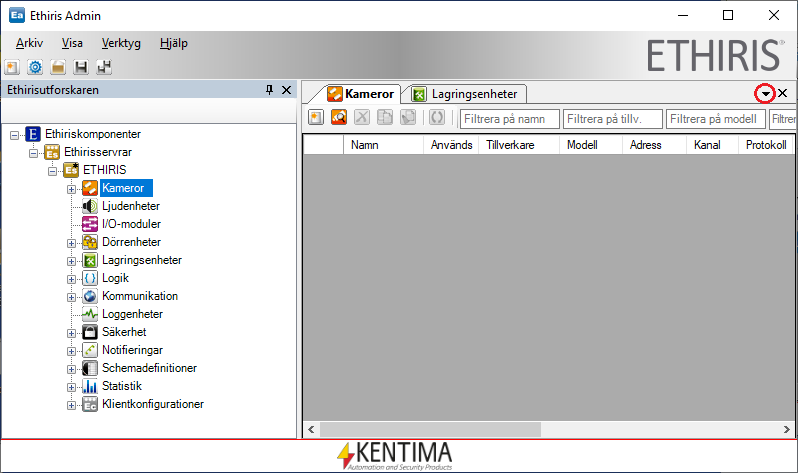

I en flikgrupp med dokumentfönster finns en lista med alla fönster som är med i flikgruppen. Det finns en nedåt pil i övre högra hörnet i flikgruppen. Om du klickar på pilen öppnas en lista med alla fönster i gruppen.

Om alla flikar inte får plats på bredden är vissa flikar dolda. Detta indikeras med ett streck över pilen, se Figur 2.43.

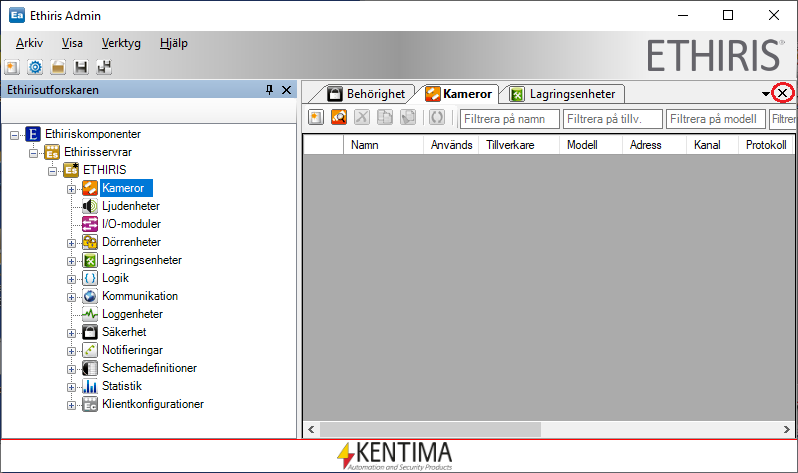

Stänga fönster

Vissa fönster kanske inte är användbara för dig. Då kan du helt enkelt stänga fönstret genom att klicka på Stäng-knappen i fönstrets titellist eller klicka på fönstrets flik med mittenknappen (eller skrollhjulet) på musen.

I Figur 2.44 är stäng-knappen för Ethirisutforskaren och panelen Lagringsenheter inringade.

Du kan också stänga en eller flera paneler genom att använda popup-menyn i en panel.

Högerklicka på en flik för att visas popup-menyn i Figur 2.45.

Stäng stänger den panel som du högerklickade på.

Stäng alla utom denna stänger samtliga paneler förutom den du högerklickade på.

Stäng alla stänger samtliga öppna paneler inkluderat den du högerklickade på.

Om du stänger ett fönster av misstag och vill öppna det igen, kan Ethirisutforskaren öppnas från Vy-menyn. Alla andra fönster måste öppnas genom att dubbelklicka på tillhörande nod i Ethirisutforskarens trädvy.

Huvudmeny

Översikt

I detta avsnitt kommer vi att inspektera alla menyer och lära oss vad de olika menyalternativen är till för. Du kan aktivera menyerna genom att välja dem med musen, men du kan också aktivera menyerna genom att trycka på Alt-tangenten på tangentbordet.

När Alt-tangenten är nedtryckt, dyker menygenvägar upp (understrukna bokstäver i menyerna). Om du till exempel trycker Alt+A så öppnas Arkiv-menyn.

Du kan också flytta mellan menyer och menyalternativ med piltangenterna. Tryck på Enter (Retur) för att välja ett menyalternativ som är markerat.

Ethiriskomponenter

I Ethiris Admin hanteras olika Ethiriskomponenter. Dessa är Ethiris Server, Ethiris Client och Ethiris Admin-projekt.

Ethiris Server och Ethiris Client är riktiga exekverbara program medan Ethiris Admin-projekt bara är en konfigurationsfil med syfte att hålla ordning på de andra komponenterna i ett projekt.

Online vs offline

Vid det här laget är det lämpligt att nämna skillnaden mellan online och offline.

Online-konfigurering innebär att Ethiris Admin kopplar upp sig mot Ethiriskomponenten online och frågar efter aktuell konfiguration. Efter konfigurationsförändringar har gjorts i Ethiris Admin och konfigurationen sparas, kommer konfigurationen att skickas tillbaka till Ethiriskomponenten och förändringarna träder i kraft omedelbart.

Offline-konfigurering å andra sidan arbetar mot en konfigurationsfil som ligger lagrad på disk någonstans. Ethiriskomponenten i fråga behöver inte ens vara installerad. Förändringar i konfigurationen kommer att sparas direkt i konfigurationsfilen. För att konfigurationsförändringarna ska få effekt måste Ethiriskomponenten startas och komponenten måste ladda in den nya konfigurationsfilen.

För tillfället är det inte alla Ethiriskomponenter som stöder online-konfigurering. Det är inte heller alla Ethiriskomponenter som stöder offline-konfigurering.

Online-konfigurering stöds av Ethiris Server.

Offline-konfigurering stöds av Ethiris Client.

Det finns också ett koncept som kallas för Ethiris Admin-projekt som är en offline-komponent (en konfigurationsfil helt enkelt).Tangentbordsgenvägar

Ett antal tangentbordsgenvägar kan komma till användning. För att komma åt tangentbordsgenvägarna, tryck ned Alt-tangenten. När Alt är nedtryckt dyker de tillgängliga tangentbordsgenvägarna upp som understrukna bokstäver i menyer och knappar.

Som standard är det bara menyalternativ i huvudmenyn som har tangentbordsgenvägar. Dessa är:

Alt-A – Arkiv-menyn.

Alt-A – Avsluta-menyn i Arkiv-menyn.

Alt-V – Vy-menyn.

Alt-V – Verktyg-menyn.

Alt-H – Hjälp-menyn.

Alt-C – Kollapsa alla block i Skriptet.

Alt-Shift-C – Expandera alla block i Skriptet.

Arkiv-menyn

Arkiv->Ny Ethiris-komponent används för att skapa en ny konfiguration för en Ethiriskomponent. Detta används vanligtvis för att skapa en ny Ethiris Client-konfiguration från allra första början.

Som diskuterades ovan, är endast Ethiris Admin-projekt och Ethiris Client tillgängliga för offline-konfigurering. En ny klientkonfiguration skapas på den valda servern, se Figur 2.49.

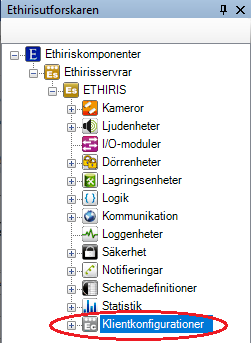

Dubbelklick på Klientkonfigurationer i trädvyn öppnar tillhörande panel.

Det finns möjlighet att sätta behörighet, vilket innebär att man utan den behörigheten inte ser att de konfigurationerna existerar.

Klientkonfigurationerna hanteras av en konfigurationsserver, en Ethiris Server. För att öppna klientkonfigurationen i Admin, dubbelklicka på den i trädvyn. Konfigurationen öppnas då i Admin, se Figur 2.51.

Om du vill ändra namnet på klientkonfigurationen kan du antingen ändra det i panelen Klientkonfigurationer eller direkt under klientkonfigurationen i Admin.

Om du väljer Ethiris Client med hjälp av guide… kommer konfigurationsguiden att starta i steg 4, d v s man kan inte i detta läge lägga till ytterligare en Ethiris Server via guiden utan man kan endast skapa nya klientkonfigurationer.

Klientkonfigurationen som skapas av guiden kommer att ansluta till samtliga de Ethiris Serverar som finns i trädvyn i Ethiris Admin. Det kan alltså vara fler än en.

Skulle du välja att skapa ett nytt Ethiris Admin-projekt kommer aktuellt projekt att stängas och ett nytt projekt skapas innehållande aktuella Ethiriskomponenter i trädvyn. I exemplet i Figur 2.52 har vi skapat ett helt nytt projekt (med befintliga Ethiriskomponenter) och gett det namnet My new project.

Arkiv->Anslut Ethiris-komponent används för uppkoppling online till en Ethiriskomponent. För tillfället är en online uppkoppling endast tillgänglig för Ethiris Server.

En dialog Anslut komponent öppnas, se Figur 2.54 .

Alla Ethiris Servrar som Ethiris Admin kan hitta är listade, klicka på den som du skulle vilja ansluta till och sedan på Anslut. Om servern du letar efter inte dyker upp så går det att trycka på Manuell Anslutning.

Notera att Ethiris Admin inte söker efter servrar när dialogen öppnas. Om servern du letar efter startades efter att Admin startade så kan det vara en idé att Söka igen.

Adress är IP-adressen för datorn där Ethiris Server kör. 127.0.0.1 är ett alias för den lokala datorn. Du kan också mata in ett datornamn, till exempel Galatea så länge det finns en DNS (Domain Name Server) i nätverket som kan lösa upp namnet.

Port är den port som Ethiris Server lyssnar på för inkommande begäran om anslutning. Denna är som standard 1235 och behöver sällan ändras.

Anslut med hjälp av Ethiris Access Service om denna ruta kryssas i, så byts Adress och Port ut med ett fält för Ethiris Access Service-namn. Detta kräver en aktiv tjänst för att fungera, ange då det EAS-namn som tillhör den servern som anslutning skall göras mot. Notera att detta är tänkt att nyttjas externt och inte lokalt i samma nätverk som servern.

Klicka på Anslut för att ansluta online till Ethiris Server.

Efter anslutning, läggs Ethiris Server komponenten till i Ethirisutforskarens trädvy.

Arkiv->Öppna Ethiris-komponent används för att öppna en existerande konfigurationsfil för en Ethiriskomponent offline. För tillfället är Ethiris Client och Ethiris Admin-projekt tillgängliga.

Arkiv->Öppna Ethiris-komponent->Ethiris Client… används för att importera en gammal klientkonfiguration som är sparad i en fil till den server som är markerad i trädvyn innan detta menyalternativ valdes.

En dialog Öppna komponent öppnas, se Figur 2.57.

Bläddra efter önskad fil, välj den och klicka sedan på knappen Öppna för att importera konfigurationsfilen. Tillhörande Ethiriskomponent läggs till Ethirisutforskarens trädvy under Klientkonfigurationer för den valda servern.

Arkiv->Stäng projekt används för att stänga aktuellt projekt. Resultatet blir att hela Ethirisutforskaren rensas och Ethiris Admin ser ut som första gången den startas.

Figur . Ethiris Admin efter att ha valt menyn Stäng projekt.

Arkiv->Spara sparar den för tillfället markerade komponenten i Ethirisutforskarens trädvy. I Figur 2.59 kommer Ethiris Server-komponenten Obelix att sparas eftersom en undernod till komponenten är vald i trädvyn.

Observera den lilla stjärnan i ikonen för Ethiris Server. Den indikerar att någon information har ändrats och att serverkonfigurationen behöver sparas.

Om den valda komponenten är en Ethiris Server kommer konfigurationen att skickas till online servern.

Om den valda komponenten är en Ethiris Client kommer konfigurationen i stället att skickas till den Ethiris Server som är konfigurationsserver för den aktuella klientkonfigurationen.

Arkiv>Spara alla sparar samtliga Ethiriskomponenter i Ethirisutforskaren inklusive konfigurationsfilen för Ethiris Admin-projekt. Som standard skapas ett automatiskt projekt i Ethiris Admin som håller reda på ingående Ethiriskomponenter. Detta automatiska projekt behöver inte hanteras manuellt utan sköts helt och hållet av Ethiris Admin.

Arkiv->Tidigare projekt visar en lista över upp till 10 projekt som tidigare har använts. Att välja ett projekt i listan är det samma som att öppna det via menyn Arkiv->Öppna Ethiris-komponent->Ethiris Admin-projekt… och sedan bläddra efter projektfilen manuellt.

Detta är en mycket bekvämare metod att öppna projekt du tidigare har arbetat med.

Arkiv->Tidigare komponenter är liknande som menyalternativet Tidigare projekt. Här listas de senaste konfigurationer för Ethiris Server, Ethiris Cluster och Ethiris Client som du har arbetat med.

Om du väljer en Ethiris Server-komponent är detta det samma som att välja menyalternativet Arkiv->Anslut Ethiris-komponent->Ethiris Server… och sedan välja motsvarande online server.

Om du väljer en Ethiris Client-komponent är detta det samma som att dubbelklicka på den klientkonfigurationen på servern. I exemplet ovan innebär Asterix|Obelix att klientkonfigurationen Asterix som hanteras av servern Obelix öppnas. Eftersom klientkonfigurationerna hanteras av en konfigurationsserver, måste denna server vara laddad i Ethiris Admin för att en klientkonfiguration skall kunna öppnas. Är den inte redan det, får man en fråga om man vill ansluta till servern.

När du väljer en komponent från den här listan kommer komponenten att läggas till aktuellt projekt, d v s komponenten dyker upp i Ethirisutforskaren tillsammans med övriga komponenter.

Arkiv->Avsluta stänger Ethiris Admin. Om det finns några ändringar i konfigurationen som inte är sparade visas en dialog där du kan välja att fortsätta stänga applikationen eller ångra dig (klicka Nej) och få en chans att spara ändringarna.

Visamenyn

Visa menyn är helt och hållet till för att öppna olika fönster. Om det valda fönstret redan är öppet, får det fokus och om det ingår i en flikgrupp, väljs motsvarande flik och fönstret blir därmed synligt.

Ethirisutforskaren öppnar verktygsfönstret Ethirisutforskaren.

Verktygsmenyn

Startlösenord… öppnar en dialog där du kan mata in ett lösenord som krävs för att starta Ethiris Admin.

Bocka för kryssrutan Kräv startlösenord och mata in ett Lösenord om du vill skydda Ethiris Admin från otillåten användning.

När du startar Ethiris Admin nästa gång visas dialogen Skriv in lösenord som i Figur 2.66.

Om du inte längre vill kräva ett lösenord vid start av Ethiris Admin, avmarkera kryssrutan Kräv startlösenord igen.

Välj språk visar en undermeny med tillgängliga språk.

Hjälpmenyn

Hjälpmenyn innehåller olika menyalternativ beroende på om du har valt att installera manualerna eller inte.

De sju första menyalternativen i exemplet ovan används för att öppna tillhörande PDF av manualen. För att det ska fungera krävs att det finns en PDF-läsare installerad på den lokala datorn, till exempel Adobe Reader.

Nästa två menyalternativ visar dialogen Om och det sista, Kentima QuickSupport öppnar en TeamViewer QuickSupport dialog.

Visa mjukvarulicenser öppnar dialogen Om med alternativet Visa mjukvarulicenser aktiverat. Här visas licensavtalet för Ethiris tillsammans med eventuella tredjepartslicenser.

Om Ethiris Admin öppnar dialogen Om.

Dialogen Om visar information om aktuellt versionsnummer för aktuell Ethirisinstallation.

Huvudverktygsfält

Översikt

I detta avsnitt ska vi ta en snabb titt på huvudverktygsfältet. I praktiken är vi redan klara med detta eftersom knapparna i verktygsfältet enbart är genvägar till olika menyalternativ. Faktum är att alla fem knappar i verktygsfältet finns i Arkivmenyn. För en mer detaljerad beskrivning av de olika funktionerna, var snäll och läs mer i avsnittet Arkiv-menyn på sidan 2:28.

Ethirisutforskaren

Översikt

Verktygsfönstret Ethirisutforskaren är som standard dockat och pinnat mot vänster kant av huvudramen. Detta fönster innehåller en trädvy med det för tillfället laddade Ethiris Admin-projektet. Projektet i sin tur består av Ethiriskomponenter såsom Ethiris Server och Ethiris Client.

Hela det laddade projektet lagras internt i Ethiris Admin. Förändringar som görs i konfigurationen hålls i minnet tills de sparas. Paneler som har använts för att göra konfigurationsförändringar kan stängas utan att förändringarna förloras. Till och med själva Ethirisutforskaren kan stängas utan att förändringarna förloras. Om du stänger hela Ethiris Admin med ändringar som inte är sparade, kommer du att få ett meddelande om detta och få chansen att spara innan applikationen stängs.

Denna del av manualen kommer att beskriva varje typ av nod som kan förekomma i Ethirisutforskarens trädvy.

Det faktiska innehållet i Ethirisutforskaren beror på aktuella komponenter och deras aktuella konfiguration. Ovan är ett exempel med en Ethiris Server-komponent och en Ethiris Client-komponent.

Ethiriskomponenter noden

Noden Ethiriskomponenter är alltid överst i trädvyn. Den representerar hela projektet.

Ethiriskomponenter popupmeny

Högerklick på denna nod öppnar en meny.

Nytt projekt… öppnar dialogen Nytt projekt där du kan mata in ett projektnamn.

Klicka på knappen Ny för att skapa ett nytt projekt med de aktuella Ethiriskomponenterna som redan finns i trädvyn. I Figur 2.76 kan du se att projektinnehållet förblir det samma, endast projektnamnet ändras.

Stäng projekt stänger aktuellt projekt och tar bort alla Ethiriskomponenter från Ethirisutforskarens trädvy.

Spara projektet sparar aktuellt projekt.

Spara projektet som… sparar aktuellt projekt till en ny fil.

Säkerhetskopiera alla konfigurationer… öppnar en dialog för backup av de konfigurationer som för tillfället är laddade i Ethiris Admin.

Observera att det är versionen som är sparad i servern som säkerhetskopieras!

Namn är endast läsbar och används som information om vilka konfigurationer som ska säkerhetskopieras.

Kommentar är frivilligt att ange. Kommentaren visas i listan över tidigare backuper i aktuell backup-fil. Denna information är till god hjälp när det gäller att avgöra vilken backup man vill använda vid en eventuell återställning.

Backup-fil är namn och sökväg till aktuell backup-fil. Första gången du ska göra en backup måste du ange en fil. Följande gånger backup ska ske kommer Ethiris ihåg vilken fil som användes senast och föreslår automatiskt denna.

Information är endast intressant när en backup redan har gjorts med aktuell backup-fil. Klicka på knappen Visa för att visa en lista med de backuper som filen innehåller.

I detta exempel kan vi se att aktuell backup-fil innehåller två backuper; en för en Ethiris Server och en för en Ethiris Client. Du kan också se när senaste backup utfördes.

Funktion bestämmer huruvida den nya backupen ska läggas till eller skriva över befintliga backuper.

Kryptering bestämmer om backupen ska krypteras eller inte. Om du väljer att kryptera måste du ange ett lösenord som sedan ska anges vid en eventuell återställning vid ett senare tillfälle.

Ethiriskomponenter panel

Dubbelklicka på noden Ethiris-komponenter i trädvyn för att öppna tillhörande panel.

Här hittar du information om Ethiriskomponenterna som ingår i projektet.

Namn är namnet du gav komponenten när den lades till projektet.

Adress är IP-adressen eller DNS-namnet för online komponenter och för offline komponenter är adressen sökväg och namnet för respektive konfigurationsfil.

Port är TCP/IP-porten som används för att ansluta till komponenten.

Version är Ethirisversionen för komponenten.

Ethiris Services noden

Noden Ethiris services visas endast om Ethiris Admin har startats med ”Kör som administratör” (Shift-högerklick på genvägen), då denna funktion behöver administratörsrättigheter för att kunna konfigureras korrekt. Det finns varken en popupmeny eller en panel för denna nod.

EthirisService noden

Noden EthirisService visas endast om Ethiris Admin har startats med ”Kör som administratör” (Shift-högerklick på genvägen), då denna funktion behöver administratörsrättigheter för att kunna konfigureras korrekt.

Högerklick på denna nod ger alternativet att aktivera stöd för multipla serverinstanser. Detta gör det möjligt att köra mer än en Ethiris Server samtidigt, på samma hårdvara. Denna funktion kräver en specifik licens för att kunna nyttjas, se aktuell licenstabell för mer information.

Efter aktivering av stöd för multipla serverinstanser, får noden en ny popupmeny vid högerklick, nämligen Läs in igen. Denna läser in befintlig konfiguration igen och kastar de ändringar som ej ännu sparats.

Serverinstanser noden

Noden EthirisService visas endast om Ethiris Admin har startats med ”Kör som administratör” (Shift-högerklick på genvägen), då denna funktion behöver administratörsrättigheter för att kunna konfigureras korrekt.

Denna nod är en samlingsnod för alla skapade instanser.

Serverinstanser popupmeny

Högerklick på denna nod öppnar en meny.

Ny - Serverinstans skapar en ny serverinstans under noden Serverinstanser. Notera att max 30 serverinstanser stöds. Förutsatt att hårdvaran är dimensionerad för detta.

Serverinstanser panel

Dubbelklicka på noden Serverinstanser i trädvyn för att öppna tillhörande panel.

Denna panel består av en lista med alla instanser som för tillfället ingår i konfigurationen.

Namn är ett beskrivande namn för denna instans, till exempel kundnamn om systemet används för flera kunder.

Används är en checkbox för att kunna inaktivera en instans temporärt.

Arbetskatalog är den arbetskatalog där konfiguration, loggar med mera kommer att sparas i under installationsmappen, som standard WorkFolder. Varje instans måste ha en unik arbetskatalog för sina filer.

Klientport är den port som man kommunicerar med Ethiris Server på, som standard 1235. Varje instans måste ha en unik klientport för kommunikation.

Rotkatalog är den sökväg där lagring av videomaterial kommer att ske. Varje instans måste ha en unik rotkatalog för sin lagring.

Överst i panelen finns ett verktygsfält.

Serverinstanser panel verktygsfält

Nedan följer en lista på de funktioner som begränsas i en Ethiris Admin som ej anslutits lokalt mot en serverinstans som har denna checkbox aktiv.

Server noden

Visningsnamn

Förhindra att datorn automatiskt går ner i stand by/viloläge

Kommandoport

Max antal optimerade videoströmmar för Ethiris Mobile

Max GPU-användning för optimerade videoströmmar (%)

Extern adress

Extern port

OPC fliken

FTP fliken

NTP fliken

UPS fliken

Loggfiler fliken

Skapa kluster

Rensa konfiguration

Lagringsenheter noden

Ändringar på lagringsenheten

Kommunikation noden

Mottagare – mycket begränsat vad som tillåts

Lägg till och ändra OPC-servrar

Lägg till och ändra Databaser

Säkerhet

Sök efter Windows / Domängrupper

Notera att serverinstansen startar om för varje ändring som utförs i denna panel.

Ethirisservrar noden

Noden Ethirisservrar är bara en samlingsnod för alla anslutna Ethirisservrar i aktuellt projekt. Det finns varken en popupmeny eller en panel för denna nod.

Ethiris Server noden

Under noden Ethiris Servers kan det finnas en eller flera Ethiris Server noder, där var och en representerar en Ethiris Server i systemet.

Ethiris Server popupmeny

Högerklick på denna nod öppnar en meny.

Logga in öppnar dialogen Logga in där du kan logga in på den Ethiris Server som representeras av noden i trädvyn.

Mata in användarnamn och lösenord för en användare. Det kan vara en användare lokalt definierad på den server som kör Ethiris Server, en användare definierad i en domän (som datorn Ethiris Server kör på är medlem i domänen) eller en användare definierad i Ethiris. Klicka på knappen Logga in. Beroende på vilka krav på användargrupper/Windows grupper som är satta för olika Ethiris funktioner och vilka användargrupper/Windows grupper användaren är medlem i, kommer du att få tillgång till vissa Ethiris funktioner.

OTP (engångslösenord) visas och krävs endast om 2FA är konfigurerat och aktiverat som krav på servern.

Knappen Förauktorisera används när det finns krav på dubbel inloggning. Under panelen Behörighet kan man ange Användargrupp för förauktorisation. När denna är definierad måste en användare som är medlem i förauktorisationsgruppen först logga in med knappen Förauktorisera innan den vanliga användaren kan logga in med knappen Logga in. Om samma grupp nyttjats, så kan inte samma användarnamn användas för att förauktorisera och logga in, utan måste vara olika användare.

Knappen Byt lösenord visas endast om du redan är inloggad med en Ethirisanvändare. Klickar du på knappen visas dialogen Byt lösenord.

Fyll i ditt nuvarande lösenord samt det lösenord du vill byta till och klicka sedan på OK.

För Komplexitet, visas vilka typer av tecken som krävs i lösenordet genom att kravet skrivs med svart färg. När lösenordet man anger innehåller motsvarande tecken, ändras färgen till grönt. Teckenklasser som inte krävs i lösenordet, men som kan användas, visas i grå färg. Om i stället Styrka används, visas en indikering för detta här. Ju fler tecken man anger, ju mer växer styrkan. Färgen ändras från röd till grön när man uppnår kravet som indikeras med en svart linje.

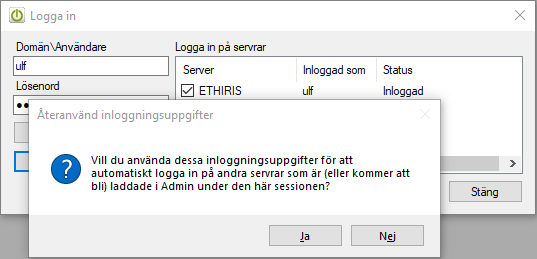

Om fler än en server är laddade och en eller flera av dem kräver inloggning för att få ladda konfigurationen, kommer nedanstående fråga efter den första lyckade inloggningen. Om du svarar Ja, kommer inloggningsuppgifterna att användas för att logga in på alla andra serverar som läggs till under samma session. Inloggningsuppgifterna sparas bara så länge Ethiris Admin är i gång. Startas Ethiris Admin om, måste inloggningsuppgifterna anges på nytt.

Läs in igen läser aktuell serverkonfiguration online från Ethiris Server. Samtliga paneler som hör till Ethirisservern kommer att stängas. Om det finns osparade ändringar i serverkonfigurationen kommer du att få ett meddelande om detta.

Klicka Ja för att ladda om ändå eller klicka Nej för att inte ladda om och få chansen att spara dina ändringar först.

Uppdatera licens ser till att Ethiris Server läser in aktuell licensinformation. Denna funktion kan användas om man till exempel har uppdaterat sin licens via verktyget Kentima License Handler.

Uppdatera hårdvaruinformation ser till att Ethiris Server läser in aktuell hårdvaruinformation och skapar motsvarande egenskaper i DataStore. Dessa nyttjas för att automatiskt skapa larm, för till exempel temperatur- och fläktproblem, om Ethiris körs på NVX hårdvara från Kentima.

Säkerhetskopiera konfiguration… är i princip samma funktion som beskrivits tidigare under avsnitt 2.4.2 Ethiriskomponenter noden på sidan 2:44, med den skillnaden att i detta sammanhang tas backup endast av aktuell Ethiris Server. Dessutom är det möjligt att samtidigt säkerhetskopiera samtliga klientkonfigurationer som hanteras av denna server.

Återställ konfiguration… används för att återställa konfigurationen för Ethiris Server från en säkerhetskopia. Tänk på att när ett kluster återställs så kommer klustermedlemmarna att behållas som de är och inte återställas. Detta är så för att det ska vara möjligt att återställa en konfiguration i ett annat kluster, eller i ett som har blivit uppgraderat med fler medlemmar.

Även klientkonfigurationer kan återställas från säkerhetskopian. Klientkonfigurationer som återställs på detta sätt kommer att hanteras av denna server. Notera att återställning av en klientkonfiguration på detta sätt kommer att skapa en kopia av klientkonfigurationen. För att återställa en existerande klientkonfiguration till ett tidigare läge, välj Återställ konfiguration… från popupmenyn på klientkonfigurationens nod.

Notera det är även möjligt att exportera en server eller klientkonfiguration från en backupfil via denna dialog. Markera den konfiguration du vill exportera och klicka på Exportera knappen. Endast själva konfigurationsfilen går att exportera, inte användardata(lösenord) eller klienters resursfiler.

Konfigurera automatisk backup… öppnar en dialog för att konfigurera automatisk backup av server och klientkonfigurationer. Efter konfiguration, så kommer en automatisk backup att utföras enligt inställningarna var gång man utför en ändring av server eller klientkonfigurationer. Om Ethiris körs som ett kluster, kommer backupen att utföras av den medlemsnod som för tillfället är Master.

Automatisk backup kräver en specifik licensnivå, se aktuellt dokument för licensnivåer för mer information.

Notera! Dessa nya .eab filer kan inte användas för att lagra en manuellt utförd säkerhetskopia. Utan de måste som tidigare lagras i sina egna .ecb filer.

Figur 2.95 Aktivera automatisk backup

Aktivera automatisk backup bocka i detta val för att aktivera konfigureringen.

Figur 2.96 Konfigurera automatisk backup

Backup sökväg ange sökväg till vart backupen skall lagras, använd … knappen för att öppna dialogen Välj mapp, läs mer om denna på sidan 2:181. En nätverksenhet kan anges som UNC.

Användarnamn är frivilligt att ange, nyttjas endast när man använder en nätverksenhet som mål för backupen.

Lösenord är frivilligt att ange, nyttjas endast när man använder en nätverksenhet som mål för backupen.

Backup-fil är namn som skall nyttjas för backupfilen, notera att endast namnet skall anges. Filändelse läggs automatiskt till. Se slutligt filnamn så att det blir som önskat.

Lägg till år-månad till namn lägger om för bockad till aktuellt år och månad till det slutliga filnamnet, se slutligt filnamn för resultat.

Slutligt filnamn är endast läsbar och visar hur filnamnet kommer att bli enligt de inställningar som utförs. Om systemet använder multiinstans, så kommer även instansen namn att ingå i det slutliga filnamnet, till exempel Filnamn_Instans_2024-07.eab.

Kryptera backup-fil är frivilligt att ange, det lösenord som anges här nyttjas för att kryptera backupen och måste anges vid återställning.

Rensa konfiguration tömmer konfigurationen och tar bort alla ändringar som gjorts. Om sökvägen d:\EthirisStorage finns, kommer den att användas av Ethiris Server för lagring av video- och datafiler.

Spara ovillkorligen Tvingar en fullständig sparning och omladdning av konfigurationen. Möjlig online-uppdatering av konfigurationen kommer inte att göras. Om detta görs på ett kluster, kommer alla medlemmar att spara och ladda om sin konfiguration.

Byt namn försätter noden i trädvyn i ändringsläge. Du kan mata in ett nytt namn direkt i trädvyn.

Stäng konfiguration tar bort Ethirisservern från aktuellt projekt. Observera att konfigurationen i Ethiris Server förblir opåverkad. Det är bara projektet i Ethiris Admin som påverkas.

Skapa kluster gör om konfigurationen till ett kluster. Se avsnitt 2.4.8 Kluster noden på sidan 2:78 för mer information.

Dold expanderingsknapp när fler än 5 servrar är anslutna

När konfigurationen innehåller fler än 5 anslutna servrar så krävs det att användaren klickar en extra gång på servernoden som ska öppnas för att den ska ladda eftersom expanderingsknappen på noden i det här fallet är dold och dyker upp vid ett klick.

Ethiris Server panel

Dubbelklicka på noden Ethiris Server i trädvyn för att öppna tillhörande panel.

Panelen Ethiris Server kan bestå av tolv flikar; Info, Server, Klienter, OPC, FTP, NTP, UPS, Larmcentral, EAS, Licensinformation, Universal och Loggfiler beroende på licensnivå och optioner.

Info

I denna flik, som introducerades i version 14.2, finns information om tillgängliga uppdateringar för Ethiris VMS, möjlighet till förlängning av fria uppdateringar samt om aktuell version av Ethiris VMS är mer än 2 år gammal.

Denna flik visas endast om det finns någon relevant information att visa. De två första uppgifterna kräver internetkontakt för att kunna visas. Systemet fungerar normalt alldeles utmärkt utan internetkontakt, men uppgiften om ny tillgänglig version samt om det finns möjlighet att förlänga fria uppdateringar kommer inte att kunna visas. Ingen känslig information skickas från systemet.

Ny version tillgänglig visas om där finns en nyare version tillgänglig än den version som för närvarande används.

Möjlighet att förlänga fria uppdateringar visas om licensen har fem års fria uppdateringar aktiv och där är mindre än sex månader kvar på denna.

Nuvarande version är föråldrad visas om den Ethiris version som för närvarande används är mer än två år gammal.

Serverns ikon i trädvyn kommer att visa om det finns någon information tillgänglig.

Server

Här hittar du information om själva Ethirisservern.

Visningsnamn är namnet du gav Ethiris Server-komponenten när du la till den till projektet. Det kan ändras. När du ändrar namnet uppdateras det omedelbart i trädvyn. Namnet används endast för att visa ett lämpligt namn i trädvyn.

Server-datornamn är det riktiga namnet som datorn har där Ethiris Server kör. Detta fält är endast läsbart.

Adress är IP-adressen som används för att ansluta till Ethiris Server. Detta fält är endast läsbart. IP-adressen fastställs när du ansluter till Ethiris Server första gången i ditt projekt.

Port är den TCP/IP-port som används för att ansluta till Ethiris Server. Detta fält är endast läsbart. Porten fastställs när du ansluter till Ethiris Server första gången i ditt projekt.

Version visar aktuell version för Ethirisservern.

Konfigurationens tidsstämpel indikerar när konfigurationen senast sparades. Detta fält är endast läsbart.

Byggdatum indikerar när serverns programfil byggdes (kompilerades) av Kentima. Används vid eventuella problem för att Kentimas support med säkerhet ska kunna testa med exakt samma version av programmet.

Arbetskatalog indikerar var serverns konfiguration och loggfiler sparas. Som standard är detta WorkFolder i installationskatalogen, C:\Program Files (x86)\Kentima AB\Ethiris.

Förhindra att datorn automatiskt går ner i stand by/viloläge anger om Ethiris Server skall se till att datorn aldrig går ner i stand by/viloläge. I normalfallet vill man inte detta när Ethiris Server är i gång.

Ange minsta krypteringsnivå för klientanslutningar anger den lägsta nivån av kryptering som Ethiris Server skall tillåta att klienter ansluter med. Högre nivå än den valda tillåts alltid att ansluta.

Vid uppgradering från äldre versioner, så kommer denna inställning automatiskt ställas in enligt nedan.

Från en version äldre än 9.0: Enkel

Mellan 9.0 – 14.0: TLS 1.2

14.2 - : TLS 1.3

Notera! För att Ethiris Mobile eller WideQuick Ethiris View skall kunna ansluta, kan TLS 1.2 behöva användas. Om Single sign on skall användas så måste TLS 1.2 eller högre användas.

Single sign on gör det möjligt att automatiskt bli inloggad i Ethiris Client med det nuvarande inloggade Windows kontot. Detta kräver dock att de datorer som kör Ethiris Server och Ethiris Client är medlemmar i samma Windows Domän för att fungera. Vid behov, ange inloggningsuppgifter för ett servicekonto med läsrättigheter i ADt. Du kan läsa mer om hur man skapar servicekontot i informationsbladet om SSO. Även med SSO aktivt så kan man manuellt logga in med användare och lösenord. När användaren sedan loggar ut, blir den nuvarande Windows användaren automatiskt inloggad igen. Är tillgänglig för licensnivå Premium.

Klienter

I denna flik finns information om hur olika klienter kommunicerar med denna Ethiris Server.

Kommandoport är den TCP/IP-port som Ethiris Server lyssnar på efter inkommande kommandon från Ethirisklienter. Som standard är denna 1235. Det finns väldigt sällan någon anledning att ändra på portnumret.

Max antal optimerade videoströmmar för Ethiris Mobile bestämmer det maximala antalet av samtidiga s.k. optimerade liveströmmar till en eller flera Ethiris Mobile klienter.

Om det finns någon tillgänglig optimerad videoström är allt frid och fröjd, annars skickar Ethiris Server bilderna precis som de kommer från kameran. Så länge videoströmmen är MJPG fungerar det ändå i Ethiris Mobile om än med lite sämre prestanda.

En optimerad liveström innebär att Ethiris Server skalar om bilden till exakt den storlek som Ethiris Mobile behöver. Detta ger prestandafördelar för mobilen både när det gäller att skicka bilderna över till exempel 4G-nätet och när det gäller att behandla bilden i mobilen. Nackdelen är att det belastar Ethiris Server, därav möjligheten att sätta en gräns.

Värt att notera är att eventuella kameror som använder H.264-komprimering av sina bilder kan endast visas i Ethiris Mobile om bilderna hämtas via en optimerad videoström. Med andra ord, se till att sätta en gräns tillräckligt hög för att täcka behovet av samtidig visning av de H.264-kameror som finns anslutna till servern.

Denna gräns påverkar endast livebilder i Ethiris Mobile. Inspelad video kommer alltid att hämtas via en optimerad videoström.

Max GPU-användning för optimerade videoströmmar (%) bestämmer hur mycket av GPU i procent som max får nyttjas av Ethiris Server för att optimera videoströmmar till Ethiris Mobile. Kräver licensnivån Advanced eller högre.

Extern adress är den externa adressen av anläggningen, d.v.s. den publika IP-adressen nätverket har. Om du vill nå Ethiris Server när du inte är på det lokala nätverket använder du den här adressen. Genom att klicka på knappen Hämta försöker Ethiris ta reda på den externa adressen automatiskt. OM det inte lyckas matar du in den manuellt. Om du använder en dyn DNS-tjänst, kan du skriva in den adressen här manuellt. Denna inställning används för att automatiskt uppdatera extern adress i klientkonfigurationer samt när systemet ska nås från en larmcentral.

Extern port är den externa porten som måste användas för att nå systemet utifrån. Porten måste konfigureras i din router. Läs mer om detta i routerns manual. Denna inställning används för att automatiskt uppdatera extern adress i klientkonfigurationer samt när systemet ska nås från en larmcentral.

OPC

I denna flik aktiverar du OPC Server kommunikation till denna Ethiris Server. När denna är aktiverad, lyssnar Ethiris Server på inkommande anrop från Ethiris Server OPC Server. Denna kommunikation måste vara aktiverad om andra program ska kunna ansluta till Ethiris Server via en OPC-klient.

Möjliggör anslutningar via Ethiris OPC Server ska bockas i för att möjliggöra OPC-kommunikation via Ethiris Server OPC-Server.

OPC-Port är den TCP/IP-port som Ethiris Server lyssnar på efter inkommande anrop från Ethiris Server OPC-Server. Som standard är detta 1238. Det finns väldigt sällan någon anledning att ändra på denna.

FTP

I denna flik kan du aktivera FTP-kommunikation till denna Ethiris Server. När den är aktiverad, lyssnar Ethiris Server på inkommande FTP-anrop. Syftet är att ta emot video från kameror via FTP när ett larmtillstånd har detekterats av kameran. Genom denna funktion är det inte nödvändigt att skicka video från kameran till Ethiris förrän ett larmtillstånd uppstår. På så sätt minskar belastningen på nätverket. För mer information om denna funktion, var snäll och se Uppgift 6 i manualen Kom igång med Ethiris.

Möjliggör mottagning av video via FTP ska vara förbockad för att möjliggöra för kameror att skicka video via FTP till Ethiris Server.

FTP-Port är den TCP/IP-port som Ethiris Server lyssnar på för inkommande FTP-anrop från kameror/videoenkodrar. Som standard är denna 21. Det finns väldigt sällan någon anledning att ändra på denna.

Användarnamn är det användarnamn en kamera/videoenkoder måste använda när den ansluter till Ethiris Server via FTP.

Lösenord är det lösenord en kamera/videoenkoder måste använda när den ansluter till Ethiris Server via FTP.

NTP

I denna flik kan du aktivera tidssynkning med upp till fyra NTP-servrar. En NTP-server håller tiden mycket mer precist än en vanlig dator och tillhandahåller den här tiden om man ber om det.

Aktivera tidssynkning med NTP-servrar ska vara för bockad för att tidssynkning ska ske.

Inbyggd NTP-klient i Ethiris innebär att Ethiris egna NTP-klient i Ethiris Server används. Det går här att definiera vilka servrar den ska kontakta. Ethiris Server kommer då med jämna intervall att kontakta alla NTP-servrar, avgöra vilken den har bäst kontakt med och uppdatera systemet med dess tid.

Validera adresser kontrollerar att adresserna är riktiga NTP-servrar som Ethiris Server kan nå och få ett förväntat svar ifrån. Vid fel visas ett rött utropstecken vid adressen som inte fungerar, annars visas en grön bock.

Windows Time service innebär att Ethiris Server kommer använda den inbygga tidssynkningen i Windows. Om inställningarna behöver ändras så måste det göras i Windows.

Svara på NTP-synk begäran (NTP-server) innebär att Ethiris Server kommer att agera NTP-server åt andra enheter på nätverket. Detta kan användas för att synkronisera klockorna i dina kameror och/eller klientdatorer på närverket.

Detta är aktivt som standard och går inte att stänga. Då Ethiris nu som standard, kommer att sätta korrekt tid i alla anslutna Onvif kameror och peka NTP klienten i dessa kameror till Ethiris Serverns IP. Ethiris Client kommer nu även kontrollera att klockorna inte skiljer sig för mycket inom systemet, och om det sker, aktivera ett larm i alla påverkade servrar.

Notera! För bästa funktionalitet rekommenderar vi att du använder den inbyggda NTP-klienten i Ethiris för att synka klockan i Ethiris servern. Även om du inte har internetkontakt, kan Ethiris ändå synka klockorna på andra enheter. Givetvis kommer då klockan i datorn som kör Ethiris Server att bli referensklocka. I detta läge visas en varning i dialogrutan. Ethiris Client synkroniserar även som standard klockan på den datorn där den körs med servern.

UPS

I denna flik kan du aktivera UPS-stöd. Detta gör det möjligt för Ethiris att stänga ner systemet i samband med ett strömavbrott, för att förhindra dataförluster. I nuläget stöds direktanslutning (Ethernet) till APC Smart-UPS samt UPS som är ansluten via USB till en Synology NAS.

Aktivera UPS-stöd ska vara förbockad för att kommunikation med en UPS skall kunna ske.

UPS-anslutning här väljs om kommunikationen med UPS skall ske Direkt till APC Smart-UPS (Ethernet) eller Ansluten till Synology NAS dit UPSen är ansluten via USB. Notera att vid anslutning direkt till APC Smart-UPS så krävs det att enheten är utrustad med ett nätverkskort som är anslutet till samma nätverk som Ethiris Server.

Adress är IP-adressen till APC Smart-UPS/Synology NAS på det lokala nätverket.

UPS-port (161) är den TCP/IP-port som kommunikationen kommer ske på. Som standard är denna 161 (SNMP). Det finns väldigt sällan någon anledning att ändra på portnumret.

Community (läs) är den Community som krävs för att kunna läsa information från enheten via SNMPv1. Som standard är denna public.

Community (skriv) är den Community som krävs för att kunna skriva information till enheten via SNMPv1. Används bara när Ethiris är ansluten Direkt till APC Smart-UPS.

Tid på batteri är den tid varefter Ethiris kommer att påbörja en kontrollerad avstängning av UPS så att ev. ansluten NAS också hinner stänga ner. Efter detta kommer systemet att stängas ner helt. Som standard är denna 30 sekunder, och behöver förändras baserat på storleken på den UPS som nyttjas samt tiden den klarar att hålla systemet i gång utan ström.

Skillnaden här är att med anslutning via Synology NAS så påbörjas efter Tid på batteri en avslutning av all skrivning till NAS, för att sedan stänga ned servern efter att NASen meddelat att den gått in i säkert läge.

Vid direkt anslutning mot UPS så avslutas skrivningen på samma vis, men efter detta ber Ethiris UPS att stänga ned sig och stänger därefter ned servern. Här kan det vara viktigt att även konfigurera NAS så att den pratar via SNMP med UPS och konfigureras för att matcha konfigurationen för att undvika oväntad avstängning av NAS, vilket i sin tur kan leda till problem med till exempel RAID.

Vid nyttjande av en NAS så rekommenderar vi att man samtidigt nyttjar en UPS för att förhindra dataförlust och de problem som kan ske för lagringsenheter vid oväntade strömbortfall. Detta kan även behövas då man inte har en NAS, men har en större mängd lagring internt i någon form av RAID konfiguration.

Larmcentral

I denna flik visas inställningar för att skicka larm till en larmcentral. Denna flik visas bara om du har nödvändig licensnivå, se aktuell licenstabell för mer information om vilken licens som krävs.

Skicka larm och händelser till larmcentral Klicka i denna ruta om du har ett avtal med en larmcentral som kan ta emot SIA-meddelanden från Ethiris.

Fyll in informationen i samtliga fält i denna bild om du vill använda funktionen. Information om dessa inställningar får du av larmcentralen när du tecknat avtal med dem. Ytterligare konfiguration är nödvändig för att Ethiris ska skicka signaler till larmcentralen.

Larmcentral

Adress Ange den IP-adress Ethiris ska ansluta till på larmcentralen (eller DNS-namn om en DNS är tillgänglig).

Port Ange den port Ethiris ska ansluta till på larmcentralen.

Sekundär mottagare Klicka i rutan om larmcentralen stödjer sekundär mottagare. Det innebär att Ethiris kan skicka larm till den sekundära mottagaren om den primära mottagaren inte skulle svara.

Sekundär adress visas bara om du bockat för rutan Sekundär mottagare. Ange IP-adressen för den sekundära mottagaren.

Sekundär port visas bara om du bockat för rutan Sekundär mottagare. Ange porten den sekundära mottagaren använder.

Protokoll för närvarande stöds SIA-DCS och SIA_KENTIMA. SIA-DCS ska användas om du ansluter Ethiris direkt till en larmcentral eller annan SIA-mottagare. SIA-KENTIMA ska användas om du ansluter Ethiris till Ethiris Alarm Central Services.

Timeout omsändning anger hur länge Ethiris ska vänta på svar från larmcentralen för ett meddelande som skickats. Fås inget svar inom denna tid, skickas meddelandet på nytt.

Antal omsändningar anger hur många gånger Ethiris försöker skicka om ett meddelande innan meddelandet kastas.

Minsta sändningsintervall anger hur lång tid det minst måste gå innan samma larm kan skickas på nytt till larmcentralen.

Min/max sekvensnummer anger minimum och maximum gränser för sekvensnumret. Startar med minimum när servern startas.

Håll anslutning öppen anger om s.k. keep-alive-meddelanden ska skickas till larmcentralen och att anslutningen ska hållas öppen hela tiden. Larmcentralen kan på detta sätt övervaka att kommunikationen med Ethiris inte avbryts.

Intervall anger med vilket intervall keep-alive-meddelanden ska skickas om inga andra meddelanden skickas till larmcentralen.

Använd kontonummer 0 anger om keep-alive-meddelanden ska innehålla kontonummer 0 i stället för det faktiska kontonumret angivet under Kontonummer.

Kontoidentifikation

Kontonummer Ange ditt kontonummer hos larmcentralen här.

Kontoprefix Ange kontoprefix här om det används av larmcentralen. Annars anges 0.

Mottagarnummer Ange mottagarnummer här om det används av larmcentralen. Annars anges 1.

Operatörsinteraktion

Klientkonfiguration Om larmcentralen har Ethiris Client installerad hos sig och du avtalat att de ska koppla upp sig mot din anläggning vid ett eventuellt larm, ange den klientkonfiguration de ska använda. Klientkonfigurationen måste hanteras av denna server och du måste ha angivit Extern adress och Extern port samt att din router är konfigurerad för att tillåta anslutningar till Ethiris utifrån ditt lokala nätverk.

Domän\Användare Ange eventuellt användarnamn som larmcentralen ska använda för att logga in i ditt system när de kopplar upp sig. Om ingen inloggning krävs, lämna fältet tomt.

Lösenord Ange eventuellt lösenord som larmcentralen ska använda för att logga in i ditt system när de kopplar upp sig. Om ingen inloggning krävs, lämna fältet tomt.

EAS

I denna flik kan du aktivera stöd för EAS (Ethiris Access Service). Detta är en optimerad DNS-tjänst inbyggd i Ethiris som gör det möjligt för Ethiris Client, Admin, Mobile och SDK att ansluta till en Ethiris Server som inte har en fast publik IP adress. När den publika IP adressen ändras, hanterar Ethiris detta automatiskt och gör det möjligt att ansluta via den nya IP adressen. Notera att så kallad Port Forward fortfarande behöver konfigureras i router/brandvägg för att det skall gå att nå Ethiris Server via den publika IP adressen.

Aktivera Ethiris Access Service (EAS) ska vara förbockad för att aktivera EAS funktionen.

EAS-namn här anges det EAS-namn man angett när man beställde tjänsten. Notera att utan en aktiv prenumeration så går det inte att använda EAS. Detta namn nyttjas sedan i Ethiris Admin, Client, Mobile och SDK när man skall ansluta till servern i stället för att ange IP adress.

Den publika ip-adressen är stabil och ändras sällan. Om den här rutan är förbockad så ökas intervallet för verifiering av den publika IP adressen från var femte minut till varje timme.

Licensinformation

I denna flik visas aktuell information om Ethirisserverns licens.

Produktkod visar den produktkod som användes vid installation av Ethiris Server.

Licenskod visar aktuell licenskod. Licenskoden kan uppdateras, uppgraderas och utökas i efterhand.

Licensstatus visar aktuell status för licensen. När allt är OK ska det vara status Licensed.

Licensversion anger vilken huvudversion av Ethiris som licensen gäller för.

Max antal kameror anger det maximala antalet kameror som kan anslutas till denna Ethiris Server.

Max antal klienter anger det maximala antalet klienter som kan anslutas till denna Ethiris Server. Antalet klienter är summan av samtidigt anslutna Ethiris Client, Ethiris Mobile, Ethiris ActiveX och WideQuick EthirisView.

Max antal I/O anger det maximala antalet externa I/O som kan anslutas till denna Ethiris Server. Det gäller I/O som ansluts via någon OPC Server. I/O som finns tillgängliga via kameror och I/O-moduler ingår alltid och räknas inte med i detta sammanhang.

Optioner anger eventuella optioner som ingår i licensen för denna Ethiris Server. Dessa kan vara OPC Server, ActiveX Client, WideQuick EthirisView, Alarm operator, .Net plugins, Video export via script, Ethiris NVR och Retailer Demo.

OPC-Server, denna option ger möjlighet att ansluta Ethiris Server OPC-Server till denna Ethiris Server, d v s andra system kan via en OPC-klient ansluta sig till denna Ethiris Server för att läsa/skriva variabler i Ethiris Servers datalager. Om denna option saknas kommer Ethiris Server inte att svara på anrop från Ethiris Server OPC-Server.

ActiveX Client, denna option ger möjlighet att ansluta en Ethiris ActiveX-komponent till denna Ethiris Server för att hämta live video. Ethiris ActiveX-komponent används för att visa livebilder i ett system som kan hantera ActiveX-komponenter, till exempel ett HMI/SCADA-system.

WideQuick EthirisView, denna option ger möjlighet att ansluta WideQuick inbyggda EthirisView objekt till denna Ethiris Server. Finns endast för licensnivå Premium

Ethiris NVR, denna option förekommer endast i licenser som levereras förinstallerade i Ethiris NVR system.

Alarm Operator, denna option aktiverar funktionen Alarm Operator i systemet. Det innebär i korthet att larm som aktiveras i systemet kan hanteras av en eller flera operatörer på så vis att de tilldelas ett larm att jobba med

.Net plugins, denna option ger möjlighet att använda .Net plugins i skript. Läs mer i kapitel 3 om denna funktion.

Video export via script, denna option ger möjlighet till automatisk export av video och ljud direkt från skript. Läs mer i kapitel 3 om denna funktion.

Ethiris SDK, denna option ger möjlighet för en klient byggd på Ethiris SDK att ansluta till Ethiris Server.

Retailer Demo, denna option anger att licensen är en s.k. återförsäljardemo. Denna licens är en full licens i alla aspekter förutom att Ethiris Server stänger kommunikationen med kamerorna efter 4 timmar.

Uppdatera licens används om man har uppgraderat licensen och matat in en ny licenskod via Kentima License Handler. För att slippa starta om Ethiris Server kan man i stället klicka på denna knapp för att Ethiris Server ska läsa in den nya licenskoden och anpassa sig till den nya licensen.

Universal

I denna flik hanterar du vilken funktionsnivå en Ethiris Server med Universal licens skall ha. Den visas inte vid andra licensnivåer. För att Universal skall fungera så krävs det att Ethiris Server har kontakt med internet. Kortare förbindelseavbrott kommer dock inte att påverka funktionaliteten, utan systemet kommer fortsätta att gå 24 timmar utan internetkontakt.

De tillgängliga funktionsnivåerna bygger på den befintliga licenstabellen, men med fler nivåer att välja på. Det finns dock några små skillnader mellan Universal och de vanliga licensnivåerna. Dessa är följande:

Antalet kameror för systemet bestäms inte i förväg genom licensen utan bestäms genom systemets aktuella konfiguration.

Multiinstans av Ethiris Server är endast tillgänglig i Universal.

Med de undantagen följer nivåerna i Universal de befintliga licensnivåerna enligt följande:

Nivå 1 – Basic

Nivå 2 – En delmängd av Extended

Nivå 3 – Extended

Nivå 4 – En delmängd av Advanced

Nivå 5 – Advanced

Nivå 6 – Premium

För en beskrivning av skillnaden mellan nivåerna se aktuell licenstabell.

Max samtidiga aktiva fysiska kameror gör det möjligt att begränsa antalet aktiva kameror, till exempel för att kunna bestämma vilken nivå av redundans man vill uppnå när man använder kluster.

Här visas även information om antalet fysiska och logiska kameror som för tillfället är konfigurerade på servern alternativt i klustret samt antal kameror som kommer att faktureras.

Vid första anslutning med Ethiris Admin till en Ethiris Server som har installerats med en Universal licens, så visas nedanstående dialog, samt att man direkt tas till fliken Universal, för att välja vilken funktionsnivå man vill börja med. Denna funktionsnivå går sedan att förändra efter de behov man har. Vid denna första konfigurering så krävs det att kontakt med internet finns, därefter går det bra att stundvis tappa den.

När man gör en ändring av nivån på Universal-licensen, så visas nedanstående meddelande för att påminna om att detta även gör att kostnaden för den löpande tjänsten förändras. Detta meddelande visas dock inte om man går ner till en lägre nivå.

Loggfiler

I denna flik kan man välja att aktivera den s.k. spårningsloggen.

Aktivera spårning i servern bockas för om man vill skapa en spårningslogg. Filen som skapas heter EthirisServerTrace.log och finns i Ethiris installationskatalog. Denna loggfil innehåller detaljerad information om hur Ethiris arbetar och vad som händer i Ethiris Server. Informationen i filen kan vara till stor hjälp för personal på Kentima i en felsökningssituation.

Varje gång Ethiris Server startas om, sparas en eventuellt befintlig loggfil under namnet EthirisServerTrace1.log.

Max storlek anger hur stor loggfilen får bli. Om filen blir full kommer den att stängas och loggningen fortsätter i en ny fil.

Antal gamla trace-filer anger hur många gamla trace filer som skall sparas. Från 5 till 30 kan anges. Som standard sparas 29.

Använd ändringarna klickar man på för att verkställa ändringarna man gjort.

Kluster noden

En Ethiris Server kan representeras av ett kluster, detta betyder att en eller flera olika fysiska maskiner kan agera som en enhet med redundans. Om en medlem faller ifrån så kan de andra automatiskt ta över medlemmens uppgifter med knappt märkbar effekt på eventuella klienter.

För att kunna köra ett kluster krävs att alla ingående servrar i klustret har licensnivå Premium eller Universal nivå 6. Det totala antalet kameralicenser inom klustret styr hur många av de ingående servrarna som kan falla ifrån med bibehållen funktionalitet i klustret. Om klustret består av 4 servrar med vardera 10 kameralicenser, förfogar klustret alltså över totalt 40 kameralicenser. Om anläggningen har 20 kameror, innebär det alltså att vilka två som helst av servrarna i klustret kan falla ifrån med bibehållen funktionalitet. Genom att överdimensionera antalet kameralicenser i klustret bestämmer man alltså hur mycket redundans som skall finnas.

Noden Kluster dyker bara upp under en Ethiris Server om ett kluster existerar. För att skapa ett kluster om det inte finns så högerklickar man på server-noden och väljer Skapa Kluster. Detta kommer skapa ett kluster med vald server som Master och enda medlem.

Master-servern ansvarar för funktioner som måste köras på en enskild maskin, till exempel Skript, och bestämmer fördelningen av uppgifter till resterande medlemmar. Det finns alltid en Master-server i ett kluster, om en inte finns eller den nuvarande försvinner så utses en ny automatiskt. När klustret väl kör så konfigurerar man övriga funktioner i Admin precis som vanligt. Master-servern kommer fördela klustrets ändringar till andra medlemmar.

Kluster popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Klustermedlem börjar processen för att lägga till en ny medlem i klustret och kommer be om en adress för den nya medlemmen.

Om klustret innehåller medlemmar med multipla IP-adresser kommer en dialog att visas. I dialogen väljer du vilken/vilka IP-adresser som ska användas för kommunikation inom klustret.

All kommunikation mellan de ingående servrarna i klustret bör ske på samma subnät. Om du har valt IP-adresser för de olika servrarna från olika subnät så går det inte att klicka OK om du inte klickar Jag har ett routat nätverk.

Ett routat nätverk innebär att en router skickar trafiken mellan olika subnät. Om du vill använda ett routat nätverk för ditt Ethiris Cluster, måste du se till att det har mycket låg latens och tillräcklig bandbredd för att hantera video- och kommunikationsdata som skickas mellan medlemmarna i klustret.

När du klickar i Jag har ett routat nätverk, visas följande information.

Om servern inte har en tom konfiguration så kommer den att raderas så att servern kan använda konfigurationen från klustret. Om servern är öppen i Admin så kommer den stängas i samband med att den läggs in i klustret i stället. Medlemmen blir efteråt synlig i trädvyn som en ny nod i klustret. Om du har öppnat panelen Kluster skulle den synas där också.

Notera att medlemmens ikon är grå. Detta är för att vi inte har sparat ändringen, så den är ännu inte en körande medlem i klustret.

Efter att ha sparat så kör klustret. Ikonerna visar att alla medlemmar är online och körande, samt att KEN-LPT01 är master och att de övriga är vanliga medlemmar.

Inter-server kommunikation visar dialogen för att välja IP-adress för kommunikation inom klustret.

Radera kluster tar bort hela klustret. Master-servern görs om till en standalone server med klustrets konfiguration och resterande medlemmar får tomma konfigurationer.

Kluster panel

Dubbelklick på noden Kluster i trädvyn öppnar tillhörande panel.

Panelen Kluster kan bestå av två flikar; Medlemmar och Medlemsprioritering.

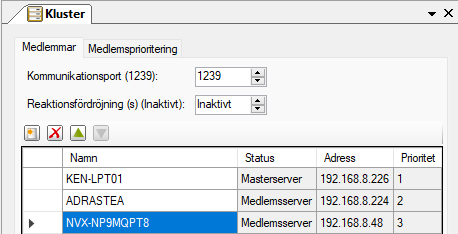

Medlemmar

I denna flik finns en lista med alla medlemmar som för tillfället ingår i klustrets konfiguration.

Kommunikationsport anger vilken TCP-port som ska användas för kommunikation mellan de ingående servrarna i klustret. Denna ska normalt sett inte behöva ändras.

Reaktionsfördröjning (s) anger hur länge klustret skall vänta med att reagera om en klustermedlem tappar kontakten med övriga medlemmar pga. tillfälliga nätverksproblem. Funktionen kan användas för att klustret inte skall konfigurera om sig vid korta kommunikationsavbrott mellan medlemmarna. Normalt är denna funktion inaktiv.

Överst i fliken finns ett verktygsfält.

Medlemmar fliken verktygsfält

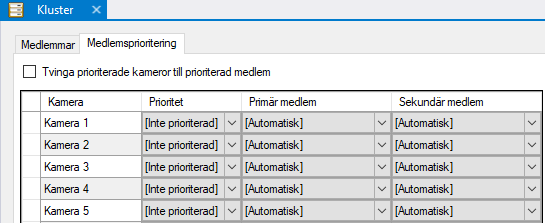

Medlemsprioritering

I denna flik finns en lista med alla kameror som för tillfället ingår i klustrets konfiguration. Det går på var kamera att välja vilken klustermedlem som skall äga den primärt, ytterligare steg kan finnas beroende på mängd medlemmar i klustrets konfiguration. Detta kan nyttjas för att till manuellt välja ut belastningen för var server i klustret, så att till exempel en server är helt obelastad och bara står i standby om något skulle ske. Eller för att balansera belastningen i det fysiska nätverket mellan kameror och servrar.

Prioritet anger vilken prioritet kameran ska ha. Detta används om det inte finns tillräckligt med kameralicenser tillgängligt i klustret. I första hand kommer då prioriterade kameror, med högsta prioritet, att köras. Övriga kameror kommer att köas för licens. Hur många prioriteringsnivåer som finns tillgängliga, styrs av hur många medlemmar som är definierade i klustret.

Primär medlem anger vilken klustermedlem som primärt skall äga denna kamera. Som standard är detta val [Automatisk]. Det går även att välja [Master], vilket medför att kameran kommer att ägas av den medlem som för tillfället är master i klustret. Du bör inte prioritera kameror både till mastern och en specifik medlem. Om du som primär medlem väljer [Master], kan du inte välja något annat än [Automatisk] som sekundär medlem.

Sekundär medlem anger vilken klustermedlem som skall äga denna kamera i andra hand. Denna tar över ägandeskapet när vald Primär medlem är otillgänglig. Som standard är detta val [Automatisk]. Tillgängligheten av detta alternativ påverkas av aktuell klusterkonfiguration.

Tvinga prioriterade kameror till prioriterad medlem anger att kameror som har en specificerad prioriterad medlem som prioritet skall tvingas till denna. Om där inte skulle vara licenser för den mängd kameror som tvingas till en medlem, kan vissa kameror komma att köas för licens. Normalt är denna funktion inaktiv.

När du klickar i Tvinga prioriterade kameror till prioriterad medlem, visas följande information.

Kluster medlem popupmeny

Högerklick på en kluster medlems nod öppnar en meny.

Uppdatera hårdvaruinformation ser till att Ethiris Server läser in aktuell hårdvaruinformation för aktuell kluster medlem och skapar motsvarande egenskaper i DataStore. Dessa nyttjas för att automatiskt skapa larm, för till exempel temperatur- och fläktproblem, om Ethiris körs på NVX hårdvara från Kentima.

Radera tar bort klustermedlemmen från konfigurationen. När en medlem raderas så konverteras den till en tom standalone server.

Att tänka på när man konfigurerar ett kluster

Klusterfunktionerna i Ethiris är designade för att användas i ett lokalt nätverk. Det innebär att det inte är lämpligt att placera servrar som skall ingå i samma kluster på så sätt att kommunikationen dem emellan tvingas gå över anslutning med sämre prestanda än ett modernt lokalt nätverk med Gbit-anslutning och låg latency.

Det är också av största vikt att samtliga servrar i klustret har kontakt med varandra sinsemellan, så att det inte finns begränsningar i detta avseende i nätverket. Kontrollera att varje medlems brandvägg tillåter kommunikation för Ethiris, både ingående och utgående trafik. Som standard sker kommunikationen mellan servrarna i klustret på port 1239 TCP. Denna port måste vara öppen för varje server i en eventuell brandvägg.

Samtliga servrar i klustret bör ha tillgång till en gemensam resurs för att spara händelser och video på. Detta kan vara en utdelad mapp på en server eller ännu hellre en redundant NAS. Saknas detta, kommer klustret fortfarande att fungera fullt ut, men händelselistan i klienterna samt inspelad video kommer inte att återges helt korrekt om någon server i klustret skulle gå ner. Tänk på att Ethiris Server normalt inte kan nå mappar eller filer på ett nätverk, se Lagringsenheter panel på sidan 2:180.

Skriptet körs av den server som för tillfället är master i klustret. När det gäller skriptfunktioner så kan samtliga tillgängliga funktioner i skriptet användas. Dock måste man tänka på att skriptexekveringen kan komma att flyttas över till en annan server om det skulle vara så att den server som är master går ner. Servrarna inom klustret synkroniserar hela tiden det interna datalagret och även interna skriptobjekt. Detta för att de andra servrarna alltid skall vara redo att ta över exekveringen av skriptet. Skriptet måste vara skrivet på ett sådant sätt att egna, lokalt i skriptet, skapade objekt återskapas korrekt när en annan server startar exekveringen av skriptet. Detta är i alla normala fall inget problem, endast i mycket avancerade skript skulle denna begränsning kunna innebära att man behöver skriva om skriptet något.

Om konfigurationen innehåller inkommande TCP- eller http-anslutningar, måste de externa systemen som ansluter till klustret hantera att anslutningen endast kan göras till den server som vid varje givet tillfälle är master.

Då man använder säkerhetsfunktionerna, se 2.4.64 Säkerhet noden på sidan 2:288, är det viktigt att endast använda användargrupper som är tillgängliga i samma domän som alla klustermedlemmar eller ännu hellre användargrupper och användare som definieras i Ethiris, se 2.4.64 Säkerhet noden. Om lokala användargrupper som enbart finns på en server skulle användas som krav för åtkomst av en funktion skulle problem uppstå då enbart den specifika servern skulle ha tillgång till de funktionerna. Urvalet av lokala användargrupper har förenklats genom att användargrupperna delats upp i tre olika kategorier då man till exempel väljer ”Erforderlig användargrupp”; Ethiris användargrupper, lokala användargrupper i klustret och användargrupper på domänen. Enbart lokala användargrupper som är definierade i samtliga klustermedlemmar går att välja.

Kameror noden

Under varje Ethiris Server i trädvyn, finns det en Kameror nod. Detta är en samlingsnod för alla nätverkskameror och videoenkodrar som är anslutna till servern.

Kameror popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Kamera lägger till en ny kamera till serverkonfigurationen. Den blir omedelbart synlig i trädvyn som en ny kameranod. Om du har öppnat panelen Kameror skulle den nya kameran synas där också.

Observera ikonen som indikerar fel till vänster om den nya kameran. Detta beror på att den nya kameran ännu inte har någon IP-adress. Det finns ikoner längre upp i trädet som varnar för att det finns felaktigheter längre ned i konfigurationsträdet.

Observera också kameraikonen. Den indikerar, genom sin gråa färg, att det inte finns någon kommunikation med kameran. Den lilla diskettsymbolen indikerar att kameran ännu inte har sparats till Ethiris Server, därav den icke existerande kommunikationen.

Om servern använder en Universal licens, så visas nedan dialog första gången man lägger till en kamera i serverns konfiguration. Detta för att påminna om att var tillagd kamera ökar månadsavgiften.

Ny->Grupp lägger till en ny Kameragrupp till serverkonfigurationen. Den blir omedelbart synlig i trädvyn. Kameragrupperna syns bara i trädvyn.

När en eller flera kameragrupper är skapade går det att dra och släppa kamerorna till/från grupper direkt i trädvyn. Det går också att högerklicka på kamerorna och välja i popup-menyn för att flytta kameran till eller från en grupp.

Det går även att lägga kameragrupper i kameragrupper, sk. grupper i grupper. Detta kan vara användbart om man har ett stort system och vill gruppera kamerorna i flera nivåer. Lagrings- och behörighetsinställningarna ärvs från överliggande kameragrupp, men kan åsidosättas om så önskas.

I första hand är kameragrupperna avsedda att förenkla konfigureringen av kamerorna i dem. Både lagringsinställningarna och behörighetsinställningarna som görs på gruppen ärvs automatiskt av alla kameror i gruppen. Det innebär att alla ändringar som görs på gruppnivå automatiskt slår igenom på alla kameror i gruppen. Det finns möjlighet att åsidosätta gruppens inställningar för respektive kamera och således ha olika inställningar för kamerorna i gruppen.

Kameragrupperna kan även användas från skript för att på ett enkelt sätt starta inspelning på alla kameror i gruppen samtidigt eller aktivera alla kameror i gruppen baserat på ett schema. Läs mer om detta i kapitel 3.

Minimera grupper stänger alla grupper i trädvyn.

Expandera grupper öppnar alla grupper i trädvyn och visar eventuella kameror i respektive grupp.

Ändra ordning

Man kan ändra ordning på kamerorna i trädvyn genom att dra en kamera till en annan position, även inom kameragrupper. Likaså kan man dra kameror till, från och mellan kameragrupper. Klicka på önskad kamera med vänster musknapp, håll ned musknappen och flytta samtidigt muspekaren till en annan kamera i listan, släpp upp musknappen när muspekaren befinner sig på önskad position i trädet.

När en kamera flyttas nedåt i trädet kommer kameran att hamna efter den kamera som man släpper kameran på. Om kameran flyttas uppåt i trädet kommer kameran att hamna före den kamera man släpper kameran på.

På samma sätt kan man flytta kameragrupper, antingen in i en annan kameragrupp eller ut ur en kameragrupp. För att flytta en kameragrupp från en kameragrupp till högsta nivå, dra och släpp kameragruppen till noden Kameror.

Dold expanderingsknapp när fler än 5 kameror är anslutna

När en serverkonfiguration innehåller fler än 5 anslutna kameror så krävs det att användaren klickar en extra gång på kameranoden som ska öppnas för att den ska ladda eftersom expanderingsknappen på noden i det här fallet är dold och dyker upp vid ett klick.

Kameror panel

Dubbelklick på noden Kameror i trädvyn öppnar tillhörande panel.

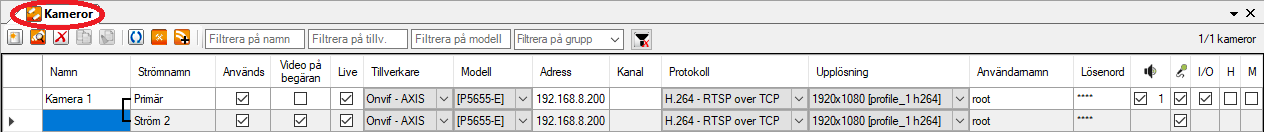

Denna panel består av en lista med alla kameror som för tillfället ingår i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Kameror panel verktygsfält

Ny Kamera

När du lägger till en ny kamera är ingen IP-adress inmatad. I detta fall måste detta göras manuellt. Använd Sök efter kameror för att få kameraegenskaper såsom IP-adress automatiskt.

Sök efter kameror

I dialogen Sök efter kameror kan du välja önskade kameror och klicka på knappen Lägg till för att lägga till de valda kamerorna till konfigurationen. Du kan använda Ctrl-tangenten och/eller Shift-tangenten för att välja flera kameror samtidigt. ONVIF-kameror och kameror med stöd för UPnP (Plug-and-Play) hittas på nätverket så länge kamerorna ligger på samma subnät som Ethiris Server.

Kamerapanelens kameralista

Kameralistan består av flera kolumner.

Namn är kamerans namn. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om kameran i listan. Kamerorna kan sorteras genom att klicka på rubriken. Som standard är de sorterade i den ordning de lagts till i konfigurationen. Andra möjliga sorteringar är fallande och stigande i alfabetisk ordning, samt i den ordning de just nu sorterats i trädvyn.

Strömnamn är videoströmmens namn. Den första heter alltid Primär och ytterligare döps till Ström 2, 3 osv. Dessa namn går att ändra om så önskas.

Används är förbockad som standard, vilket innebär att kameran ska användas och att Ethiris Server tar emot video från kameran. Om den inte är förbockad kommer Ethiris Server inte att begära video från kameran. I detta fall så är inte livevideo tillgänglig och ny inspelning kan inte göras. Däremot går det bra att studera och exportera befintliga inspelningar.

Video på begäran är förbockad som standard på extra videoströmmar, men inte på den primära. Om den är förbockad kommer Ethiris Server endast att ansluta videoströmmen när behov finns, till exempel när Ethiris Client begär denna videoström. Notera att om videoströmmen nyttjas för inspelning, så kommer Tid före (s) för händelseinspelning inte säkert fungera som tänkt.

Live är förbockad som standard. Detta möjliggör att man kan se livevideo från kameran/videoströmmen i till exempel Ethiris Client. Om den inte är förbockad, så är detta inte möjligt. Inspelning är alltid möjligt oavsett denna inställning.

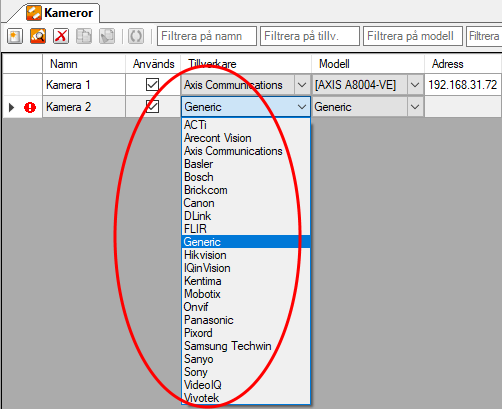

Tillverkare är tillverkaren av kameran. Varje tillverkare har en specifik uppsättning tillgängliga kameramodeller. Denna kolumn består av en lista med tillgängliga tillverkare.

Modell är modellen på kameran. Denna kolumn består av en lista med tillgängliga modeller från vald tillverkare. I vissa fall står det [Probe] (eller modellnamn innanför [ ]) i listan. Det innebär att Ethiris kan undersöka kameran och på så sätt få reda på modell och vilka funktioner kameran har (PTZ, I/O etc.). För vissa kameratillverkare finns det några modeller angivna i listan och dessutom probe. Det innebär att dessa modeller inte kan undersökas utan är en s.k. känd typ i Ethiris.

Adress är IP-adressen för kameran (eller DNS-namn om en DNS är tillgänglig).

Kanal används bara för videokodare och nätverkskameror med stöd för multipla kanaler. Då bestämmer den vilken kanal som används för den här kameran.

Protokoll bestämmer vilket videokomprimeringsformat och transportprotokoll som ska användas. Olika kameramodeller kan ha olika tillgängliga protokoll. Denna kolumn består av en lista med tillgängliga kombinationer av videokomprimeringsformat och transportprotokoll för aktuell kameramodell.

Upplösning bestämmer vilken upplösning som ska användas. Olika kameramodeller kan ha olika tillgängliga upplösningar. Denna kolumn består av en lista med tillgängliga upplösningar för aktuell kameramodell. Om du väljer <Kamerainställning>, bestäms upplösningen av inställningarna som är gjorda direkt i kameran. I detta fall, om du ändrar upplösningen i kameran kommer du också att påverka den video som skickas till Ethiris. Om du å andra sidan väljer en specifik upplösning i Ethiris Servers konfiguration kommer denna upplösning alltid att användas av Ethiris oavsett inställningarna i kameran.

Notera för att adaptiva videoströmmar skall fungera så behöver de olika videoströmmarna ha olika upplösning specificerat. Detta kan kräva att man först lägger upp olika profiler i kameran med de upplösningar man önskar.

Användarnamn är användarnamnet som ska användas om kameran kräver inloggning. Notera! Om Tillverkare ONVIF nyttjas, behöver användarkontot som nyttjas för kameran vara konfigurerat med administratörs rättigheter eller motsvarande för full funktionalitet.

Lösenord är lösenordet som ska används om kameran kräver inloggning.

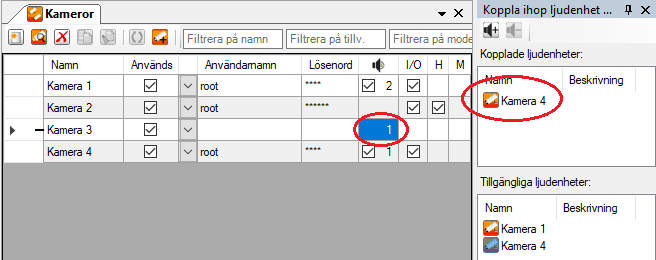

I panelen till höger visas kopplade kameror med ljudstöd i den övre delen och tillgängliga kameror med ljudstöd i den undre delen. Genom att dra och släppa kameror mellan de olika delarna väljer man vilka kameror som ska aktiveras när operatören sedan aktiverar mikrofonen för kameran i Ethiris Client.

Detta innebär alltså att när operatören aktiverar mikrofonen för Kamera 1, så kommer ljudet att skickas parallellt till både Kamera 1 och Kamera 4.

Däremot, i den här konfigurationen, när operatören aktiverar mikrofonen för Kamera 4, så skickas ljudet bara till den kameran.

Kamera 3, i exemplet ovan, har ingen egen ljudutgång (man ser det för att det saknas en checkbox i kolumnen för Kamera 3). Det är ändå möjligt att koppla ihop ljudutgångar från andra kameror till denna kamera och på så sätt få ljudstöd på en kamera som egentligen saknar det.

I det här fallet kommer ljud att skickas till Kamera 4 oavsett om operatören aktiverar mikrofonen för Kamera 3 eller Kamera 3.

I/O ska bockas för om du vill använda kamerans I/O-port. Som standard är I/O-kommunikationen aktiverad.

H ska bockas för om du vill prenumerera på händelser (Events) i kameran. Förutsatt att kameran stödjer detta. Det kan handla om notifieringar för när inbyggda analyser i kameran skickar data, statusrapporter från kameran själv etc. Läs mer i 3.23.1 Events i Cameras-objektet om detta.

M ska bockas för om du vill ta emot metadata från kameran. Förutsatt att kameran stödjer detta. Metadata kan ses som en utökning av händelser, då även dessa kan ingå i metadata, men här tillkommer mer information, t.ex. var i bilden en rörelse skett, i form av koordinater, och inte bara att det har detekterats en rörelse. Även klassificering av objektet kan förekomma, t.ex. om det är en människa, bil eller djur som detekterats, beroendes på vad kameran i fråga har stöd för. För att läsa ut detta i script, går man till väga på samma vis som för händelser, läs mer i 3.23.1 Events i Cameras-objektet om detta.

Flytande kameralicens

Ett system med Premium licens gör det möjligt att lägga till fler fysiska kameror i konfigurationen än vad som anges i licensen. Men endast det antal fysiska kameror som finns i licensen får vara aktiva samtidigt. Detta kan till exempel uppnås med hjälp av script och enable variabeln på kamerorna. Om för många är aktiverade samtidigt kommer larmet Kapacitetsfel att aktiveras.

Multiuppdatering

Med version 11 kom möjligheten att uppdatera samma inställning på flera enheter, i detta fall kameror, samtidigt. Genom att först välja flera kameror i den kolumn som är längst till vänster, antingen genom att vänster klicka och dra markera, eller genom att hålla ner Ctrl/Shift för att välja enstaka eller närliggande enheter.

När sedan en inställning väljs, t.ex. Upplösning, och klickar på listan, så får alla markerade kameror en markering i form av ett streck, - , i den vänstra kolumnen. När sedan valet görs, så utförs det på alla markerade enheter. Flera inställningar kan ändras på samma urval.

Detta tillsammans med filtreringsmöjligheterna, gör det väldigt enkelt att t.ex. ändra lösenord, upplösning, aktivera I/O, händelser m.m. för flera kameror.

Samma funktionalitet finns i Inspelningspanelen och Sök efter kameror verktyget.

Inspelning noden

Under noden Kameror på varje Ethiris Server i trädvyn finns en Inspelning nod. Syftet med denna är att kunna konfigurera automatisk inspelning på ett enkelt sätt.

Genom att dubbelklicka på noden i trädvyn öppnas tillhörande panel där samtliga kameror som är anslutna till Ethirisservern presenteras i en tabell. Både nätverkskameror och eventuella analoga kameror inkopplade via videokodare presenteras i samma tabell.

För varje kamera i tabellen kan man välja inställning för automatisk inspelning. För händelsestyrd inspelning kan man välja rörelsedetektering och/eller schema som villkor och för kontinuerlig inspelning kan man välja ett schema som villkor för start av inspelning.

Via tabellen kan man automatiskt skapa rörelsedetektorer för respektive kamera med tre olika inställningar för känslighet. Det går också att skapa ett standardschema direkt via tabellen.

De inställningar som görs i tabellen kör ”parallellt” med eventuella skript. Detta innebär att inspelning startar automatiskt om antingen villkoren i den här tabellen är uppfyllda eller om villkor enligt skript säger att inspelning ska starta. För att undvika förvirring, rekommenderar vi att man använder antingen den här förenklade inspelningstabellen eller skript, inte både och.

Inspelning popupmeny

Denna nod har ingen popupmeny.

Kamerainspelning panel

Dubbelklick på noden Inspelning i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med samtliga kameror som för tillfället ingår i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Kamerainspelning verktygsfält

Kamerainspelning panel kameralista

Kameralistan består av flera kolumner.

Namn är namnet för respektive kamera. Detta går inte att ändra här utan används bara för presentation. Ikonen till vänster om namnet indikerar aktuell status för kameran. Orange indikerar att kommunikationen med kameran är OK, grått indikerar att kommunikationen av någon anledning inte fungerar.

Video på begäran är normalt inte för bockat. Ethiris normala beteende är att begära en videoström från kameran så att bilder hela tiden ligger och skickas över nätverket mellan kamera och Ethiris Server. Detta har sina fördelar, t ex kan man då använda Ethiris inbyggda rörelsedetektering och man har möjlighet att använda Tid före vid händelsestyrd inspelning.

Ibland behöver man inte detta utan föredrar att minska trafiken i nätverket. Då kan man bocka för detta val som innebär att Ethiris Server endast begär en videoström från kameran när det behövs. Detta sker så fort någon klient begär livebilder från kameran eller ett inspelningsvillkor för kameran blir uppfyllt.

Händelsestyrd inspelning

Bildfrekvens anger bildfrekvensen som ska användas för händelsestyrd inspelning. Den kan uttryckas per sekund, minut, timme, alla bilder eller bara key-frames.

Tid före anger den tid i sekunder som inspelning ska ske innan villkoret för händelsestyrd inspelning är uppfyllt. Om t ex rörelsedetektering används som villkor för inspelning och tid före är inställd på 10 sekunder kommer inspelning att omfatta 10 sekunder före rörelsen detekterades. Denna inställning bestämmer även maximal Instant replay-tid, alltså hur lång tid bakåt Instant replay kan visas.

Tid efter anger den tid i sekunder som inspelning ska fortsätta efter att villkoret för händelsestyrd inspelning inte längre är uppfyllt. Om t.ex. rörelsedetektering används som villkor för inspelning och tid efter är inställd på 10 sekunder kommer inspelning att fortsätta 10 sekunder efter att rörelse inte längre detekteras.

Rörelsedetektor bestämmer vilken rörelsedetektor som ska användas för att starta händelsestyrd inspelning. Här presenteras dels eventuellt befintliga rörelsedetektorer, dels de olika fasta alternativ som finns för att skapa nya detektorer (Standard, Okänslig och Känslig). Valet Inaktiv innebär att man inte vill använda rörelsedetektor för att starta händelsestyrd inspelning.

Rörelsedetektorikon indikerar om en av de tre standardinställningarna används eller om en annan inställning gäller för vald rörelsedetektor. Klick på ikonen öppnar aktuell definition för rörelsedetektorn i en egen panel.

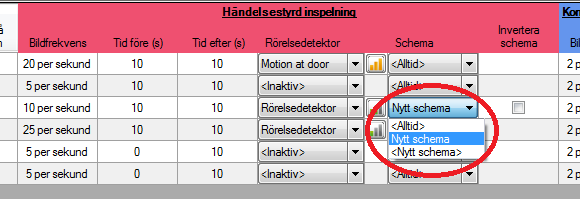

Schema bestämmer vilket schema som ska användas. Här presenteras dels eventuellt befintliga schema, dels det fasta alternativ som finns för att skapa ett nytt schema (Nytt schema). Valet Alltid innebär att man inte vill använda schema för att starta händelsestyrd inspelning. Om både schema och rörelsedetektor är valda så måste rörelse ske när schemat är aktivt för att inspelning ska starta.

Invertera schema anger om inspelning ska ske när schemat är aktivt eller inaktivt. Om checkboxen är förbockad kommer inspelning att ske när schemat är inaktivt.

Inkludera ljud anger om även ljud skall sparas när inspelning sker, kräver att den anslutna kameran har detta aktiverat och stöds.

Kontinuerlig inspelning

Bildfrekvens anger bildfrekvensen som ska användas för händelsestyrd inspelning. Den kan uttryckas per sekund, minut, timme, alla bilder eller bara key-frames.

Schema bestämmer vilket schema som ska användas. Funktionen är samma som för Händelsestyrd inspelning som beskrivs ovan förutom att ytterligare ett alternativ Aldrig finns. Om detta alternativ väljs innebär det att kontinuerlig inspelning aldrig kommer att ske.

Invertera schema anger om inspelning ska ske när schemat är aktivt eller inaktivt. Funktionen är samma som för Händelsestyrd inspelning som beskrivs ovan.

Inkludera ljud anger om även ljud skall sparas när inspelning sker, kräver att den anslutna kameran har detta aktiverat och stöds.

Inspelningsövervakning är normalt sett inte aktiverad utan står i läget Av. Men, genom att markera fältet kan man skrolla med mushjulet eller klicka på pilarna för att välja en tid mellan en minut och sju dagar. Om inspelningsövervakningen är aktiv innebär det att Ethiris Server kontrollerar om det sker någon inspelning inom den angivna tiden. Om detta inte sker aktiveras ett larm som heter RecordingError (Inspelningsfel).

Observera att ett eller flera fält för en kamera kan vara gråade och inte gå att editera i denna panel. Det beror på att kameran är medlem i en kameragrupp och att man inte har gjort åsidosättanden på kameran för dessa inställningar.

Vill du ändra gråade inställningar, gå till den kameragrupp kameran är medlem i och editera lagringsinställningarna där.

Kameragrupp noden

Under noden Kameror på varje Ethiris Server i trädvyn kan det finnas en eller flera Kameragrupp noder. Syftet med kameragrupper är att förenkla hanteringen av kameror genom att gruppera kameror som på ett eller annat sätt hänger ihop. Det kan vara kameror som sitter på en viss byggnad eller hos en viss kund och som man på ett enkelt sätt vill hantera separat från andra kameror i anläggningen.

Det finns möjlighet att skapa kameragrupper i flera nivåer, alltså grupper i grupper..

Det finns inställningar för lagring och behörighet på gruppen. Alla kameror som läggs till i gruppen kommer automatiskt att ärva samtliga dessa inställningar. Vill man ändra inställningarna, ändrar man på gruppnivå och alla kameror i gruppen kommer då att använda de ändrade inställningarna.

Det finns möjlighet att gå in på varje enskild kamera och åsidosätta gruppens inställningar för lagring eller behörighet och på så sätt ha individuella inställningar för kameror i en kameragrupp.

Kameragrupperna kan även användas från skript för att på ett enkelt sätt starta inspelning på alla kameror i gruppen samtidigt eller aktivera alla kameror i gruppen baserat på ett schema. Läs mer om detta i kapitel 3.

När en eller flera kameragrupper är skapade går det att dra och släppa kamerorna till/från grupper direkt i trädvyn. Det går också att högerklicka på kamerorna och välja i popup-menyn för att flytta kameran till eller från en grupp.

För att ändra namn på gruppen, klicka på den redan markerade gruppens namn i trädvyn och editera sedan namnet direkt i trädvyn. Avsluta genom att trycka på .

Kameragrupp popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Kamera lägger till en ny kamera till serverkonfigurationen. Den blir omedelbart synlig i trädvyn som en ny kameranod i den valda kameragruppen. Om du har öppnat panelen Kameror skulle den nya kameran synas där också.

Ny->Grupp lägger till en ny Kameragrupp i den valda kameragruppen. Den blir omedelbart synlig i trädvyn. Kameragrupperna syns bara i trädvyn.

Visa grupp i kameror panelen visar kamerapanelen och väljer automatiskt den här gruppen i kamerapanelens filter.

Radera grupp flyttar ut alla kameror ur gruppen och raderar därefter gruppen.

Radera grupp och kameror kommer att radera samtliga kameror i gruppen och därefter även radera gruppen.

Kameragrupp panel

Dubbelklick på noden Kameragrupp i trädvyn öppnar tillhörande panel.

I denna panel kan du ange inställningar för kameragruppen. Inställningarna för larmcentral kommer att användas av kamerorna i gruppen, d.v.s. när ett larm eller en händelse som refererar till kameror i denna kameragrupp ska skickas till larmcentralen, kommer inställningar för kontoidentifikation och/eller operatörsintegration som anges här att användas om motsvarande ruta är i bockad. Detta kan vara användbart om fler än en kund delar samma server och de har olika kontoidentifikation hos larmcentralen.

Namn anger namnet på kameragruppen. Om flera kunder delar samma server, kan du ange kundens namn här eller så grupperar du helt enkelt kamerorna som du vill.

Följande inställningar visas bara om du har en licens som tillåter larmcentral och larmcentralen är aktiverad i larmcentralfliken i serverns panel.

Specifik kontoidentifikation för larmcentral för denna kameragrupp anger om kameror i denna kameragrupp kommer att använda andra uppgifter för kontoidentifikation än de som är definierade i larmcentralfilken i serverns panel.

Kontoidentifikation

Kontonummer Ange ditt kontonummer hos larmcentralen här.

Kontoprefix Ange kontoprefix här om det används av larmcentralen. Annars anges 0.

Mottagarnummer Ange mottagarnummer här om det används av larmcentralen. Annars anges 1.

Operatörsinteraktion

Klientkonfiguration Om larmcentralen har Ethiris Client installerad hos sig och du avtalat att de ska koppla upp sig mot din anläggning vid ett eventuellt larm, ange den klientkonfiguration de ska använda. Klientkonfigurationen måste hanteras av denna server och du måste ha angivit Extern adress och Extern port samt att din router är konfigurerad för att tillåta anslutningar till Ethiris utifrån ditt lokala nätverk.

Domän\Användare Ange eventuellt användarnamn som larmcentralen ska använda för att logga in i ditt system när de kopplar upp sig. Om ingen inloggning krävs, lämna fältet tomt.

Lösenord Ange eventuellt lösenord som larmcentralen ska använda för att logga in i ditt system när de kopplar upp sig. Om ingen inloggning krävs, lämna fältet tomt.

Kameragruppvariabler

När en kameragrupp definieras skapas ett antal variabler automatiskt som kan användas på en massa olika sätt, t.ex. i skript, skicka via OPC till andra system eller för att presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin finns det ett tillhörande verktygsfönster som heter Variabelbläddrare som är dockat till höger av huvudramen. Variabelbläddraren innehåller alla tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.153 för ett exempel där en Kameragrupp är vald och tillhörande variabler visas i den nedre.

Figur . Variabler tillhörande en Kameragrupp.

Vi kommer att diskutera skript och variabler mer senare i manualen, men det känns som en god idé att kort beskriva några av variablerna nu direkt.

Det finns en hel hög med variabler för en kameragrupp. Vi ska ta en snabb titt på några av dem. Alla variabler på gruppnivå påverkar samtliga kameror som är med i gruppen.

Enable (Aktiv) är en skriv- och läsbar variabel som aktiverar samtliga kameror i gruppen. Kan exempelvis kopplas till ett schema för att enkelt aktivera/inaktivera alla kameror i gruppen på en gång.

EnableLive (Aktivera livevisning) är en skriv- och läsbar variabel som tillåter klienter att visa livevideo från kameran. Sätts denna till false, kan inte live video visas på någon klient för de kameror som ingår i gruppen.

EnableRecording (Aktivera inspelning) är en skriv- och läsbar variabel som tillåter att inspelning görs på kamerorna i gruppen. Sätts den till false, förhindras all inspelning från kamerorna i gruppen.

Lagring noden

Under varje kameragrupp i trädvyn finns en Lagring nod.

Lagring popupmeny

Det finns ingen popupmeny för denna nod.

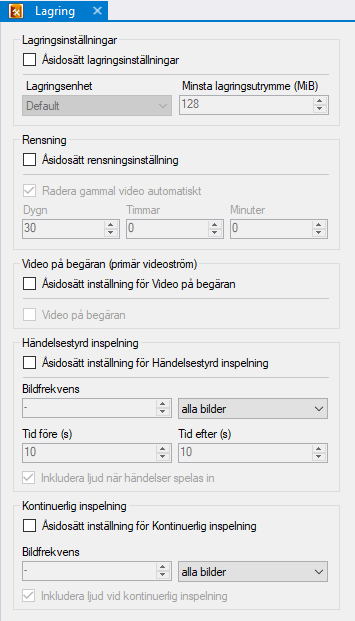

Lagring panel

Dubbelklick på en Lagring nod för en kameragrupp i trädvyn öppnar tillhörande panel.

I denna panel kan du ange inställningar för inspelning för en kameragrupp. Inställningarna ärvs av alla kameror i gruppen såvida de inte är åsidosatta i kamerans lagringsinställningar.

Lagringsinställningar

Åsidosätt lagringsinställningar finns endast för kameragrupper under högsta nivå och bockas för om du vill ändra lagringsinställningarna för den här kameragruppen.

Lagringsenhet anger vilken av de definierade lagringsenheterna som denna kamera ska använda för lagring av video. Lagringsenheter definieras i panelen Lagringsenheter för Ethiris Servern.

Minsta lagringsutrymme (MiB) anger hur mycket hårddiskutrymme som alltid ska skyddas för denna kameras video. När lagringsutrymmet för video blir fullt tar Ethiris Server automatiskt bort det äldsta videomaterialet för att göra plats för ny video. Om en av kamerorna i systemet spelar in mycket finns risken att video från andra kameror raderas. Genom att använda denna inställning kan du skydda en del utrymme för varje kamera.

Rensning

Åsidosätt rensningsinställning bockas för om du vill ändra rensningsinställningarna för den här kameragruppen. Standard för kamerargrupper är att följa de gemensamma inställningarna som definieras i den gemensamma panelen för hela Ethiris Server som heter Lagringsenheter.

Radera gammal video automatiskt. Bocka för denna ruta om du vill att för gammal video automatiskt ska raderas.

Dygn, timmar & minuter definierar vilket videomaterial som ska raderas. All inspelad video som är äldre än vad som specificeras här kommer att automatiskt raderas från hårddisken.

Video på begäran

Åsidosätt inställning för Video på begäran finns endast för kameragrupper under högsta nivå och bockas för om du vill ändra inställningen för den här kameragruppen.

Video på begäran bockas för om du inte vill att Ethiris Server ska hämta video från kameran hela tiden utan endast när det behövs, dvs. när någon klient vill visa livebilder från kameran eller om ett inspelningsvillkor för kameran är uppfyllt.

Observera att om detta val är gjort sätts Tid före till 0 för händelsestyrd inspelning.

Händelsestyrd inspelning

Åsidosätt inställning för Händelsestyrd inspelning finns endast för kameragrupper under högsta nivå och bockas för om du vill ändra inställningarna för den här kameragruppen.

Bildfrekvens anger den bildfrekvens i bilder per sekund (eller vilken tidsenhet som nu har valts) när video lagras vid en händelsestyrd inspelning. Försäkra dig om att detta värde inte står i konflikt med det värde som angetts för bildfrekvens som ska användas vid hämtning av video i panelen Bildinställningar.

Tid före anger en tid i sekunder som inspelning ska ske innan händelsen har inträffat. Denna inställning bestämmer även maximal Instant replay-tid, alltså hur lång tid bakåt Instant replay kan visas.

Tid efter anger det antal sekunder som inspelningen ska fortsätta efter händelsen har inträffat (efter villkoret för RecordEvent (Händelsestyrd inspelning) inte längre är true (sant)).

Inkludera ljud när händelser spelas in anger om även ljud skall sparas när händelseinspelning sker, kräver att den anslutna kameran har detta aktiverat och stöds.

Kontinuerlig inspelning

Åsidosätt inställning för Kontinuerlig inspelning finns endast för kameragrupper under högsta nivå och bockas för om du vill ändra inställningarna för den här kameragruppen.

Bildfrekvens anger den bildfrekvens som ska användas vid kontinuerlig inspelning. Försäkra dig om att detta värde inte står i konflikt med det värde som angetts för bildfrekvens som ska användas vid hämtning av video i panelen Bildinställningar.

Inkludera ljud vid kontinuerlig inspelning anger om även ljud skall sparas när kontinuerlig inspelning sker, kräver att den anslutna kameran har detta aktiverat och stöds.

Behörighet noden

Under noden Kameragrupp i trädvyn finns också en Behörighet nod.

Ett antal specifika användaroperationer är definierade i Ethiris. För varje sådan operation kan du, om du vill, ange att användaren som ska utföra operationen måste vara medlem i en viss användargrupp. Denna användargrupp kan vara antingen en Ethirisanvändargrupp, en lokal grupp på datorn där Ethiris Server kör eller en global användargrupp i en domän eller i Active Directory (AD) om datorn och användarna är medlemar i en domän. För att kunna ange en användargrupp i en domän är det nödvändigt att både datorn som kör Ethiris Server och användarkontot som används för inloggning är medlemmar i samma domän.

Behörighet popupmeny

Det finns ingen popupmeny för denna nod.

Behörighet panel

Dubbelklick på en Behörighet nod för en kameragrupp i trädvyn öppnar tillhörande panel.

I denna panel kan du ange inställningar för kameragruppen som rör åtkomstkontroll. De användaroperationer som visas i listan kan sättas på Ethiris Server-nivå (gäller då för alla kameror), på gruppnivå (gäller då för alla kameror i gruppen) samt specifikt för varje kamera. I denna panel gör du inställningar för just den här kameragruppen.

Som standard krävs ingen inloggning för att utföra olika användaroperationer i Ethiris. Alla användare har tillgång till alla funktioner. Om du vill begränsa åtkomsten till en viss användaroperation måste du ange vilken användargrupp användaren måste vara medlem i för att få tillgång till användaroperationen. För att få tillgång till användaroperationen måste användaren logga in som en användare som är medlem i den angivna användargruppen.

Överst i panelen finns ett verktygsfält.

Behörighet panel verktygsfält

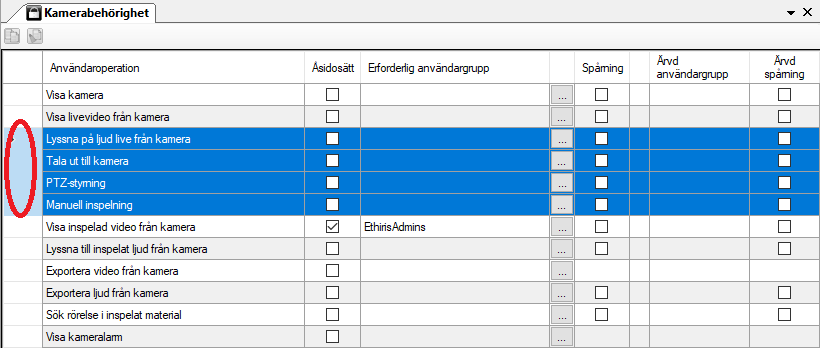

Följande kolumner ingår i listan över operationer i panelen Kamerabehörighet:

Användaroperation listar de operationer som du kan sätta inloggningskrav på för en kamera. Dessa är:

Visa kamera – Gör att kameran helt försvinner i Ethiris Client om inte en behörig användare är inloggad. Det blir som att kameran inte alls fanns i konfigurationen, Händelser och Alarm om kameran döljs, kameran visas inte i fliken Kameror etc.

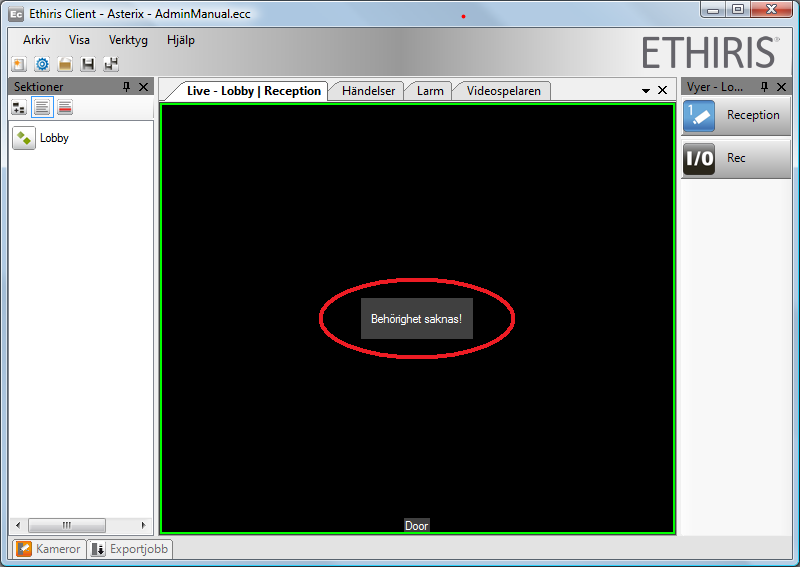

Visa livevideo från kamera – Begränsar livevisning från denna kamera. I Ethiris Client visas meddelandet Behörighet saknas! i kameravyn om inte en behörig användare är inloggad. Se Figur 2.161 .

Visa kamera – Begränsar åtkomst till kameran i klienten. Kameran döljs i kameralistan och det går ej heller att se livevideo eller kameran i videospelaren.

Visa livevideo från kamera – Begränsar visningen av livevideo från kameran. Det går fortfarande att se kameran i kameralistan och se inspelat material från kameran.

Lyssna på ljud live från kamera – Ger tillgång till ljudingången på alla kameror i denna grupp.

Tala ut till kamera – Ger tillgång till kamerans/kamerornas ljudutgång om den är konfigurerad i Ethiris. Observera att denna behörighet på en kamera ger tillgång till samtliga kamerors ljudutgång som är knutna till denna kamera i panelen Koppla ihop ljudenhet med kamera.

PTZ-styrning – Begränsar alla optiska PTZ-operationer, dvs. du kan inte flytta eller zooma kameran om du inte är inloggad som en användare som är medlem i den grupp som krävs. Digital PTZ fungerar dock utan inloggning.

Manuell inspelning – Begränsar manuell inspelning via inspelningsknappen i Ethiris Client. Om ingen behörig användare är inloggad ger helt enkelt ett klick på inspelningsknappen ingen effekt. Ingen inspelning sker.

Visa inspelad video från kamera – Begränsar visning av inspelad video från den här kameragruppen. I Ethiris Client visas meddelandet Behörighet saknas! i kameravyn i videospelaren om inte en behörig användare är inloggad.

Lyssna till inspelat ljud från kamera – Begränsar lyssningen av inspelat ljud från den här kameragruppen. OBS! Detta privilegie krävs också för att export av ljud ska fungera.

Exportera video från kamera – Begränsar alla former av export. Om du inte är inloggad som en behörig användare kommer det inte att finnas några menyer som har med export att göra. Om du klickar på Exportknappen i videospelaren kommer endast kameror som du har behörighet att exportera att dyka upp i listan med kameror i Exportdialogen.

Exportera ljud från kamera – Begränsar export av ljud tillsammans med video.

Sök rörelse i inspelat material – Begränsar sökning efter rörelse i klientens videospelare. Om du inte är inloggad som en behörig användare kommer meddelandet Kan inte söka efter rörelse nu! att visas om du väljer menyalternativet Sök nästa rörelse i popupmenyn för kameran i klientens videospelare.

Visa kameralarm – Begränsar rätten att se larm och larmhändelser för larm relaterade till denna kamera om du inte är inloggad med tillräckliga privilegier.

OK, tillbaka till kolumnerna i listan över operationer i panelen Kamerabehörighet:

Åsidosätt måste uttryckligen bockas i för att kunna ändra Erforderlig användargrupp. En behörighetsinställning för en viss operation kan sättas på Ethiris Server-nivå om de inte uttryckligen åsidosätts i panelen Kamerabehörighet genom att bocka för Åsidosätt.

Erforderlig användargrupp anger vilken användargrupp som den inloggade användaren måste vara medlem i för att få tillgång till den här funktionen. Ett tomt fält innebär att ingen inloggning krävs. Du kan bläddra efter tillgängliga användargrupper genom att klicka på Bläddra-knappen till höger om denna kolumn.

Spårning kan bockas för om du vill logga när en viss operation utförs. För varje operation där Spårning har valts, kommer systemet att logga uppgifter om tidpunkt, vilken operation som utfördes, vem som utförde den, vilken klientdator som användes och eventuellt ytterligare information beroende på vilken operation som utfördes.

Det är tillåtet att välja Spårning för en viss operation, utan att samtidigt kräva inloggning genom att specificera en användargrupp för operationen. Operationen kommer att loggas ändå, men om ingen har loggat in kan naturligtvis inga uppgifter om aktuell användare loggas.

Spårningsloggen kan visas i panelen Händelser i Ethiris Client.

Ärvd användargrupp är enbart information om aktuell inställning för Ethiris Server-nivån. För att åsidosätta denna, bocka för checkrutan Åsidosätt.

Ärvd spårning är enbart information om aktuell inställning för Ethiris Server-nivån. För att åsidosätta denna, bocka för checkrutan Åsidosätt.

Behörighet per klienttyp noden

Under noden Behörighet i trädvyn finns en Behörighet per klienttyp nod.

Syftet med denna nod är att kunna göra specifika behörighetsinställningar för olika typer av klienter. I dagsläget kan man göra inställningar för Ethiris Admin, Ethiris Client, Ethiris Mobile respektive WideQuick EthirisView.

Behörighet per klienttyp popupmeny

Det finns ingen popupmeny för denna nod.

Behörighet per klienttyp panel

Dubbelklick på en Behörighet per klienttyp nod för en kameragrupp i trädvyn öppnar tillhörande panel.

I listan finns samma kolumner och samma operationer som i listan för Kameragruppbehörighet. Skillnaden är att operationerna är uppdelade för Ethiris Admin, Ethiris Client, Ethiris Mobile samt WideQuick EthirisView. Se föregående avsnitt för en förklaring av de olika kolumnerna och operationerna.

För respektive klienttyp finns de operationer som är relevanta för just den typen av klient.

Kamera noden

Under noden Kameror i trädvyn, finns det en nod för varje nätverkskamera eller analog kamera ansluten till en videokodare som ingår i serverkonfigurationen.

Varje kamera i konfigurationen representeras av en ikon. Ikonen indikerar dels om det är en fast kamera eller en s.k. PTZ-kamera, dels indikeras status på kommunikationen med kameran.

Typ av kamera

Status för kamera

Kamera popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Videoström lägger till en ny Videoström för denna kamera. En ny nod skapas omedelbart i trädvyn.

För mer information om videoströmmar, var snäll och se avsnitt Videoströmmar noden på sidan 2:120.

Ny->Rörelsedetektor lägger till en ny Rörelsedetektor definition för denna kamera. En ny nod skapas omedelbart i trädvyn.

För mer information om rörelsedetektering, var snäll och se avsnitt

Rörelsedetektor noden på sidan 2:153.

Flytta->Till ny grupp kommer att skapa en ny kameragrupp och flytta kameran till den. Observera att eventuella åsidosatta inställningar i panelerna Lagring och Behörighet för kameran kommer att tas bort i samband med att kameran läggs till en i kameragrupp.

Flytta->Till …->[Ingen grupp] kommer att flytta ut kameran ur aktuell kameragrupp, om någon. Kameran kommer inte längre att tillhöra någon kameragrupp. Alla inställningar som tidigare ärvdes från grupper återställs till sina standardvärden.

Flytta->Till …-> Kommer att flytta kameran till specificerad kameragrupp. En kamera kan endast tillhöra en kameragrupp åt gången. Observera att eventuella åsidosatta inställningar i panelerna Lagring och Behörighet för kameran kommer att tas bort i samband med att kameran läggs till en i kameragrupp.

Öppna ’’ i webbläsare öppnar aktuell IP-adress i den webbläsare som är standard på datorn. På så sätt kan man snabbt och enkelt göra kameraspecifika inställningar för kameran som man bara kommer åt via webbgränssnittet.

Radera tar bort kameran från serverkonfigurationen. Tillhörande nod i trädvyn tas omedelbart bort. Detsamma gäller för tillhörande rad i panelen Kameror.

Kamera panel

Dubbelklick på en Kamera nod i trädvyn öppnar tillhörande panel.

I denna panel kan du ange allmänna inställningar för kameran. Vissa av fälten i denna panel är samma som de som finns i listan med kameror i panelen Kameror. Beroende på kameramodell kan fler eller färre fält visas.

Namn är kamerans namn. Detta namn måste vara unikt i konfigurationen. Om du anger ett ogiltigt namn kommer en ikon som indikerar felet att visas till höger om namnfältet.

Beskrivning beskriver kameran. Denna beskrivning visas i Ethiris Client i verktygsfönstret Kameror och i Videospelaren.

ID genereras automatiskt och kan inte ändras. I de flesta fall finns inget skäl att känna till kamerans ID. Det enda tillfälle som du behöver känna till kamerans ID är om du vill skicka video från kameran till Ethiris Server via FTP. Läs mer om detta i manualen Kom igång med Ethiris.

Kameran används är förbockad som standard, vilket betyder att kameran är i bruk och Ethiris Server hämtar video från kameran. Om denna ruta inte är förbockad kommer Ethiris Server inte att begära video från kameran. I detta fall, naturligtvis, är varken livevideo eller inspelning av video tillgänglig.

Kommunicera I/O ska vara förbockad om du vill använda kamerans I/O-port. Som standard är I/O-kommunikation aktiverad. Inställningen visas bara om kameran har stöd för I/O.

Bildöverföring via FTP. När denna ruta är förbockad anger detta att kameran ska skicka video via FTP när en händelse detekteras av kameran själv. I detta läge kan belastningen på nätverket reduceras genom att Ethiris Server inte hämtar video från kameran så länge ingen tittar på livevideo från kameran via Ethiris Client, då Ethiris Server automatiskt begär video från kameran trots FTP-läget. Men, kameran måste på något sätt kunna detektera när inspelning ska ske eftersom inga bilder normalt skickas till Ethiris Server förrän efter händelsen. Detta läge kan också vara användbart om kameran är ansluten via en uppringd förbindelse.

Fördröjd överföring är bara tillgängligt för kameror i FTP-läge (se ovan). Detta anger hur kameran skickar video efter att en händelse har detekterats. Antingen skickar kameran video direkt när händelsen detekteras eller samlar kameran först upp all video som ska skickas och skickar sedan allt på en gång, inklusive det som spelades in efter händelsen (fördröjd överföring). Denna inställning påverkar endast tidsstämpeln på händelsen som skapas i Ethiris Server när video börjar anlända i Ethiris Server.

Tillverkare är tillverkaren av kameran. Varje tillverkare har en specifik uppsättning tillgängliga kameramodeller. Denna kolumn består av en lista med tillgängliga tillverkare.

Modell är kameramodellen. Denna kolumn består av en lista med tillgängliga kameramodeller för vald tillverkare.

Rotation är rotationen av kameran, dvs. hur den är monterad. Denna kolumn består av en lista med stödda rotationer för kameran. Om kameran stödjer det (dvs. om Ethiris kan fråga kameran om aktuell rotationsinställning) kan listan innehålla alternativet <Kamerainställning>. Inställningen visas bara om kameran och Ethiris stödjer inställning för rotation.

Adress är kamerans IP-adress (eller DNS-namn om detta är tillgängligt). Detta är basen för all kommunikation med kameran.

Port är det portnummer Ethiris använder för kommunikation med kameran. Normalt är portnumret 80, standardporten för http. I vissa typer av kamera kan portnumret ändras. Denna inställning används för att undersöka kameror som stödjer det samt för PTZ- och I/O-kommandon. Normalt används denna inställning inte för att hämta video från kameran.

Tidsgräns anger hur länge Ethiris Server kommer att vänta på ett svar från kameran innan den anser att ett kommunikationsfel med kameran har uppstått och ett nytt kontaktförsök görs.

Användarnamn är användarnamnet om kameran kräver inloggning.

Lösenord är lösenordet om kameran kräver inloggning.

Antal försök anger hur många försök som görs att kontakta kameran innan ett kommunikationslarm genereras.

Kameraposition anger en 360-kameras position. Det är en lista med tre alternativ, Tak, Vägg och Mark. Ange hur din 360-kamera är monterad. Inställningen visas endast för ONVIF-kameror, Generic, Kentima simulator, Axis-kameror samt för Samsung 360-kameror som Ethiris har stöd för. Om du inte har en 360-kamera, ignoreras inställningen.

Linsens RPL-nummer anger vilken typ av 360-kamera du har. RPL står Registered Panomorph Lens och talar om för Immervision vilken typ av lins kameran har. Med denna inställning kan Ethiris dewarpa bilden från kameran och även panorera, tilta och zooma i bilden. Har du inte en 360-kamera som stöds av Immervision, välj Inte panomorph i listan. Inställningen visas endast för ONVIF-kameror, Generic, Kentima simulator samt Axis-kameror. Observera att det bara är 64-bitarsversioner av Ethiris Admin och Ethiris Client som kan dewarpa bilden.

Ange enhetsadress manuellt Denna inställning visas om den aktuella kameran är en ONVIF-kamera. Denna möjlighet kan användas om inte discovery fungerar för att hitta kameran. Det kan t.ex. bero på att kameran befinner sig på ett annat subnät än vad den dator gör där Ethiris Server körs.

Kameravariabler

När en kamera definieras skapas ett antal variabler automatiskt som kan användas på en massa olika sätt, t.ex. i skript, skicka via OPC till andra system eller för att presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin finns det ett tillhörande verktygsfönster som heter Variabelbläddrare som är dockat till höger av huvudramen. Variabelbläddraren innehåller alla tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.170 för ett exempel där en Kamera är vald och tillhörande variabler visas i den nedre panelen (några av dessa är inringade).

Figur . Variabler tillhörande en Kamera.

Vi kommer att diskutera skript och variabler mer senare i manualen, men det känns som en god idé att kort beskriva några av variablerna nu direkt.

Det finns en hel hög med variabler för en kamera, men några av dem används oftare än andra. Vi ska ta en snabb titt på de viktigaste.

RecordContinuous (Kontinuerlig inspelning) är en skrivbar variabel, vilket innebär att den kan aktiveras via skript eller t.ex. en knapp i Ethiris Client. När denna variabel är true (sann) startar kontinuerlig inspelning för kameran. När variabeln är false (falsk) stoppar den kontinuerliga inspelningen (såvida inte inställningarna i panelen Kamerainspelning säger att den skall spela in).

RecordEvent (Händelsestyrd inspelning) är en skrivbar variabel, vilket innebär att den kan aktiveras via skript eller t ex en knapp i Ethiris Client. När denna variabel är true (sann) startar händelsestyrd inspelning. Händelsestyrd inspelning inkluderar en Tid före och en Tid efter. För en djupare diskussion om inspelning, se avsnitt Lagring node på sidan 2:127. När RecordEvent är false (falsk) stoppar inspelningen (såvida inte inställningarna i panelen Kamerainspelning säger att den skall spela in).

Recording (Inspelning) är en read-only (enbart läsbar) variabel som är true (sann) när inspelning pågår, både händelsestyrd inspelning och kontinuerlig inspelning indikeras här. Denna variabel tar även hänsyn till pågående kommunikationsfel. Vilket betyder att ett kommunikationsfel existerar kommer denna att visa att ingen inspelning pågår, oavsett vad inspelningsläget är satt till. Denna information kan t.ex. användas i Ethiris Client för en LED för att indikera när inspelning pågår för olika kameror.

RecordingContinuous (Inspelning kontinuerligt) är en read-only (enbart läsbar) variabel som är true (sann) när kontinuerlig inspelning pågår. Denna variabel tar även hänsyn till pågående kommunikationsfel. Vilket betyder att ett kommunikationsfel existerar kommer denna att visa att ingen inspelning pågår, oavsett vad inspelningsläget är satt till. Denna information kan användas om man behöver särskilja på kontinuerlig och händelsestyrd inspelning.

RecordingError (Inspelningsfel) är en read-only (enbart läsbar) variabel som är true (sann) om larmet för utebliven inspelning aktiverats. I panelen Kamerainspelning kan man ställa in inspelningsövervakning på så sätt att man får larm om inspelning inte sker inom inställd tid.

RecordingEvent (Inspelning händelsestyrd) är en read-only (enbart läsbar) variabel som är true (sann) när händelsestyrd inspelning pågår. Denna variabel tar även hänsyn till pågående kommunikationsfel. Vilket betyder att ett kommunikationsfel existerar kommer denna att visa att ingen inspelning pågår, oavsett vad inspelningsläget är satt till. Denna information kan användas om man behöver särskilja på kontinuerlig och händelsestyrd inspelning.

EnableAudio (Aktivera Ljud) är en skrivbar variabel som är true (sann) när ljud från kameran till Ethiris Server är aktivt. När denna är false (falsk) inaktiveras ljudet från kameran till Ethiris Server. Detta påverkar både ljudet vid inspelning och lyssning live.

EnableListen (Aktivera Lyssning) är en skrivbar variabel som är true (sann) när lyssning på ljud från kameran tillåts i Ethiris Client. När denna är false (falsk) tillåts man inte lyssna på ljudet. Detta påverkar inte inspelning av ljud.

RecordContinuousAudio (Kontinuerlig inspelning Ljud) är en skrivbar variabel som när den är true (sann) tillåter inspelning av ljud tillsammans med video vid kontinuerlig inspelning. När den är false (falsk) tillåts inte inspelningen av ljud tillsammans med video.

RecordEventAudio (Händelsestyrd inspelning Ljud) är en skrivbar variabel som när den är true (sann) tillåter inspelning av ljud tillsammans med video vid händelsestyrd inspelning. När den är false (falsk) tillåts inte inspelningen av ljud tillsammans med video.

ViewedLive (Visas Live) är en read-only (enbart läsbar) variabel som är true (sann) om kameran just nu visar livebild i en ansluten klient.

RecordingStream (Inspelnings ström) är en skrivbar variabel som innehåller namnet på den videoström som nyttjas för inspelning från denna kamera. Som standard är detta Primär.

Videoströmmar noden

Under varje kamera i trädvyn finns det en Videoströmmar nod. Detta är en samlingsnod för alla videoströmmar för kameran.

Figur . Noden Videoströmmar för en kamera i Ethirisutforskarens trädvy.

Videoströmmar popupmeny

Högerklick på denna nod öppnar en meny.

Figur . Popupmeny för en Videoströmmarnod.

Ny->Videoström lägger till en ny Videoström för denna kamera. En ny nod skapas omedelbart i trädvyn.

Videoströmmar panel

Det finns ingen panel för denna nod.

Videoström noden

Noden Videoström är en samlingsnod för Bildinställningar för varje videoström. Dess namn reflekterar namnet på videoströmmen.

Figur . Noden Videoström för en kamera i Ethirisutforskarens trädvy.

Videoström popupmeny

Högerklick på denna nod öppnar en meny.

Figur . Popupmeny för en Videoströmnod.

Radera tar bort vald Videoström för denna kamera. Notera att den primära videoströmmen inte går att ta bort.

Videoström panel

Det finns ingen panel för denna nod, i stället öppnas motsvarande panel för Bildinställningar vid dubbelklick.

Bildinställningar noden

Det finns alltid en Bildinställningar nod under varje Videoström nod och det finns alltid en primär videoström.

Figur . Noderna Bildinställningar för en kamera i Ethirisutforskarens trädvy.

Bildinställningar popupmeny

Det finns ingen popupmeny för denna nod.

Bildinställningar panel

Dubbelklick på en Bildinställningar nod i trädvyn öppnar tillhörande panel.

I denna panel kan du göra inställningar som har att göra med video som skickas från kameran för motsvarande videoström. Vissa av fälten är samma som de som finns i listan med kameror i panelen Kameror. Beroende på kameramodell kan fler eller färre fält visas.

Protokoll bestämmer vilken videokomprimeringsmetod och transport som ska användas. Olika kameramodeller kan ha olika tillgängliga kombinationer av videokomprimeringsformat och transporter. Denna kolumn består av tillgängliga kombinationer av protokoll och transport för vald kameramodell.

Port för videoförfrågan. När kommunikationen med kameran sker över vissa protokoll kan videobegäranporten vara en annan än den som används för att skicka kommandon till kameran. Kamerans standardport för begäran om video läggs automatiskt in i samband med att protokollet väljs, men detta värde kan ändras till en annan port vid behov. I de flesta fall är det inte nödvändigt att ändra portnumret.

Mottagarport. Inställningen visas endast om transporten UDP är vald under protokoll. Om inte Specifik är förbockad, kommer Ethiris Server att välja ett slumpmässigt portnummer för att ta emot video. Detta fungerar i de flesta fall eftersom Ethiris tillämpar UDP hole punsh. Men, om en brandvägg måste öppnas för att släppa igenom inkommande trafik, kanske portnumret måste specificeras för att kunna öppna just den porten i brandväggen. Portnumret måste vara ett jämnt nummer mellan 50002 – 65534.

URL för videobegäran Specifik bockas för om man manuellt vill ange, i stället för att låta Ethiris Server själv skapa, den sträng som skickas till kameran vid begäran om video. Om denna inte är förbockad kommer Ethiris Server att generera strängen baserat på de inställningar som har gjorts för kameran. Om den bockas för kommer övriga inställningar för kameran att ignoreras och den sträng som anges kommer att användas av Ethiris Server för att begära video från kameran.

Upplösning anger vilken upplösning som ska användas. Olika kameramodeller har olika tillgängliga upplösningar. Detta fält består av en lista med tillgängliga upplösningar för just den kameramodell som är vald. Om du väljer <Kamerainställning>, bestäms upplösningen av inställningen som är satt direkt i kameran. I detta fall, om du ändrar inställningen i kameran, kommer detta också att påverka den video som skickas till Ethiris. Om du å andra sidan uttryckligen väljer en specifik upplösning i Ethiris Servers konfiguration kommer denna upplösning alltid att användas av Ethiris Server när video begärs från kameran, oavsett inställningen i själva kameran. Notera för att adaptiva videoströmmar skall fungera så behöver vardera videoström ha olika upplösning specificerat.

Färgnivå anger hur mycket färginformation som ska ingå i videon som hämtas från kameran. Om, t.ex., du anger 0 skulle du få endast svart och vit video som tar väldigt lite plats, medan högre värde ger färgrikare video som kräver mer plats. Om du bockar för Specifik, kan du välja önskat värde. Annars gäller de inställningar som är gjorda lokalt i kameran.

Bildfrekvens anger hur många bilder per sekund som ska hämtas från kameran. Om du bockar för Specifik, så kan du välja ett lämpligt värde. Annars kommer inställningarna i kameran att användas. Tänk på att du måste se till att detta värde inte är lägre än den bildfrekvens som krävs för inspelning i panelen Lagring för kameran.

Komprimering anger komprimeringsgraden du vill använda för bilderna som hämtas från kameran. Högre komprimering ger sämre bildkvalité men tar mindre plats. Om du bockar för Specifik, kan du välja önskat värde. Annars gäller de inställningar som är gjorda lokalt i kameran.

Kvalitét. För vissa kameramodeller kan du välja en kvalité i stället för komprimering. Kameramodellen bestämmer vilka värden som är tillgängliga. Högre värde ger högre kvalité.

Datum anger om aktuellt datum (från kameran) ska visas i kamerabilderna. Du kan välja mellan Av, På eller <Kamerainställning>, vilket innebär att inställningarna gjorda lokalt i kameran används.

Tid anger om aktuell tid (från kameran) ska visas i kamerabilderna. Du kan välja mellan Av, På eller <Kamerainställning>, vilket innebär att inställningarna gjorda lokalt i kameran används.

Text anger om en text som definierats lokalt i kameran ska visas i kamerabilderna. Du kan välja mellan Av, På eller <Kamerainställning>.

Textfärg anger vilken färg överlagrad text i kamerabilden skall ha. Kameramodellen bestämmer vilka värden som är tillgängliga.

Text bakgrundsfärg anger vilken färg bakgrunden till överlagrad text i kamerabilden skall ha. Kameramodellen bestämmer vilka värden som är tillgängliga.

Textstorlek anger storleken på överlagrad text i kamerabilden. Kameramodellen bestämmer vilka värden som är tillgängliga.

Överlagringstext anger den text du vill kameran skall överlagra i bilden, eventuellt tillsammans med Datum och Tid. För att den överlagrade texten skall visas skall inställningen Text sättas till På.

Textposition anger positionen i bilden för den överlagrade texten. Kameramodellen bestämmer vilka värden som är tillgängliga.

Key-frame intervall anger hur ofta kameran skall skicka key-frames i videoströmmen. Denna inställning gäller endast H264/5 eller MPEG4 videoströmmar. Key-frames är kompletta bilder och tar betydligt större plats/bandbredd än andra frames, därför vill man inte skicka dem onödigt ofta. Om du bockar för Specifik, så kan du välja ett lämpligt värde

Zipstream styrka anger hur kraftigt Axis Zipstreamalgoritm skall jobba för att minska bandbredden från kameran. Kameramodellen bestämmer vilka värden som är tillgängliga. Parametern endast tillgänglig för vissa Axiskameror.

Zipstream läge anger om Zipstreamalgoritmen får använda dynamisk gop-längd eller inte. När dynamisk gop-längd får användas, kan bandbredden minskas ytterligare. Parametern endast tillgänglig för vissa Axiskameror.

Zipstream max key-frame-intervall anger den maximala gop-längden som får användas. Parametern används endast om Zipstrem läge är satt till Dynamisk. Parametern endast tillgänglig för vissa Axiskameror.

Lagring noden

En annan nod under noden Kamera i trädvyn är noden Lagring.

Lagring popupmeny

Det finns ingen popupmeny för denna nod.

Lagring panel

Dubbelklick på en Lagring nod för en kamera i trädvyn öppnar tillhörande panel.

I denna panel kan du ange inställningar för inspelning för en kamera.

Lagringsinställningar

Åsidosätt lagringsinställningar visas bara om kameran är med i en kameragrupp. Bockas för om du vill åsidosätta gruppens lagringsinställningar för denna kamera.

Lagringsenhet anger vilken av de definierade lagringsenheterna som denna kamera ska använda för lagring av video. Lagringsenheter definieras i panelen Lagringsenheter för Ethiris Servern.

Minsta lagringsutrymme (MiB) anger hur mycket hårddiskutrymme som alltid ska skyddas för denna kameras video. När lagringsutrymmet för video blir fullt tar Ethiris Server automatiskt bort det äldsta videomaterialet för att göra plats för ny video. Om en av kamerorna i systemet spelar in mycket finns risken att video från andra kameror raderas. Genom att använda denna inställning kan du skydda en del utrymme för varje kamera.

Rensning

Åsidosätt rensningsinställning bockas för om du vill ändra rensningsinställningarna för den här kameran. Standard för kameror som inte är medlem i en kameragrupp är att följa de gemensamma inställningarna som definieras i den gemensamma panelen för hela Ethiris Server som heter Lagringsenheter. För kameror som är medlemmar i en kameragrupp är standarden att följa gruppens inställningar.

Radera gammal video automatiskt. Bocka för denna ruta om du vill att för gammal video automatiskt ska raderas.

Dygn, timmar & minuter definierar vilket videomaterial som ska raderas. All inspelad video som är äldre än vad som specificeras här kommer att automatiskt raderas från hårddisken.

Video på begäran

Åsidosätt inställning för Video på begäran visas bara om kameran är med i en kameragrupp. Bockas för om du vill åsidosätta gruppens inställning för Video på begäran.

Video på begäran bockas för om du inte vill att Ethiris Server ska hämta video från kameran hela tiden utan endast när det behövs, dvs. när någon klient vill visa livebilder från kameran eller om ett inspelningsvillkor för kameran är uppfyllt.

Observera att om detta val gjorts sätts Tid före till 0 för händelsestyrd inspelning.

Händelsestyrd inspelning

Åsidosätt inställning för Händelsestyrd inspelning visas bara om kameran är med i en kameragrupp. Bockas för om du vill åsidosätta gruppens inställningar för Händelsestyrd inspelning.

Bildfrekvens anger den bildfrekvens i bilder per sekund (eller vilken tidsenhet som nu har valts) när video lagras vid en händelsestyrd inspelning. Försäkra dig om att detta värde inte står i konflikt med det värde som angetts för bildfrekvens som ska användas vid hämtning av video i panelen Bildinställningar.

Tid före anger en tid i sekunder som inspelning ska ske innan händelsen har inträffat. Denna inställning bestämmer även maximal Instant replay-tid, alltså hur lång tid bakåt Instant replay kan visas.

Tid efter anger det antal sekunder som inspelningen ska fortsätta efter händelsen har inträffat (efter villkoret för RecordEvent (Händelsestyrd inspelning) inte längre är true (sant)).

Inkludera ljud när händelser spelas in anger om även ljud skall sparas när händelseinspelning sker, kräver att den anslutna kameran har detta aktiverat och stöds.

Kontinuerlig inspelning

Åsidosätt inställning för Kontinuerlig inspelning visas bara om kameran är med i en kameragrupp. Bockas för om du vill åsidosätta gruppens inställningar för Kontinuerlig inspelning.

Bildfrekvens anger den bildfrekvens som ska användas vid kontinuerlig inspelning. Försäkra dig om att detta värde inte står i konflikt med det värde som angetts för bildfrekvens som ska användas vid hämtning av video i panelen Bildinställningar.

Inkludera ljud vid kontinuerlig inspelning anger om även ljud skall sparas när kontinuerlig inspelning sker, kräver att den anslutna kameran har detta aktiverat och stöds.

Behörighet noden

Under noden Kamera i trädvyn finns också en Behörighet nod.

Ett antal specifika användaroperationer är definierade i Ethiris. För varje sådan operation kan du, om du vill, ange att användaren som ska utföra operationen måste vara medlem i en viss användargrupp. Denna användargrupp kan vara antingen en Ethirisanvändargrupp, en lokal grupp på datorn där Ethiris Server kör eller en global användargrupp i en domän eller i Active Directory (AD) om datorn och användarna är medlemmar i en domän. För att kunna ange en användargrupp i en domän är det nödvändigt att både datorn som kör Ethiris Server och användarkontot som används för inloggning är medlemmar i samma domän.

Behörighet popupmeny

Det finns ingen popupmeny för denna nod.

Behörighet panel

Dubbelklick på en Behörighet nod för en kamera i trädvyn öppnar tillhörande panel.

I denna panel kan du ange inställningar för kameran som rör åtkomstkontroll. De åtta användaroperationer som visas i listan kan sättas på Ethiris Server-nivå (gäller då för alla kameror), på gruppnivå (gäller då för alla kameror i gruppen) samt specifikt för varje kamera. I denna panel gör du inställningar för just den här kameran.

Som standard krävs ingen inloggning för att utföra olika användaroperationer i Ethiris. Alla användare har tillgång till alla funktioner. Om du vill begränsa åtkomsten till en viss användaroperation måste du ange vilken Windows användargrupp användaren måste vara medlem i för att få tillgång till användaroperationen. För att få tillgång till användaroperationen måste användaren logga in som en användare som är medlem i den angivna användargruppen.

Överst i panelen finns ett verktygsfält.

Behörighet panel verktygsfält

Följande kolumner ingår i listan över operationer i panelen Kamerabehörighet:

Användaroperation listar de operationer som du kan sätta inloggningskrav på för en kamera. Dessa är:

Visa kamera – Gör att kameran helt försvinner i Ethiris Client om inte en behörig användare är inloggad. Det blir som att kameran inte alls fanns i konfigurationen, Händelser och Alarm om kameran döljs, kameran visas inte i fliken Kameror etc.

Visa livevideo från kamera – Begränsar livevisning från denna kamera. I Ethiris Client visas meddelandet Behörighet saknas! i kameravyn om inte en behörig användare är inloggad. Se Figur 2.184.

Lyssna på ljud live från kamera – Ger tillgång till ljudingången på denna kamera.

Tala ut till kamera – Ger tillgång till kamerans/kamerornas ljudutgång om den är konfigurerad i Ethiris. Observera att denna behörighet på en kamera ger tillgång till samtliga kamerors ljudutgång som är knutna till denna kamera i panelen Koppla ihop ljudenhet med kamera.

PTZ-styrning – Begränsar alla optiska PTZ-operationer, dvs. du kan inte flytta eller zooma kameran om du inte är inloggad som en användare som är medlem i den grupp som krävs. Digital PTZ fungerar dock utan inloggning.

Manuell inspelning – Begränsar manuell inspelning via inspelningsknappen i Ethiris Client. Om ingen behörig användare är inloggad ger helt enkelt ett klick på inspelningsknappen ingen effekt. Ingen inspelning sker.

Visa inspelad video från kamera – Begränsar visning av inspelad video från den här kameran. I Ethiris Client visas meddelandet Behörighet saknas! i kameravyn i videospelaren om inte en behörig användare är inloggad.

Lyssna till inspelat ljud från kamera – Begränsar lyssningen av inspelat ljud från den här kameran. OBS! Detta privilegie krävs också för att export av ljud ska fungera.

Exportera video från kamera – Begränsar alla former av export. Om du inte är inloggad som en behörig användare kommer det inte att finnas några menyer som har med export att göra. Om du klickar på Exportknappen i videospelaren kommer endast kameror som du har behörighet att exportera att dyka upp i listan med kameror i Exportdialogen.

Exportera ljud från kamera – Begränsar export av ljud tillsammans med video.

Sök rörelse i inspelat material – Begränsar sökning efter rörelse i klientens videospelare. Om du inte är inloggad som en behörig användare kommer meddelandet Kan inte söka efter rörelse nu! att visas om du väljer menyalternativet Sök nästa rörelse i popupmenyn för kameran i klientens videospelare.

Visa kameralarm – Begränsar rätten att se larm och larmhändelser för larm relaterade till denna kamera om du inte är inloggad med tillräckliga privilegier.

OK, tillbaka till kolumnerna i listan över operationer i panelen Kamerabehörighet:

Åsidosätt måste uttryckligen bockas i för att kunna ändra Erforderlig användargrupp. En behörighetsinställning för en viss operation kan sättas på Ethiris Server-nivå eller kameragruppnivå (om kameran är med i en kameragrupp), vilket innebär att samtliga kameror har samma behörighetsinställning om de inte uttryckligen åsidosätts i panelen Kamerabehörighet genom att bocka för Åsidosätt.

Erforderlig användargrupp anger vilken användargrupp som den inloggade användaren måste vara medlem i för att få tillgång till den här funktionen. Ett tomt fält innebär att ingen inloggning krävs. Du kan bläddra efter tillgängliga användargrupper genom att klicka på Bläddra-knappen till höger om denna kolumn.

Spårning kan bockas för om du vill logga när en viss operation utförs. För varje operation där Spårning har valts, kommer systemet att logga uppgifter om tidpunkt, vilken operation som utfördes, vem som utförde den, vilken klientdator som användes och eventuellt ytterligare information beroende på vilken operation som utfördes.

Det är tillåtet att välja Spårning för en viss operation, utan att samtidigt kräva inloggning genom att specificera en användargrupp för operationen. Operationen kommer att loggas ändå, men om ingen har loggat in kan naturligtvis inga uppgifter om aktuell användare loggas.

Spårningsloggen kan visas i panelen Händelser i Ethiris Client.

Ärvd användargrupp är enbart information om aktuell inställning för Ethiris Server-nivån (eller kameragrupp-nivån om kameran är med i en kameragrupp). För att åsidosätta denna, bocka för checkrutan Åsidosätt.

Ärvd spårning är enbart information om aktuell inställning för Ethiris Server-nivån. För att åsidosätta denna, bocka för checkrutan Åsidosätt.

Ärvd användargrupp och Ärvd spårning fungerar enligt följande regler i denna panel:

Om kameran är medlem i en kameragrupp, ärver kameran erforderlig användargrupp respektive spårning från gruppen i första hand.

I andra hand, samt om kameran inte är medlem i en kameragrupp, ärvs motsvarande från de globala inställningarna för Behörighet.

Behörighet per klienttyp noden

Under noden Behörighet i trädvyn finns en Behörighet per klienttyp nod.

Syftet med denna nod är att kunna göra specifika behörighetsinställningar för olika typer av klienter. I dagsläget kan man göra inställningar för Ethiris Admin, Ethiris Client, Ethiris Mobile respektive WideQuick EthirisView.

Behörighet per klienttyp popupmeny

Det finns ingen popupmeny för denna nod.

Behörighet per klienttyp panel

Dubbelklick på en Behörighet per klienttyp nod för en kamera i trädvyn öppnar tillhörande panel.

I listan finns samma kolumner och samma operationer som i listan för Kamerasäkerhet. Skillnaden är att operationerna är uppdelade för Ethiris Admin, Ethiris Client, Ethiris Mobile, Ethiris SDK samt WideQuick EthirisView. Se föregående avsnitt för en förklaring av de olika kolumnerna och operationerna.

För respektive klienttyp finns de operationer som är relevanta för just den typen av klient.

Ärvd användargrupp och Ärvd spårning fungerar enligt följande regler i denna panel:

I första hand ärvs från erforderlig användargrupp respektive spårning definierad under Behörighet för kameran.

I andra hand, om kameran är medlem i en kameragrupp, ärvs motsvarande från Behörighet per klienttyp för gruppen.

I tredje hand, om kameran är medlem i en kameragrupp, ärvs från Behörighet för gruppen.

I fjärde hand, eller om kameran inte är medlem i en kameragrupp, ärvs från de globala inställningarna Behörighet per klienttyp.

I sista hand, ärvs från de globala inställningarna definierade under Behörighet.

PTZ noden

För s.k. PTZ-kameror finns det en PTZ nod under kameranoden i trädvyn.

Syftet med denna nod är att göra vissa inställningar avseende PTZ samt hur Ethiris kommunicerar med kameran för PTZ.

PTZ popupmeny

Det finns ingen popupmeny för denna nod.

PTZ panel

Dubbelklick på en PTZ-nod för en kamera i trädvyn öppnar tillhörande panel.

I denna panel kan du göra vissa inställningar om hur Ethiris skall hantera denna kameras PTZ. Du kan panorera, tilta och zooma kameran som vanligt med musen, tangentbordet.

Följande inställningar finns i panelen:

Hämta PTZ-läge automatiskt anger i sekunder hur ofta Ethiris Server ska fråga kameran efter dess aktuella PTZ-läge. Normalt är detta funktion avstängd eftersom Ethiris Server automatiskt hämtar PTZ-läget när kameran har styrts till en ny position.

Kontinuerlig Rörelsehastighet anger i % hur fort kameran ska röra sig i förhållande till dess maxhastighet för kontinuerlig rörelse. 100 anger högsta möjliga hastighet.

PTZ-hastighet anger i % hur fort kameran ska röra sig till en ny position. Detta kan vara en preset (förinställd) position eller bara ett kommando från Ethiris Client för at t.ex. centrera bilden mot en viss punkt.

Skalfaktor för stegvis zoomning anger i % hur stora steg kameran ska zooma i förhållande till normala zoomningssteg. Det finns två olika sätt att zooma stegvis i Ethiris. Tänk dig att hela zoomområdet ligger mellan 0 – 10 000 där 0 är maximalt utzoomad och 10 000 är maximalt inzoomad. De två olika sätten att zooma använder sig av följande zoomsteg:

Ett steg på musens skrollhjul: 240.

+/- tangenterna: 60.

Det innebär att för att gå från maximalt utzoomad till maximalt inzoomad via Zoom in-knappen i kontrollpanelen måste man klicka 20 gånger (10 000/500).

Normalt är skalfaktor för stegvis zoomning 100, vilket innebär att ovanstående zoomsteg gäller. Men man kan både öka och minska skalfaktorn. En skalfaktor på 20 innebär t ex att ett steg på musens skrollhjul motsvarar ett zoomsteg på 48.

PTZ Kommandointervall anger hur ofta Ethiris Server får skicka PTZ kommandon till kameran. Vissa kameror klarar bara av få PTZ kommandon per sekund, medan andra klarar flera 10-tals kommandon per sekund. Ju fortare Ethiris Server kan skicka PTZ kommandon till kameran desto mer responsiv känns kameran.

PTZ-styrning, föredra relativ eller absolut positionering av kameran. Standardvärdet är att föredra relativ positionering. Det kan hända att vissa kameror inte hanterar relativa kommandon så bra. I de fallen finns möjlighet att i stället låta Ethiris Server skicka absoluta PTZ kommandon till kameran.

Dessa inställningar är gemensamma för kameran.

Sedan har vi ett antal knappar för att styra kameran till gränslägena för Pan, Tilt och Zoom. Beroende på vad kameran stödjer kan det hända att vissa av knapparna är utgråade.

Gå till gränsläget innebär helt enkelt att kameran styrs till det gränsläge för vilket du har klickat på knappen. Detta kan användas för att kontrollera att kameran fungerar som det skall och att PTZ-styrningen av kameran fungerar från Ethiris Server.

Förinställda positioner noden

Under noden PTZ för en kamera i trädvyn finns en Förinställda positioner nod.

Syftet med denna nod är att skapa Förinställda positioner. Ett obegränsat antal kan skapas för varje kamera. Positionerna kan sedan användas i ronderingslistor eller som de är för manuell och automatisk förflyttning till enskilda positioner.

Förinställda positioner popupmeny

Högerklick på en sådan nod öppnar en meny.

Ny->Förinställd position lägger till en ny Förinställd position definition för denna kamera. Det har samma effekt som att klicka på knappen Lägg till ny förinställd position i verktygsfältet. En ny rad skapas i listan över förinställda positioner i panelen Förinställda positioner.

Förinställda positioner panel

Dubbelklick på en Förinställda positioner nod för en kamera i trädvyn öppnar tillhörande panel.

I denna panel kan du lägga till, radera och ändra existerande förinställda positioner. I kameravyn till vänster kan du manövrera PTZ-kameran med musen.

Överst i panelen till höger finns ett verktygsfält.

Förinställda positioner panel verktygsfält

Följande kolumner ingår i listan med Förinställda positioner i panelen Förinställda positioner:

Namn är önskat namn på den förinställda positionen. Detta namn används för att identifiera positionen i olika sammanhang i Ethiris Client, t ex när man högerklickar i en kameravy så visas en lista med tillgängliga förinställda positioner för aktuell kamera i en popupmeny.

Pan är panoreringsvärdet som är lagrat för denna position. Det kan ändras manuellt direkt i cellen, men oftast läses det automatiskt från aktuell position från kameran.

Tilt är tiltvärdet som är lagrat för denna position. Det kan ändras manuellt direkt i cellen, men oftast läses det automatiskt från aktuell position från kameran.

Zoom är zoomvärdet som är lagrat för denna position. Det kan ändras manuellt direkt i cellen, men oftast läses det automatiskt från aktuell position från kameran.

Kamera PTZ Förinställda positioner variabler

När en Förinställd position definieras för en kamera skapas automatiskt ett antal variabler som du kan använda på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager.

Se Figur 2.193 för ett exempel där en förinställd position är vald och tillhörande variabler visas i den nedre panelen (inringade).

Vi kommer att diskutera skript och variabler mer senare i manualen, men det verkar vara en god idé att kort beskriva variablerna direkt.

InPosition (I position) är en endast läsbar variabel. Den har värdet true (sant) när kameran befinner sig i den förinställda positionen.

PanPos (Panoreringsposition) är en endast läsbar variabel. Den innehåller aktuell panoreringsposition för kameran.

Preset (Förinställ) är en skrivbar variabel, vilket innebär att den kan aktiveras via skript eller t.ex. en knapp i Ethiris Client. När värdet i variabeln är true (sant) går kameran till den förinställda positionen.

TiltPos (Tiltposition) är en endast läsbar variabel. Den innehåller aktuell tiltposition för kameran.

ZoomPos (Zoomposition) är en endast läsbar variabel. Den innehåller aktuell zoomposition för kameran.

Ronderingar noden

Under noden PTZ för en kamera i trädvyn finns en nod Ronderingar.

Syftet med denna nod är att skapa Ronderingar, dvs. listor med förinställda positioner. Ett obegränsat antal kan skapas för varje kamera. Ronderingslistorna kan sedan aktiveras antingen automatiskt via skript eller manuellt t.ex. via en knapp i Ethiris Client.

Ronderingar popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Rondering lägger till en ny ronderingsdefinition för denna kamera. Detta har samma effekt som att klicka på verktygsknappen Lägg till ny rondering i panelen Ronderingar. En ny rad skapas i listan med ronderingar i panelen Ronderingar.

Ronderingar panel

Dubbelklick på en Ronderingar nod för en kamera i trädvyn öppnar tillhörande panel.

I denna panel kan du lägga till, radera och ändra namn på existerande ronderingar.

Överst i panelen finns ett verktygsfält.

Rondering panel verktygsfält

Följande kolumner ingår i ronderingslistan i panelen Ronderingar:

Ronderingens namn är önskat namn på ronderingen. Detta namn används för att identifiera ronderingen i olika sammanhang.

Rondering noden

Under noden Ronderingar för en Kamera i trädvyn kan det finnas en eller flera Rondering noder.

Syftet med dessa noder är att lägga in förinställda positioner för ronderingarna och eventuellt ställa in en tid för varje position.

Rondering popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar ronderingen från serverns konfiguration. Att välja detta menyalternativ är det samma som att klicka på knappen Radera valda ronderingar i verktygsfältet i panelen Ronderingar som beskrivs ovan.

Rondering panel

Dubbelklick på en Rondering nod för en kamera öppnar tillhörande panel.

I denna panel kan du lägga till, radera och ändra befintliga förinställda positioner i ronderingslistan. I kameravyn till vänster kan du styra PTZ-kameran med musen, men syftet med kameravyn är att kunna testa ronderingen och se vad som händer.

Till höger i panelen finns två listor. Den övre är de förinställda positioner som ingår i ronderingen. Den nedre listan är en lista med tillgängliga positioner för den här kameran.

I den här panelen finns flera verktygsfält.

Rondering panel verktygsfält

Följande fält ingår i panelen Rondering:

Namn är önskat namn för ronderingen. Detta namn används för att identifiera ronderingen.

I ronderingslistan med förinställda positioner finns två kolumner:

Position är namnet på den förinställda positionen. Detta värde är enbart läsbart.

Tid är som standard 10 sekunder. Du kan ändra detta till önskat värde för respektive position.

Rondering variabler

När en rondering definieras för en kamera skapas automatiskt ett antal variabler som kan användas på en hel del olika sätt, t ex i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.204 för ett exempel på när en Rondering är vald och tillhörande variabler visas i den nedre panelen (inringade).

Vi kommer att diskutera Skript och variabler mer längre fram i manualen, men det känns som en god idé att kort beskriva några variabler här och nu.

Random (Slumpmässig) är en skrivbar variabel, vilket innebär att den kan aktiveras via skript eller t.ex. via en knapp i Ethiris Client. När variabeln är true (sann) startar ronderingen och de förinställda positionerna väljs i slumpmässig ordning.

Sequential (I sekvens) är en skrivbar variabel, vilket innebär att den kan aktiveras via skript eller t.ex. via en knapp i Ethiris Client. När variabeln är true (sann) startar ronderingen och de förinställda positionerna väljs i den ordning de ligger i listan.

Vandaldetektion noden

Det finns alltid en Vandaldetektion nod under var Kamera nod.

Figur . Noden Vandaldetektion för en kamera i Ethirisutforskarens trädvy.

Vandaldetektion popupmeny

Det finns ingen popupmeny för denna nod.

Vandaldetektion panel

Dubbelklick på en Vandaldetektion nod i trädvyn öppnar tillhörande panel.

I denna panel kan du aktivera vandaldetektion för kameran och justera dess inställningar. Vandaldetektion kan användas för att detektera om någon försöker mixtra med kameran och även om bilderna från kameran är för ljusa eller för mörka för att vara användbara. Detta är en inbyggd funktion i Ethiris som kan aktiveras för önskade kameror. Detekteringen körs var 5:e sekund. Flera signaler genereras automatiskt i Ethiris Servers datalager och kan användas i t.ex. skript. De fyra signaler som mest sannolikt används är Tampering, SceneChange (mixtring), FullFrameMovement (full bildförflyttning), BrightImage (ljus bild) och DarkImage (mörk bild). Dessa signaler kan övervakas och användas för att aktivera andra funktioner i Ethiris, såsom att skicka ett SMS för att uppmärksamma en operatör på vandalisering av en kamera.

Tampering är ett larm som aktiveras om någon av nedanstående signaler aktiveras.

SceneChange aktiveras om kameran täcks av t ex en plastpåse eller om kameran tappar fokus.

FullFrameMovement aktiveras om kameran flyttas ur position, dvs. om hela bilden flyttas.

BrightImage aktiveras om bilden från kameran är så ljus att den inte kan användas för vandaldetektion.

DarkImage aktiveras om bilden från kameran är så mörk att den inte kan användas för vandaldetektion.

När Vandaldetektion aktiveras visas ett antal inställningar i panelen.

Känslighet kan sättas till fyra olika värden. Det mest känsliga värdet Hög innebär att endast en liten del av kameran behöver täckas för att aktivera Tampering-signalen. Det minst känsliga värdet Låg innebär att större delen av kameran måste täckas för att Tampering-signalen ska aktiveras. Sensitivity-signalens värde kan ändras såväl från skript som i denna panel. Du kan t.ex. ändra känsligheten baserat på ett schema.

Återhämtning. När Tampering-signalen har aktiverats så kan du välja om de nya omständigheterna är den normala situationen eller om de gamla omständigheterna, som gällde innan vandalismen detekterades, fortfarande ska betraktas som normala. Denna anpassning kan bestämmas genom att välja Långsam eller Snabb återhämtning. Långsam återhämtning innebär att det tar mellan 30 sekunder och en timme innan de nya omständigheterna anses vara normala medan Snabb återhämtning innebär att det tar max 20 sekunder. Tiden för långsam återhämtning beror på hur stor förändringen i bilden är jämfört med den normala bilden.

Aktiva analyser. Här väljer du vilka analyser som ska vara aktiva för den här kameran. Exempelvis kan du undanta DarkImage för en kamera som sitter där det normalt kan bli helt mörkt.

Notera Vandaldetektering utförs alltid på den primära videoströmmen på en kamera när mer än en videoström är definierad.

Rörelsedetektorer noden

Under varje kamera i trädvyn finns det en Rörelsedetektorer nod. Detta är en samlingsnod för alla rörelsedetekteringsdefinitioner för kameran.

Rörelsedetektorer popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Rörelsedetektor lägger till en ny rörelsedetekteringsdefinition för kameran. Den är synlig omedelbart i trädvyn som en ny rörelsedetektornod. Skulle du ha öppnat panelen Rörelsedetektorer, skulle den nya rörelsedetektorn läggas till där också.

Rörelsedetektorer panel

Dubbelklick på noden Rörelsedetektorer i trädvyn öppnar motsvarande panel.

Denna panel består av en lista med alla för tillfället definierade rörelsedetektorer för kameran.

Överst i panelen finns ett verktygsfält.

Rörelsedetektorer panel verktygsfält

Rörelsedetektorer panel rörelsedetektorerlista

Rörelsedetektorerlistan består av flera kolumner.

Namn är namnet på rörelsedetektorn. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon som indikerar fel att visas till vänster om kolumnen Namn.

Känslighet. Varje pixel i en bild är uppbyggd av tre färgkomponenter, röd, grön och blå (RGB). Varje färgkomponent kan anta värden mellan 0–255. Skillnaden mellan varje färgkomponents värde i den aktuella bilden jämförs med motsvarande färgkomponent i den föregående bilden, pixel för pixel. Om skillnaden är större än den inställda känsligheten (0–100%) anses denna pixel ha en rörelse. En känslighet närmare max kräver en mindre skillnad i färgvärdet medan en känslighet närmare 0 kräver större skillnad i färg. I förhandsgranskningsfönstret indikeras pixlar som har detekterat rörelse med grön, gul eller röd färg.

Gula pixlar indikerar enstaka pixlar med rörelse men som filtrerats bort pga. inställningen för Brusreducering. Dessa är inte med i beräkningen av den totala rörelsemängden utan dessa anses vara brus i bilden.

Sammanhängande pixlar med rörelse indikeras med grön färg. Om den totala rörelsedetekteringen överskrider inställd triggningsnivå indikeras sammanhängande pixlar i rörelse med röd färg.

Upplösning anger hur stor andel av pixlarna i bilden som skall kontrolleras för rörelse. Om man anger max värde (1/1) så kontrolleras samtliga pixlar. För att minska belastningen på datorn kan man välja att inte undersöka alla pixlar i bilderna. Minskar man t.ex. värdet ½ (1 av två, dvs. var annan) kontrolleras bara varannan pixel såväl horisontellt som vertikalt, således i genomsnitt var 4:e pixel. Minskar man ytterligare ett steg till 1/3 så kontrolleras bara var 3 pixel i vardera riktningen, således var 9:e pixel, o.s.v. Lägsta upplösning 1/10 innebär således att var 10:e pixel i vardera riktningen kontrolleras vilket betyder var 100:e pixel. I förhandsgranskningsytan kan man kontinuerligt se vilka pixlar som detekterar rörelser indikerade med grön, gul eller röd färg (se Känslighet ovan).

Triggningsnivå anger hur stor andel av pixlarna (1.00-100.00%) inom den kontrollerade ytan som måste indikera rörelse för att man skall starta inspelning av bilder. Kan anges i 100-dels %.

I förhandsgranskningsfönstret visas aktuell rörelsenivå i en mätare till vänster. Under mätaren står mängden rörelse i %. Mitt på mätaren finns ett streck som symboliserar aktuell gräns för triggning. Stapeln i mätaren är gul så länge mängden rörelse ligger under gränsen och stapeln blir röd när gränsen överskrids.

Notera Rörelsedetektering utförs alltid på den primära videoströmmen på en kamera när mer än en videoström är definierad.

Rörelsedetektor noden

Under noden Rörelsedetektorer för en kamera i trädvyn kan eventuellt en eller flera Rörelsedetektor noder finnas.

Syftet med dessa noder är att ange detaljerade inställningar för en rörelsedetektor om nödvändigt.

Rörelsedetektor popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar rörelsedetektorn från serverns konfiguration. Att välja detta menyalternativ har samma effekt som att klicka på knappen Radera valda rörelsedetektorer i verktygsfältet i panelen Rörelsedetektorer som beskrivs ovan.

Rörelsedetektor panel

Dubbelklick på en Rörelsedetektor nod för en kamera i trädvyn öppnar motsvarande panel.

I denna panel kan du finjustera inställningarna för en rörelsedetektor. För att hjälpa dig att bestämma en lämplig triggningsnivå finns en rörelsemätare till vänster som visar aktuell rörelsenivå i bilden. I exemplet ovan är rörelsenivån 8.31%, vilket i detta fall överskrider triggningsnivån som är satt till 5.00%. När triggningsnivån överskrids har rörelsemätaren röd färg och pixlar med rörelse i bilden är också rödfärgade.

Följande fält ingår i panelen Rörelsedetektor:

Namn är önskat namn på rörelsedetektorn. Detta namn används för att identifiera rörelsedetektorn.

Triggningsnivå är samma som beskrevs ovan i avsnitt Rörelsedetektorer panel på sidan 2:151.

I denna panel finns tre knappar med fördefinierade inställningar; Okänslig, Standard och Känslig. När du skapar en ny rörelsedetektor är läget Standard förvalt. Följande inställningar är fördefinierade för de tre olika inställningarna:

Genom att klicka på någon av knapparna ändras parametrarna enligt ovanstående tabell.

Om du ändrar värdet för någon av dessa 6 parametrar kommer inställningarna att betecknas som användardefinierade och följaktligen är ingen av de tre knapparna markerade (om du inte råkar ange värden som exakt matchar någon av de tre fördefinierade inställningarna).

Exkludera yta från rörelsedetektering kan bockas i för att maskera delar av bilden. Ibland vill du inte övervaka hela bilden. Det kan finnas föremål i bilden som hela tiden rör på sig, t.ex. en buske som rör sig i vinden. Vissa delar av bilden kanske inte är relevanta att övervaka. Då kan du maska oönskade delar av bilden genom att måla över dem.

Bocka för checkrutan, ställ in önskad pennstorlek och måla med vänster musknapp i bilden. Du kan radera masken med höger musknapp.

Knappen Rensa mask raderar all maskning i bilden helt och hållet, dvs. hela bilden övervakas.

Knappen Fyll mask maskar hela bilden. Konsekvensen av detta är att ingen del av bilden övervakas. Självklart är detta ingen vettig inställning. Men, om endast en liten del av bilden ska övervakas är detta ett snabbt sätt att åstadkomma detta.

I exemplet ovan är övre vänstra delen av bilden maskad.

Ju mindre yta Ethiris behöver övervaka, desto mindre belastning på datorn. Så ta för vana att maska bort onödiga delar av bilden.

Observera att maskningen inte på något sätt påverkar det inspelade materialet. Hela bilden spelas in omaskad, det är bara rörelsedetekteringen som sker i en mindre del av bilden.

Avancerade inställningar

Det finns en knapp i panelen som döljer ytterligare fält som används för avancerade inställningar. Klicka på denna knapp för att vissa fält för avancerade inställningar.

Följande fält ingår i de avancerade inställningarna i panelen Rörelsedetektor:

Brusreducering används för att filtrera bort brus ut bilden. Det finns 9 nivåer av brusreducering som sträcker sig från Ingen till Max. Standardinställningen filtrerar bort smått och medelstort brus. För att få exakt samma funktion som i tidigare versioner av Ethiris, sätt brusreduceringen till 1, d.v.s. ett steg till höger om Ingen. Bortfilterat brus kommer att indikeras med gult i bilden, så det är lätt att se vad som filtreras bort när du ändrar inställningen.

Bakgrundsfiltrering används för att få en större signifikans i rörelserna. Utan bakgrundsfiltrering jämförs varje ny bild med föregående bild. Med bakgrundsfiltrering jämförs i stället den nya bilden med en syntetiskt framställd bakgrundsbild, vilket ger större skillnader i rörelser.

Antal bilder. En medelvärdesbild av flera bilder bakåt i tiden används som bakgrundsbild att jämföra nya bilder med. Här anges hur många bilder bakgrundsbilden ska beräknas ifrån.

Filtreringstid. Här anges hur lång tid tillbaka i tiden som bakgrundsbilden ska beräknas.

Om antal bilder är 4 och filtertiden är 12 sekunder innebär det att var 3:e sekund plockas en bild för medelvärdeberäkning av bakgrundsbilden och de 4 senaste bilderna ingår i beräkningen.

Känslighet är samma som beskrev ovan i avsnitt Rörelsedetektorer panel på sidan 2:151.

Upplösning är samma som beskrevs ovan i avsnitt Rörelsedetektorer panel på sidan 2:151.

Mät endast på key-frames. Vi rekommenderar starkt att denna ruta bockas för. Den har stor effekt på prestanda om videoformatet från kameran är MPEG-4, H.264 eller H.265. I dessa fall slipper Ethiris Server att packa upp s.k. P-frames som kommer i bildströmmen. En MPEG-4/H.264/H.265 bildström består av både key-frames och P-frames. Key-frames (Kompletta bilder) kommer ganska sällan, kanske 1 – 2 gånger per sekund och efter en key-frame kommer ett antal P-frames (förändringsbilder).

Antal bilder för triggning. Här kan man ange hur många jämförelser i följd som måste ligga över triggningsgränsen innan det blir ett riktigt larm.

Detta kan vara användbart för att filtrera bort falsklarm beroende av kameror som skiftar i ljusstyrka eller att någon tänder/släcker en lampa som påverkar kameran.

Triggningsnivå. Detta är bara ytterligare ett sätt att sätta triggningsnivån. I detta fält är det lättare att finjustera nivån eftersom du kan sätta den i hundradels procent.

Rörelsedetektor variabler

När en rörelsedetektor definieras för en kamera skapas automatiskt ett antal variabler som kan användas på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.217 för ett exempel på när en Rörelsedetektor är vald och tillhörande variabler visas i den nedre panelen (inringade).

Vi kommer att diskutera Skript och variabler mer längre fram i manualen, men det känns som en god idé att kort beskriva några variabler här och nu. Som du kan se i bilden ovan finns det en hel del variabler för en rörelsedetektor. De flesta av dem är till för att kunna justera värden via skript eller via OPC

De två inringade variablerna är de som används oftast, speciellt Motion.

Motion (Rörelse) är en enbart läsbar variabel som är true (sann) när rörelsenivån i bilden överskrider triggningsnivån. Detta är den överlägset mest använda av rörelsedetekteringsvariablerna. För mer information om hur du använder den i skript, se Kom igång med Ethiris manualen.

Enable (Aktivera) är en skrivbar variabel, vilket innebär att den kan aktiveras via skript eller t.ex. via en knapp i Ethiris Client. Syftet med variabeln är att stänga av eller slå på rörelsedetektorn. När variabeln är true (sann) körs rörelsedetekteringen, när den är false (falsk) körs den inte. Variabeln Enable är ett bra sätt att styra när rörelsedetekteringen ska vara aktiv, t.ex. via ett schema. Observera att när Enable är false (falsk) körs inte rörelsedetekteringen, vilket innebär att Ethiris Server har mindre att göra och resurser sparas.

Ljudenheter noden

Under varje Ethiris Server i trädvyn, finns det en ljudenheternod. Detta är en samlingsnod för alla ljudenheter som är anslutna till servern. I dagsläget stödjs endast ljudenheter från Axis. Som en bonus kan man även lägga upp alla Axiskameror som ljudenheter. Detta kräver dock att firmware i kameran är 4.40 eller nyare.

I/O-moduler popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Ljudenhet lägger till en ny Ljudenhet till serverkonfigurationen. Den blir omedelbart synlig i trädvyn som en ny nod. Om du har öppnat panelen Ljudenheter skulle den nya Ljudenheten synas där också.

Observera ikonen som indikerar fel till vänster om den nya ljudenheten. Detta beror på att den nya ljudenheten ännu inte har någon IP-adress samt att den ännu inte undersökts så att Ethiris kan bygga konfigurationen utgående från enhetens konfiguration. Det finns ikoner längre upp i trädet som varnar för att det finns felaktigheter längre ned i konfigurationsträdet.

Ljudenheter panel

Dubbelklick på noden Ljudenheter trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla ljudenheter som för tillfället ingår i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Ljudenheter panel verktygsfält

Ny Ljudenhet

När du lägger till en ny Ljudenhet är ingen IP-adress inmatad. I detta fall måste detta göras manuellt. Efter att IP-adress och eventuellt användarnamn och lösenord är inmatade måste enheten uppdateras för att Ethiris Server skall få reda på aktuell konfiguration i ljudenheten.

Ljudenheterpanelens ljudenhetlista

Ljudenhetlistan består av flera kolumner.

Namn är ljudenhetens namn. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om ljudenheten i listan.

Används är förbockad som standard, vilket innebär att ljudenheten ska användas och att Ethiris Server kommunicerar med ljudenheten. Om den inte är förbockad kommer Ethiris Server således inte att kommunicera med ljudenheten.

Tillverkare är tillverkaren av ljudenheten. Varje tillverkare har en specifik uppsättning tillgängliga modeller av ljudenheter som stödjs i Ethiris. Denna kolumn består av en lista med tillgängliga tillverkare.

Modell är modellen på ljudenheten. Här står det [Probe] (eller modellnamn innanför [ ]) i listan. Det innebär att Ethiris kan undersöka ljudenheten och på så sätt få reda på modell och hur den är konfigurerad.

Adress är IP-adressen för ljudenheten (eller DNS-namn om en DNS är tillgänglig).

Port är porten Ethiris ska använda, normalt 80.

Användarnamn är användarnamnet om ljudenheten kräver inloggning.

Lösenord är lösenordet om ljudenheten kräver inloggning.

Ljudenhet panel

Det finns ingen panel på denna nivå, utan panelen Ljudenheter öppnas.

Ljudenhetvariabler

När en Ljudenhet definieras skapas ett antal variabler automatiskt som kan användas på en massa olika sätt, t.ex. i skript, skicka via OPC till andra system eller för att presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin finns det ett tillhörande verktygsfönster som heter Variabelbläddrare som är dockat till höger av huvudramen. Variabelbläddraren innehåller alla tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.227 för ett exempel där en ljudenhet är vald och tillhörande variabler visas i den nedre panelen.

Vi kommer att diskutera skript och variabler mer senare i manualen.

I/O-moduler noden

Under varje Ethiris Server i trädvyn, finns det en I/O-moduler nod. Detta är en samlingsnod för alla I/O-moduler som är anslutna till servern. I dagsläget stödjs endast I/O-moduler från Axis. Som en bonus kan man även lägga upp alla Axiskameror som I/O-moduler. Detta kräver dock att firmware i kameran är 4.40 eller nyare.

I/O-moduler popupmeny

Högerklick på denna nod öppnar en meny.

Ny->I/O-modul lägger till en ny I/O-modul till serverkonfigurationen. Den blir omedelbart synlig i trädvyn som en ny nod. Om du har öppnat panelen I/O-moduler skulle den nya I/O-modulen synas där också.

Observera ikonen som indikerar fel till vänster om den nya I/O-modulen. Detta beror på att den nya I/O-modulen ännu inte har någon IP-adress samt att den ännu inte undersökts så att Ethiris kan bygga konfigurationen utgående från modulens konfiguration. Det finns ikoner längre upp i trädet som varnar för att det finns felaktigheter längre ned i konfigurationsträdet.

I/O-moduler panel

Dubbelklick på noden I/O-moduler trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla IO-moduler som för tillfället ingår i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

I/O-modulerpanel verktygsfält

Ny I/O-modul

När du lägger till en ny I/O-modul är ingen IP-adress inmatad. I detta fall måste detta göras manuellt. Efter att IP-adress och eventuellt användarnamn och lösenord är inmatade måste enheten uppdateras för att Ethiris Server skall få reda på aktuell konfiguration i I/O-modulen.

I/O-modulpanelens I/O-modullista

I/O-modullistan består av flera kolumner.

Namn är I/O-modulens namn. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om I/O-modulen i listan.

Används är förbockad som standard, vilket innebär att I/O-modulen ska användas och att Ethiris Server kommunicerar med I/O-modulen. Om den inte är förbockad kommer Ethiris Server således inte att kommunicera med I/O-modulen och varken ingångar eller utgångar kommer att fungera.

Tillverkare är tillverkaren av I/O-modulen. Varje tillverkare har en specifik uppsättning tillgängliga I/O-modulmodeller som stödjs i Ethiris. Denna kolumn består av en lista med tillgängliga tillverkare.

Modell är modellen på I/O-modulen. Här står det [Probe] (eller modellnamn innanför [ ]) i listan. Det innebär att Ethiris kan undersöka I/O-modulen och på så sätt få reda på modell och hur den är konfigurerad.

Adress är IP-adressen för I/O-modulen (eller DNS-namn om en DNS är tillgänglig).

Port är porten Ethiris ska använda, normalt 80.

Användarnamn är användarnamnet om I/O-modulen kräver inloggning.

Lösenord är lösenordet om I/O-modulen kräver inloggning.

I/O-modul panel

Det finns ingen panel på denna nivå, utan I/O-moduler panelen öppnas.

I/O-modulvariabler

När en I/O-modul definieras skapas ett antal variabler automatiskt som kan användas på en massa olika sätt, t ex i skript, skicka via OPC till andra system eller för att presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin finns det ett tillhörande verktygsfönster som heter Variabelbläddrare som är dockat till höger av huvudramen. Variabelbläddraren innehåller alla tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.237 och Figur 2.238 för ett exempel där en I/O-modul är vald och tillhörande variabler visas i den nedre panelen (några av dessa är inringade).

Vi kommer att diskutera skript och variabler mer senare i manualen, men det känns som en god idé att kort beskriva några av variablerna nu direkt.

Det finns ett antal variabler för en I/O-modul. Dessutom finns själva I/O-signalerna representerade. Antalet ingångar och utgångar beror på konfigurationen av I/O-modulen och kan således variera.

Input (Ingång ) är en läsbar variabel som representerar status på en fysisk ingång på I/O-modulen.

Output (Utgång ) är en variabel som är både skrivbar och läsbar. Att den är läsbar innebär att man från skript kan läsa värdet på variabeln. Beroende på vilket stöd som finns så kan det vara så att det lästa värdet representerar det faktiska värdet på utgången på I/O-modulen även om värdet skulle vara ändrat utanför Ethiris kontroll. I annat fall representerar det lästa värdet endast det senast skriva värdet i Ethiris Servers datalager.

Dörrenheter noden

Under varje Ethiris Server i trädvyn, finns det en Dörrenheter nod. Detta är en samlingsnod för alla Dörrenheter som är anslutna till servern. I dagsläget stödjs endast Dörrenheter från Axis, alltså A1001.

Dörrenheter popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Dörrenhet lägger till en ny Dörrenhet till serverkonfigurationen. Den blir omedelbart synlig i trädvyn som en ny nod. Om du har öppnat panelen Dörrenheter skulle den nya dörrenheten synas där också.

Observera ikonen som indikerar fel till vänster om den nya Dörrenheten. Detta beror på att den nya Dörrenheten ännu inte har någon IP-adress samt att den ännu inte undersökts så att Ethiris kan bygga konfigurationen utgående från enhetens konfiguration. Det finns ikoner längre upp i trädet som varnar för att det finns felaktigheter längre ned i konfigurationsträdet.

Kameraassociationer panel

Dubbelklick på noden Kameraassociationer i trädvyn öppnar tillhörande panel.

Denna panel består av tre delar. Uppe till vänster ser man en kombinerad trädvy och lista med alla dörrenheter som finns i konfigurationen. Trädvyn visar konfigurationen av dörrenheterna avseende vilka dörrar som är konfigurerade och för varje dörr, vilka åtkomstpunkter som finns. För varje dörrenhet, dörr och åtkomstpunkt genereras ett eller flera händelser och/eller alarm. Via denna lista kan man associera kameror med dessa händelser/alarm vilket innebär att automatisk inspelning av händelser kommer att ske när händelserna/alarmen aktiveras av dörrenheten.

Notera att om man ansluter mot ett A1001 kluster, så kommer endast de dörrar som är fysiskt kopplade till var enhet att visas. Man måste därför ansluta mot alla enheter i klustret, för att få tillgång till samtliga dörrar.

Uppe till höger finns en lista med alla kameror som finns i konfigurationen. Längst ner finns en lista där man associerar eller tar bort en associerad kamera med händelser/alarm.

För att associera kameran Back Door med alarmet CasingOpen, markerar man raden med alarmet (1) man vill associera med en kamera (2) och drar och släpper sedan den eller de kamerorna på den gråa (3) ytan i listan med associerade kameror.

Det går bra att markera flera händelser/alarm i listan uppe till vänster och sedan dra och släppa en kamera i listan där nere. Kameran associeras då med alla markerade händelser/alarm. Det går också att markera exempelvis en dörr i listan där uppe, i detta exempel Door 1. Kameran man drar och släpper i listan med associerade kameror kommer då att associeras med alla händelser och larm som dörren har.

Överst i panelen finns ett verktygsfält.

Kameraassociationer verktygsfält

Dörrenheter panel

Dubbelklick på noden Dörrenheter i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla Dörrenheter som för tillfället ingår i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Dörrenheterpanel verktygsfält

Ny dörrenhet

När du lägger till en ny Dörrenhet är ingen IP-adress inmatad. I detta fall måste detta göras manuellt. Efter att IP-adress och eventuellt användarnamn och lösenord är inmatade måste enheten uppdateras för att Ethiris Server skall få reda på aktuell konfiguration i dörrenheten.

Dörrenhetpanelens dörrenhetlista

Dörrenhetlistan består av flera kolumner.

Namn är dörrenhetens namn. Detta namn måste vara unikt inom konfigurationen.

Tillverkare är tillverkaren av dörrenheten. Varje tillverkare har en specifik uppsättning tillgängliga dörrenhetsmodeller som stödjs i Ethiris. Denna kolumn består av en lista med tillgängliga tillverkare.

Modell är modellen på dörrenheten. Här står det [Probe] (eller modellnamn innanför [ ]) i listan. Det innebär att Ethiris kan undersöka dörrenheten och på så sätt få reda på modell och hur den är konfigurerad.

Adress är IP-adressen för dörrenheten (eller DNS-namn om en DNS är tillgänglig).

Port är porten Ethiris ska använda, normalt 80.

Användarnamn är användarnamnet om dörrenheten kräver inloggning.

Lösenord är lösenordet om dörrenheten kräver inloggning.

Dörrenhet panel

Det finns ingen panel på denna nivå.

Dörrenhetvariabler

När en dörrenhet definieras skapas ett antal variabler automatiskt som kan användas på en massa olika sätt, t.ex. i skript, skicka via OPC till andra system eller för att presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin finns det ett tillhörande verktygsfönster som heter Variabelbläddrare som är dockat till höger av huvudramen. Variabelbläddraren innehåller alla tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.252 för ett exempel där en Dörrenhet är vald och tillhörande variabler visas i den nedre panelen.

Vi kommer att diskutera skript och variabler mer senare i manualen.

Dörrarpanel

Det finns ingen panel på denna nivå.

Dörrnoden

Under en dörrenhet i trädvyn, finns det en nod för varje Dörr som är konfigurerad i dörrenheten.

Dörrpanel

Det finns ingen panel på denna nivå.

Dörrvariabler

När en dörrenhet definieras skapas ett antal variabler automatiskt som kan användas på en massa olika sätt, t.ex. i skript, skicka via OPC till andra system eller för att presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin finns det ett tillhörande verktygsfönster som heter Variabelbläddrare som är dockat till höger av huvudramen. Variabelbläddraren innehåller alla tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.254 för ett exempel där en Dörr är vald och tillhörande variabler visas i den nedre panelen.

Vi kommer att diskutera skript och variabler mer senare i manualen.

Behörighet noden

Under noden Dörr i trädvyn finns också en Behörighet nod.

Ett antal specifika användaroperationer är definierade i Ethiris. För varje sådan operation kan du, om du vill, ange att användaren som ska utföra operationen måste vara medlem i en viss användargrupp. Denna användargrupp kan vara antingen en Ethirisanvändargrupp, en lokal grupp på datorn där Ethiris Server kör eller en global användargrupp i en domän eller i Active Directory (AD) om datorn och användarna är medlemar i en domän. För att kunna ange en användargrupp i en domän är det nödvändigt att både datorn som kör Ethiris Server och användarkontot som används för inloggning är medlemmar i samma domän.

Behörighet popupmeny

Det finns ingen popupmeny för denna nod.

Behörighet panel

Dubbelklick på en Behörighet nod för en dörr i trädvyn öppnar tillhörande panel.

I denna panel kan du ange inställningar för dörren som rör åtkomstkontroll. Användaroperationen som visas i listan kan sättas både på Ethiris Server-nivå (gäller då för alla dörrar) och specifikt för varje dörr. I denna panel gör du inställningar för just den här dörren.

Som standard krävs ingen inloggning för att utföra olika användaroperationer i Ethiris. Alla användare har tillgång till alla funktioner. Om du vill begränsa åtkomsten till en viss användaroperation måste du ange vilken användargrupp användaren måste vara medlem i för att få tillgång till användaroperationen. För att få tillgång till användaroperationen måste användaren logga in som en användare som är medlem i den angivna användargruppen.

Överst i panelen finns ett verktygsfält.

Behörighet panel verktygsfält

Följande kolumner ingår i listan över operationer i panelen Dörrbehörighet:

Användaroperation listar de operationer som du kan sätta inloggningskrav på för en kamera. Dessa är:

Manuellt tillträde beviljat är för att tillåta användaren att manuellt öppna en dörr via en ansluten Dörrenhet.

Åtkomstpunkterpanel

Det finns ingen panel på denna nivå.

Åtkomstpunktnoden

Under en dörr i trädvyn, finns det en nod för varje Åtkomstpunkt som är konfigurerad för Dörren i Dörrenheten.

Åtkomstpunktspanel

Det finns ingen panel på denna nivå.

Åtkomstpunktvariabler

När en dörrenhet definieras skapas ett antal variabler automatiskt som kan användas på en massa olika sätt, t.ex. i skript, skicka via OPC till andra system eller för att presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin finns det ett tillhörande verktygsfönster som heter Variabelbläddrare som är dockat till höger av huvudramen. Variabelbläddraren innehåller alla tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.259 för ett exempel där en Åtkomstpunkt är vald och tillhörande variabler visas i den nedre panelen.

Vi kommer att diskutera skript och variabler mer senare i manualen.

Lagringsenheter noden

Under varje Ethiris Server i trädvyn finns en Lagringsenheter nod. Detta är en samlingsnod för alla lagringsenheter som är definierade i servern.

Lagringsenheter popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Lagring lägger till en ny lagringsenhet till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny lagringsenhetsnod. Skulle du ha öppnat panelen Lagringsenheter kommer den nya lagringsenheten att läggas till där också.

Observera ikonen som indikerar fel till vänster om den nya lagringsenhetsnoden. Detta beror på att den nya lagringsenheten inte har en giltig sökväg ännu. Det finns varningsikoner längre upp i trädet för att indikera att något i konfigurationen är felaktigt.

Lagringsenheter panel

Dubbelklick på noden Lagringsenheter i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla lagringsenheter som för tillfället är definierade i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Lagringsenheter panel verktygsfält

Lagringsenheter panel generella inställningar

Överst i panelen finns generella inställningar för automatisk rensning av gamla data som gäller samtliga lagringsenheter.

Rensa händelse-, logg- och spårningsdata

Händelsedata är systemhändelser och eventuella egendefinierade händelser som presenteras i Händelsefliken i Ethiris Client.

Loggdata syftar på data som lagrats mha. den nya historikloggningen av variabelvärden via Loggenheter.

Spårningsdata är data som lagrats för spårningsinformation (Audit Trail) som presenteras i Händelsefliken i Ethiris Client.

Radera gamla poster automatiskt bockas för om man vill ha automatisk rensning.

Dygn, Timmar & Minuter används för att ställa in hur gammal data får bli innan den automatiskt ska raderas.

Rensa video – global inställning för alla kameror

Denna del syftar på inspelad video för samtliga kameror oavsett vilken lagringsenhet kamerorna lagrar video på. Under respektive kamera kan man åsidosätta denna globala inställning och göra en specifik rensningsinställning för respektive kamera.

Radera gammal video automatiskt bockas för om man vill ha automatisk rensning.

Dygn, Timmar & Minuter används för att ställa in hur gammal data får bli innan den automatiskt ska raderas.

Lagringsenheter panel lagringsenheterslistan

Lagringsenhetslistan består av flera kolumner.

Namn är önskat namn för lagringsenheten. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om lagringsenheten i listan att indikera felet.

Standard anger vilken lagringsenhet som ska vara standardlagringsenhet för inspelad video för alla kameror. Varje kamera kan ha en specifik lagringsenhet för inspelad video, men om du inte anger en specifik lagringsenhet kommer standardlagringsenheten att användas.

Händelse anger vilken lagringsenhet som ska användas för att lagra händelser. Detta är vanligtvis samma som Default. Om du ändrar vilken lagringsenhet som ska användas för att lagra händelser, kommer alla gamla befintliga händelser att raderas.

Kryptera anger om filerna i lagringsenheten ska krypteras. Om man väljer att kryptera så innebär det att endast Ethiris Server kan läsa filerna. Inte ens en administratör kan läsa eller kopiera videofilerna manuellt.

Om man markerat en mapp på en nätverksresurs, så kommer Användarnamn och Lösenord automatiskt att fyllas i för Rotkatalogen när man klickar på Välj.

Denna nya Välj mapp dialog gör det möjligt att på ett tillförlitligt vis konfigurera lagringen när man är fjärransluten med Ethiris Admin. Då alla handlingar nu utförs av Ethiris Server och inte av Ethiris Admin.

Observera! Du bör endast ha en lagringsenhet på varje fysisk disk!

Självklart ska du undvika att ha andra typer av filer än Ethiris video i en katalog som innehåller en Ethiris lagringsenhet. En Ethiris lagringsenhet är endast avsedd för inspelad video.

Användarnamn anger det användarnamn som används för att logga på nätverksresursen som anges i fältet Rotkatalog. Detta fält används normalt bara om Rotkatalog pekar på en nätverksresurs. Användaren måste ha läs-, skriv- och raderarättigheter på nätverksresursen.

Om domänanvändare nyttjas, anges det som Domän\Användare, annars bör det anges som Datornamn\Användare alternativt IP\Användare, där Datornamn/IP är namnet eller IP nummer som nyttjas på den nätverksresurs man skall ansluta mot, t.ex. 192.168.0.200\Ethiris.

Lösenord anger det lösenord som används för att logga på nätverksresursen som anges i fältet Rotkatalog. Detta fält används normalt bara om Rotkatalog pekar på en nätverksresurs.

Max lagringsutrymme anger hur mycket lagringsutrymme denna lagringsenhet får använda. Beroende på Enhet har värdet olika betydelse. Standardinställningen är 90 % av totalt diskutrymme.

Enhet är antingen GiB, TiB eller % av totalt diskutrymme.

Totalt utrymme är ett endast läsbart värde som presenterar det totala utrymmet på disken där lagringsenheten ligger.

Använt utrymme är ett endast läsbart värde som presenterar hur stort utrymme på disken där lagringsenheten ligger som Ethiris har använt för videolagring.

Ledigt utrymme är ett endast läsbart värde som presenterar det lediga utrymmet på disken där lagringsenheten ligger. Om allt är OK, har detta värde en vit bakgrund. Om något inte är OK, är bakgrunden färgad röd. Om ledigt utrymme är mindre än 10 GB är bakgrunden också röd.

Volymtyp är ett endast läsbart värde som presenterar typen av disk som lagringsenheten ligger på. Möjliga typer är Fast media och Nätverksdisk. Dessa två typer är OK att använda. Det finns ett antal andra typer som inte rekommenderas att använda. Dessa är Flyttbart media, CD/DVD/BD drive, RAM disk eller Okänd. I alla dessa fyra fall kommer kolumnen Ledigt utrymme att vara röd. Flyttbart media inkluderar USB och Flashminne från t.ex. en kamera.

Lagringsenhet noden

Under noden Lagringsenheter i trädvyn finns åtminstone en Lagringsenhet nod.

Lagringsenhet popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar lagringsenheten från serverns konfiguration. Den försvinner omedelbart från både trädvy och lagringsenhetslistan i panelen Lagringsenheter. Observera att du inte kan radera lagringsenheten Default.

Lagringsenhet panel

Dubbelklick på en Lagringsenhet nod i trädvyn öppnar en panel som visar en översikt över vad som lagras på lagringsenheten i form av kameror, eventuell händelselog och eventuella loggenheter för historikloggning.

Denna panel består av en lista med alla kameror och loggar som använder denna lagringsenhet.

Överst i panelen finns ett verktygsfält.

Lagringsenhet panel verktygsfält

Lagringsenhet panel lagringsslistan

Lagringslistan består av flera kolumner. Samtlig information i listan är endast läsbar.

Namn används för att presentera aktuellt namn för kameran eller loggen som avses.

Använt utrymme visar hur mycket data som lagrats för kameran/loggen.

visar om inställningarna för rensning följer den globala inställningen eller om man har gjort specifika inställningar för rensning av video för kameran.

Ålder för rensning visar hur gammal data får bli innan den automatiskt rensas. Observera att p.g.a. utrymmesbrist kan det hända att data måste rensas tidigare.

Äldst data från anger tidsstämpel för det äldsta datat för kameran/loggen.

Nyast data från anger tidsstämpel för det nyaste datat för kameran/loggen.

Lagringsenhet variabler

När en lagringsenhet definieras skapas automatiskt ett antal variabler som kan användas på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.270 för ett exempel på när en Lagringsenhet är vald och tillhörande variabler visas i den nedre panelen (inringade).

Vi kommer att diskutera Skript och variabler mer längre fram i manualen.

De mest intressanta variablerna för en lagringsenhet är följande:

AccessFailed (Åtkomst misslyckades) är en endast läsbar variabel, som är true (sann) om Ethiris Server inte kommer åt lagringsenheten även om den existerar.

DeviceFull (Enhet full) är en endast läsbar variabel, som är true (sann) om lagringsenheten är full. Varje lagringsenhet har en max lagringsstorlek för inspelad video. Om denna storlek är otillräcklig och allt tillgängligt utrymme har fyllts med video, kommer detta larm att aktiveras. Det antyder att antingen spelar systemet in för mycket video eller så är tiden för automatisk rensning av gammal video för lång.

DiskFull (Disk full) är en endast läsbar variabel, som är true (sann) om hela disken där lagringsenheten ligger är full. Detta är ett mer allvarligt problem och inträffar om det är mindre än 1 GB ledigt lagringsutrymme på själva hårddisken som lagringsenheten använder.

Missing (Saknas) är en endast läsbar variabel, som är true (sann) om lagringsenheten av någon anledning plötsligt inte existerar. Det kan vara följden av att en hårddisk har flyttats, t.ex. en USB-disk (gud förbjude).

QueueDroppedFrames (Kastade bilder från kön) är en endast läsbar variabel, som är true (sann) om Ethiris Server lagrar bilder med en sådan takt att disken inte hinner med att skriva data till disken fort nog. Ethiris buffrar bilder i minnet innan de skrivs till disk. Beroende på mängden tillgängligt RAM i systemet kan kön med bilder som ska skrivas till disk bli för lång. I stället för att köra slut på minnet i datorn och eventuellt orsaka en krasch av systemet, kastar Ethiris bilder från kön. Om detta händer aktiveras detta larm.

Logik noden

Noden Logik är bara en samlingsnod för Variabler, Larm, Händelser och Skript i aktuell konfiguration. Det finns varken en popupmeny eller en panel kopplad till denna nod. Om du dubbelklickar på denna nod öppnas panelen Skript.

Variabler noden

Under noden Logik i trädvyn, finns en Variabler nod. Detta är en samlingsnod för alla interna variabler som läggs till i serverns konfiguration.

Variabler är en av grundstenarna i programmet, de gör att funktionerna i Ethiris får liv när de kopplas till lämpliga variabler och används i uttryck och skript. Variablerna kan hämta sina värden från t.ex. en rörelsedetekterings tillstånd eller en extern givare. De kan också användas som utsignaler, för att t.ex. starta en inspelning eller tuta i en siren.

Eftersom det finns olika typer av värden finns det också behov av olika typer av variabler. Dessa olika typer av variabler kallas för olika datatyper. Det är utifrån dessa olika datatyper som de olika variablerna skapas.

Det är viktigt att känna till skillnaden mellan begreppen datatyp och variabel. Datatypen bestämmer vilken typ av information variabeln kan lagra, man säger att en variabel är en instans av en viss typ. Det kan finnas många variabler av samma typ. Det är bara de enskilda variablerna som innehåller data såsom värde och variabelnamn.

I Ethiris kan följande fyra datatyper användas:

Boolean består av en bit och kan alltså anta värdena sant eller falskt. En rörelsedetekteringsvariabel som visar om rörelse detekterats eller ej är av typen Boolean. Variabelns värde är falskt så länge ingen rörelse är detekterad och variabelns värde blir sant så fort rörelse detekteras.

Integer används till heltal och består av 32 bitar (4 bytes) 4.2 miljarder olika värden. Detta kan också vara negativa värden, i så fall -2,1 miljarder till 2,1 miljarder. Datatypen Integer används bland annat för att lagra antal händelser som inträffat för en kamera.

Double används för decimaltal. Namnet kommer av storleken som är 64 bitar (8 bytes), vilken är dubbelt så stor som Integer. Värdeintervallet är ”flytande” eftersom det beror på antalet decimaler. Precisionen på en double är dock alltid 15 värdesiffror. En Double kan således användas till decimaltal för att definiera värden mer exakt. En kameras variabel med aktuell bildhastighet är av typen Double.

String används för texter. Storleken beror helt och hållet på textsträngens längd och kan i princip vara hur stor som helst. En kameras variabel för att läsa ut dess IP-adress är av typen String.

Varje variabel har en viss storlek och denna plats reserveras i minnet och tilldelas en adress. För att du inte ska behöva hålla reda på adressen för varje variabel namnges de.

Variabler i Ethiris är uppdelade i olika kategorier och beskrivs utförligare i följande avsnitt. I noden Variabler definierar vi interna variabler. Dessa variabler är inte kopplade till något speciellt objekt, som en kamera eller ett schema. Interna variabler är globala variabler som kan användas i skript, Ethiris Client och även i OPC-kommunikation.

Variabler popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Variabel lägger till en ny intern variabel till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny variabelnod. Skulle du ha öppnat panelen Variabler, kommer den nya variabeln att läggas till där också.

Variabler panel

Dubbelklick på noden Variabler i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med interna variabler som ingår i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Variabler panel verktygsfält

Variabler panel variabellista

Variabellistan består av flera kolumner.

Namn är önskat namn för variabeln. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om variabeln i listan att indikera felet. En variabels namn kan vara av valfri längd, men det måste börja med en bokstav eller ett understrykningstecken (_). Övriga tecken i variabelnamnet kan vara nästan vilka som helst, bortsett från de som används av systemet (såsom &&, ||, + och -).

En bra idé är att ge variablerna namn som antyder dess funktion. Om du t.ex. vill lagra statusen för en funktionsknapps status kan knappStatus vara ett bra namn.

Datatyp är önskad datatyp för variabeln. De tillgängliga datatyperna är Boolean, Integer, Double och String som beskrivs i början av detta avsnitt.

Beskrivning är en valfri beskrivning av syftet med variabeln. Det är en god vana att ange beskrivningar av dina variabler. Efter ett tag är syftet kanske inte så uppenbart som det var när du skapade variabeln.

Initialvärde sätter initialvärdet för variabeln. Om inget initialt värde har specificerats för variabeln kommer den att initieras enligt följande: Boolean = false, Integer = 0, Double = 0.0 and String = ””.

Min sätter minimumgränsen för variabeln.

Max sätter maximumgränsen för variabeln.

Variabel noden

Under noden Variabler i trädvyn, kan det finnas några Variabel noder.

Variabel popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar variabeln från serverns konfiguration. Den försvinner omedelbart från både trädvyn och listan med variabler i panelen Variabler.

Variabel panel

Dubbelklick på en Variabel nod i trädvyn öppnar en panel som är samma som panelen Variabler.

Larmgrupper noden

Under noden Logik i trädvyn finns det även en Larmgrupper nod. Detta är en samlingsnod för alla larmgrupper som är definierade i servern.

Larm i Ethiris används för att se till att en operatör observerar allvarliga problem i systemet.

Larmgrupper används för att gruppera larm, därav namnet. Varje larm tillhör en specifik larmgrupp. Det finns en systemlarmgrupp, System Failure (Systemfel) där alla automatiskt skapade systemlarm finns.

Du kan skapa dina egna egendefinierade larm. Dessa larm kan läggas i larmgruppen System Failure, eller så kan du skapa en eller flera nya larmgrupper för dina egna larm.

Varje larm har en SumAlarm (Summalarm) signal i Ethiris Servers datalager som är true (sann) om något larm i larmgruppen är aktivt.

Larmgrupper popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Larmgrupp lägger till en ny larmgrupp till serverns konfiguration. Den bli omedelbart synlig i trädvyn som en ny larmgruppsnod. Skulle du ha öppnat panelen Larmgrupper, kommer den nya gruppen att läggas till där också.

Larmgrupper panel

Dubbelklick på noden Larmgrupper i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med larmgrupper som är definierade i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Larmgrupper panel verktygsfält

Larmgrupper panel larmgrupplista

Larmgrupplistan består utav flera kolumner.

Namn är önskat namn för larmgruppen. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om larmgruppen i listan att indikera felet. Namnet kan inte ändras för larmgruppen System Failure.

Åsidosätt måste uttryckligen bockas i för att kunna ändra Erforderlig användargrupp. En behörighetssinställning sättas på Ethiris Server-nivå, vilket innebär att samtliga larmgrupper har samma behörighetsinställning om de inte uttryckligen åsidosätts i denna panel genom att bocka för Åsidosätt.

Erforderlig användargrupp anger vilken användargrupp som den inloggade användaren måste vara medlem i för att få tillgång till den här larmgruppen. Ett tomt fält innebär att ingen inloggning krävs. Du kan bläddra efter tillgängliga användargrupper genom att klicka på Bläddra-knappen till höger om denna kolumn.

Bläddringsknapp kan användas för att bläddra efter tillgängliga användargrupper.

Ärvd användargrupp är enbart information om aktuell inställning för Ethiris Server-nivån. För att åsidosätta denna, bocka för checkrutan Åsidosätt.

Visningsfärg är bakgrundsfärgen som larm tillhörande denna grupp kommer att ha när de visas i larmlistan i Ethiris Client. Klicka i fältet för att ändra färg. Visningsfärgen kan inte ändras för gruppen System Failure.

Larmgrupp noden

Under noden Larmgrupper i trädvyn, kan det finnas ett antal Larmgrupp noder.

Larmgrupp popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar larmgruppen från serverns konfiguration. Den försvinner omedelbart från både trädvyn och larmgruppslistan i panelen Larmgrupper.

Larmgrupp panel

Dubbelklick på en Larmgrupp nod i trädvyn öppnar en panel som är samma som panelen Larmgrupper.

Larmgrupp variabler

När en larmgrupp definieras skapas automatiskt ett antal variabler som kan användas på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.286 för ett exempel på när en Larmgrupp är vald och tillhörande variabler visas i den nedre panelen (inringade).

SumAlarm (Summalarm) är en endast läsbar variabel, som är true (sann) om något larm som ingår i gruppen är aktivt.

SumAlarmActiveUnacked (Summalarm Aktivt Okvitterat) är en endast läsbar variabel, som är true (sann) om något larm som ingår i gruppen är aktivt och inte kvitterat.

Larm noden

Under noden Logik i trädvyn, finns också en Larm nod. Detta är en samlingsnod för alla egendefinierade larm som är definierade i servern.

Larm i Ethiris används för att se till att en operatör observerar allvarliga problem i systemet. Det finns en hel del Systemlarm som skapas automatiskt tillsammans med objekt såsom en kamera eller en lagringsenhet.

I detta sammanhang, Larm, pratar vi om egendefinierade larm, som du kan skapa själv, dessa räknas som systemlarm. Om inte en kamera har associerats med larmet, då räknas det som ett kameralarm.

Larm popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Larm lägger till ett nytt larm till serverns konfiguration. Det blir omedelbart synligt i trädvyn som en ny larmnod. Skulle du ha öppnat panelen Larm, kommer larmet att läggas till där också.

Larm panel

Dubbelklick på noden Larm i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla egendefinierade larm som är definierade i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Larm panel verktygsfält

Larm panel larmlista

Larmlistan består av flera kolumner.

Namn är önskat namn för larmet. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om larmet i listan att indikera felet. Namnet används för att identifiera larmet i olika sammanhang såsom i skript och OPC.

Text är den text som visas i Larmlistan i Ethiris Client. Samma text visas i Händelselistan, där alla statusförändringar för larm loggas och visas.

Allvarlighet är ett värde mellan 1 – 10, där 10 anses vara mest allvarligt och 1 är minst allvarligt. I larmlistan i Ethiris Client, kan du sortera innehållet genom olika kolumner. På så sätt kan du sortera larmen i allvarlighetsordning.

Kvittering anger hur larmet ska kvitteras. Det finns fyra alternativ;

Normal, som är standard, innebär att larmet kan kvitteras både när larmet fortfarande är aktivt och när det har blivit inaktivt, dvs. larmvillkoret inte längre är uppfyllt.

Strikt innebär att du inte kan kvittera larmet så länge det fortfarande är aktivt. Larmvilloret måste vara false (falskt) innan kvittering av larmet är tillåtet.

Larmoperatör innebär att du måste vara inloggad och ha behörigheten Larmoperatörsfunktioner för att kunna tilldela och kvittera larmet. Dessa larm visas även i en egen lista under larmlistan i Ethiris Client.

Automatisk innebär att larmet automatiskt kvitteras när larmet blir inaktivt. Operatören behöver inte kvittera larmet manuellt.

Larmgrupp anger vilken larmgrupp som larmet tillhör. I larmlistan i Ethiris Client visas aktuell larmgrupp i gruppens visningsfärg för att göra det lättare för operatören att urskilja olika larm från varandra i listan.

SIA-kod Kolumnen visas bara om larmcentralfunktioner är aktiverade i Ethiris Server-panelen. Välj den SIA-kod detta larm ska rapportera till larmcentralen när det aktiveras.

Larm noden

Under noden Larm i trädvyn, kan det finnas ett antal Larm noder.

Larm popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar larmet från serverns konfiguration. Det försvinner omedelbart från både trädvyn och larmlistan i panelen Larm.

Larm panel

Dubbelklick på en Larm nod i trädvyn öppnar tillhörande panel.

I denna panel kan du ange specifika inställningar för larmet. De flesta av fälten i denna panel är desamma som finns i listan med larm i panelen Larm.

Namn, Larmgrupp, Text, Allvarlighet och Regel för kvittering är samma som i listan ovan.

Info-URL anger en URL till en webbsida som kan visas i Ethiris Client. Tanken är att sidan kan innehålla information om vad operatören skall göra när ett visst larm aktiveras. Kan kombineras med Informationstext nedan.

Tillåt navigation till andra sidor anger att det är tillåtet att följa länkar på den sida som anges vid Info-URL. Är denna ruta inte markerad, kommer inga länkar på sidan att fungera.

Informationstext anger en informationstext som operatören kan visa för detta larm. Tanken är att här beskriva vad operatören skall göra när larmet är aktivt alternativt vad som skall göras för att åtgärda larmtillståndet. Kan kombineras med Info-URL ovan.

Visa informationsdialog automatiskt vid aktivering innebär att fönstret med information till operatören automatiskt öppnas när larmet aktiveras. I annat fall får operatören dubbelklicka på informationsikonen i larmlistan för att öppna fönstret.

Allvarlighet är ett värde mellan 1 – 10, där 10 anses vara mest allvarligt och 1 är minst allvarligt. I larmlistan i Ethiris Client, kan du sortera innehållet genom olika kolumner. På så sätt kan du sortera larmen i allvarlighetsordning.

Regel för kvittering anger hur larmet ska kvitteras. Det finns fyra alternativ;

Normal, som är standard, innebär att larmet kan kvitteras både när larmet fortfarande är aktivt och när det har blivit inaktivt, dvs. larmvillkoret inte längre är uppfyllt.

Strikt innebär att du inte kan kvittera larmet så länge det fortfarande är aktivt. Larmvilloret måste vara false (falskt) innan kvittering av larmet är tillåtet.

Larmoperatör innebär att du måste vara inloggad och ha behörigheten Larmoperatörsfunktioner för att kunna tilldela och kvittera larmet. Dessa larm visas även i en egen lista i fliken Operatörslarm i Ethiris Client. Denna funktion kräver även en option i licensen, se aktuell licenstabell för ytterligare information.

Automatisk innebär att larmet automatiskt kvitteras när larmet blir inaktivt. Operatören behöver inte kvittera larmet manuellt.

Kräv kommentar för att få kvittera larm anger att det krävs att man skriver en kommentar i samband med kvittering av detta larm. Denna kommentar syns sedan under händelselistan i Ethiris Client. Notera, detta kräver att Spårning är förbockat för behörigheten Kvittera larm.

Beskrivning är bara en beskrivning av larmet som visas här och i verktygsfönstret Variabelbläddrare. Det är alltid en god idé för framtida bruk att beskriva syftet med sina egendefinierade larm.

Använd filter anger hur många gånger aktiveringssignalen måste bli aktiv inom satt antal sekunder för att larmet skall aktiveras, alternativt hur länge, i sekunder, aktiveringssingalen måste vara aktiv innan larmet aktiveras. För Inaktivering är det möjligt att ange hur länge aktiveringssignalen måste vara inaktiv, i sekunder, innan larmet inaktiveras.

SIA-kod Inställningen visas endast om larmcentralfunktioner är aktiverade. Ange den SIA-kod som detta larm kommer att rapportera till larmcentralen när det aktiveras. För tillfället stödjer Ethiris bara tre olika larmtyper: Inbrott (BA), Brand (FA) och Kommunikationsfel (YC). Respektive larmkod kommer att skickas när larmet aktiveras. När larmet inaktiveras skickas automatiskt en återställningskod (olika beroende på vald SIA-kod).

Starta inspelning på associerade kameror vid aktivering Om denna ruta är markerad innebär det att associerade kameror automatiskt kommer att spela in en händelse så länge alarmet är aktivt. Detta är standardinställningen för nyskapade alarm. I detta läge genereras inte de vanliga händelseinspelningshändelserna för associerade kameror.

Maximal längd på inspelningsvillkor Om denna ruta är markerad innebär det att associerade kameror maximalt kommer spela in som mest under så många sekunder som angetts. Notera att definierad tid före och efter för händelseinspelning inte inkluderas i denna längd utan tillkommer.

Associerade kameror används för att associera önskade kameror med larmet. Dra och släpp önskade kameror till listan från Sök efter kameror utforskaren till höger för att associera dem med larmet. Den kamera som är förbokad blir primär kamera för alarmet. Om den associerade kameran är en PTZ kamera, så är det möjligt att under Förinställd position välja vilken position kameran skall gå till när inspelningen börjar. I Händelselistan i Ethiris Client loggas och visas varje statusförändring för ett larm. Om du dubbelklickar på en sådan händelse kommer Videospelaren automatiskt att visas med de associerade kamerorna laddade och tidslinjalen initierad med tidpunkten för händelsen. Detta är en mycket kraftfull funktion som ökar effektiviteten hos operatören.

Välj endast kameror som ingår i samma kameragrupp Texten visas om någon kameragrupps inställning för Kontoidentifikation och/eller Operatörsinteraktion skiljer sig från den i larmcentralkonfigurationen i fliken Larmcentral i panelen Ethiris Server. Om du markerar kameror ur kameragrupper som har olika inställningar, kommer denna text att visas i rött för att indikera fel.

Larm variabler

När ett larm definieras skapas automatiskt ett antal variabler som kan användas på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.295 för ett exempel på när ett Larm är valt och tillhörande variabler visas i den nedre panelen (inringade).

Först och främst, du kan använda själva larmvariabeln som en Boolean som är true (sann) när larmet är aktivt och false (falskt) när larmet är inaktivt.

Acknowledged (Kvitterat) är en läs/skriv variabel, som är true (sann) när larmet är kvitterat. Eftersom variabeln är skrivbar kan du använda den för att kvittera larmet i skript eller på något annat sätt genom att sätta variabelns värde till true (sant).

Blocked (Blockerat) är en läs/skriv variabel, som är true (sann) när larmet är blockerat. Eftersom variabeln är skrivbar kan du använda den för att blockera larmet i skript eller på något annat sätt genom att sätta variabelns värde till true (sant).

Severity (Allvarlighetsgrad) är en endast läsbar variabel, som är en integer (heltal). Följande värden är möjliga:

0-Disabled (Inaktiverat), larmet är inaktiverat.

1–10 – Severity (Allvarlighetsgrad), allvarligheten ökar med värdet.

State (Status) är en endast läsbar variabel, som är en integer (heltal). Följande värden är möjliga:

0 – Inactive (Inaktivt), larmet är inaktivt och kvitterat.

1 – Acked (Kvitterat), larmet är aktivt och kvitterat.

2 – Unacked (Okvitterat), larmet är inaktivt, men ännu inte kvitterat.

3 – Active (Aktivt), larmet är aktivt och ännu inte kvitterat.

4 – Blocked (Blockerat), larmet är blockerat.

Händelser noden

Under noden Logik i trädvyn, finns också en Händelser nod. Detta är en samlingsnod för alla egendefinierade händelser som är definierade i servern.

Händelser i Ethiris används för att logga olika händelser i systemet. Du kan då titta tillbaka och se vad som har hänt i systemet. Händelser är inte lika allvarliga som larm. Händelser kan inte kvitteras, syftet är endast att logga viktiga händelser.

I detta sammanhang, Händelser, talar vi om egendefinierade händelser, som du som användare själv kan skapa.

Händelser popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Händelse lägger till en ny händelse till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny händelsenod. Skulle du ha öppnat panelen Händelser, kommer den nya händelsen att läggas till där också.

Händelser panel

Dubbelklick på noden Händelser i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla egendefinierade händelser som är definierade i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Händelser panel verktygsfält

Händelser panel händelselista

Händelselistan består av flera kolumner.

Namn är önskat namn för händelsen. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om händelsen i listan att indikera felet. Namnet används för att identifiera händelsen i olika sammanhang såsom i skript och OPC.

Text är den text som visas i Händelselistan i Ethiris Client.

Momentan anger händelsens natur (hur den beter sig).

När Momentan är för bockat förväntas händelsen vara av den typ som inte går att backa, t.ex. Dörren har varit öppen. Denna typ av händelse kan inte göras ogjord. Även om dörren senare stängs har den ändå varit öppen. I Händelselistan i Ethiris Client har en dylik händelse ingen Status. Som standard är Momentan för bockad för nya händelser.

När Momentan inte är för bockad förväntas händelsen ha två olika lägen; aktiv och inaktiv. Ett exempel är Dörren är öppen. I detta fall kan händelsen göras ogjord, dvs. dörren kan stängas igen. Denna typ av händelse kommer att loggas både när den blir aktiv och när den blir inaktiv.

SIA-kod Kolumnen visas bara om larmcentralfunktioner är aktiverade i Ethiris Server-panelen. Välj den SIA-kod denna händelse ska rapportera till larmcentralen när det aktiveras.

Om händelsen är Momentan, rapporteras den valda SIA-koden till larmcentralen när händelsen aktiveras. Ingenting rapporteras när händelsen inaktiveras.

Om händelsen inte är Momentan, rapporteras den valda SIA-koden till larmcentralen när händelsen aktiveras. När händelsen inaktiveras rapporteras motsvarande återställningskod till larmcentralen. För BA rapporteras BH som återställningskod, för FA rapporteras FH och för YC rapporteras YK som återställningskod.

Händelse noden

Under noden Händelser i trädvyn, kan det finnas ett antal Händelse noder.

Händelse popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar händelsen från serverns konfiguration. Den försvinner omedelbart från både trädvyn och händelselistan i panelen Händelser.

Händelse panel

Dubbelklick på en Händelse nod i trädvyn öppnar tillhörande panel.

I denna panel kan du ange specifika inställningar för en händelse. De flesta av fälten i denna panel är samma som de som finns i listan med händelser i panelen Händelser.

Namn, Text och Händelsetyp är samma som i händelselistan ovan.

Beskrivning är bara en beskrivning av händelsen som visas här och i verktygsfönstret Variabelbläddrare. Det är alltid en god idé för framtida bruk att beskriva syftet med sina egendefinierade händelser.

Starta inspelning på associerade kameror vid aktivering Om denna ruta är markerad innebär det att associerade kameror automatiskt kommer att spela in en händelse så länge händelsen är aktiv. Detta är standardinställningen för nyskapade händelser. I detta läge genereras inte de vanliga händelseinspelningshändelserna för associerade kameror.

Maximal längd på inspelningsvillkor Om denna ruta är markerad innebär det att associerade kameror maximalt kommer spela in som mest under så många sekunder som angetts. Notera att definierad tid före och efter för händelseinspelning inte inkluderas i denna längd utan tillkommer. Detta alternativ är endast tillgängligt om händelsetypen inte är momentan.

SIA-kod Inställningen visas endast om larmcentralfunktioner är aktiverade. Ange den SIA-kod som denna händelse kommer att rapportera till larmcentralen när den aktiveras. För tillfället stödjer Ethiris bara tre olika larmtyper: Inbrott (BA), Brand (FA) och Kommunikationsfel (YC). Respektive larmkod kommer att skickas när händelsen aktiveras. On händelsen inte är Momentan och eventet inaktiveras, skickas automatiskt en återställningskod (olika beroende på vald SIA-kod).

Välj endast kameror som ingår i samma kameragrupp Texten visas om någon kameragrupps inställning för Kontoidentifikation och/eller Operatörsinteraktion skiljer sig från den i larmcentralkonfigurationen i fliken Larmcentral i panelen Ethiris Server. Om du markerar kameror ur kameragrupper som har olika inställningar, kommer denna text att visas i rött för att indikera fel.

Associerade kameror används för att associera önskade kameror med händelsen. Dra och släpp önskade kameror till listan från Sök efter kameror utforskaren till höger för att associera dem med händelsen. Den kamera som är förbokad blir primär kamera för händelsen. Om den associerade kameran är en PTZ kamera, så är det möjligt att under Förinställd position välja vilken position kameran skall gå till när händelsen aktiveras. I Händelselistan i Ethiris Client visas de associerade kamerorna i kolumnen Objekt. Om du dubbelklickar på en sådan händelse kommer Videospelaren automatiskt att visas med de associerade kamerorna laddade och tidslinjalen initierad med tidpunkten för händelsen. Detta är en mycket kraftfull funktion som ökar effektiviteten hos operatören.

Händelse variabler

När en händelse definieras skapas automatiskt en variabel som kan användas på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.304 för ett exempel på när en Händelse är vald och tillhörande variabler visas i den nedre panelen (inringade).

Du kan använda själva händelsevariabeln som en Boolean som är true (sann) när händelsen är aktiv och false (falskt) när händelsen är inaktiv.

Systemlarm noden

Under noden Logik i trädvyn, finns det också en Systemlarm nod. Detta är en samlingsnod för alla systemlarm som automatiskt skapas i servern.

Larm i Ethiris används för att se till att en operatör uppmärksammar allvarliga problem i systemet.

Det finns en hel del larm som skapas automatiskt i Ethiris.

Vissa av dem skapas alltid och vissa skapas som en följd av att andra objekt skapas i systemet, som t.ex. larmet Kommunikationsfel för en kamera skapas automatiskt för varje kamera som läggs till konfigurationen.

Alla systemlarm tillhör larmgruppen System Failure (Systemfel), vilken också skapas automatiskt.

Följande 6 larm skapas automatiskt för varje lagringsenhet som finns i systemet. Det finns alltid en lagringsenhet som heter Default men du kan lägga till flera lagringsenheter om så önskas (Under förutsättning att Ethiris Server är på minst licensnivå Advanced).

Kommer ej åt lagringsenhet aktiveras när lagringsenheten finns men Ethiris av någon anledning får ett felmeddelande vid försök att läsa/skriva till enheten.

Lagringsenhet full. Varje lagringsenhet har en maximal storlek reserverad för inspelad video. Om denna storlek är otillräcklig och allt tillgängligt utrymme har fyllts med video kommer detta larm att aktiveras. Larmet antyder att antingen spelar systemet in för mycket video eller så är tiden för att automatiskt radera gammalt material satt för lång.

Lagringsenhetens disk full är mer allvarligt. Detta inträffar när det finns mindre än 1 GB ledigt lagringsutrymme på den disk som lagringsenheten använder.

Bilder kastade för lagringsenhet aktiveras när Ethiris Server lagrar bilder i så hög takt att disken inte klarar att lagra data snabbt nog. Ethiris buffrar bilder i minnet innan de skrivs till disk. Beroende på mängden tillgängligt RAM i systemet kan kön med bilder som väntar på att bli skrivna till disk bli för lång. I stället för att köra slut på minnet och eventuellt krascha hela systemet, kastas bilder.

Lagringsenhet saknas, aktiveras om en lagringsenhet helt plötsligt inte längre finns. Det kan bero på att disken har tagits bort, t ex en USB-disk (gud förbjude).

Otillräcklig diskkapacitet för lagringsenhet aktiveras om det inte finns tillräckligt mycket ledigt utrymme på den disk där lagringsenheten är definierad. Med andra ord om Använt utrymme + Ledigt utrymme < Max lagringsutrymme i panelen Lagringsenheter.

För varje kamera i Ethiris Server konfigurationen kommer följande tre larm skapas:

Inspelning saknas för kamera aktiveras om man har aktiverat inspelningsövervakning för kameran och inspelning inte har skett inom angiven tid.

Kommunikationsfel med Kamera aktiveras om Ethiris inte får kontakt med kameran. Det händer exempelvis om nätverkskabeln inte sitter i ordentligt eller kameran helt enkelt är avstängd.

Sabotage av Kamera aktiveras om vandaldetektionen detekterar någon typ av manipulation av kameran.

För varje ljudenhet i Ethiris Server konfigurationen kommer följande larm att skapas:

Kommunikationsfel med ljudenhet aktiveras om Ethiris inte får kontakt med I/O-modulen. Det händer exempelvis om nätverkskabeln inte sitter i ordentligt eller I/O-modulen helt enkelt är avstängd.

För varje I/O-modul i Ethiris Server konfigurationen kommer följande larm att skapas:

Kommunikationsfel med I/O-modul aktiveras om Ethiris inte får kontakt med I/O-modulen. Det händer exempelvis om nätverkskabeln inte sitter i ordentligt eller I/O-modulen helt enkelt är avstängd.

För varje Dörrenhet i Ethiris Server konfigurationen kommer följande tre larm att skapas:

Kommunikationsfel med Dörrenhet aktiveras om Ethiris inte får kontakt med dörrenheten. Det händer exempelvis om nätverkskabeln inte sitter i ordentligt eller vid något annat kommunikationsfel.

Hölje öppnat aktiveras om höljet på dörrenheten öppnas.

Konfigurationen är felaktig i Dörrenhet aktiveras om Ethiris upptäcker att dörrenheten konfigurerats om utan att enheten har uppdaterats i Ethiris konfiguration. Enheten kommer då inte att fungera korrekt i Ethiris. Problemet åtgärdas enkelt genom att ansluta till Ethirisservern via en Ethiris Admin och sedan uppdatera aktuell dörrenhet. Glöm inte spara konfigurationen.

Följande tio larm skapas alltid i ett Ethirissystem:

Skriptfel vid körning aktiveras om ett fel uppstår i Ethiris skript. Ethiris skript interpreteras i körläge och fel kan uppstå p.g.a. syntaxfel eller logiska fel beroende på omständigheterna. Det kan inträffa av många olika skäl.

Internt systemfel ska normalt inte inträffa. Om det ändå gör det kan mer information om felorsaken hittas i Ethiris loggar.

Lite minnet ledigt aktiveras när systemet håller på att köra slut på tillgängligt RAM. En orsak kan vara att för många kameror har för lång prealarm buffert vid händelsestyrd inspelning.

CPUn överbelastad aktiveras om CPUn kör på 95 % eller mer, i mer än två minuter och inaktiveras när den varit lägre än 90 % i mer än 24 sekunder.

GPUn överbelastad aktiveras om GPUn kör på 98 % eller mer, i mer än två minuter och inaktiveras när den varit lägre igen i mer än 24 sekunder.

Systemet återstartat innebär att Ethiris Server automatiskt har omstartats p.g.a. något problem. Information om orsaken kan hittas i Ethiris Servers logfiler.

Kommunikationsfel med Ethiris Client. Detta kan inträffa vid problem i kommunikationen mellan Ethiris Server och Ethiris Client.

Konfigurationen måste uppgraderas. Detta inträffar rimligen relativt sällan. Om det inträffar beror det på att konfigurationsfilen för Ethiris Server (Conf.esc) är avsedd för en äldre version av Ethiris Server. Normalt sett uppgraderas konfigurationen automatiskt både vid uppgradering via installation och om man återställer en backup. Men någon kan ju manuellt kopiera in en äldre konfigurationsfil och sedan starta om Ethiris Server. Då försöker Ethiris Server läsa in konfigurationen och kan då upptäcka att den är för gammal. I detta läge aktiveras larmet som syns i samtliga anslutna klienter. Problemet åtgärdas enkelt genom att ansluta till Ethirisservern via en Ethiris Admin (med samma version som Ethiris Server). Ethiris Admin kommer då att automatiskt uppgradera konfigurationen som användaren sedan kan spara.

NTP-fel, se loggfil för detaljer. Detta inträffar när där är något problem med NTP.

Systemklockan skiljer inom systemet. Detta inträffar när klockan skiljer för mycket mellan servrar och klienter inom systemet.

Följande två larm skapas för varje OPC Server som kopplas till Ethiris Server:

Kommunikationsfel med Extern I/O-enhet aktiveras om det uppstår problem i kommunikationen mellan Ethiris Server och en OPC Server.

Konfigurationsfel av Extern I/O-enhet aktiveras om något problem upptäcks i konfigurationen för OPC Servern. T.ex. om en OPC-grupp inte innehåller några signaler.

Följande två larm skapas för varje Mottagare som skapas:

Kommunikationsfel med Mottagare aktiveras om det uppstår problem i kommunikationen mellan Ethiris Server och den externa utrustning som lyssnaren är kopplad till.

Konfigurationsfel av Mottagare aktiveras om något problem upptäcks i konfigurationen för mottagaren. Till exempel om svaret från den externa utrustningen är oväntat.

Följande 3 larm skapas om en UPS är konfigurerad:

Kommunikationsfel med UPS aktiveras om det uppstår problem i kommunikationen mellan Ethiris Server och UPSen.

Konfigurationsfel av UPS aktiveras om något problem upptäcks i konfigurationen för UPSen.

UPS kör på batteri aktiveras om UPSen förlorar strömmatning och börjar köra på batteri.

Följande larm skapas om en Larmcentral är konfigurerad:

Kommunikationsfel med larmcentral aktiveras om det uppstår problem i kommunikationen mellan Ethiris Server och larmcentralen.

Kommunikationsfel med sekundär larmcentral aktiveras om det uppstår problem i kommunikationen mellan Ethiris Server och en konfigurerad sekundär larmcentral/mottagaradress.

Följande larm kan skapas om man Uppdaterat Hårdvaruinformation för Ethiris Server, antalet och vilka varierar med den hårdvara som nyttjas:

Nedan temperaturlarm aktiveras om temperaturen för var enhet blir för hög:

Moderkort temperatur 1, för hög temperatur

Moderkort temperatur 2, för hög temperatur

CPU 0, för hög temperatur

GPU core, för hög temperatur

GPU hotspot, för hög temperatur

Disk 0, för hög temperatur

Disk 1, för hög temperatur

Nedan fläktlarm aktiveras om varvtalet som rapporteras blir för lågt, och fläkten kan anses ha problem:

Fel på fläkt 1 på moderkortet

Fel på GPU-fläkt

Kommunikationsfel med sekundär larmcentral aktiveras om det uppstår problem i kommunikationen mellan Ethiris Server och en konfigurerad sekundär larmcentral/mottagaradress.

Följande larm skapas för varje Ansluten klient som skapas i listan över anslutna klienter:

Kommunikationsfel med Ansluten klient aktiveras om det uppstår problem i kommunikationen mellan Ethiris Server och den anslutna klienten. För varje klient i listan kan man definiera en tid för Anslutningsövervakning. Som standard är denna övervakning Av, vilket medför att det inte aktiveras något larm. Om en tid är specificerad här kommer larmet att aktiveras efter att Ethiris har upptäckt kommunikationsproblemet plus den tid som är angiven. Om någon stänger klienten upptäcks detta direkt av Ethiris, men om man t.ex. drar ut nätverkssladden kan det ta upp emot 45 sekunder innan det upptäcks.

Om man även uppdaterat hårdvaruinformation för varje Ansluten klient, så kan följande larm skapas, antalet och vilka varierar med den hårdvara som nyttjas:

Nedan temperaturlarm aktiveras om temperaturen för var enhet blir för hög:

Moderkort temperatur 1, för hög temperatur

Moderkort temperatur 2, för hög temperatur

CPU 0, för hög temperatur

GPU core, för hög temperatur

GPU hotspot, för hög temperatur

Disk 0, för hög temperatur

Disk 1, för hög temperatur

Nedan fläktlarm aktiveras om varvtalet som rapporteras blir för lågt, och fläkten kan anses ha problem:

Fel på fläkt 1 på moderkortet

Fel på GPU-fläkt

Systemlarm panel

Dubbelklick på noden Systemlarm i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla aktuella systemlarm i konfigurationen. Innehållet i listan beror på vilka andra objekt som är definierade i systemet. Vissa systemlarm finns alltid, och vissa skapas tillsammans med andra objekt som beskrivits ovan.

Systemlarm panel larmlista

Larmlistan består av flera kolumner. Alla förutom Allvarlighet är endast läsbara för systemlarm.

Namn är namnet på larmet. Namnet används för att identifiera larmet i olika sammanhang såsom i skript och OPC.

Text är texten som visas i larmlistan i klienten. Samma text visas i händelselistan där alla statusförändringar för larm loggas och presenteras.

Allvarlighet är ett värde mellan 1 – 10, där 10 anses vara mest allvarligt och 1 är minst allvarligt. I larmlistan i Ethiris Client, kan du sortera innehållet genom olika kolumner. På så sätt kan du sortera larmen i allvarlighetsordning.

Om du väljer Allvarlighet = Inaktivt, innebär detta att larmet är inaktiverat. I detta fall kommer det inte att synas överhuvudtaget i Ethiris Client.

Kvittering anger hur larmet ska kvitteras. Det finns tre alternativ;

Normal, som är standard, innebär att larmet kan kvitteras både när larmet fortfarande är aktivt och när det har blivit inaktivt, dvs. larmvillkoret inte längre är uppfyllt.

Strikt innebär att du inte kan kvittera larmet så länge det fortfarande är aktivt. Larmvilloret måste vara false (falskt) innan kvittering av larmet är tillåtet.

Automatisk innebär att larmet automatiskt kvitteras när larmet blir inaktivt. Operatören behöver inte kvittera larmet manuellt.

Notera att det inte är möjligt att ändra Kvittering för ett systemlarm.

Larmgrupp anger vilken larmgrupp som larmet tillhör. I larmlistan i Ethiris Client visas aktuell larmgrupp i gruppens visningsfärg för att göra det lättare för operatören att urskilja olika larm från varandra i listan. Ett systemlarm tillhör alltid larmgruppen System Failure (Systemfel).

SIA-kod Kolumnen visas bara om larmcentralfunktioner är aktiverade i Ethiris Server-panelen. Välj den SIA-kod detta larm ska rapportera till larmcentralen när det aktiveras.

Systemhändelser noden

Under noden Logik i trädvyn, finns också en Systemhändelser nod. Detta är en samlingsnod för alla systemhändelser som automatiskt skapats i servern.

Händelser är helt enkelt händelser i systemet som inte är allvarliga nog att betraktas som larm. De är ett utmärkt verktyg för att ge information om vad som har hänt i systemet.

Det finns ett antal systemhändelser som skapas automatiskt i Ethiris. Den vanligaste är Kamera spelar in händelse. Varje gång en händelseinspelning startar loggas detta och visas i panelen Händelser i Ethiris Client.

En annan systemhändelse är Licensens antal kameror överskridet. Denna händelse bör inte inträffa särskilt ofta, men om det inträffar indikerar det att det maximala antalet aktiva kameror som tillåts av aktuell licens har överskridits. Den enda möjlighet att denna händelse inträffar är att du har licensnivå Premium och antalet aktiva kameror överskrider licensgränsen. Licensnivå Premium tillåter att fler än antalet kameror enligt licensen läggs in i serverns konfiguration, men endast tillåtet antal kameror får vara aktiva samtidigt.

Systemhändelser panel

Dubbelklick på noden Systemhändelser i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla aktuella systemhändelser i serverns konfiguration. Innehållet i listan beror på vilka kameror som är definierade i systemet.

Systemhändelser panel händelselista

Händelselistan består av flera kolumner. Alla, förutom Aktiv och SIA-kod, är endast läsbara för systemhändelser.

Namn är händelsens namn. Namnet används för att identifiera händelsen i olika sammanhang såsom i skript och OPC.

Text är den text som visas i Händelselistan i Ethiris Client.

Aktiv är förbockad som standard. Om man inte vill att denna händelse loggas i händelselistan kan man ta bort bocken och på så sätt inaktivera händelsen.

Momentan anger händelsens natur (hur den beter sig).

När Momentan är förbockat förväntas händelsen vara av den typ som inte går att backa, t.ex. Dörren har varit öppen. Denna typ av händelse kan inte göras ogjord. Även om dörren senare stängs har den ändå varit öppen. I Händelselistan i Ethiris Client har en dylik händelse ingen Status. Som standard är Momentan förbockad för nya händelser.

När Momentan inte är förbockad förväntas händelsen ha två olika lägen; aktiv och inaktiv. Ett exempel är Dörren är öppen. I detta fall kan händelsen göras ogjord, dvs. dörren kan stängas igen. Denna typ av händelse kommer att loggas både när den blir aktiv och när den blir inaktiv.

Notera att det inte är möjligt att ändra Momentan för en systemhändelse.

SIA-kod Kolumnen visas bara om larmcentralfunktioner är aktiverade i Ethiris Server-panelen. Välj den SIA-kod denna händelse ska rapportera till larmcentralen när det aktiveras.

Om händelsen är Momentan, rapporteras den valda SIA-koden till larmcentralen när händelsen aktiveras. Ingenting rapporteras när händelsen inaktiveras.

Om händelsen inte är Momentan, rapporteras den valda SIA-koden till larmcentralen när händelsen aktiveras. När händelsen inaktiveras rapporteras motsvarande återställningskod till larmcentralen. För BA rapporteras BH som återställningskod, för FA rapporteras FH som återställningskod.

Skript noden

Under noden Logik i trädvyn, finns en Skript nod. Denna nod innehåller all skriptkod för Ethiris Server. Ethiris skript är extremt flexibelt och kan användas för att skapa kundanpassad funktionalitet i systemet.

Skript panel

Dubbelklick på noden Skript i trädvyn öppnar tillhörande panel.

Denna panel består av två delar; Skripteditorn till vänster och verktygsfönstret Variabelbläddraren dockat till höger.

Det är i skripteditorn du matar in skriptkoden.

Skript i Ethiris är skrivna i ett programmeringsspråk som är en delmängd av språket ECMAScript. ECMAScript är den gemensamma standarden som ligger till grund för JavaScript och JScript. Dessa språk används på WWW, World Wide Web, för att göra webbsidor mer flexibla och de är välbekanta för många.

I det här kapitlet förutsätts grundläggande kunskap om ECMAScript. Den som har använt liknande språk såsom Java, C eller C++ kommer känna igen sig och komma i gång och skriva avancerade skript snabbt.

Du kan använda en lärobok om JavaScript eller JScript för att lära dig grunderna i programmering med ECMAScript. Dessa språk bygger som vi nämnde ovan på samma standard.

Skriptpanelen har många funktioner som underlättar för användaren.

Med jämna mellanrum medan man editerar skriptet görs en automatisk syntaxkontroll av skriptet. Skulle ett syntaxfel upptäckas markeras den del av texten där felet finns genom att den stryks under med ett rött vågigt streck

Figur . Skript med syntaxfel

Det finns radnummer i skripteditorn som motsvarar de radnummer som anges i Ethiris Servers loggfil om ett körfel i skript skulle uppstå. Det är då lätt att hitta var felet är.

Skripteditorn markerar också vilka rader som ändrats sedan man öppnade panelen sist. Det visas med gul överstrykning för de rader som är modifierade.

Vidare finns det code completion, vilket betyder att när du börjar skriva namnet på ett objekt i skripteditorn, så visas en lista på de objekt som matchar de tecken du skrivit. På samma sätt visas en lista på ett objekts egenskaper efter att du skrivit en punkt (.) efter objektets namn.

Som synes får man även en beskrivning av den valda egenskapen.

Det är även möjligt att manuellt visa listan med egenskaper för ett objekt. Ställ markören på ett objekt och tryck + mellanslag.

Även lokala skriptvariabler och funktioner listas på detta sätt. Det är särskilt användbart när man vill använda funktioner som definierats i skriptbibliotek, eftersom den koden inte är tillgänglig i samma skriptfönster.

För just lokala skriptvariabler och funktioner, kan man trycka ALT + G när en av dessa är markerad i listan med objekt. Markören kommer då att hoppa till den rad där variabeln första gången tilldelas ett värde (eller definieras om den inte tilldelas ett värde) respektive den rad där en funktion är definierad.

När man skriver kod finns även hjälp att få av skripteditorn. När man skriver parenteser, visar editorn vilka parenteser som hör ihop med grön överstrykning. Samma sak gäller om man ställer markören på en parentes, parentesparet som hör ihop markeras.

När man ställer markören på ett ord i skripteditorn, markeras automatiskt alla likadana ord med grå överstrykning.

När man skriver en vänster klammerparentes och trycker Enter görs automatisk indentering av texten. Detta för att det skall bli lättare att läsa koden.

En grön markering i vänstermarginalen visar vilka rader som hör ihop. Det finns även möjlighet att dölja den del av koden som står inom klammerparenteser genom att klicka på det lilla minustecknet vid den översta klammerparentesen. Matchande klammerparenteser indikeras med röd överstrykning.

Om man kommer på att man vill indentera ett stycke text i skriptet mer eller mindre än vad det är indenterat, kan man markera de aktuella raderna och sedan tycka för att öka indenteringen eller + för att minska den.

Skript panel verktygsfält

I det fall att aktuell konfiguration har konverterats från en tidigare (före version 8.0) version av Ethiris och det då fanns ett skript, kommer en checkbox, Kompatibilitetsläge, att visas till höger i verktygsfältet. Checkboxen kommer i det fallet att vara ikryssad efter konverteringen.

Kompatibilitetsläge innebär att skript skrivna för tidigare versioner av Ethiris fortsätter att fungera som tidigare. Dock kommer inte funktionen beskriven i 3.5.1 Events på variabler i DataStore att fungera. Läs mer i release notes för Ethiris 8, i sektion Changed behavior.

Det finns även möjlighet att ändra zoomläge för skripteditorn längst ner på skriptpanelen. Detta är även möjligt genom att använda mushjulet medan CTRL hålls ner i intevall om 15%-enheter.

Skripteditor popupmeny

Högerklick i skripteditorn öppnar en popupmeny.

Klipp ut klipper ut markerad text för senare inklistring.

Kopiera kopierar markerad text för senare inklistring.

Klistra in klistrar in tidigare utklippt eller kopierad text.

Markera allt markerar all text i editorn.

Ångra ångrar senaste ändring i skriptpanelen. Det går att ångra flera steg.

Upprepa gör om ångrade steg.

Sök visar en sökruta där man kan söka efter texter i hela skriptet. Hittade texter markeras med lila överstrykning. Klicka på Hitta nästa för att markera nästa text som matchar sökkriteriet.

Ersätt visar en sök och ersättruta där man kan fylla i ett ord man söker efter och vill ändra till ett annat. Observera att ersättning görs antingen inom markerad text (text med lila överstrykning) eller i hela dokumentet om ingen text är markerad.

Indragsjustera markering gör om inden

teringen för markerad text.

Kommentera markering kommenterar bort de rader som är markerade. Detta kan vara mycket användbart om man vill kommentera bort många rader samtidigt.

Avkommentera markering tar bort kommenterar märkning (//) på de rader som är markerade. Detta kan vara mycket användbart om man vill avkommentera bort många rader samtidigt. T.ex. för att aktivera ett script man tidigare kommenterat bort.

Uppdatera textmarkering tvingar en uppdatering av textmarkeringar i skriptet. Detta sker normalt per automatik.

Skapa inloggningsuppgifter nyttjas för att skapa en krypterad sträng som innehåller det användarnamn och lösenord som anges i den dialog som öppnas. Därefter så klickar man Generera för att skapa själva strängen. Denna kan sedan nyttjas i skript som parameter när man skall ange inloggninsuppgifter för t.ex. en nätverksenhet.

Debug-fönster

I Debug-fönstret syns utskrifter som kommer från skript. Detta kan underlätta vid felsökning i skript och för att se vad som händer under körning. Man kan även skriva ut variablers värden i debug-fönstret, exempelvis variabeln bOpens värde: Debug.Print("Dörren är öppen: " + bOpen). Notera felstavningen av Kamerans egenskap ”Enable” nedan, vilket ger ett körfel.

Bokmärken

Det går att placera ut ett valfritt antal bokmärken för att växla mellan olika rader kod i ett skriptfönster.

Klicka till vänster om ett radnummer för att lägga till eller ta bort ett bokmärke för den raden.

Kortkommandon:

CTRL + B för att lägga till ett bokmärke föraktuell rad

CTRL + Shift + B för att ta bort bokmärket för aktuell rad

CTRL + N för att hoppa till nästa bokmärke

CTRL + Shift + N för att hoppa till föregående bokmärke

Watch panel

När man har valt att visa Watch-panelen lägger den sig som standard längst ned under skriptfönstret.

Man kan lägga till variabler i listan på två sätt; Genom att klicka på knappen Lägg till variabel eller genom att dra in önskade variabler från Variabelbläddraren.

Värdena i listan uppdateras automatiskt en gång per sekund. Genom att dubbelklicka på en variabels värdecell i watch-panelen kan man ändra på dess värde direkt. Listan kan sorteras med avseende på Variabel och Värde i både stigande och fallande ordning. Bara klicka på respektive kolumnrubrik för att skifta sorteringsriktning.

Watch panel verktygsfält

Watch panel variabellista

Variabellistan består av flera kolumner.

Server är namnet på den Ethiris Server som variabeln tillhör.

visar om variabeln är skrivbar, läsbar eller både och.

Variabel är namnet på variabeln.

Värde är aktuellt värde för variabeln. Om variabeln är skrivbar går det att ändra värdet direkt i listan.

Datatyp är datatypen för variabeln.

Inga större överraskningar där.

Variabelbläddrare panel

Till höger i skriptpanelen finns ett verktygsfönster, Variabelbläddrare som är dockat. Om du flyttar muspekaren över fliken Variabelbläddrare, kommer fönstret att glida ut.

Variabelbläddraren innehåller alla tillgängliga signaler i Ethiris Servers datalager. Signalerna är kategoriserade efter olika typer av objekt i Ethiris.

Klicka i fönstret för att få det att stanna ute alternativt pinna det genom att klicka på nålikonen.

Det finns två vyer i detta fönster. Den övre vyn innehåller alla tillgängliga objekt och den nedre vyn innehåller tillhörande signaler för det markerade objektet i den övre vyn.

I exemplet ovan är ett schema valt i den övre vyn och tillhörande variabler visas i den nedre vyn.

Det finns två alternativ till att välja variabler i variabelbläddraren; dubbelklicka på signalen för att kopiera den till insättningspunkten i skripteditorn (där markören är) eller dra-och-släpp variabeln till önskad plats i skripteditorn.

När en variabel väljs in till skriptet blir variabeln fullt kvalificerad, dvs. variabelns kompletta namn läggs in i skriptet. I detta fall har variabeln Active för schemat det kompletta namnet NormalSchedule.Active.

Variabelbläddrare verktygsfält

Läs mer om skript i kapitel Skript på sidan 3:1.

Skriptbibliotek noden

Noden Skriptbibliotek ligger under noden Logik. Syftet med skriptbibliotek är dels att få en bättre struktur på sina skript genom att huvudskriptet blir kortare och tydligare, dels att underlätta återanvändning av generella skriptfunktioner.

För att kunna använda skriptbibliotek krävs licensfunktionen ”Skriptbibliotek”, se aktuellt licensdokument.

Man kan skapa valfritt antal skriptbibliotek som var och en innehåller ett valfritt antal funktioner. Dessa funktioner kan enkelt anropas från huvudskriptet eller från andra skriptbibliotek.

Kentima tillhandahåller ett antal färdiga skriptbibliotek som följer med installationen av Ethiris VMS samt kan laddas ned från Kentimas hemsida.

För att kunna använda dem, måste de importeras i konfigurationen.

Skriptbibliotek popupmeny

Ny-> Skriptbibliotek lägger till ett nytt Skriptbibliotek i serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny skriptbiblioteknod. Skulle du redan ha panelen Skriptbibliotek öppen, kommer det nya skriptbiblioteket att läggas till där också.

Skriptbibliotek panel

Dubbelklick på noden Skriptbibliotek i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla skriptbibliotek som för tillfället är definierade i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Skriptbibliotek panel verktygsfält

Skriptbibliotek panel skriptbiblioteklistan

Listan med skriptbibliotek består av en kolumn.

Namn är önskat namn för skriptbiblioteket. Detta namn måste vara unikt i konfigurationen.

Skriptbibliotek noden

Under noden Skriptbibliotek i trädvyn kan det finnas en eller flera skriptbiblioteknoder. Dessa representerar de enskilda skriptbiblioteken.

Skriptbibliotek popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar det aktuella skriptbiblioteket från serverns konfiguration. Det försvinner omedelbart från både trädvyn och listan med skriptbibliotek i panelen Skript bibliotek.

Flytta till toppen Flyttar det aktuella skriptbiblioteket till toppen av hierarkin.

Flytta upp Flyttar det aktuella skriptbiblioteket ett steg uppåt i hierarkin.

Flytta ner Flyttar det aktuella skriptbiblioteket ett steg neråt i hierarkin.

Flytta till botten Flyttar det aktuella skriptbiblioteket till botten av hierarkin.

Skriptbibliotek panel

Dubbelklick på ett Skriptbibliotek i trädvyn öppnar tillhörande panel.

Verktygsfältet för panelen Skriptbibliotek är likadant som verktygsfältet för Skriptnoden förutom att funktionen exekveringsintervall inte är tillgänglig för skriptbibliotek. Verktygsfältet beskrivs i Skript panel verktygsfält.

Initiera skriptbibliotek

Skript som ligger i skriptbibliotek initieras en gång när Ethiris Server startar. De exekveras inte automatiskt utan måste manuellt anropas till skillnad från huvudskriptet som automatiskt exekveras var 150ms som standard.

Grundsyftet med skriptbiblioteken är att tillhandahålla generella skriptfunktioner som enkelt kan återanvändas. Skriptbiblioteken körs en gång vid start av Ethiris Server för att alla dess funktioner ska definieras. För att sedan använda dessa funktioner måste de anropas från huvudskriptet eller ett annat skriptbibliotek.

För att anropa en funktion i ett skriptbibliotek skrivs skriptnamnet, som i det här exemplet är scTest, i det skript som ska anropa funktionen. Genom att skriva namnet på skriptbiblioteket och en punkt (.) ges information via intellisense om vilka funktioner som är tillgängliga i skriptbiblioteket.

Funktionen AddTwo som tillhör skriptbiblioteket scTest har 2 tal som parametrar. I det här exemplet 2 och 5. Funktionen adderar talen och skriver ut dem i output panelen. Resultatet är 7.

Ordning på skriptbibliotek

Skriptkod i ett skriptbibliotek kan anropa funktioner som är definierade i ett annat skriptbibliotek. Då måste det skriptbibliotek som definierar den anropade funktionen ligga före det skriptbibliotek som anropar funktionen.

Varje skriptbibliotek har en egenskap som heter isInitialized. Den kan användas för att avgöra om ett annat skriptbibliotek är initierat och kan användas från ”detta” skriptbibliotek.

Kentima erbjuder färdiga skriptbibliotek som kan laddas ner från Kentimas partnersidor. För att fungera som tänkt ska skriptbiblioteken importeras i den ordning de är numrerade.

När skriptbibliotek hämtas från Kentimas hemsida så medföljer en användarguide för skriptbiblioteket. Där är koden som ska användas i huvudskriptet inkluderad och förklarad. Notera att det är viktigt att inte ändra namn på skriptbibliotek som laddas ned från Kentimas hemsida.

Kommunikation noden

Noden Kommunikation är bara en samlingsnod för Mottagare, OPC-Servrar, Databaser och Anslutna klienter i aktuell konfiguration. Det finns varken en popupmeny eller en panel kopplad till denna nod.

Mottagare noden

Under noden Kommunikation i trädvyn, finns en Mottagare nod. Detta är en samlingsnod för alla så kallade mottagare som läggs till i serverns konfiguration.

Mottagare används i första hand för att lyssna på meddelanden från extern utrustning som t ex kameror. Men, lite motsägelsefullt, kan mottagare även användas för att i viss mån skicka information till extern utrustning så man kan uppnå tvåvägskommunikation. Huvudsyftet är dock att ta emot information, därav namnet Mottagare.

Det finns fyra huvudtyper av mottagare:

TCP inkommande

TCP utgående

HTTP inkommande

HTTP utgående

Vilken typ man ska använda beror på vilket sätt den externa utrustningen kan kommunicera.

Mottagare allmänt

Mottagare utgör en relativt komplex del av Ethiris där uppsidan är att de kan användas i många sammanhang för att kommunicera med extern utrustning.

Vilket protokoll som ska användas anges med Typ, där man kan välja på TCP eller http.

Via Typ anger man också vilken av Ethiris Server och den externa utrustningen som ska ta initiativ till kommunikation.

Inkommande anger att det är den externa utrustningen som ska ta initiativ till kommunikationen. I detta fall lyssnar Ethiris Server på den port som specificerats och väntar på att den externa utrustningen ska börja skicka meddelanden. Tänk på att den angivna porten måste vara öppen i en eventuell brandvägg.

Utgående anger att det är Ethiris Server som ska ta initiativ till kommunikation. Då kommer Ethiris Server att aktivt försöka ansluta till den externa utrustningen med angiven IP-adress och port.

När väl kommunikationen är i gång tar Ethiris Server emot text från den externa utrustningen (oavsett om typen är inkommande eller utgående). Det hela går nu ut på att aktivera triggers genom att matcha tillhörande texter i det textflöde som tas emot av Ethiris Server.

En trigger består av tre delar; Namn, Funktion och Matcha (text att matcha).

Varje trigger finns representerad i Ethiris Servers datalager i form av en variabel av typen Boolean. En boolean-variabel kan anta två olika värden; sant eller falskt. I det här sammanhanget innebär detta att triggern antingen är triggad eller så är den inte triggad.

Varje mottagare kan ha en lista med flera triggers.

Man kan säga att hela processen består av två huvuddelar. Den första delen handlar om att mottagaren tar emot data och den andra delen handlar om att skriptmotorn aktiverar triggrarna.

Mottagningen av data ser lite olika ut beroende på om man har angett SOT (Start Of Text) och/eller EOT (End Of Text) eller inte.

Vi börjar med att anta att varken SOT eller EOT har angetts. Så fort mottagaren har tagit emot nya data kommer den att gå igenom sina triggers och se om någon av triggrarnas Match-sträng finns i det mottagna datat. Om ingen matchning finns fortsätter mottagaren att ta emot data och fyller på sin interna buffert med all data som har kommit från den externa utrustningen.

Varje gång nytt data kommer till mottagaren går den igenom sina triggers i den ordning som triggrarna är definierade i listan. När en matchning finns kommer all data som har tagits emot så långt att kopieras till en variabel som heter TriggerString. Variabeln skapas automatiskt för varje mottagare och är tillgänglig via skript. Triggern kommer att läggas i en kö som skriptmotorn betar av. Flera triggers kan på det här sättet matcha på samma gång för en mottagare. Då kommer de att läggas i tur och ordning i den kö som skriptmotorn betar av. Om någon av triggrarna triggar kommer den interna bufferten av data i mottagaren att tömmas och hela processen börjar om från början igen.

När det finns triggers i kö så kommer skriptmotorn att beta av dessa en i taget. Den trigger som ligger först i kön kommer att vara aktiv under ett skriptvarv. Det innebär att tillhörande variabel är true under ett varv i skriptet. Därefter blir variabeln false igen och triggern tas bort från kön. Tillhörande TriggerString kommer också att tömmas. Därefter plockar skriptmotorn nästa trigger i kön och ett ställer dess variabel under ett skriptvarv, och så vidare.

Om vi nu antar att man har angett en text för SOT. Nu kommer mottagaren att kasta all data som tas emot fram till att den text som angetts för SOT dyker upp i textflödet. Då börjar mottagaren att samla på sig inkommande data och kolla av sina triggers på samma sätt som beskrivits ovan. När vi får en triggning kommer de triggrar som triggar att läggas i kö till skriptmotorn, TriggerString-variabeln kommer att innehålla den data som har tagits emot från och med SOT och därefter kommer den interna bufferten att rensas och mottagaren börjar spana efter en ny SOT i inkommande textflöde.

Om vi anger EOT kommer inte genomgång av triggers ske förrän texten som angetts för EOT dyker upp i det mottagna datat. Har vi ingen matchning då kommer all mottagna data fram till och med EOT att kastas och processen börjar om från början igen. Om vi har en triggning kommer de triggers som matchar att läggas i kön till skriptmotorn, TriggerString uppdateras och den interna bufferten fram till och med EOT töms. Observerat att det potentiellt kan finnas flera EOT i samma inläsning av data. Då kommer dessa att behandlas en i taget. Först kommer den del av datat fram till och med den första EOT att behandlas. Triggers kollas och läggs eventuellt i kö. Därefter kastas den delen av datat och nästa del fram till och med den andra EOT behandlas, och så vidare.

Slutligen, om både SOT och EOT är angivna kommer mottagaren att börja buffra data när den har tagit emot SOT och därefter samlar den på sig data ända till ett EOT dyker upp. Först då kommer mottagaren att gå igenom sin lista av triggers. För övrigt fungerar det på samma sätt som beskrivits ovan.

Mottagare popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Mottagare lägger till en ny Mottagare till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny mottagarenod. Skulle du ha öppnat panelen Mottagare kommer den nya mottagaren att läggas till där också.

När man precis har lagt till en ny mottagare indikeras fel i trädvyn. Detta beror på att som standard används Typ TCP inkommande och Port 1234. Detta är samma som används för den automatiskt skapade TCP-lyssnaren, därför indikeras ett fel. Detta kommer att lösa sig när vi har konfigurerat den nya mottagaren.

Mottagare panel

Dubbelklick på noden Mottagare i trädvyn öppnar tillhörande panel.

Om man håller muspekaren ovanför den röda felindikeringen visas information om vad felet beror på. Vi kan i exemplet ovan se att problemet är att två olika mottagare lyssnar på samma port. Om vi ändrar den nya mottagarens typ till TCP utgående kommer problemet att försvinna. Den nya mottagaren är tänkt att kommunicera med en UDP-kamera vilken har stöd för TCP-kommunikation. Vi återkommer till UDP-kameran lite längre fram i manualen.

Denna panel består av en lista med alla mottagare som för tillfället är definierade i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Mottagare panel verktygsfält

Mottagare panel mottagarelistan

Mottagarelistan består av flera kolumner.

Namn är önskat namn för mottagaren. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om mottagaren i listan att indikera felet.

Används anger om mottagaren är i bruk eller inte. Denna egenskap är speciellt användbar om man inte vill använda den automatiskt skapade TCP-mottagaren som inte går att radera. Om mottagaren inte används kommer ingen uppkoppling mot den externa utrustningen att ske.

Typ anger vilken typ av mottagare det ska vara. Man kan välja mellan TCP och HTTP samt inkommande eller utgående. TCP/HTTP avgör vilket protokoll som ska användas medan inkommande/utgående avgör vem som tar initiativ till uppkoppling. Vid inkommande är det den externa utrustningen som tar initiativet till kommunikation och vid utgående är det Ethiris Server som initierar kommunikationen.

Adress används endast när typen är utgående. Då anger den adressen till den externa utrustningen.

Port anger den TCP-port som ska användas när kommunikationen initieras. Vid typ inkommande är det den port som Ethiris Server lyssnar på efter inkommande meddelande. Vid typ utgående är det den port som Ethiris Server använder för att upprätta kontakt med den externa utrustningen.

TCP noden

Under noden Mottagare i trädvyn, finns en TCP nod. Detta är en mottagare som skapas automatiskt av systemet och går inte att radera.

Denna mottagare är färdigkonfigurerad på ett sätt som passar ihop med den TCP-kommunikationsmöjlighet som Ethiris tidigare har erbjudit. När denna mottagare är aktiv lyssnar Ethiris Server på inkommande anrop via TCP från andra enheter som t.ex. kameror och video enkodrar. Syftet är att kunna använda detekteringsfunktioner i kameran som t.ex. rörelsedetektering och skicka en notifiering via TCP från kameran till Ethiris Server i stället för att Ethiris Server själv ska detektera rörelse i bilden. Denna funktion kan användas för att minska belastningen på nätverket eftersom video inte nödvändigtvis behöver skickas kontinuerligt från kameran. Ett annat skäl kan vara att minska belastningen på serverdatorn genom att låta kamerorna göra jobbet med rörelsedetektering eller vilken typ av detektering man nu vill ha.

TCP panel

Dubbelklick på noden TCP i trädvyn öppnar tillhörande panel.

Följande fält finns i panelen:

Namn är i detta fall inte möjligt att ändra utan är bestämt att vara TCP. Namnet används för att identifiera mottagaren i skript.

Används anger om TCP-lyssnaren ska vara i bruk. Om inte kommer Ethiris Server inte att sätta upp lyssnaren och reagera på inkommande meddelande.

Aktiv anger om TCP-lyssnaren ska vara aktiv från början när Ethiris Server startar. Denna egenskap finns representerad som en skrivbar variabel i skript som heter Enable. Via denna variabel kan man via skript styra om lyssnaren ska vara aktiv eller inte.

Typ anger typ av lyssnare. I detta fall går typen inte att ändra utan ligger fast som TCP inkommande. Det betyder att protokollet är TCP och den externa utrustningen ska ta initiativet till kommunikation med Ethiris Server, därav inkommande.

Port anger den TCP-port som Ethiris Server lyssnar på för inkommande TCP-meddelande. Denna är som standard 1234 men kan vid behov ändras. Tänk på att portnumret måste vara unikt så tillsvida att endast en enhet i taget för samma IP-adress kan lyssna på samma port. Du kan t.ex. inte ha två olika lyssnare i samma Ethiris Server som lyssnar på samma port.

Använd SSL anger om kryptering ska användas. För att använda detta måste den andra parten också stödja SSL.

Tidsgräns (ms) anger hur lång tid som maximalt får gå innan den externa enheten tar emot ett meddelande i de fall Ethiris skickar information tillbaka.

SOT-markering står för Start Of Text och kan användas för att begränsa vilka meddelanden som lyssnaren ska trigga på genom att ingen triggning sker förrän den text som anges som SOT har tagits emot av lyssnaren. För den här automatiskt skapade TCP-lyssnaren kan man inte specificera någon SOT.

EOT-markering står för End Of Text och kan användas för att begränsa vilka meddelanden som lyssnaren ska trigga på genom att ingen triggning sker efter den text som anges som EOT har tagits emot av lyssnaren. För den här automatiskt skapade TCP-lyssnaren kan man inte specificera någon EOT.

Starta används för att visa den text som lyssnaren tar emot. Texten visas i monitorfönstret till höger. I nedanstående exempel har en Axiskamera konfigurerats att skicka TCP-meddelanden vid rörelse till Ethirisservern med texten RecordEvent:TCPTest. Se konfigurationsexemplet nedan där en Axiskamera konfigureras för att använda TCP-lyssnaren.

Stoppa används för att sluta visa den text som lyssnaren tar emot.

Rensa används för att rensa monitorfönstret från text.

Visa alla tecken bockas för om man vill att även dolda tecken såsom CR (Carriage Return) och LF (Line Feed) ska visas. I exemplet ovan visas LF, som har ASCII-kod 10 (0a hexadecimalt) som texten \x0a med svart bakgrund.

Lägg till CR för varje LF används för att helt enkelt lägga till en Carriage Return efter en Line Feed.

Lägg till LF för varje CR används för att helt enkelt lägga till en Line Feed efter en Carriage Return.

Triggers

Syftet med triggers är att specificera texter som lyssnaren ska fånga upp i flödet av text som tas emot av lyssnaren. När lyssnaren upptäcker texten som specificerats under kolumnen Matcha aktiveras funktionen som valts i kolumnen Funktion.

I normala fall kan man själv lägga till och ta bort triggers i den här listan. Men, i just detta fall, med den automatiskt skapade TCP-lyssnaren finns två fasta triggers som inte kan ändras.

RecordEvent används för att starta en händelsestyrd inspelning för en kamera. Den utrustning som lyssnaren lyssnar på, oftast en kamera, ska skicka texten RecordEvent: direkt följt av antingen kamerans ID eller kamerans namn. Exempelvis skickas texten RecordEvent:Door för att starta händelsestyrd inspelning på kameran Door.

Set används för att sätta ett värde för valfri skrivbar variabel i Ethiris Servers datalager. Detta är en mycket kraftfull funktion som potentiellt kan aktivera vilka funktioner som helst i Ethiris genom ett lämpligt skript. Exempelvis texten Set:sendMail=true skulle kunna användas genom skript för att skicka i väg ett eller flera e-postmeddelande när något speciellt händer i kameran.

Den här funktionen kräver lite konfigurering i kameran/video enkodern för att fungera, så låt oss titta på ett exempel…

Kamera/video enkoder konfigurationsexempel

I detta exempel kommer vi att använda en Axis 216FD-kamera där vi kommer att låta kameran detektera rörelse och då skicka en TCP-notifiering till Ethiris Server. Meddelandet som skickas från kameran kommer att skriva ett värde till en variabel i Ethiris Servers datalager. Detta är en mycket kraftfull funktion som potentiellt kan användas för att aktivera vilken funktion som helst i Ethiris. Exempel på sådana funktioner är starta inspelning, aktivera PTZ förinställda positioner, öppna livefönster i någon Ethiris Client etc.

Den första uppgiften består i att skapa en rörelsedetektion i kamerans konfiguration. Gå in i Setup i kameran, välj Event Config->Motion Detection och klicka på knappen New till höger. Mata in ett lämpligt namn på detektionsfönstret och sätt önskad position och storlek på det.

Nästa uppgift är att skapa en Event Server i kamerans konfiguration. Välj Event Config->Event Servers och klicka sedan på knappen Add TCP….

I dialogen för Event Server Setup, mata in ett lämpligt namn, IP-adressen för datorn där Ethiris Server kör och portnumret som Ethiris Server lyssnar på för TCP-notifieringar (1234 som standard). Klicka på knappen Test för att prova anslutningen mot Ethiris Server. För att anslutningen ska fungera krävs att du har bockat för Möjliggör mottagning av notifieringar via TCP i konfigurationen för Ethiris Server och sparat konfigurationen så Ethiris Server börjar lyssna på port 1234.

När du är klar, klicka på OK-knappen. Nu ska det finnas en ny server i listan med Event Servrar.

Nästa uppgift är att lägga till två nya Event Types, en för start av rörelse och en för stopp av rörelse. Välj Event Config->Event Types och klicka sedan på knappen Add triggered….

I dialogen Event Type Setup, mata in ett lämpligt namn, välj rörelsedetektering i avsnittet Triggered by…, bocka för checkboxen Send TCP notification to och välj lämplig Event Server i avsnittet When Triggered….

I fältet Message, mata in texten Set: följt av namnet på variabeln, ett likhetstecken (”=”) och önskat värde för variabeln. I vårt exempel vill vi sätta variabeln RecordEvent till true för kameran som heter Aisle. Hela meddelandet blir då:

Set:Aisle.RecordEvent=true

Du kan sätta önskad variabel till (nästan) vilket värde du vill.

Ethiris Server lyssnar efter två olika kommandon:

Set:=<Värde>

RecordEvent:<Kameranamn | KameraID>

Kommandot Set används för att skriva ett värde till en variabel i Ethiris Servers datalager.

Kommandot RecordEvent används för att starta en händelsestyrd inspelning på en kamera genom att ange antingen kamerans namn eller kamerans ID. Detta är samma sak som att klicka på knappen Manuell händelseinspelning i Ethiris Client för en viss kamera.

När du är klar, klicka på OK-knappen. Då ska det finnas en ny typ i listan med Event Types.

Nu, lägg till ännu en Event Type som du kallar Motion Stop och använder Triggered by… när rörelsedetekteringen stops (stoppar) i stället för startar. Du ska också sätta värdet på Aisle.RecordEvent till false.

Nu är två Event Types tillagda, och vi är klara. Testa genom att se till att det rör sig framför kameran och verifiera att Ethiris Server startar inspelning vid rörelse.

Figur . Två Event Types skapade.

Mottagare noden

Under noden Mottagare i trädvyn, kan man lägga till nya Mottagare. Lite tidigare i manualen la vi till en ny mottagare som vi kallade UDP som är tänkt att kommunicera med en UDP-kamera.

Den uppmärksamme noterar en varningstriangel till vänster om den nya mottagaren i trädvyn. Denna varnar för att konfigurationen inte är komplett för mottagaren. Det ska vi alldeles strax råda bot på.

Mottagare popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar mottagaren från serverns konfiguration. Skulle du ha öppnat panelen Mottagare kommer mottagaren att raderas där också.

Mottagare panel

Dubbelklick på noden Mottagare i trädvyn öppnar tillhörande panel.

Följande fält finns i panelen (olika fält visas beroende på vilken typ är lyssnare som är vald, samtliga fält som kan förekomma beskrivs här):

Namn Namnet används för att identifiera mottagaren i skript.

Används anger om TCP-lyssnaren ska vara i bruk. Om inte kommer Ethiris Server inte att sätta upp lyssnaren och reagera på inkommande meddelande.

Aktiv anger om TCP-lyssnaren ska vara aktiv från början när Ethiris Server startar. Denna egenskap finns representerad som en skrivbar variabel i skript som heter Enable. Via denna variabel kan man via skript styra om lyssnaren ska vara aktiv eller inte.

Typ anger typ av lyssnare. Det finns fyra typer av lyssnare: TCP inkommande, TCP utgående, HTTP inkommande samt HTTP utgående. Beroende på vald typ visas olika många fält.

Port anger den TCP-port som Ethiris Server lyssnar på för inkommande TCP-meddelande. Denna är som standard 1234 men kan vid behov ändras. Tänk på att portnumret måste vara unikt så tillvida att endast en enhet i taget för samma IP-adress kan lyssna på samma port. Du kan t ex inte ha två olika lyssnare i samma Ethiris Server som lyssnar på samma port.

Använd SSL anger om kryptering ska användas. För att använda detta måste den andra parten också stödja SSL.

Tidsgräns (ms) anger hur lång tid som maximalt får gå innan den externa enheten tar emot ett meddelande i de fall Ethiris skickar information tillbaka.

Automatisk återanslutning anger att Ethiris automatiskt skall försöka återansluta om uppkopplingen skulle gå ner. Detta fält finns endast om typ är HTTP utgående.

Förfrågan anger den sträng Ethiris skall skicka till den anslutna utrustningen efter att kontakt upprättats. Detta fält finns endast om typ är TCP utgående eller HTTP utgående.

Skicka svar automatiskt anger att Ethiris automatiskt skall hantera en eventuell inloggning som krävs av den anslutna utrustningen. Detta fält finns endast om typ är HTTP ingående eller HTTP utgående.

Autentisering anger att Ethiris kräver att den anslutna utrustningen autentiserar sig enligt vald nivå. Alternativ som går att välja är: Ingen, Basic eller Digest. Detta fält finns endast om typ är HTTP ingående.

Användarnamn anger det användarnamn Ethiris autentiserar sig med om Typ är HTTP utgående, samt det användarnamn Ethiris kräver att den anslutna utrustningen autentiserar sig med om Autentisering är satt till Basic eller Digest och Typ är HTTP ingående.

Lösenord anger det lösenord Ethiris autentiserar sig med om Typ är HTTP utgående, samt det lösenord Ethiris kräver att den anslutna utrustningen autentiserar sig med om Autentisering är satt till Basic eller Digest och Typ är HTTP ingående.

SOT-markering står för Start Of Text och kan användas för att begränsa vilka meddelanden som lyssnaren ska trigga på genom att ingen triggning sker förrän den text som anges som SOT har tagits emot av lyssnaren. För den här automatiskt skapade TCP-lyssnaren kan man inte specificera någon SOT.

EOT-markering står för End Of Text och kan användas för att begränsa vilka meddelanden som lyssnaren ska trigga på genom att ingen triggning sker efter den text som anges som EOT har tagits emot av lyssnaren. För den här automatiskt skapade TCP-lyssnaren kan man inte specificera någon EOT.

Längst ned i panelen finns en lista med Triggers.

Följande funktioner finns tillgängliga:

Matcha sträng: En trigger med funktionen Matcha sträng måste ha en text i kolumnen Matcha för att konfigurationen ska bli komplett.

Spela in händelse: Denna typ av trigger letar automatiskt efter texten RecordEvent:<CameraID|CameraName>, där du kan ange kamera id eller kameranamn. När texten påträffas, startas automatiskt en händelseinspelning för kameran.

Uppdatera variabel: Denna typ av trigger letar automatiskt efter texten Set:<variableName=value>, där VariableName är namnet på en variabel i systemet och value är värdet du vill uppdatera variabeln med.

Matcha längd: Denna trigger kan bara användas med HTTP-lyssnare och kräver att http-headern Contant-Length finns med i den mottagna datan. Denna header innehåller antalet bytes data som kommer att skickas och triggern kommer att trigga när den mängden bytes har mottagits.

Matcha blockvis överföring: Denna trigger kan bara användas med HTTP-lyssnare och kräver att överföringen görs blockvis (chunked transfer). Blockinformationen tas automatiskt bort från den mottagna datan och triggern kommer att trigga när samtliga block har tagits emot.

Nu är det kanske inte så lätt att veta vilken sträng man ska leta efter. Då är det lämpligt att starta monitoreringen. Tyvärr kan man inte göra detta förrän man har sparat sin konfiguration och eftersom den innehåller fel är den ovillig att spara sig.

Lösningen är att mata in en tillfällig text, vilken som helst, som Matcha-text, t.ex. Test.

Vi tar och gör detta, sparar och klickar sedan på knappen Start för att visa den text som kameran skickar.

I textflödet ser vi lite lättare vilka texter som kan vara lämpliga att använda för matchning.

Lite beroende på hur man har konfigurerat sin kamera kan informationen se olika ut. I det här fallet har vi satt upp en rörelsedetektering i UDP-kameran. När det rör sig tillräckligt mycket framför kameran skickar den bl.a. ut zonebit=1 och när det slutar röra sig skickar den ut zonebit=0. Dessutom skickar den ut texten info som start av varje meddelandeblock.

Med denna nyvunna information kan vi göra färdigt konfigurationen för vår mottagare.

Vi kommer att skapa två olika triggers; En som ska heta Start och en som ska heta Stop. Vi kommer också att ange SOT till info för att effektivisera arbetet för mottagaren.

De två triggrarna dyker upp som variabler av typen Boolean i variabelbläddraren i skriptpanelen.

Med hjälp av dessa kan vi skriva ett litet skript för att starta inspelning på UDP-kameran när det rör sig framför den.

Med följande skript löser vi detta:

UDPCam.RecordEvent = (UDPCam.RecordEvent || UDP.Start) && !UDP.Stop;

Eftersom triggervariablerna endast är true under ett skriptvarv behöver vi denna konstruktion där RecordEvent-variabeln håller sig själv ända tills vi får stopsignalen i form av att UDP.Stop blir true.

|| betyder ”eller”.

! betyder ”inte”.

Om du tycker det var intressant med mottagare kan du läsa mer om dessa i integrationsmanualen.

OPC-servrar noden

Också under noden Kommunikation i trädvyn finns noden OPC-Servrar. Detta är en samlingsnod för alla OPC-Servrar som är definierade i servern.

I många fall, behöver du kommunicera med system och enheter utanför Ethirissystemet, t ex för att få information om statusen för olika enheter såsom t.ex. en rörelsedetektor eller en switch. Utöver att samla in information från omvärlden behöver man ofta påverka omvärden också, t.ex. genom att öppna en port eller starta en larmsiren.

OPC (OLE for process Control) är en industristandard som är skapad för att få ett gemensamt gränssnitt för kommunikation och integration med automationsutrustningar. OPC bygger på DCOM teknologin för att tillhandahålla en kommunikationslänk mellan OPC servrar och OPC klienter.

Ethiris Server har en integrerad OPC-klient som implementerar OPC Data Access standarden. Detta gör det möjligt för integration och kommunikation med alla system med OPC-server stöd.

För att koppla en variabel till ett objekt i en OPC server skapas först en koppling till OPC servern.

OPC-servrar popupmeny

Högerklick på denna nod öppnar en meny.

Ny->OPC-server lägger till en ny OPC-server till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny OPC-Server nod. Skulle du ha öppnat panelen OPC-servrar, blir den nya servern tillagd där också.

Observera ikonen som indikerar fel till vänster om OPC-Servernoden. Detta beror på att den nya OPC-Servern varken har ett Prod ID eller ett CLSID ännu. Det finns varningsikoner längre upp i trädet för att indikera att något i konfigurationen är felaktigt.

OPC-servrar panel

Dubbelklick på noden OPC-servrar i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla OPC-Servrar som ingår i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

OPC-servrar panel verktygsfält

OPC-servrar panel OPC-serverlista

OPC-serverlistan består av flera kolumner.

Namn är önskat namn för OPC-Servern. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om servern i listan att indikera felet.

Prog. ID är det programmatiska ID:t för OPC-Servern. Detta är avsett för människor, eftersom det är lättare att förstå än CLSID, som är OPC-Serverns riktiga ID. Du kan mata in detta manuellt, men du kan också bläddra/söka efter tillgängliga OPC-Servrar genom att klicka på bläddra-knappen längst till höger i varje rad.

CLSID är det riktiga, verkligt unika ID för en OPC-Server. Du vill antagligen bläddra efter OPC-Servern i stället för att mata in CLSID:t manuellt.

Kör på värddator används när OPC-servern är installerad på en annan dator än den dator där Ethiris Server kör. I de flesta fall kör OPC-servern på samma dator som Ethiris Server kör på. Detta är en fördel eftersom när både Ethiris Server och OPC-Servern kör på samma dator sker kommunikationen via COM i stället för DCOM. DCOM måste användas när kommunikationen sker mellan olika datorer. Det finns en hel del säkerhetsinställningar som måste konfigureras för att få DCOM att fungera.

Bastid är OPC-Serverprotokollets bastid i millisekunder, vilken används som bastid för att skriva till OPC-Servern.

Bläddringsknapp används för att bläddra/söka efter tillgängliga OPC-Servrar i både den lokala datorn och om så önskas även i andra datorer i nätverket.

När en OPC-Server som ligger på en annan dator väljs, kommer fältet Kör på värddator att automatiskt fyllas i med namnet på den andra datorn.

Återigen, detta är inte det rekommenderade sättet för OPC-kommunikation. Att köra OPC-servern lokalt på samma dator som Ethiris Server är att föredra.

OPC-server noden

Under noden OPC-servrar i trädvyn, kan det finnas ett antal OPC-server noder.

OPC-server popupmeny

Högerklick på denna nod öppnar en meny.

Ny->OPC-grupp lägger till en ny OPC-grupp till OPC-Servern. Grupper skapas för en OPC-server för att gruppera en eller flera OPC-variabler. Det är en god idé att lägga till flera grupper till en OPC-Server för att kunna sätta individuella inställningar, för bl.a., uppdateringsfrekvensen och för att efterlikna det underliggande systemets struktur.

Radera raderar OPC-Servern från serverns konfiguration. Den försvinner omedelbart från både trädvyn och OPC-Serverlistan i panelen OPC Servers.

OPC-server panel

Dubbelklick på en OPC-server nod i trädvyn öppnar tillhörande panel.

I denna panel kan du ange samma information som i OPC-Serverlistan. Den nya informationen handlar om OPC-grupper.

För varje OPC-Server kan du skapa flera grupper där varje grupp innehåller OPC-variabler.

OPC-server panel Grupper verktygsfält

OPC-server panel Grupplista

Grupplistan består av flera kolumner.

Namn är önskat namn för OPC-gruppen. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om gruppen i listan att indikera felet.

Aktiv anger om OPC-gruppen ska vara aktiv. Endast variabler i en aktiv grupp uppdateras med förändringar från OPC-Servern.

Uppdateringsintervall anger tidsintervallet, i millisekunder, som OPC-Servern ska skicka förändringar i data till Ethiris Server.

Stegfrekvens anger den frekvens med vilken gruppen ska skriva till Ethiris Server baserad på OPC-Serverprotokollets bastid. Om du har angett en bastid på 50 ms och stegfrekvensen som 4, kommer gruppen att skriva värden var 200:e ms (450 = 200).

Dödband anger OPC gruppens dödband. Detta är en hysteres som anger hur många procent värdet måste förändras för OPC-servern skall skicka en uppdatering till Ethiris.

OPC-server variabler

När en OPC-Server definieras skapas automatiskt en variabel som kan användas på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.376 för ett exempel på när en OPC-Server är vald och tillhörande variabler visas i den nedre panelen (inringade).

CommunicationError (Kommunikationsfel) är en endast läsbar larmvariabel, som är true (sann) när det är kommunikationsfel med OPC-Servern.

ConfigurationError (Konfigurationsfel) är en endast läsbar larmvariabel, som är true (sann) när något är fel i konfigurationen för OPC-Servern.

OPC-grupp noden

Under en OPC-server nod i trädvyn, kan det finnas OPC-grupp noder.

OPC-grupp popupmeny

Högerklick på denna nod öppnar en meny.

Ny-OPC-tag lägger till en ny OPC-Tag till OPC-gruppen. Taggar är själva variablerna som kommuniceras mellan Ethiris Server och OPC-Servern. Det normala sättet att lägga till OPC-taggar är att bläddra efter dem i OPC-Servern. Detta kan göras från panelen OPC-grupp som beskrivs längre ned.

Radera raderar OPC-gruppen från OPC-Servern. Den försvinner omedelbart från både trädvyn och OPC-grupplistan i panelen OPC-server.

OPC-grupp panel

Dubbelklick på en OPC-grupp nod i trädvyn öppnar tillhörande panel.

I denna panel kan du ange samma information som i OPC-grupplistan. Den nya informationen handlar om OPC-taggar.

För varje OPC-grupp kan du skapa flera taggar.

OPC-grupp panel Taggar verktygsfält

OPC-grupp panel Taglista

Taglistan består av flera kolumner.

Namn är önskat namn för OPC-taggen. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om taggen i listan att indikera felet.

Tag är namnet på taggen i OPC-Servern. Detta används för att identifiera motsvarande signal i OPC.Servern. När du lägger till taggar via OPC-signalbläddrare fylls detta namn i automatiskt.

Datatyp bestämmer vilka värden som variabeln kan anta. Alternativen är Boolean, Integer, Double och String.

Läsbar anger om variabeln kan läsas i t.ex. skript.

Skrivbar anger om variabeln kan skrivas i t.ex. skript.

Aktiv anger om variabeln är aktiv. Endast aktiva OPC-variabler uppdateras med dataförändringar från OPC-servern.

Beskrivning används för att beskriva syftet med variabeln. Denna beskrivning är synlig i verktygsfönstret Variabelbläddraren.

Initialvärde är initialt värde för variabeln. Variabeln har detta värde innan variabeln uppdateras med riktiga värden från OPC-servern.

Min är minimivärdet som tillåts för variabeln.

Max är maximivärdet som tillåts för variabeln.

Kontinuerlig skrivning. När denna är förbockad kommer variabelns värde att skrivas till OPC-servern i varje cykel. Om den inte är förbockad kommer värdet endast att skrivas till OPC-servern när det har ändrats. Viss typ av utrustning kräver kontinuerlig skrivning för att fungera ordentligt.

OPC-signalbläddrare

När man lägger till taggar till en OPC-grupp är det behändigt att bläddra bland de tillgängliga taggarna direkt i OPC-servern. Tyvärr är bläddringsfunktionen inte obligatorisk i OPC-Serverspecifikationen. Detta innebär att det inte är helt säkert att du kan bläddra i OPC-servern. I ett sådant fall måste du lägga till OPC-taggarna manuellt i gruppen.

I de flesta fall, dock, kan du bläddra i OPC-servern efter tillgängliga taggar.

Genom att använda OPC-signalbläddrare kan du bläddra i en OPC-Server efter tillgängliga signaler. I den nedre vyn visas taggarna/signalerna som tillhör vald grupp.

Du kan välja tillgängliga taggar och sedan dra-och-släppa dem i OPC-taggar-listan i panelen OPC-grupp.

OPC-grupp variabler

När taggar definieras för en OPC-grupp kommer taggarna att bli synliga som variabler som kan användas på en hel del olika sätt, t ex i skript eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.382 för ett exempel på när en OPC-grupp är vald och tillhörande variabler visas i den nedre panelen (inringade).

De faktiska variablerna som existerar för en grupp beror på vilka taggar som har lagts till gruppen.

Databaser noden

Under noden Kommunikation i trädvyn finns noden Databaser. Detta är en samlingsnod för alla databaser som är definierade i servern.

Om du vill använda en databas för att antingen spara information från Ethiris i eller läsa information från och sedan använda på något sätt i Ethiris, är det här du definierar kopplingen till den eller de databaser du vill använda.

Observera att det finns licensrestriktioner för att kunna använda databaser, läs mer om det i licensdokumentet för aktuell version av Ethiris.

Ethiris kan ha anslutningar till flera databaser samtidigt, antingen via ODBC-anslutningar definierade i Kontrollpanelen - Administrativa verktyg - Datakällor (ODBC) eller direkt via anslutning till installerade ODBC-drivrutiner.

Databaser popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Databas lägger till en ny databasanslutning till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny databas nod. Skulle du ha öppnat panelen Databaser, blir den nya databasen tillagd där också.

För att förenkla konfigureringen av databaskopplingen rekommenderar vi att du söker efter ODBC-datakällor eller ODBC-drivrutiner och sedan använder guiden för att konfigurera upp parametrarna. Är du en avancerad användare och van vid att konfigurera ODBC-anslutningar, konfigurerar du enkelt parametrarna själv. Båda varianterna fungerar utmärkt.

Databaser panel

Dubbelklick på noden Databaser i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla databaser som har definierats i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Anslutna klienter panel verktygsfält

Databaser panel lista

Databaslistan består av flera kolumner.

Namn är önskat namn för databasen (egentligen anslutningen till databasen). Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om databasen i listan att indikera felet.

Används anger helt enkelt om anslutning ska göras till denna databas när konfigurationen startar. Är den inte markerad kan du inte använda databaskopplingen från skript.

I det fall du kör ett kluster, kan det vara en fördel att använda typer Drivrutin och sedan konfigurera alla parametrar. Detta innebär att databasanslutningen kommer att fungera från vilken medlem som helts i klustret (förutsatt att drivrutinen är installerad på alla medlemmar). Väljer du att använda en System-DSN i kombination med ett kluster, måste du se till att samtliga medlemmar i klustret har identiska konfigurationer av denna System-DSN. Den måste även ha ett identiskt namn på alla medlemmar. När du söker efter System-DSN i ett kluster, kan du bara välja System-DSN som finns på alla medlemmar. Detta är att säkerställa att databaskopplingen kommer att fungera från alla medlemmar i klustret.

Parametrar är de ytterligare parametrar som kan krävas för anslutningen till databasen. Exempel på parametrar kan vara SERVER, PORT, DATABASE som helt enkelt pekar du den server/databas du vill koppla upp dig mot.

Användarnamn ange det användarnamn som databasen kräver för att tillåta anslutning.

Lösenord ange det lösenord som databasen kräver för att tillåta anslutning.

Lägga till Databas

I den övre gruppen ser du de definierade ODBC-datakällor som finns i datorn.

Dessa är upplagda i Kontrollpanelen - Administrativa verktyg - ODBC-datakällor - System-DSN. Observera att Ethiris Server bara kan använda ODBC-datakällor upplagda under System-DSN eftersom det endast är dessa som är tillgängliga för servern som kör som en tjänst.

I den undre gruppen ser du de ODBC-drivrutiner som är installerade i datorn.

Dubbelklicka på den ODBC-datakälla eller ODBC-drivrutin du vill använda för anslutning till din databas.

Exempel ett

I första exemplet använder vi en ODBC-datakälla som exempel.

Dubbelklicka på Weather i sökresultatlistan ovan.

Om allt går bra visas följande meddelandebox:

I detta fall hade vi gjort hela konfigurationen av databaskopplingen via Kontrollpanelen - Administrationsverktyg - ODBC-Datakällor - System-DSN och vi refererar egentligen bara till den kopplingen från Ethiris.

Hur man konfigurerar ODBC-anslutningar via kontrollpanelen ligger inte inom ramen för denna manual.

Exempel två

I exempel två använder vi en ODBC-drivrutin och tar hjälp av guiden för att konfigurera upp parametrarna.

Dubbelklicka på SQL Server Native Client 11.0 för att lägga till en databasanslutning som använder den här drivrutinen för att ansluta till databasen.

Guiden visas och börjar nu med att söka efter databaser som kan kommunicera med denna drivrutin.

Om guiden hittar några datorer på nätverket som har databaser som kan kommunicera med den valda drivrutinen visas datorerna i en lista.

I exemplet här väljer vi Eris och trycker sedan på Nästa. Guiden listar då de databaser som finns på den valda servern.

I exemplet väljer vi att använda databasen msdb. Klicka sedan på Nästa. Om du vet vad du gör och vill hoppa över den här parametern i guiden, klicka i stället på Hoppa över >.

Guiden listar alla parametrar som kommer att användas för den här databasanslutningen. Klicka Nästa för att testa anslutningen till databasen.

I detta fall lyckades anslutningen till databasen. Vid uppkopplingen returnerade databasen information som visas i dialogen.

Klicka på Slutför för att stänga guiden och använda dessa parametrar.

Guiden startar endast om anslutningen till databasen misslyckas och guiden tror att den kan hjälpa till med konfigureringen av parametrarna.

Om du redan från början vet vilka parametrar och parametervärden som krävs för anslutning till din databas, kan du skriva in dem i fältet Parametrar manuellt.

Databas noden

Under noden Databaser i trädvyn, kan det finnas ett antal Databas noder.

Databas popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar databasen från serverns konfiguration. Den försvinner omedelbart från både trädvyn och klientlistan i panelen Databaser.

Databasvariabler

För varje databas som läggs upp i listan kommer det automatiskt att skapas ett systemlarm i Ethiris Servers datalager.

Anslutna klienter noden

Sist under noden Kommunikation i trädvyn finns noden Anslutna klienter. Detta är en samlingsnod för alla anslutna klienter som är definierade i servern.

Huvudsyftet med denna del är att man ska kunna övervaka sina Ethirisklienter från Ethiris Server. Om anslutningen mellan klient och server avbryts så genereras ett larm om man har aktiverat anslutningsövervakningen för aktuell klient.

Anslutna klienter popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Ansluten klient lägger till en ny ansluten klient till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny ansluten klient nod. Skulle du ha öppnat panelen Anslutna klienter, blir den nya klienten tillagd där också.

Observera ikonen som indikerar fel till vänster om den nya klientnoden. Detta beror på att den nya anslutna klienten har en IP-adress ännu. Det finns varningsikoner längre upp i trädet för att indikera att något i konfigurationen är felaktigt.

Anslutna klienter panel

Dubbelklick på noden Anslutna klienter i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla anslutna klienter som har definierats i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Anslutna klienter panel verktygsfält

Anslutna klienter panel klientlista

Klientlistan består av flera kolumner.

Namn är önskat namn för den anslutna klienten. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om klienten i listan att indikera felet.

Typ anger typ av klient. I dagsläget kan man endast välja Ethiris Client.

IP-adress eller datornamn anger den dator där klienten kör.

Anslutningsövervakning är som standard i läget Av, vilket innebär att ingen övervakning av anslutningen sker. Om man vill ha övervakning så får man ställa in en tid här. Tiden kan sättas mellan 1 sekund och 1 dag. Tiden avgör hur lång tid ett kommunikationsavbrott är acceptabelt. Med andra ord den tid det ska ta innan övervakningslarmet aktiveras vid ett eventuellt kommunikationsavbrott. Tänk på att det kan ta olika lång tid innan Ethiris upptäcker ett kommunikationsavbrott. Om man stänger Ethiris Client upptäcks detta omedelbart, då kommer larmet efter den inställda tiden. Men om kommunikationsavbrottet kommer p.g.a. att någon har dragit ut nätverkskabeln så kan det ta upp emot 45 sekunder innan Ethiris upptäcker kommunikationsavbrottet. Då kommer larmet efter inställd tid + upp till 45 sekunder.

Markera om klienten ska skicka hårdvaruinformation anger om klienten ska skicka hårdvaruinformation till servern. Hårdvaruinformationen används för att generera larm om exempelvis en fläkt skulle gå sönder eller temperaturen skulle bli för hög i någon av datorns komponenter (CPU, moderkort, grafikkort). Observera att denna information endast är tillgänglig om Ethiris Client körs på hårdvara från Kentima.

Ansluten klient noden

Under noden Anslutna klienter i trädvyn, kan det finnas ett antal Ansluten klient noder.

Ansluten klient popupmeny

Högerklick på denna nod öppnar en meny.

Uppdatera hårdvaruinformation uppdaterar den anslutna klientens hårdvaruinformation för att övervakning av denna skall kunna ske. Notera att den anslutna klienten måste först ha definierats och sedan sparats till konfigurationen och därefter måste Ethiris Client på angiven klient startas och vara aktiv mot servern medan man via detta val uppdaterar hårdvaruinformationen för att dess egenskaper skall skapas i konfigurationen.

Radera raderar den anslutna klienten från serverns konfiguration. Den försvinner omedelbart från både trädvyn och klientlistan i panelen Anslutna klienter.

Ansluten klient variabler

För varje klient som läggs upp i listan över anslutna klienter kommer ett antal variabler att automatiskt skapas i Ethiris Servers datalager.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.382 för ett exempel på när en Ansluten klient är vald och tillhörande variabler visas i den nedre panelen.

De vanligast förekommande variablerna är inringade.

Connected (Ansluten) är en endast läsbar variabel. När denna variabel är true (sann) så är klienten ansluten.

ConnectionError (Kommunikationsfel) är också en endast läsbar variabel som i själva verket är ett larm. En larmvariabel kan dels användas direkt som en variabel av typen Boolean, dels kan man använda larmets ingående variabler Acknowledged, Blocked och State. När denna variabel är true (sann) innebär det att larmet är aktivt.

Loggenheter noden

Under varje Ethiris Server i trädvyn finns en Loggenheter nod. Detta är en samlingsnod för alla loggenheter som är definierade i servern.

Syftet med loggenheterna är att logga variabelvärden från Ethiris Server. De loggade värdena kan sedan presenteras i Ethiris Client i form av textfält eller lysdioder beroende på värdets datatyp. Samtliga datatyper (Boolean, String, Integer och Double) kan visas i textfält och datatypen Boolean kan även visas i form av en lysdiod.

Textfält och lysdioder kan användas i kameravyer i Ethiris Client för att presentera variabelvärden som visas både i Live och när det gäller loggade data även kan visas i Videospelaren. En loggad variabel som är knuten till ett textfält eller en lysdiod som visas i live kommer att presentera den underliggande variabelns aktuella värde. När motsvarande loggad variabel presenteras i videospelaren kommer värdet som gällde för aktuell tidsstämpel i den inspelade videon att presenteras under förutsättning att det finns ett loggat värde för den tidpunkten.

Loggenheter popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Logger lägger till en ny logger till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny loggenhetsnod. Skulle du ha öppnat panelen Loggenheter kommer den nya loggenheten att läggas till där också.

Loggenheter panel

Dubbelklick på noden Loggenheter i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla loggenheter som för tillfället är definierade i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Loggenheter panel verktygsfält

Loggenheter panel loggenheterslistan

Loggenhetslistan består av flera kolumner.

Namn är önskat namn för loggenheten. Detta namn måste vara unikt i konfigurationen. Om du anger ett otillåtet namn kommer en ikon till vänster om loggenheten i listan att indikera felet.

Aktiv anger om loggern ska vara aktiv eller inte när Ethiris Server startar. Denna status kan även styras från skript m.h.a. variabeln Enable som finns på varje loggenhet. Om loggern inte är aktiv kommer inga värden att loggas för de variabler som ligger i loggern.

Typ anger vilken typ av loggning som ska användas. I nuläget kan man bara välja Vid förändring. Detta val innebär att så fort värdet i den underliggande variabeln förändras så loggas detta värde tillsammans med aktuell tidsstämpel.

Loggningsintervall (s) används inte just nu utan är reserverad för framtida bruk. Tanken är att man ska kunna välja att logga värden vid förändring, men som oftast med det intervall som anges här.

Loggenhet noden

Under noden Loggenheter i trädvyn kan det finnas en eller flera Loggenhet noder.

Loggenhet popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar loggenheten från serverns konfiguration. Den försvinner omedelbart från både trädvy och loggenhetslistan i panelen Loggenheter.

Loggenhet panel

Dubbelklick på en Loggenhet nod i trädvyn öppnar en panel som visar en översikt över inställningarna för loggenheten och vilka variabler som loggas på loggenheten.

Loggenhet panel generella inställningar

Överst i panelen finns en del av de inställningsmöjligheter som även finns i listan över loggenheter enligt ovan. Här finns också inställningar om var lagring av loggade data ska ske och hur dessa data automatiskt ska rensas med avseende på ålder.

Lagringsenhet anger vilken av lagringsenheterna man vill använda för att lagra loggade data för denna logger.

Åsidosätt rensningsinställning bockas för om man inte vill använda de generella rensningsinställningarna som har angetts under Lagringsenheter.

Rensning

Radera gamla poster automatiskt bockas för om man vill ha automatisk rensning.

Dygn, Timmar & Minuter används för att ställa in hur gammal data får bli innan den automatiskt ska raderas.

Loggenhet panel verktygsfält

Loggenhet panel variabellistan

Enda sättet att lägga till variabler som man vill logga är att dra dem från fönstret Variabelbläddrare som är dockat till höger i denna panel. Markera en eller flera variabler som du vill logga och dra in dem till variabellistan.

Det är dock enkelt att komma runt denna begränsning om man vill logga någon av de andra variablerna. Det är bara att skapa en egendefinierad variabel med samma datatyp och sedan helt enkelt kopiera variabeln i skript.

Exempelvis om vi vill logga aktuell bildfrekvens för kameran Door i vår egendefinierade variabel dTest kan vi skriva en skriptrad som följande:

dTest = Door.CurrentPictureRate;

Variabellistan består av flera kolumner. All information i listan utom Namn och Dödband är endast läsbar.

Namn används för att representera loggvariabeln.

Dödband kan användas för variabler av typen Integer eller Double under förutsättning att man har specificerat Min och Max för den underliggande variabeln. Dödband uttrycks i procent av aktuellt värdeområde, därför måste man veta min och max för variabelns värde. Om vi exempelvis har en heltalsvariabel (Integer) som kan ha ett värde mellan 0 – 200 och vi sätter ett dödband på 5.00% innebär det att variabelvärdet måste ändras med minst 10 enheter för att vi ska logga ett nytt värde, från t.ex. 53 -> 63.

Variabel anger namnet på den underliggande variabeln, dvs. variabeln vars värde som ska loggas. Detta namn skapas automatiskt när man drar in variabeln från fönstret Variabelbläddrare.

Datatyp anger den underliggande variabelns datatyp. Detta skapas automatiskt när man drar in variabeln till listan.

Beskrivning anger eventuell beskrivning av den underliggande variabeln.

Loggenhet variabler

När en loggenhet definieras skapas automatiskt ett antal variabler som kan användas på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.270 för ett exempel på när en Loggenhet är vald och tillhörande variabler visas i den nedre panelen (inringade).

Vi kommer att diskutera Skript och variabler mer längre fram i manualen.

Direkt under Logger-objektet finns endast en variabel, Enable. Variablerna som man vill logga finns under objektet Loggvariabler.

Enable används för att aktivera/inaktivera loggern. Om denna variabel inte används i skript är det inställningen för Aktiv enligt ovan som gäller.

<Loggat värde> används för att presentera loggade värden i videospelaren i Ethiris Client. Koppla en loggad variabel till ett textfält eller till en lysdiod för att presentera värdet. Dessa hittar du under objektet Loggvariabler.

Säkerhet noden

Under noden Ethiris Server i trädvyn, finns en Säkerhet nod. Det är här du konfigurerar allmänna säkerhetsinställningar för hela Ethiris Server.

Ett antal användaroperationer är definierade i Ethiris. För varje sådan användaroperation kan du, om du vill, ange att användaren som ska utföra operationen måste vara medlem i en viss användargrupp, antingen i Ethiris eller i Windows användarsystem. För Windows användargrupper kan det vara antingen en lokal användargrupp på samma dator som Ethiris Server kör på eller en global användargrupp i en domän eller Active Directory om de inblandade datorerna och användarna är medlemmar i en domän. För att kunna ange en användargrupp i domänen, är det nödvändigt att både datorn som kör Ethiris Server och användarkontot som användaren använder vid inloggning är med i samma domän.

Notera! Välj ett backend för grupper och blanda inte flera. Att använda mer än ett samtidigt kommer att leda till problem.

Säkerhet panel

Noden Säkerhet har ingen egen panel. För enkelhets skull öppnas panelen Behörighet när du dubbelklickar på noden Säkerhet i trädvyn.

Behörighet panel

Dubbelklick på noden Behörighet i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla användaroperationer som du kan sätta inloggningskrav på för att komma åt operationen.

Följande användaroperationer existerar:

Läs serverkonfiguration är för att visa Ethiris Servers konfiguration i Ethiris Admin. Om en Erforderlig användargrupp är specificerad, måste användaren logga in som en användare som är medlem i den specificerade gruppen för att kunna ladda Ethiris Servers konfiguration i Ethiris Admin.

Uppdatera serverkonfiguration är för att spara/uppdatera Ethiris Servers konfiguration från Ethiris Admin.

Hantera serverinställningar är i nuläget endast till för att begränsa tillgången till konfigureringen av automatisk backup.

Visa klientkonfiguration är för att visa klientkonfigurationer när en kompatibel klient bläddrar på en Ethiris Server efter tillgängliga klientkonfigurationer. Om denna behörighet är satt, kommer samtliga klientkonfigurationer att döljas för användare som saknar denna behörighet. Notera att användare fortfarande kan ladda en klientkonfiguration utan att äga denna behörighet.

Uppdatera klientkonfiguration är för att spara/uppdatera klientkonfigurationer som hanteras av Ethiris Server från Ethiris Admin.

Visa Kamera är för att kunna se kameror i klienten. Om en Erforderlig användargrupp är specificerad och användaren inte är inloggad så kommer det att verka som att kamerorna i konfigurationen inte existerar.

Visa livevideo från kamera är för visning av live video från kameror i Ethiris Client. För att kunna se live video från en kamera som ingår i en Ethiris Server-konfiguration där denna användaroperation har en Erforderlig användargrupp specificerad, måste du logga in i Ethiris Client.

Lyssna på ljud live från kamera är för att tillåta en operatör att lyssna på ljud från en kamera (som har någon form av mikrofon kopplad till sig).

Tala ut till kamera är för att tillåta att en operatör talar ut till en kamera (som har någon form av högtalare kopplad till sig).

PTZ-styrning är för att kunna styra en PTZ-kamera, dvs. pan, tilt och zoom.

Manuell inspelning är för att kunna starta händelsestyrd inspelning från Ethiris Client genom att klicka på den manuella inspelningsknappen i Live.

Visa inspelad video från kamera är för visning av inspelad video i Ethiris Client.

Lyssna till inspelat ljud från kamera är för lyssning av inspelat ljud i Ethiris Client. OBS! Detta privilegie krävs också för att export av ljud ska fungera.

Exportera video från kamera är för att kunna exportera inspelad video från Ethiris Client. Denna rättighet styr behörigheten för själva exporten.

Exportera ljud från kamera är för att kunna exportera inspelat ljud från Ethiris Client.

Sök rörelse i inspelat material är för att kunna söka efter rörelse i inspelad video från Ethiris Client.

I/O-skrivning är för att kunna skriva värden till variabler från Ethiris Client. T.ex. att sätta ett digitalt värde via en knapp i Ethiris Client.

Hantera serverdiagnostik är för att hantera serverns loggfiler.

Visa spårningslogg är för att kunna se spårningsinformation i Händelselistan i Ethiris Client.

Visa larmgrupp är för att visa larm som är medlem i någon larmgrupp. Denna behörighet går att åsidosätta i panelen Larmgrupper om olika regler ska gälla för olika larmgrupper.

Visa systemlarm är för att visa systemlarm i Larmlistan. Alla larm utan associerad kamera räknas som systemlarm.

Visa kameralarm är för att visa kameralarm i Larmlistan. Alla larm med minst en associerad kamera räknas som kameralarm.

Kvittera larm är för att kvittera larm i Larmlistan.

Blockera/avblockera larm är för att blockera/avblockera larm i Larmlistan i Ethiris Client.

Larmoperatörsfunktioner är för att tilldela/släppa larm i Operatörslarmlistan i Ethiris Client.

Larmadministratörsfunktioner är för att kunna se och hantera larm i Operatörslarmlistan i Ethiris Client som redan har tilldelats via Larmoperatörsfunktioner.

Läs klientkonfiguration är för att ladda klientkonfigurationen i en kompatibel klient. Klientkonfigurationer som har denna behörighet satt kommer att döljas för användare som inte äger denna behörighet.

Starta klient är för att starta Ethiris Client. Om denna operation kräver inloggning visas automatiskt en inloggningsdialog när Ethiris Client startas.

Tillåt export av video och ljud från klienten är för att exportera video från videospelaren i Ethiris Client. För att kunna exportera video måste du ha både denna rättighet och Visa inspelad video från kamera. Denna rättighet styr om exportfunktionerna är tillgängliga i klienten i form av menyer och knappar.

Visa videospelaren i klienten är för att visa videospelarpanelen i Ethiris Client. Om du saknar denna rättighet kommer panelen Videospelaren inte att synas.

Visa händelselistan i klienten är för att visa panelen Händelser i Ethiris Client. Om du saknar denna rättighet kommer panelen Händelser inte att synas.

Visa larmlistan i klienten är för att visa panelen Larm i Ethiris Client. Om du saknar denna rättighet kommer panelen Larm inte att synas.

Visa verktygsfönstret Kameror i klienten är för att visa verktygsfönstret Kameror i Ethiris Client. Om du saknar denna rättighet kommer verktygsfönstret Kameror inte att synas.

Manuellt tillträde beviljat är för att tillåta användaren att manuellt öppna en dörr via en ansluten Dörrenhet.

Avsluta klient är för att stänga Ethiris Client.

Behörighet panel verktygsfält

Behörighet panel operationslista

Användaroperationslistan består av flera kolumner

Användaroperation är namnet på den användaroperation för vilken du kan definiera en erforderlig användargrupp och eventuellt användargrupp för förauktorisation.

Användargrupp för förauktorisation är namnet på den användargrupp som ska användas för förauktorisation. Denna kan endast anges under förutsättning att Erforderlig användargrupp har specificerats. Syftet med förauktorisation är att kräva s.k. dubbel inloggning. Det innebär att innan den vanlige användaren kan logga in, så måste en användare som är medlem i den grupp som har angetts här logga in först. Om samma användargrupp specificeras för förauktorisation och erforderlig, så kan inte en användare förauktorisera sig själv. Det måste vara olika användare, där den ena för auktoriserar den andra.

Bläddringsknapp kan användas för att bläddra efter tillgängliga användargrupper.

Erforderlig användargrupp är namnet på den användargrupp som den inloggade användaren måste vara medlem i för att få tillgång till operationen.

Bläddringsknapp kan användas för att bläddra efter tillgängliga användargrupper.

Spårning ska bockas för om du vill logga varje gång en viss användaroperation utförs. Spårningsloggen är tillgänglig via Händelselistan i Ethiris Client.

Dialogen visar olika flikar beroende på konfiguration och om servern/klustret är med i en domän.

Fliken Ethiris användargrupper listar de användargrupper som är definierade i konfigurationen. Finns inga användargrupper definierade i konfigurationen, visas döljs fliken.

Fliken Lokala användargrupper på listar de lokala Windows användargrupper som finns på den dator som kör Ethiris Server.

Fliken Lokala användargrupper i klustret listar de lokala Windows användargrupper som finns i de ingående servrarna i klustret. Om det finns användargrupper som inte finns på alla medlemmar i klustret, visas dessa utgråade och är inte valbara. Dessa listas i en egen grupp som heter Lokala användargrupper som saknas på någon medlem i klustret .

Fliken Användargrupper på domänen listar de användargrupper som finns på den domän som medlemmarna i klustret är medlemmar i.

Behörighet per klienttyp noden

Under noden Behörighet i trädvyn finns en Behörighet per klienttyp nod.

Syftet med denna nod är att kunna göra specifika säkerhetsinställningar för olika typer av klienter.

Behörighet per klienttyp popupmeny

Det finns ingen popupmeny för denna nod.

Behörighet per klienttyp panel

Dubbelklick på Behörighet per klienttyp noden i trädvyn öppnar tillhörande panel.

I listan finns i stort sett samma kolumner och samma operationer som i listan för säkerhet plus några extra kolumner. Kolumnen för Förauktorisation saknas, men indikeras med ett litet lås om förauktorisation är definierad på Ethiris Server-nivå. En annan skillnad är att operationerna är uppdelade för Ethiris Admin, Ethiris Client, Ethiris Mobile samt WideQuick EthirisView. Se föregående avsnitt för en förklaring av de olika operationerna.

För respektive klienttyp finns de operationer som är relevanta för just den typen av klient.

Åsidosätt måste uttryckligen bockas i för att kunna ändra Erforderlig användargrupp. En behörighetssinställning för en viss operation kan sättas på Ethiris Server-nivå, vilket innebär att samtliga typer av klienter har samma behörighetsinställning om de inte uttryckligen åsidosätts i denna panel genom att bocka för Åsidosätt.

Erforderlig användargrupp anger vilken användargrupp som den inloggade användaren måste vara medlem i för att få tillgång till den här funktionen. Ett tomt fält innebär att ingen inloggning krävs. Du kan bläddra efter tillgängliga användargrupper genom att klicka på Bläddra-knappen till höger om denna kolumn.

Spårning kan bockas för om du vill logga när en viss operation utförs. För varje operation där Spårning har valts, kommer systemet att logga uppgifter om tidpunkt, vilken operation som utfördes, vem som utförde den, vilken klientdator som användes och eventuellt ytterligare information beroende på vilken operation som utfördes.

Det är tillåtet att välja Spårning för en viss operation, utan att samtidigt kräva inloggning genom att specificera en användargrupp för operationen. Operationen kommer att loggas ändå, men om ingen har loggat in kan naturligtvis inga uppgifter om aktuell användare loggas.

Spårningsloggen kan visas i panelen Händelser i Ethiris Client.

Ärvd användargrupp är enbart information om aktuell inställning för Ethiris Server-nivån. För att åsidosätta denna, bocka för checkrutan Åsidosätt.

Ärvd Spårning är enbart information om aktuell inställning för Ethiris Server-nivån. För att åsidosätta denna, bocka för checkrutan Åsidosätt.

Användare noden

Under noden Säkerhet i trädvyn finns en Användare nod.

Syftet med denna nod är att lägga upp användare i systemet. Dessa användare kan användas dels för att logga in och därmed ge specifika behörigheter till användaren, dels som mottagare av mail och SMS som skickas från Ethiris Server.

Här kan du även ange systemets inställningar för lösenord.

Användare popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Användare lägger till en ny användare i serverns konfiguration. Den blir omedelbart synlig som en ny användarnod under noden Användare. Skulle du ha öppnat panelen Användare, kommer den nya användaren att läggas till där också.

Användare panel

Dubbelklick på noden Användare i trädvyn öppnar tillhörande panel.

Denna panel består av inställningar för lösenord samt en lista med alla användare som är definierade i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Användare panel verktygsfält

Användare panel inställningar för lösenord

Överst i panelen finns inställningar för lösenord i systemet. Dessa inställningar definierar kraven som måste uppfyllas när en användare väljer sitt lösenord.

Minsta styrka anger önskad styrka som krävs för lösenordet. Denna styrka baseras på hur lång tid det maskinellt skulle ta att knäcka lösenordet. Lägsta styrkan är Mycket svag och den högsta Extremt stark. Vid byte av lösenordet, visas en mätare som indikerar när man uppnått kravet på styrka. Standard för en ny installation är Stark, medan vid uppgradering av ett existerande system kommer Mycket svag att nyttjas för att bibehålla funktionalitet.

Komplexitet är ett alternativ till Minsta styrka. Här anger man i stället själv vilka krav som måste uppfyllas för att lösenordet skall vara godkänt. Vid byte av lösenordet, indikeras vilka krav man uppfyllt för att förenkla för användaren.

Kräv Latin-1 tillägg (À, Ü, Ì, …) kräver att man inkluderar ett tecken från Latin-1 tilägg, till exempel å, ä, ö, æ, ø, från den övre delen av ISO 8859-1: 80 - FF.

Max lösenordsålder i dagar är hur länge lösenordet skall vara giltigt innan det behöver bytas av användaren.

Kräv 2FA (tvåfaktorsautentisering) anger att alla användare måste nyttja 2FA. Detta aktiverar användaren vid sitt första login i Ethiris Admin eller Ethiris Client. Detta görs med hjälp av valfri app som stödjer TOTP (time-based one-time password) till exempel Google/Microsoft Authenticator. Användaren måste sedan ange en engångskod (OTP) från denna app vid var login utöver sitt lösenord. Se mer om detta i Ethiris Client användarguide. Notera! När 2FA används är det mycket viktigt att systemets klocka går rätt, till exempel med hjälp av den inbyggda NTP funktionen i Ethiris. Läs mer om detta i sektionen NTP på sidan 2:66. 2FA kräver en specifik licensnivå, se aktuellt dokument för licensnivåer för mer information.

Notera! När lösenordskraven för styrka eller komplexitet modifieras, så behålls alla nuvarande lösenord även om de inte uppnår kraven. Det enda som kontrolleras är att lösenordsåldern inte överskrids. Först nästa gång ett lösenord byts, kommer de nya lösenordskraven att behöva uppfyllas.

Användare panel lista med användare

Listan med användare består av flera kolumner.

Namn är användaren namn. Detta namn måste vara unikt inom konfigurationen. Detta namn används för att identifiera användaren i Kontaktlistor, E-postmeddelanden och SMS-meddelanden.

Tillåt inloggning skall bockas för om man vill att användaren skall kunna logga in i Ethiris. När Tillåt inloggning bockas i för en ny användare, visas dialogen Byt lösenord automatiskt och ett lösenord måste anges. Användaren kommer att tvingas till att byta lösenord vid sitt första login. Anges inget lösenord kan användaren inte logga in i Ethiris. Bockas rutan ur, kan användaren fortfarande användas för att skicka E-post och/eller SMS till, men kan inte logga in i Ethiris. Befintligt lösenord behålls.

Användarnamn vid inloggning är det namn användaren använder vid inloggning i Ethiris.

Fast lösenord skall bockas för om man vill att användaren inte skall kunna byta sitt lösenord.

Lösenordsålder visar hur gammalt lösenordet är i dagar. ∞ indikerar att lösenordet måste bytas vid nästa login.

2FA indikerar med en bock att användaren har slutfört sin konfiguration av 2FA. Genom att klicka bort denna, kan man upphäva denna konfiguration och kräva att användaren gör om det på nytt.

E-postadress är e-postadressen för användaren.

SMS är mobiltelefonnumret till användaren för att kunna skicka SMS.

Användare noden

Under noden Användare i trädvyn, finns det en nod för varje upplagd användare.

Användare popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar användaren från serverns konfiguration. Användaren raderas omedelbart från både trädvyn och listan med användare i panelen Användare.

Användare panel

Det finns ingen panel för användarnoderna. I stället öppnas panelen Användare.

Användargrupper noden

Under noden Säkerhet i trädvyn finns en Användargrupper nod.

Syftet med denna nod är att skapa användargrupper i systemet. Dessa används för att knyta behörigheter till. Exempelvis kan man kräva att envändare är med i användargruppen EthirisAdmins för att få uppdatera serverkonfigurationen.

Användargrupper popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Användargrupp lägger till en ny användargrupp i serverns konfiguration. Den blir omedelbart synlig som en ny användargruppnod under noden Användargrupper. Skulle du ha öppnat panelen Användargrupper, kommer den nya användargruppen att läggas till där också.

Att felikonen visas beror på att det inte finns några användare tillagda i den nya användargruppen ännu.

Användargrupper panel

Dubbelklick på noden Användargrupper i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla användargrupper som är definierade i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Användargrupper panel verktygsfält

Användargrupper panel lista med användargrupper

Listan med användargrupper består av flera kolumner.

Namn är användargruppens namn. Detta namn måste vara unikt inom konfigurationen. Detta namn används för att identifiera användargruppen i Behörighet.

Kommentar är precis vad det låter som, en kommentar. Den visas i dialogen Sök efter användargrupper.

Användargrupp noden

Under noden Användargrupper i trädvyn, finns det en nod för varje upplagd användargrupp.

Användargrupp popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar användargruppen från serverns konfiguration. Användargruppen raderas omedelbart från både trädvyn och listan med användare i panelen Användargrupper.

Användargrupp panel

Dubbelklick på noden Användargrupper i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla användare som är med i denna användargrupp. Överst i panelen finns möjlighet att ändra användargruppens namn och kommentar.

Följande fält finns i panelen:

Namn är namnet på användargruppen. Namnet används för att identifiera användargruppen i panelen Behörighet.

Kommentar är helt enkelt ett fält med plats för en kommentar om användargruppen. Kommentaren visas i dialogen Sök efter användargrupper.

Användargrupp panel verktygsfält

Användargrupp panel lista med användare

Listan med användare som är medlemmar i en användargrupp består av flera kolumner.

Namn är användarens namn.

Användarnamn är användarens användarnamn.

För att lägga till användare i användargruppen, drar man helt enkelt användarna från trädvyn och släpper dem i listan med användare för en användargrupp. Öppna panelen för den användargrupp du vill lägga till användare i. I trädvyn markerar du och håller ner vänster musknapp på den användare du vill lägga till i användargruppen. Dra användaren och släpp musknappen när användaren är över listan med användare för användargruppen.

Notifieringar noden

Under noden Ethiris Server i trädvyn, finns det en Notifieringar nod. Detta är en samlingsnod för Kontaktlistor, E-postmeddelanden och SMS-meddelanden som är definierade i servern.

Notifieringsnoden handlar om E-post och SMS. Det är här du kan definiera Kontaktlistor av e-post och SMS. Du definierar själva meddelandena för e-post och SMS här också.

Notifieringar popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Kontaktlista lägger till en ny kontaktlista i serverns konfiguration. Den blir omedelbart synlig som en ny kontaktlistanod under noden Kontaktlistor. Skulle du ha öppnat panelen Kontaktlistor, kommer den nya kontaktlistan att läggas till där också.

Ny->E-postmeddelande lägger till ett nytt e-postmeddelande i serverns konfiguration. Den blir omedelbart synlig som en ny e-postnod under noden E-postmeddelanden. Skulle du ha öppnat panelen E-postmeddelanden, kommer det nya e-postmeddelandet att läggas till där också.

Ny->SMS lägger till ett nytt SMS-meddelande i serverns konfiguration. Den blir omedelbart synlig som en ny SMS-nod under noden SMS-meddelanden. Skulle du ha öppnat panelen SMS-meddelanden, kommer det nya SMS-meddelandet att läggas till där också.

Notifieringar panel

Det finns ingen panel för noden Notifieringar. Varje undernod har varsin panel i stället.

Kontaktlistor noden

Under noden Notifieringar i trädvyn, finns en Kontaktlistor nod. Detta är en samlingsnod för alla kontaktlistor som är definierade i serverns konfiguration.

Syftet med en kontaktlista är att samla flera användare i en lista. Kontaktlistan kan sedan användas som mottagare för e-post och SMS.

Kontaktlistor popupmeny

Högerklick på denna nod öppnar en meny.

Figur . Popupmenyn för noden Kontaktlistor.

Ny->Kontaktlista lägger till en ny kontaktlista till serverns konfiguration. Detta är samma som att välja menyalternativet Ny->Kontaktlista i popupmenyn för Notifieringar som beskrivs ovan.

Kontaktlistor panel

Dubbelklick på noden Kontaktlistor i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla kontaktlistor som har definierats i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Kontaktlistor panel verktygsfält

Kontaktlistor panel kontaktlistalistan

Kontaktlistalistan består endast av en enda kolumn.

Namn är kontaktlistans namn. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om kontaktlistan i listan. Detta namn används för att identifiera kontaktlistan i e-postmeddelanden och SMS-meddelanden.

Kontaktlista noden

Under noden Kontaktlistor i trädvyn, kan det finnas ett antal Kontaktlista noder. Du måste öppna panelen Kontaktlista för att lägga till kontakter i listan.

Kontaktlista popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar kontaktlistan från serverns konfiguration. Den raderas omedelbart från både trädvyn och kontaktlistalistan i panelen Kontaktlistor.

Kontaktlista panel

Dubbelklick på en Kontaktlista nod i trädvyn öppnar en panel för den kontaktlistan.

I denna panel kan du välja vilka användare som ska ingå i listan. Alla tillgängliga användare visas i listan.

Användare bocka för önskade användare i listan.

E-postmeddelanden noden

Under noden Notifieringar i trädvyn, finns också en E-postmeddelanden nod. Detta är en samlingsnod för alla definierade e-postmeddelanden i serverns konfiguration.

Syftet med denna nod är att kunna skapa fördefinierade e-postmeddelanden som senare kan skickas vid olika händelser i systemet.

E-postmeddelanden popupmeny

Högerklick på denna nod öppnar en meny.

Ny->E-postmeddelande lägger till ett nytt e-postmeddelande till serverns konfiguration. Detta är samma som att välja menyalternativet Ny->E-postmeddelande i popupmenyn för Notifieringar som beskrivs ovan.

E-postmeddelanden panel

Dubbelklick på noden E-postmeddelanden i trädvyn öppnar tillhörande panel.

Denna panel består av ett antal generella e-postinställningar och en lista med alla definierade e-postmeddelanden i serverns konfiguration.

E-postmeddelanden panel Generella inställningar

Avsändarens namn är det namn som står som avsändare i e-postmeddelandena.

Avsändarens adress är den e-postadress som står som avsändaradress i e-postmeddelandena.

SMTP-server är namnet på e-postservern som hanterar utgående e-post.

SMTP-port är normalt 25. Detta är standardporten för SMTP-tjänster. Vissa e-postservrar kanske vill använda andra portar, typ 465 eller 587. Kontrollera vilken port den tänkta e-postservern använder.

Använd SSL klickas i om SMTP-servern kräver krypterad anslutning.

Användarnamn används om e-postservern kräver inloggning.

Lösenord används om e-postservern kräver inloggning.

Minsta sändintervall används som begränsning för hur ofta e-post får skickas. Detta gäller per definierat e-postmeddelande. Som standard är denna 120 sekunder, men vid uppgradering av befintligt system, blir den 0 sekunder, ingen begräsning, för att inte påverka befintlig konfiguration.

Ethiris e-postfunktion stödjer såväl SSL och TLS som okrypterad kommunikation.

Skicka testmeddelande används för att testa inställningarna som gjorts, en dialog där man anger mottagare vid testet. Sedan visas det om testet lyckades eller inte. Om det inte lyckades, finns mer information i serverns logg.

Efter de generella inställningarna finns ett verktygsfält.

E-postmeddelanden panel verktygsfält

E-postmeddelanden panel e-postmeddelandelista

E-postmeddelandelistan består av flera kolumner.

Namn är e-postmeddelandets namn. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om e-postmeddelandet i listan. Detta namn används för att identifiera e-postmeddelandet i t ex Variabelbläddraren.

Ämne används som ämnesrad i e-postmeddelandet.

Prioritet används som prioritet när e-postmeddelandet skickas.

E-postmeddelande noden

Under noden E-postmeddelanden i trädvyn, kan det finnas ett antal E-postmeddelande noder. Du måste öppna panelen E-postmeddelande för att lägga till Mottagare och eventuellt Bilagor.

E-postmeddelande popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar e-postmeddelandet från serverns konfiguration. Det försvinner omedelbart från både trädvyn och e-postmeddelandelistan i panelen E-postmeddelanden.

E-postmeddelande panel

Dubbelklick på en E-postmeddelande nod i trädvyn öppnar en panel för e-postmeddelandet.

I denna panel kan du välja mottagare av e-postmeddelandet. Alla tillgängliga användare och kontaktlistor är listade. Du kan också välja kameror för att bifoga en bild från önskade kameror.

Namn, Ämne och Prioritet är samma som ovan i panelen E-postmeddelande e-postmeddelandelista.

Innehåll är e-postmeddelandets textinnehåll.

Mottagare bara bocka för önskade kryssrutor för Till och Kopia för att välja mottagare.

Bilagor bara bocka för önskade kryssrutor för de kameror som du vill bifoga bilder från i e-postmeddelandet.

E-postmeddelande variabler

När ett e-postmeddelande definieras skapas automatiskt ett antal variabler som kan användas på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.461 för ett exempel på när ett e-postmeddelande är valt och tillhörande variabler visas i den nedre panelen.

Body (Meddelande) är en variabel, som innehåller det meddelande som kommer att skickas. Det innebär att man från skript kan ändra det meddelande som skickas och inte behöver skapa många olika meddelanden för olika ändamål.

InitialBody (Initialt meddelande) är en enbart läsbar variabel innehållande det meddelande som konfigurerats i admin för detta e-postmeddelande. Denna kan användas om man vill återställa meddelandet som skickas till det konfigurerade.

InitialSubject (Initialt ämne) är en enbart läsbar variabel innehållande det ämne som konfigurerats i admin för detta e-postmeddelande. Denna kan användas om man vill återställa ämnet som skickas till det konfigurerade.

Send (Sänd) är en enbart skrivbar variabel som, när den växlar från false (falskt) till true (sant), gör att e-postmeddelandet skickas med det ämne och det meddelande som för tillfället är satt.

Subject (Ämne) är en variabel, som innehåller det ämne som kommer att användas när e-postmeddelandet skickas. Det innebär att man från skript kan ändra ämnet för e-postmeddelande och inte behöver skapa många olika meddelanden för olika ändamål.

Med version 13 av Ethiris utökas de dynamiska möjligheterna för e-postmeddelande, läs mer i avsnittet Fel! Hittar inte referenskälla. på sidan Fel! Bokmärket är inte definierat..

SMS-meddelanden noden

Under noden Notifieringar i trädvyn, finns också en SMS-meddelanden nod. Detta är en samlingsnod för alla definierade SMS-meddelanden i serverns konfiguration.

Syftet med denna nod är att kunna skapa fördefinierade SMS-meddelanden som senare kan skickas vid olika händelser i systemet.

SMS-meddelanden popupmeny

Högerklick på denna nod öppnar en meny.

Ny->SMS-meddelande lägger till ett nytt SMS-meddelande till serverns konfiguration. Det är samma som att välja menyalternativet Ny->SMS-meddelande i Notifieringar popupmeny som beskrivs ovan.

SMS-meddelanden panel

Dubbelklick på noden SMS-meddelanden i trädvyn öppnar tillhörande panel.

Denna panel består av ett antal generella SMS-inställningar och sedan en lista med definierade SMS-meddelanden i serverns konfiguration.

SMS-meddelanden panel Generella inställningar

Typ är den typ av utrustning som används för att skicka SMS. För tillfället är endast Tosibox 4G modem och Westermo GDW-11 tillgänglig.

Port anger vilken serieport på datorn som modemet är kopplat till.

Baudrate anger kommunikationshastigheten på serieporten.

Databitar är det antal databitar som används vid kommunikation med modemet. Detta är 7 eller 8 beroende på inställningarna i modemet.

Tidsgräns anger hur länge Ethiris väntar på svar från modemet innan kommunikationen anses ha misslyckats.

PIN anger PIN-kod som SIM-kortet kräver för inloggning.

Stoppbitar är det antal stoppbitar som används vid kommunikation med modemet. Detta är 1 eller 2 beroende på inställningarna i modemet.

Paritet anger paritetskontroll vid kommunikation med modemet, N (None), O (Odd), E (Even), M (Mark) eller S (Space) beroende på modemets inställning.

Efter de generella inställningarna finns ett verktygsfält.

SMS-meddelanden panel verktygsfält

SMS-meddelanden panel SMS-lista

SMS-listan består av flera kolumner.

Namn är SMS-meddelandets namn. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om SMS-meddelandet i listan. Detta namn används för att identifiera SMS-meddelandet i t ex Variabelbläddraren.

Meddelande är texten i SMS-meddelandet som skickas.

SMS noden

Under noden SMS-meddelanden i trädvyn, kan det finnas ett antal SMS noder. Du måste öppna panelen SMS för att kunna lägga till Mottagare.

SMS popupmeny

Högerklick på denna nod öppnar en meny.

Radera Raderar SMS-meddelandet från serverns konfiguration. Det försvinner omedelbart från både trädvyn och SMS-listan i panelen SMS-meddelanden.

SMS panel

Dubbelklick på en SMS nod i trädvyn öppnar en panel för SMS-meddelandet.

I denna panel kan du välja mottagare till SMS-meddelandet. Alla tillgängliga kontakter och kontaktlistor listas.

Namn och Meddelande är samma som ovan i panelen SMS-medelanden SMS-lista.

Mottagare bara bocka för önskade kryssrutor för att välja mottagare.

Schemadefinitioner noden

Under noden Ethiris Server i trädvyn, finns en Schemadefinitioner nod. Detta är en samlingsnod för Mallar, Scheman och Avvikelser som är definierade i serverns konfiguration.

Noden Schemadefinitioner handlar om scheman. Det är här du definierar alla schemamallar, scheman och eventuellt avvikelser till scheman.

Scheman används i logiska uttryck i skript för att bestämma vid vilka tidpunkter olika funktioner i Ethiris Server skall vara aktiva. De kan t.ex. användas för att bestämma vid vilka tidpunkter det är tillåtet att hämta och visa bilder från anslutna kameror, eller för att bestämma vid vilka tidpunkter det är tillåtet att lagra bilder vid händelser.

Scheman består av två delar, Schemamallar och Schema. Schemamallar definierar en uppsättning till- resp. frånslagstidpunkter under ett dygn eller en vecka. Ett Schema baseras på en Schemamall tillsammans med en (möjligen tom) lista av avvikelser för vissa veckor eller datum. På detta sätt kan man t.ex. skapa ett schema som under de flesta dagar baseras på vecko-schemat ”Normal” med undantag för vecka 15 då man i stället använder vecko-schemat ”Påsk” och under den 24/12 då man använder dygns-schemat ”Julafton”.

Varje schemamall definierar ett antal till- resp. frånslagstidpunkter under en vecka eller ett dygn och man kan definiera ett i princip valfritt antal schemamallar. Eftersom man endast definierar till- resp. frånslag så är tiden fram till första till/frånslag i ett schema av obestämd status, därför kan man definiera initial status för schemat.

I konfigurationsverktyget visas ett vecko-schema som 7 fält, ett för varje dag i veckan medan ett dygns-schema består av ett enstaka fält. För varje dag indikeras med grön färg de tider då schemat är aktivt och med grå färg de tider då schemat är inaktivt. Om inte första till/frånslag sker kl. 00:00 på måndagen så inleds måndagen med ett grått fält som indikerar att tillståndet bestäms av definierad initial status. För varje dag kan man definiera valfritt antal till- och frånslag vid olika klockslag, Tillslagstidpunkter indikeras med gröna markörer medan frånslagstidpunkter indikeras med röda markörer.

Till- resp. frånslagstidpunkterna kan ändras genom att dra och flytta markören med vänster musknapp. För en mera exakt justering av tillslagstidpunkten kan man klicka på markören med höger musknapp och välja ”Ställ tid…” från popup menyn. För att ta bort en till- eller frånslagstidpunkt kan man klicka på densamma med höger musknapp och väljer ”Ta bort övergång” i menyn.

För att lägga till nya till- resp. frånslagstidpunkter kan man klicka med höger musknapp på en aktiv eller inaktiv period i diagrammet. Klickar man på en inaktiv period får man en meny med bl.a. valen ”Lägg till ny aktiv period inom denna dag” och ”Lägg till ny aktiv period”, både alternativen lägger till en tillslagstidpunkt och en frånslagstidpunkt, skillnaden mellan de båda valen består i att ” Lägg till ny aktiv period” fördelar området för den nya perioden över den period man klickade på även om denna skulle sträcka sig över flera dagar, medan ”Lägg till ny aktiv period inom denna dag” begränsar sig till perioden i den dag man klickade på. Om man i stället klickar med höger musknapp på en aktiv period får man på motsvarande sätt en meny med bl.a. valen ”Lägg till ny inaktiv period inom denna dag” och ”Lägg till ny inaktiv period”. Oavsett vilken period man klickar på med höger musknapp så innehåller menyn även valen ”Lägg till övergång PÅ” och ”Lägg till övergång AV” för att lägga till enstaka till- resp. frånslagstidpunkter.

Du kan också använda verktygsknapparna Kopiera markerad dag och Klistra in för att kopiera övergångarna från en dag till en eller flera andra dagar.

Schemadefinitioner popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Mall lägger till en ny mall till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny mallnod under noden Mallar. Skulle du ha panelen Mallar öppen, kommer den nya mallen att läggas till där också.

Ny->Schema lägger till ett nytt schema till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny schemanod under noden Scheman. Skulle du ha panelen Scheman öppen, kommer det nya schemat att läggas till där också.

Ny->Avvikelse lägger till en ny avvikelse till serverns konfiguration. Den blir omedelbart synlig i trädvyn som en ny avvikelsenod under noden Avvikelser. Skulle du ha panelen Avvikelser öppen, kommer den nya avvikelsen att läggas till där också.

Schemadefinitioner panel

Det finns ingen panel för noden Schemadefinitioner. I stället har varje undernod varsin panel.

Mallar noden

Under noden Schemadefinitioner i trädvyn, finns en Mallar nod. Detta är en samlingsnod för alla schemamallar som är definierade i server konfigurationen.

Syftet med schemamallar är att skapa mallar med ett antal på och av tider under en 24-timmars period eller en vecka. En mall kan användas i ett eller flera scheman.

Mallar popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Mall lägger till en ny schemamall till serverns konfiguration. Detta är samma som att välja menyalternativet Ny->Mall i popupmenyn Schemadefinitioner som beskrivs ovan.

Mallar panel

Dubbelklick på noden Mallar i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla definierade schemamallar i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Mallar panel verktygsfält

Mallar panel mallista

Mallistan består av flera kolumner.

Namn är schemamallens namn. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om schemamallen i listan. Detta namn används för att identifiera schemamallen i t ex schema.

Typ anger om schemamallen täcker en hel vecka eller en enskild dag.

Starttillstånd anger om schemat är aktivt eller inaktivt under perioden fram till första övergången.

Mall noden

Under noden Mallar i trädvyn, kan det finnas ett antal Mall noder. Du måste öppna panelen Mall för att kunna definiera av/på-tiderna genom att lägga till övergångar.

Mall popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar mallen från serverns konfiguration. Den försvinner omedelbart från båda trädvyn och mallistan i panelen Mallar. Observera att du inte kan radera en mall som används i ett schema.

Mall panel

Dubbelklick på en Mall nod i trädvyn öppnar en panel för den mallen.

I denna panel definierar du av och på tiderna för schemamallen.

Namn, Typ och Starttillstånd är samma som ovan i mallistan i panelen Mallar.

Efter dessa inställningar finns ett verktygsfält.

Mall panel verktygsfält

Måndag – Söndag representerar tiderna från 00:00 till 23:59 för en dag i veckan. Gröna fält representerar aktiva perioder och gråa fält representerar inaktiva perioder.

Mall panel popupmenyer

Det finns tre olika popupmenyer i panelen Mall. Beroende på var du högerklickar visas olika menyer.

Högerklick i en inaktiv period (grått fält) visar följande meny.

Lägg till ny aktiv period inom dag lägger till en på-tid och en av-tid så att de bildar en ny aktiv period. Tiderna för de nya övergångarna fördelas jämnt inom den period som du klickade på inom aktuell dag.

Lägg till ny aktiv period lägger till en på-tid och en av-tid så att de bildar en ny aktiv period. Tiderna för de nya övergångarna fördelas jämnt inom den period som du klickade på (även om den sträcker sig över flera dagar).

Lägg till ny inaktiv period inom dag lägger till en av-tid och en på-tid så att de bildar en ny inaktiv period. Tiderna för de nya övergångarna fördelas jämnt inom den period som du klickade på inom aktuell dag.

Lägg till ny inaktiv period lägger till en av-tid och en på-tid så att de bildar en ny inaktiv period. Tiderna för de nya övergångarna fördelas jämnt inom den period som du klickade på (även om den sträcker sig över flera dagar).

Lägg till övergång PÅ lägger till en på tid vid den tidpunkt där du högerklickade.

Lägg till övergång AV lägger till en av tid vid den tidpunkt där du högerklickade.

Om du högerklickar på en övergång visas följande popupmeny:

Ställ tid öppnar en dialog där du kan ställa tiden för övergången till en specifik minut.

Kopiera kopierar övergången som du sedan kan klistra in till en annan dag med verktygsknappen Klistra in.

Radera raderar övergången.

Scheman noden

Under noden Schemadefinitioner i trädvyn, finns det också en Scheman nod. Detta är en samlingsnod för alla definierade scheman i serverns konfiguration.

Syftet med noden scheman är att skapa schema genom att använda de schemamallar du har definierat tidigare. Ett schema kan sedan användas i olika sammanhang för att t ex styra när inspelning ska ske.

Scheman popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Schema lägger till ett nytt schema i serverns konfiguration. Detta är samma som att välja menyalternativet Ny->Schema i popupmenyn för Schemadefinitioner som beskrivs ovan.

Schema panel

Dubbelklick på noden Schema i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla definierade scheman i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Scheman panel verktygsfält

Scheman panel schemalista

Schemalistan består av flera kolumner.

Namn är önskat namn för schemat. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om schemat i listan. Detta namn används för att identifiera schemat i t ex skript.

Följ standardavvikelser ska bockas för om schemat ska ta hänsyn till de globala avvikelser som har definierats under Schemadefinitioner/Avvikelser i trädvyn, utöver de avvikelser som eventuellt har definierats specifikt för detta schema.

Schema noden

Under noden Scheman i trädvyn, kan ett antal Schema noder finnas. Du måste öppna Schemats panel för att definiera vilken schemamall som ska användas.

Schema popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Avvikelse lägger till en avvikelse till detta specifika schema. Den läggs omedelbart till både i trädvyn och i panelen Avvikelser under schemat.

Radera raderar schemat från serverns konfiguration. Det försvinner omedelbart från både trädvyn och schemalistan i panelen Scheman.

Schema panel

Dubbelklick på en Schema nod i trädvyn öppnar en panel för schemat.

I denna panel definierar du vilken schemamall som schemat ska använda.

Namn och Följ standardavvikelser är samma som ovan i schemalistan i panelen Schema.

Schemamall visar en lista med alla tillgängliga schemamallar som har definierats i serverns konfiguration. Välj vilken mall som ska användas för detta schema.

Schema variabler

När ett schema definieras skapas automatiskt ett antal variabler som kan användas på en hel del olika sätt, t.ex. i skript, skicka via OPC till andra system eller presentera information i Ethiris Client.

När du öppnar panelen Skript i Ethiris Admin, finns det ett tillhörande verktygsfönster Variabelbläddrare som är dockat till höger i huvudramen. Verktygsfönstret Variabelbläddrare innehåller samtliga tillgängliga variabler i Ethiris Servers datalager. Se Figur 2.490 för ett exempel på när ett Schema är valt och tillhörande variabler visas i den nedre panelen (inringade).

Active (Aktiv) är en endast läsbar variabel, som är true (sann) om schemat är aktivt (grön färg) för tillfället. Detta är den överlägset mest använda variabeln för ett schema.

CurrentTemplate (Aktuell schemamall) är en endast läsbar strängvariabel, som innehåller namnet på den schemamall som används.

Avvikelser noden

Under en Schema nod i trädvyn, finns det en Avvikelser nod. Detta är en samlingsnod för alla definierade avvikelser för det här schemat.

Syftet med avvikelser är att kunna göra undantag från det normala schemat. Vi kan t.ex. definiera att på julafton ska vi följa den eller den schemamallen i stället för den som vi har definierat som standard för schemat.

Avvikelser popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Avvikelse lägger till en ny avvikelse till schemat. Detta är samma som att välja menyalternativet Ny->Avvikelse i popupmenyn för Schema som beskrivs ovan.

Avvikelser panel

Dubbelklick på noden Avvikelser i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla definierade avvikelser för detta schema.

Överst i panelen finns ett verktygsfält.

Avvikelser panel verktygsfält

Avvikelser panel avvikelselista

Avvikelselistan består av endast en kolumn.

Namn är önskat namn för avvikelsen. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om avvikelsen i listan.

Avvikelse noden

Under noden Avvikelser i trädvyn, kan det finnas ett antal Avvikelse noder. Du måste öppna panelen för en avvikelse för att definiera hur och när den ska vara aktiv.

Avvikelse popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar avvikelsen från schemat i serverns konfiguration. Den försvinner omedelbart från både trädvyn och avvikelselistan i panelen Schemaavvikelser.

Avvikelse panel

Dubbelklick på en Schemaavvikelser nod i trädvyn öppnar en panel för avvikelsen.

I denna panel definierar du hur och när avvikelsen ska vara aktiv.

Namn är samma som ovan i avvikelselistan i panelen Avikelser.

Använd den här mallen Du kan antingen använda en schemamall eller så kan du sätta läget på eller av för avvikelsen.

Under denna period Du kan antingen välja en specifik vecka eller ett specifikt datum.

Avvikelser noden

Under noden Schemadefinitioner i trädvyn, finns det också en Avvikelser nod. Detta är en samlingsnod för alla definierade standardavvikelser i serverns konfiguration.

Syftet med standardavvikelser är att kunna skapa undantag från normala scheman som kan användas gemensamt av alla scheman i systemet.

Avvikelser popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Avvikelse lägger till en ny standardavvikelse till serverns konfiguration. Detta är samma som att välja menyalternativet Ny->Avvikelse i popupmenyn för Schemadefinitioner som beskrivs ovan.

Avvikelser panel

Dubbelklick på noden Avvikelser i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla definierade standardavvikelser i serverns konfiguration.

Överst i panelen finns ett verktygsfält.

Avvikelser panel verktygsfält

Avvikelser panel avvikelselista

Avvikelselistan består av endast en kolumn.

Namn är önskat namn för avvikelsen. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om avvikelsen i listan.

Avvikelse noden

Under noden Avvikelser i trädvyn, kan det finnas ett antal Avvikelse noder. Du måste öppna panelen för en avvikelse för att definiera hur och när den ska vara aktiv.

Avvikelse popupmeny

Högerklick på denna nod öppnar en meny.

Radera raderar standardavvikelsen från serverns konfiguration. Den försvinner omedelbart från både trädvyn och avvikelselistan i panelen Avvikelser.

Avvikelse panel

Dubbelklick på en Avvikelse nod i trädvyn öppnar en panel för avvikelsen.

I denna panel definierar du hur och när avvikelsen ska vara aktiv.

Namn är samma som ovan i avvikelselistan i panelen Avvikelser.

Använd den här mallen Du kan antingen använda en schemamall eller sätta ett läge på eller av för avvikelsen.

Under denna period Du kan antingen välja en specifik vecka eller ett specifikt datum.

Statistik noden

Under varje Ethiris Server i trädvyn finns en Statistik nod. Detta är en samlingsnod för olika typer av statistik. I dagsläget finns statistik för kameror här.

Statistik popupmeny

Denna nod har ingen popupmeny.

Statistik panel

Denna nod har ingen panel.

Kameror noden

Under noden Statistik i trädvyn finns en Kameror nod. Syftet med denna är att visa statistik för alla de kameror som är anslutna till Ethiris Servern.

Kameror popupmeny

Denna nod har ingen popupmeny.

Kameror panel

Dubbelklick på noden Kameror i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med samtliga kameror och videoströmmar som för tillfället ingår i serverns konfiguration.

Kameror panel kameralista

Kameralistan består av flera kolumner. Samtliga kolumner är endast läsbara, dvs. man kan inte ändra några värden i listan. Nedersta raden är en Summa rad, som summerar viss information för alla tillgängliga kameror, t.ex. Medel bandbredd över senaste 10 sek, för att ge en snabb överblick på kapaciteten som nyttjas. Om kluster används, så får vardera medlem en egen Summa rad. Vilket gör det enklare att se belastningen för vardera medlemmen.

Viss del av denna statistik är tillgänglig för användning i script och via OPC genom undergruppen Statistik på varja videoström, ett fåtal finns direkt under respektive kamera, se Variabelbläddraren i Ethiris Admin.

Namn är namnet för respektive kamera. Detta går inte att ändra här utan används bara för presentation. Ikonen till vänster om namnet indikerar aktuell status för kameran. Orange indikerar att kommunikationen med kameran är OK, grått indikerar att kommunikationen av någon anledning inte fungerar.

Om mer än en videoström angetts för kameran så visas endast kameranamnet för den primära videoströmmen, medan ytterligare videoströmmar får videoströmmens namn tillagt efter kameranamnet.

Genom att hovra över ett namn, visas en tooltip med tillverkare och modell för kameran.

Klustermedlem är namnet på den klustermedlem som denna kamera för tillfället är ansluten till. Detta visas endast i en klusterkonfiguration.

Protokoll anger vilket protokoll som kameran använder för att skicka bilder till Ethiris. Det kan vara MJPEG, MPEG-4, H.264 eller H.265.

GOV-längd anger aktuell längd för Group of video images som kameran skickar. Ett (B) här indikerar att kameran skickar B-frames. B-frames bör inaktiveras i kameran om möjligt.

Bildstorlek anger aktuell bildstorlek i antal pixlar.

Bildfrekvens över senaste 10 sek (bps)

Medel anger medelvärdet för bildfrekvensen i antal bilder per sekund under de senaste 10 sekunderna (sedan man klickade på uppdatera).

Min anger lägsta bildfrekvens under de senaste 10 sekunderna.

Max anger högsta bildfrekvens under de senaste 10 sekunderna.

Bandbredd över senaste 10 sek

Här finns ingen fastlagd enhet utan den anpassas efter aktuella värden.

Medel anger medelvärdet för bandbredden under de senaste 10 sekunderna.

Min anger lägsta bandbredd under de senaste 10 sekunderna.

Max anger högsta bandbredd under de senaste 10 sekunderna.

Storlek key-frame

Om protokollet är MJPEG är samtliga bilder basbilder. Om protokollet är MPEG-4 eller H.264 är det de s.k. I-frames eller key frames som är basbilder. Värdena är hämtade från de senaste 10 basbilderna. Här finns ingen fastlagd enhet utan den anpassas efter aktuella värden.

Medel anger medelstorleken för de senaste 10 basbilderna.

Min anger lägsta storlek för en bild för de senaste 10 basbilderna.

Max anger största storlek för en bild för de senaste 10 basbilderna.

Storlek subbild

Om protokollet är MJPEG finns inga subbilder. Om protokollet är MPEG-4 eller H.264 är det de s.k. P-frames eller B-frames som är subbilder. Värdena är hämtade från de senaste 50 subbilderna. Här finns ingen fastlagd enhet utan den anpassas efter aktuella värden.

Medel anger medelstorleken för de senaste 50 subbilderna.

Min anger lägsta storlek för en bild för de senaste 50 subbilderna.

Max anger största storlek för en bild för de senaste 50 subbilderna.

Inspelning över senaste veckan

Här finns ingen fastlagd enhet utan den anpassas efter aktuella värden. Tänk på att statistiken byggs upp efter hand, så om det inte har gått så lång tid sedan Ethiris Server startade är det inte säkert att statistiken är komplett.

Totalt anger hur mycket video som spelats in under den senaste veckan.

Medel anger hur mycket som har spelats in per timme i genomsnitt under den senaste veckan.

Min anger hur mycket som spelades in under den timme den senaste veckan som har minst inspelning.

Max anger hur mycket som spelades in under den timme den senaste veckan som har mest inspelning.

Prealarm över senaste veckan

Här finns ingen fastlagd enhet utan den anpassas efter aktuella värden. Tänk på att statistiken byggs upp efter hand, så om det inte har gått så lång tid sedan Ethiris Server startade är det inte säkert att statistiken är komplett.

Medel anger hur stor prealarm bufferten varit i genomsnitt under den senaste veckan.

Min visar vad prealarm bufferten varit som minst under den senaste veckan.

Max visar vad prealarm bufferten varit som mest under den senaste veckan.

Senaste uppkoppling anger när en videoström senast kopplades upp mot kameran.

Senaste avbrott i kommunikationen anger när det senaste kommunikationsfelet för kameran uppstod.

Antal kommunikationsavbrott anger hur många gånger det har blivit kommunikationsfel mot kameran. Observera att en videoström måste ha kopplats upp emellan avbrotten för att det ska räknas som ett nytt kommunikationsavbrott.

Antal gånger videopaket har tappats anger hur många gånger det har tappats videopaket vid kommunikation med kameran. Detta är inte antalet paket som har tappats vid dessa tillfällen.

Nederst under alla kameror, så finns där en Summa, detta är en summering av statistiken för alla kameror på servern. I en klusterkonfiguration, kommer där att även finnas en Summa för var medlemsnod. Senaste uppkoppling på Summa är serverns starttid.

Kamerainspelningsstatistik panel

Genom att klicka på stapeldiagramsknappen (inringad i nedanstående figur) så öppnar man statistik över senaste veckans inspelning i form av ett stapeldiagram.

Förutom själva staplarna består denna panel av ett antal fält där alla utom ett är endast läsbara. Man kan välja om man ska visa staplarna summerade per Dygn eller per Timme.

Längs ned under staplarna står siffror, i det här exemplet 11 – 18. Detta indikerar aktuell dag, i detta fall 11 mars till 18 mars, vilket också framgår av Aktuellt tidsspann högst upp i panelen.

Om man håller muspekaren ovanför en av staplarna visas exakt värde för stapeln i en liten informationsruta.

Informationen i detta exempel berättar att aktuell kamera har spelat in 1.65 GiB under den 16 mars. Ska man vara riktigt noga så ligger tidsspannet mellan kl. 00:49 den 16 mars till kl. 00:49 den 17 mars. Detta har att göra med när Ethiris Server startades, den börjar omedelbart samla på sig statistik för kamerorna och har i detta fall råkat starta i den 49:e minuten en viss timme.

För att titta på statistiken per timme i stället kan man dubbelklicka på önskad dygnstapel alternativt välja Timmar i listan Visa staplar som.

I diagrammet finns samtliga 168 timmar representerade men endast 1 dygn i taget (24 staplar) visas i taget. Dra i skrollhandtaget längst ned för att gå bakåt/framåt i tiden.

Kamera prealarmstatistik panel

Genom att klicka på stapeldiagramsknappen för Prealarm så öppnas tillhörande panel. Denna fungerar på samma sätt som panelen för kamerainspelningsstatistik som beskrivits ovan.

Kamerastatistik panel verktygsfält

Videoväggar noden

Under varje Ethiris Server i trädvyn finns en Videoväggar nod. Videoväggar är ett nytt koncept i Ethiris 17 och gör det mycket lätt att skapa en videovägg där flera klienter hjälps åt för att visa videoväggen.

En av de allra största fördelarna med videoväggskonceptet är att videoväggen ägs av servern eller klustret och den eller de klienter som används för att visa kamerorna på videoväggen är dumma och mycket enkla att konfigurera. Dessutom körs och underhålls innehållet på videoväggarna av servern och är inte beroende på att någon klient är uppe och kör.

Videoväggar popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Videovägg lägger till en ny, videovägg till denna serverkonfiguration. Skulle du ha öppnat panelen Videoväggar, skulle den nya videoväggen läggas till där.

Videoväggar panel

Dubbelklick på noden Videoväggar i trädvyn öppnar motsvarande panel.

Denna panel består av en lista med de videoväggar som för tillfället hanteras av denna server.

Överst i panelen finns ett verktygsfält.

Videoväggar panel verktygsfält

Klientkonfigurationer noden

Under varje Ethiris Server i trädvyn finns en Klientkonfigurationer nod. Under noden Klientkonfigurationer kan det finnas klientkonfigurationer som den aktuella servern hanterar. Ethiris Server hanterar numera alla klientkonfigurationer och Ethiris Client kontaktar en konfigurationsserver (helt enkelt en Ethiris Server) för att hämta konfigurationerna.

På detta sätt förenklas hanteringen av klientkonfigurationerna avsevärt. Ethiris Client kan söka efter Ethiris Servers på närverket. För en hittad server listas sedan vilka konfigurationer som finns tillgängliga.

Klientkonfigurationer popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Klientkonfiguration lägger till en ny, tom klientkonfiguration för Ethiris Client till denna server. Den är synlig omedelbart i trädvyn som en ny klientkonfigurationsnod. Skulle du ha öppnat panelen Klientkonfigurationer, skulle den nya klientkonfigurationen läggas till där också.

Ny->Mobilkonfiguration lägger till en ny, tom konfiguration för Ethiris Mobile till denna server. Den är synlig omedelbart i trädvyn som en ny klientkonfigurationsnod. Skulle du ha öppnat panelen Klientkonfigurationer, skulle den nya klientkonfigurationen läggas till där också. Notera att för att använda mobilkonfigurationer krävs version 5.82 eller högre av Ethiris Mobile.

Ny->SDK-konfiguration lägger till en ny, tom Ethiris SDK-konfiguration till denna server. Den är synlig omedelbart i trädvyn som en ny SDK-konfigurationsnod. Skulle du ha öppnat panelen Klientkonfigurationer, skulle den nya SDK-konfigurationen läggas till där också.

Ladda från fil… importerar en klientkonfiguration från fil (*.ecc). Detta är nödvändigt att göra för att kunna använda klientkonfigurationer från version 7.x eller tidigare i denna version av Ethiris. Vid uppgradering från version 7.x eller tidigare versioner kommer de klientkonfigurationer som redan finns i Ethiris Admin-projektet att importeras automatiskt. Har man fler klientkonfigurationer på fil eller om det finns klientkonfigurationsfiler som ligger på andra datorer, måste de importeras manuellt via denna funktion.

Efter att klientkonfigurationerna importerats hanteras de av Ethiris Server och *.ecc-filerna behövs inte mer. När en klientkonfiguration importeras lämnas den gamla filen orörd.

Skapa från backup… Återställer en klientkonfiguration som backupats till denna server. Notera att detta kommer att skapa en kopia av den konfiguration som säkerhetskopierades med ett nytt id-nummer. Om du vill återställa en säkerhetskopia för en befintlig konfiguration, öppna konfigurationen i Admin genom att dubbelklicka på den. Se Återställ konfiguration… på sidan 2:358.

Klientkonfigurationer panel

Dubbelklick på noden Klientkonfigurationer i trädvyn öppnar motsvarande panel.

Mobilkonfigurationer är speciella klientkonfigurationer avsedda för Ethiris Mobile. I dessa konfigurationer är vissa funktioner som finns i konfigurationerna för Ethiris Client inaktiverade, då de inte stöds av Ethiris Mobile. I de fall menyer eller inställningar skiljer sig åt mellan konfigurationer för Ethiris Client och Ethiris Mobile, visas båda varianterna på de följande sidorna.

Notera att, för att kunna använda mobilkonfigurationer, måste du ha minst version 5.82 av Ethiris Mobile.

Denna panel består av en lista med alla de klientkonfigurationer som för tillfället hanteras av denna server.

Överst i panelen finns ett verktygsfält.

Klientkonfigurationer panel verktygsfält

Klientkonfigurationer panel lista med klientkonfigurationer

Listan med klientkonfigurationer består av flera kolumner.

Namn är namnet på klientkonfigurationen. Namnet kommer att visas i titellisten i Ethiris Client tillsammans med namnet på den Ethiris Server som hanterar klientkonfigurationen.

Åsidosätt måste uttryckligen bockas i för att kunna ändra Erforderlig användargrupp. En behörighetssinställning sättas på Ethiris Server-nivå, vilket innebär att samtliga klientkonfigurationer har samma behörighetsinställning om de inte uttryckligen åsidosätts i denna panel genom att bocka för Åsidosätt.

Erforderlig användargrupp anger vilken användargrupp som den inloggade användaren måste vara medlem i för att få tillgång till den här konfigurationen. Ett tomt fält innebär att ingen inloggning krävs. Du kan bläddra efter tillgängliga användargrupper genom att klicka på Bläddra-knappen till höger om denna kolumn. Användaren måste ha både behörigheten Visa klientkonfiguration och Ladda klientkonfiguration för att klientkonfigurationen skall listas i klienten.

Däremot räcker det med Ladda klientkonfiguration för att kunna ladda en konfiguration. Saknas behörigheten Visa klientkonfiguration listas inte konfigurationen när användaren söker efter konfigurationer på servern, men det är fortfarande möjligt att ladda konfigurationen.

Bläddringsknapp kan användas för att bläddra efter tillgängliga användargrupper.

Spårning kan bockas för om du vill logga när denna konfiguration laddas i en klient. För varje konfiguration där Spårning har valts, kommer systemet att logga uppgifter om tidpunkt, konfigurationsnamn, vem som utförde den, vilken klientdator som användes och eventuellt ytterligare information.

Det är tillåtet att välja Spårning för en viss operation, utan att samtidigt kräva inloggning genom att specificera en användargrupp för operationen. Operationen kommer att loggas ändå, men om ingen har loggat in kan naturligtvis inga uppgifter om aktuell användare loggas.

Spårningsloggen kan visas i panelen Händelser i Ethiris Client.

Ärvd användargrupp är enbart information om aktuell inställning för Ethiris Server-nivån. För att åsidosätta denna, bocka för checkrutan Åsidosätt.

Ärvd Spårning är enbart information om aktuell inställning för Ethiris Server-nivån. För att åsidosätta denna, bocka för checkrutan Åsidosätt.

Klientkonfiguration noden

Under Klientkonfigurationer kan finnas en eller flera Klientkonfiguration noder. Dessa klientkonfigurationer hanteras av denna server.

Klientkonfiguration popupmeny

Högerklick på denna nod öppnar en meny.

Flytta till annan server… visar en dialog där du kan välja en annan server som skall hantera denna klientkonfiguration i fortsättningen. De servrar du kan välja mellan måste vara laddade i Ethiris Admin. Välj server i listan och klicka på Välj. Klientkonfigurationen flyttas till den valda servern. Ångrar du dig, klicka på X.

Kopiera till annan server… visar en dialog där du kan välja en annan server som kommer att få en kopia av denna konfiguration. De servrar du kan välja mellan måste vara laddade i Ethiris Admin. Välj server i listan och klicka på Välj. Klientkonfigurationen flyttas till den valda servern. Ångrar du dig, klicka på X. Notera att konfigurationerna kommer att få olika idn och alltså vara olika konfigurationer i systemet även om de heter likadant.

Kopiera kopierar helt enkelt den markerade klientkonfigurationen och skapar en kopia på samma server men med ett nytt namn.

Radera raderar vald klientkonfiguration från servern. Klienter som kör den raderade konfigurationen kommer att stänga konfigurationen och vänta på att användaren väljer en annan konfiguration att köra.

Öppna konfigurationen i den lokala klienten kommer att öppna den valda klientkonfigurationen i den lokala klienten direkt.

Klientkonfiguration panel

Dubbelklick på en Klientkonfiguration laddar klientkonfigurationen i Ethiris Admin, se avsnitt 2.4.91 Ethirisklienter noden.

Ethirisklienter noden

Noden Ethirisklienter är enbart en samlingsnod för alla Ethirisklienter i aktuellt projekt. Det finns varken en popupmeny eller en panel för denna nod. Det finns tre olika typer av klientkonfigurationer, de för Ethiris Client and de för Ethiris Mobile. Notera att lägst version 5.82 av Ethiris Mobile krävs för att kunna utnyttja klientkonfigurationer för Ethiris Mobile. Samt de för Ethiris SDK, notera att Ethiris SDK kräver en option, läs mer om detta i aktuellt licensdokument.

Ethiris Client-konfiguration noden

Under noden Ethirisklienter kan det finnas en eller flera Ethiris Client-konfiguration noder, som var och en representerar en Ethiris Client-konfiguration i systemet.

Ethiris Client popupmeny

Högerklick på denna nod öppnar en meny.

Läs in igen är endast tillgänglig om du har gjort förändringar i klientkonfigurationen. Läs in igen läser aktuell konfigurationsfil från disk och laddar konfigurationen i Ethiris Admin. Öppna paneler som tillhör denna klient kommer att stängas. Innan konfigurationen laddas om får du meddelande om osparade förändringar och får chansen att ångra dig.

Klicka Ja för att ladda om konfigurationen ändå eller klicka Nej för att inte ladda om konfigurationen och få chansen att spara dina ändringar först.

Säkerhetskopiera konfiguration… är i princip samma funktion som beskrivits tidigare under avsnitt 2.4.2 Ethiriskomponenter noden på sidan 2:44, med den skillnaden att i detta sammanhang tas backup endast av aktuell Ethiris Client.

Återställ konfiguration… är också samma funktion som beskrivits tidigare. I detta sammanhang handlar det om att återställa konfigurationen för Ethiris Client.

Ladda från fil… importerar en klientkonfiguration från version 7 eller tidigare.

Byt namn försätter noden i trädvyn i ändringsläge. Du kan mata in ett nytt namn direkt i trädvyn.

Stäng konfiguration tar bort Ethirisklienten från aktuellt projekt. Observera att själva konfigurationen förblir oförändrad. Det är bara aktuellt projekt i Ethiris Admin som påverkas.

Öppna konfigurationen i den lokala klienten öppnar klientkonfigurationen i Ethiris Client på den lokala datorn (under förutsättning att Ethiris Client är installerad).

Ethiris Client panel

Dubbelklick på en Ethiris Client nod i trädvyn öppnar tillhörande panel.

Panelen Ethiris Client består av två flikar; Klient och Fjärranslutningar.

Klient

Här finner du information om själva Ethiris Client.

Visningsnamn är det namn du gav Ethiris Client-komponenten när du la till den till projektet. Detta kan ändras. Efterhand som du ändrar namnet uppdateras det omedelbart i trädvyn. Detta namn används för att visa ett lämpligt namn i trädvyn, för att identifiera klientkonfigurationen under Klientkonfigurationer i den Ethiris Server som hanterar denna klientkonfiguration samt visas i titellisten i Ethiris Client.

Adress är IP-adressen till den Ethiris Server som hanterar denna klientkonfiguration. Detta fält är endast läsbart.

Port är den TCP/IP-port Som används för att ansluta till Ethiris Server. Detta fält är endast läsbart.

Konfigurationens tidsstämpel anger när klientkonfigurationen senast sparades. Detta fält är endast läsbart.

Konfigurationsserver är namnet på den Ethiris Server som hanterar denna klientkonfiguration. Detta fält är endast läsbart.

När konfigurationsfilen uppdateras, ladda om konfigurationen anger om klienter som är i gång och har just denna konfiguration laddad automatiskt ska ladda in den nya versionen av konfigurationen när konfigurationen uppdateras.

Logga ut automatiskt vid inaktivitet används för att automatiskt logga ut från klienten. Standardinställningen Kontrollera från klienten innebär att operatören kan ändra denna inställning från sin klient. Som standard loggas användaren ut efter 15 minuters inaktivitet. Man kan välja en tid mellan 1 – 120 minuter.

Synkronisera klockan anger om klockan på den dator där klienten körs skall synkroniseras med serverns tid eller inte. Som standard synkroniseras klientdatorns klocka med säkerhetsserverns klocka.

Om Kontrolleras från Klienten är för bockad, innebär det att användaren lokalt på varje klientdator kan bestämma hur klienten ska fungera. Annars är inställningen här tvingande, vilket är standard.

Notera att Ethiris Client måste vara i gång för att synkroniseringen skall vara aktiv, den utförs inte när Ethiris Client är avstängd.

Lås alla flikar anger om alla panelers flikar ska vara låsta och alltså inte gå att ordna om, dra loss eller docka. Standardinställningen Kontrolleras från klienten innebär att användaren kan ändra denna inställning lokalt i sin klient. Som standard tillåts användaren att ordna om, dra loss och dock paneler fritt i klienten.

Rensa livebilder när video inte strömmas anger om livebilden i klienten ska rensas och ersättas med en svart bild om/när live video inte visas. Det gäller i alla lägen om en kamera visas i en kameravy i klienten men det av någon anledning inte strömmas video, exempelvis att behörighet saknas, kameran är inaktiv etc.

Om Kontrolleras från Klienten är förbockad, innebär det att användaren lokalt på varje klientdator kan bestämma hur klienten ska fungera.

Om du vill, kan du i stället bestämma hur klienten ska fungera i det här avseendet, genom att klicka ur bocken Kontrolleras från Klienten och i stället välja Ja, visa en svart bild eller Nej, lämna sista bilden synlig. I detta fall kan inte användaren lokalt på klienten ändra denna inställning.

Alla parametrar ovan hanteras som defaultvärden i klienten och lokala ändringar minns på klientdatorn fram tills att en annan konfiguration laddas och ersätter dessa med defaultvärdena från den konfigurationen.

Fjärranslutningar

I denna flik finns information om hur andra applikationer kan kommunicera med denna Ethiris Client via gränssnittet Remote control of Ethiris Client (Fjärrstyrning av Ethiris Client).

Tillåt fjärranslutningar via Ethiris Client Remote control. När denna ruta är förbockad lyssnar Ethiris Client på inkommande anrop på en specifik port. Syftet är att fjärrstyra klienten och bestämma vad som visas i Ethiris Client. Det finns ett par exempel på Ethiris installations-CD med källkod i Visual Basic .Net och ett projekt för WideQuick som visar hur man kan fjärrstyra Ethiris Client.

Fjärrport är den port som Ethiris Client lyssnar på för inkommande anrop. Som standard är denna port 1237.

Använda servrar noden

Under varje Ethiris Client nod finns det en Använda servrar nod. Detta är en samlingsnod för alla Ethiris Servrar som denna klientkonfiguration ska ansluta sig till.

Använda servrar popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Använd server visar en dialog för anslutning till en Ethiris Server. Dialogen ser annorlunda ut beroende på om det finns några tillgängliga Ethiris Server i aktuellt projekt i Ethiris Admin. I detta fall är Ethiris Servern Obelix tillgänglig och därför presenteras i listan av serverkonfigurationer som är laddade i projektet.

Välj en Ethiris Server i listan och klicka Välj för att ansluta servern till klientkonfigurationen.

Använda servrar panel

Dubbelklick på noden Använda servrar i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla valda Ethiris Servrar i klientens konfiguration.

Nedanför visas ett exempel på hur en panel ser ut då man använder ett kluster av Ethiris Servers. En ikon kommer att ändras, multipla adresser kommer att visas i Lokal adress och multipla externa portar kommer att visas i Extern port (om de används).

Figur . Panelen Använda servrar med ett kluster av Ethiris Servrar.

Överst i panelen finns ett verktygsfält.

Använda servrar panel verktygsfält

Använda servrar panel serverlista

Serverlistan består av flera kolumner.

Namn är önskat namn för servern. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om servern i listan. Detta namn används för att identifiera servern i olika sammanhang.

Lokal adress är IP-adressen (och porten) klienten kommer att använda för att kontakta servern. Detta fält är endast läsbart. Det är endast till för information om vilken fysisk dator som Ethiris Server kör på. Adress 127.0.0.1 är ett alias för den lokala datorn, dvs. den dator du arbetar på för tillfället.

Port är den TCP/IP-port som Ethiris Servern lyssnar på efter inkommande anrop från Ethirisklienter. Porten måste bestämmas när Ethiris Servern ansluts under Ethirisservrar i Ethiris Admin. Denna port är som standard 1235 och det finns sällan någon anledning att ändra på detta.

Extern adress är IP-adressen Ethiris Client kommer att försöka ansluta till servern på om anlutning via Lokal adress misslyckas. Detta för att kunna använda samma klientkonfiguration både lokalt och externt. För att använda funktionen ska du ange den publika IP-adressen till den anläggning där Ethiris Server kör. Det kan också vara en dynamiskt tilldelat adress (DNS namn). Om du inte vill använda funktionen, lämna fältet tomt.

Ethiris Client försöker normalt att kontakta Ethiris Server via Lokal adress, men om det misslyckas använder man instället Extern adress och Extern port. Om anlutning via extern adress/port lyckas, kommer Ethiris Client därefter att i första hand använda den externa adressen. Ethiris Client kommer omväxlande att försöka ansluta via den lokala respektive externa adressen tills anslutningen lyckas. Den adress anslutningen lyckades med kommer i fortsättningen att användas I första hand.

OBS! Från version 13 så ändras Extern adress på fliken Klienter under serverkonfigurationen. Och fylls sedan automatiskt i här, detta fält går därmed inte längre att modifiera här.

Extern port är porten som i routern är mappad att skicka inkommande anslutningar vidare till korrekt dator i det lokala närverket. Läs i manualen till din router för mer information om detta. Om funktionen inte används, sätt värdet till 0 (kommer att visas som ett tomt fält).

Notera att, om du har ett kluster och vill använda extern adress/port, fortfarande bara kan ange en port för den externa anslutningen. I det fallet, antar Ethiris Client att den högst rankade server i klustret kan anslutas till via angiven port och nästa server på nästföljande port osv, d.v.s. portarna 4097-4098 visas om du anger port 4097 och har ett kluster med två medlemmar.

OBS! Från version 13 så ändras Extern port på fliken Klienter under serverkonfigurationen. Och fylls sedan automatiskt i här, detta fälte går därmed inte längre att modifiera här.

Tidsgräns för anslutning(ms) är det antal millisekunder som en klient väntar på att Ethiris Server ska svara på ett anrop till servern. 10 000 ms är standard, dvs. 10 sekunder.

Säkerhet anger vilken Ethiris Server som fungerar som Säkerhetsserver för denna klientkonfiguration. Säkerhetsservern verifierar användarprivilegier som är klientspecifika. Detta är de 6 sista Operationer i panelen Server Behörighet i serverns konfiguration. De 6 operationerna är Starta klient, Tillåt export av video från klienten, Visa uppspelaren i klienten, Visa händelselistan i klienten, Visa larmlistan i klienten & Avsluta klient. Du kan läsa mer om säkerhet i avsnittet Säkerhet noden på sidan 2:288. Endast en server kan vara säkerhetsserver. I det fall det finns flera använda servrar i klientens konfiguration kan du bocka för önskad Ethiris Server som ska vara säkerhetsserver.

Använd Server noden

Under noden Använda servrar listas alla använda Ethiris Servrar. Varje nod representerar en Ethiris Server.

Om den använda Ethiris Servern är ett kluster kommer noden att använda ikonen för ett Server Kluster.

Använd server popupmeny

Högerklick på denna nod öppnar en meny.

Referensserver ()-> Välj referensserver öppnar en dialog för att välja en Ethiris Server. Om det finns ett namn inom parentes betyder detta att en referens redan existerar. Om ingen referens existerar betyder detta att Ethiris Admin inte har en aning om vilka kameror och variabler som är tillgängliga i Ethiris Servern.

När du först lägger till en Ethiris Server till listan med använda servrar sätts en referens automatiskt. Den enda anledning till att en referens inte skulle existera är att klientkonfigurationen har öppnats i Ethiris Admin innan tillhörande Ethiris Server-konfiguration har öppnats i Ethiris Admin. I detta fall kan du ansluta till Ethiris Server, sedan välja den som referens för motsvarande använda server i

Välj önskad server i listan och klicka Välj alternativt klicka Anslut för att välja den lokala Ethiris Server som referens.

Byt namn försätter noden i namnändringsläge. Du kan mata in ett nytt namn direkt i trädvyn.

Radera tar bort Ethiris Servern från listan med använda servrar för klientkonfigurationen. Om du raderar en server försvinner alla referenser till kameror och variabler som hör till servern från klientkonfigurationen. En vy till exempel kommer att behålla sin layout men alla kamerareferenser i kameravyerna försvinner. Innan radering visas en bekräftelsedialog.

Använd server panel

Dubbelklick på en Använd server nod i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla tillgängliga kameror i den refererade Ethiris Server.

Överst i panelen står namnet på den Ethiris Server som är refererad.

En knapp, ”Synka kameror med servern”, kommer att bli synlig om en eller flera kameror inte är ikryssade för användning. Då knappen blir tryckt på kommer alla kameror att automatiskt bli aktiverade för användning och serverns kameranamn kommer att anges som lokala namn.

Om något lokalt kamera namn inte matchar serverns kameranamn kommer ytterligare en annan knapp visas, ”Synka kameranamn med servern”. Vid användning kommer den att ändra alla lokala kamera namn till motsvarande kameranamn i servern.

Virtuella kameror kommer att få serverns kameranamn samt ett löpnummer.

Använd server panel kameralista

Kameralistan består av flera kolumner.

Använd. Bocka för denna ruta för att använda tillhörande kamera i klientkonfigurationen. Detta innebär att kameran är tillgänglig för kameravyer och i panelen Kameror i Ethiris Client. När du lägger till en använd server från början kommer samtliga kameror att vara valda. Om du lägger till fler kameror till serverns konfiguration efter att Ethiris Servern är refererad i klientkonfigurationen måste du manuellt välja in de nya kamerorna i klientkonfigurationen genom att bocka för kolumnen Använd.

Tänk på att om du avmarkerar en virtuell kamera i kameralistan, kommer den att raderas helt från konfigurationen och du måste skapa den från början igen om du vill ha tillbaka den.

Lokalt namn visar en ikon för kameran samt det namn på kameran som du vill ha i Ethiris Client. Detta behöver inte vara samma namn som används för kameran i Ethiris Server. Det lokala namnet måste vara unikt. Det är bara namnet du kan ändra, ikonen bestäms utifrån vad det är för typ av kamera. Det finns fyra olika kameraikoner:

Buffra live video anger utgångsläget för buffring. Detta val går att ändra i live i Ethiris Client genom att högerklicka i kameravyn och välja Buffra live video i popupmenyn. Syftet med buffring är att se till att livevisning flyter på i en jämn takt. Det kan användas i fall där kameran levererar en ojämn bildström som utan buffring resulterar i hackig livevisning. Det är endast kameror som kan leverera en s.k. RTSP-videoström (som innehåller tidsstämpel för varje bild) som man kan välja någon annan inställning än Nej. Du kan sätta en fast tid mellan 50 – 1 000 ms. Du kan även välja Auto. Auto syftar på att Ethiris automatiskt ställer in hur mycket video som behöver buffras för att en jämn livevisning ska kunna åstadkommas. Notera att buffring innebär en viss tidsfördröjning i livevisningen. Notera även att maximalt 30 bilder kommer att buffras oavsett vald tid. Detta är för att undvika att minnet tar slut.

Kameranamn på servern är namnet som används för kameran i Ethiris Server. Detta fält är endast läsbart.

Beskrivning är en valfri beskrivning som har angetts för kameran i Ethiris Servers konfiguration. Detta fält är också endast läsbart.

Kamera noden

Under varje Använd server nod i trädvyn, är alla kameror som hör till Ethiris Servern presenterade som trädvynoder.

Kamera Ändra ordning

Ordningen av kameror i trädet används i olika sammanhang där en lista med kameror presenteras, t.ex. när man ska välja kamera till en kameravy eller i kameralistan i Ethiris Client.

Man kan ändra ordning på kamerorna i trädvyn genom att dra en kamera till en annan position. Klicka på önskad kamera med vänster musknapp, håll ned musknappen och flytta samtidigt muspekaren till en annan kamera i listan, släpp upp musknappen när muspekaren befinner sig på önskad position i trädet.

När en kamera flyttas nedåt i trädet kommer kameran att hamna efter den kamera som man släpper kameran på. Om kameran flyttas uppåt i trädet kommer kameran att hamna före den kamera man släpper kameran på.

Kamera popupmeny

Högerklick på denna nod öppnar en meny.

Byt namn försätter noden i namnändringsläge. Du kan ändra namnet direkt i trädvyn. Detta är samma sak som att ändra Lokalt namn i kameralistan i panelen Använd server.

Radera väljer bort kameran från denna klientkonfiguration. Detta är samma sak som att ta bort bocken i kolumnen Använd i kameralistan i panelen Använd server.

Kamera panel

Beroende på vilken typ av kamera du dubbelklickar på i trädvyn öppnas antingen en panel som är samma som panelen Använd server eller panelen Virtuella kameror. Om du dubbelklickar på 360-kamera eller en virtuell kamera öppnas panelen Virtuella kameror där du kan skapa eller ändra virtuella kameror utgående från 360-kameran.

Virtuella kameror panel

Den här panelen består av kamerabilden från 360-kameran som är källa till kamerabilderna i de virtuella kamerorna dewarpad i aktuellt läge. Det går att skapa flera virtuella kameror från samma käll-kamera. De virtuella kamerorna kan användas precis som vanliga kameror när du skapar vyer i klienten.

I kamerabilden kan man panorera, tilta och zooma i bilden tills man får den vy man vill ha för den virtuella kameran. Observera att vyn som visas i klienten kan skilja sig lite från den som visas här p.g.a. att kameravyn i klienten kanske har ett annat bildförhållande.

Hänglåset längst till höger, gör det möjligt att låsa positionen till den som visas, så att den inte går att ändra i Ethiris Client, antingen med vilje eller av misstag, utan stannar i samma position som valts här.

För att byta dewarpläge, högerklicka i kamerabilden. Följande popupmeny visas då. Beroende på montering av kameran (Tak, Vägg eller Mark) kommer undermenyn Dewarpläge att innehålla olika alternativ.

Nedanstående exempel visar menyn för en kamera som monterats i läge Tak eller Mark.

Dewarpläge -> Originalvy visar original 360-bilden från kameran.

Att det optimala bildförhållandet för detta dewarpläge är valfri betyder att vyn kommer att visas på samma sätt oavsett bildförhållande på kameravyn när den visas i Ethiris Client.

Dewarpläge -> PTZ-vy visar en dewarpad vy från kameran. Det går att panorera, tilta och zooma i vyn.

Att det optimala bildförhållandet för detta dewarpläge är valfri betyder att vyn kommer att visas på samma sätt oavsett bildförhållande på kameravyn när den visas i Ethiris Client. Dock kan det vara så att bildfältet blir lite olika beroende på bildförhållandet i klienten.

Dewarpläge -> Fyrsplitsvy visar fyra dewarpade vyer från kameran i samma bild. Var och en av de fyra delvyerna går att panorera, tilta och zoom i oberoende av de andra.

Att det optimala bildförhållandet för detta dewarpläge är valfri betyder att vyn kommer att visas på samma sätt oavsett bildförhållande på kameravyn när den visas i Ethiris Client. Dock kan det vara så att bildfältet blir lite olika beroende på bildförhållandet i klienten.

Dewarpläge -> Dubbel panoramavy visar två 180-gradersbilder ovanför varandra i en bild från kameran. Det går att panorera och tilta i bilden.

Det optimala bildförhållandet för detta dewarpläge är bredare än 4:3. Detta för att kunna bibehålla ett någorlunda korrekt bildförhållande i den dewarpade bilden.

Dewarpläge -> Dubbel panoramavy, fast bildförhållande visar två 180-gradersbilder ovanför varandra i en bild från kameran. Det går att panorera i bilden.

Det optimala bildförhållandet för detta dewarpläge är 2:1. Om kameravyn har ett annat bildförhållande, blir det svarta områden ovanför och under eller till vänster och höger om bilden.

Dewarpläge -> Panoramavy visar en 360-gradersbild i en bild från kameran. Det går att panorera, tilta och zooma i bilden.

Det optimala bildförhållandet för detta dewarpläge är bredare än 5:1. Detta för att kunna bibehålla ett någorlunda korrekt bildförhållande i den dewarpade bilden.

Dewarpläge -> Panoramavy, fast bildförhållande visar en 360-gradersbild i en bild från kameran. Det går att panorera, tilta och zooma i bilden.

Det optimala bildförhållandet för detta dewarpläge är 7,5:1. Om kameravyn har ett annat bildförhållande, blir det svarta områden ovanför och under eller till vänster och höger.

Nedanstående exempel visar menyn för en kamera som monterats i läge Vägg.

Dewarpläge -> Vertikal vy visar en stående 180-gradersbild i en bild från kameran. Det går att panorera, tilta och zooma i bilden.

Det optimala bildförhållandet för detta dewarpläge är 1:2. Om kameravyn har ett annat bildförhållande, blir det svarta områden ovanför och under eller till vänster och höger.

Övriga dewarplägen för en väggmonterad kamera är desamma som för en tak- eller markmonterad kamera.

Det går utmärkt att bygga vyer i Ethiris som passar alla dessa typer av bilder.

Virtuella kameror panel verktygsfält

Ljud noden

Under noden Ethiris Client finns det en Ljud nod. Denna nod används för att koppla ljudfiler till olika händelser i Ethiris.

Du ger varje ljudfil ett unikt namn. Varje ljudfil kopplas till en Aktiveringssignal och eventuellt även till en Inaktiveringssignal. När aktiveringssignalen aktiveras spelar klienten upp ljudfilen. På detta sätt kan vilken händelse som helst i Ethiris kopplas till en viss ljudsignal.

Ljud popupmeny

Högerklick på denna nod öppnar en popupmeny.

Ny->Ljud till ett nytt ljud till klientens konfiguration. Det blir omedelbart synligt i trädvyn som en ny ljudnod. Skulle du ha öppnat panelen Ljud, kommer det nya ljudet att läggas till där också.

Ljud panel

Dubbelklick på noden Ljud i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla definierade ljudfiler.

Överst i panelen finns ett verktygsfält.

Ljud panel verktygsfält

Ljud panel ljudlista

Ljudlistan består av flera kolumner.

Namn är ljudets namn. Namnet används endast som referens till ljudet och är egentligen inte viktigt.

Sökväg anger namn och sökväg till ljudfilen. Det finns stöd för ljudfiler av typen .wav.

Sökväg bläddringsknapp används för att öppna en dialog för att bläddra efter ljudfiler.

Loopa anger om ljudet ska spelas om och om igen ända tills Inaktiveringssignalen aktiveras. Om Loopa inte är förbockad spelas ljudfilen en gång och om loopa är förbockad kommer ljudfilen att spelas ända tills Inaktiverings signalen går från 0 -> 1.

Ljud noden

Under samlingsnoden Ljud kan det finnas en eller flera Ljud noder. Dessa noder används för att koppla ljudfiler till olika händelser i Ethiris.

Varje ljudfil måste ha ett unikt namn. Varje ljudfil kopplas till en Aktiveringssignal och eventuellt även till en Inaktiveringssignal. När aktiveringssignalen aktiveras spelar klienten upp ljudfilen. På detta sätt kan vilken händelse som helst i Ethiris kopplas till en viss ljudsignal.

Ljud popupmeny

Högerklick på denna nod öppnar en popupmeny.

Radera raderar ljudet från klientens konfiguration. Den försvinner omedelbart från både trädvyn och listan med ljud i panelen Ljud.

Ljud panel

Dubbelklick på en Ljud nod i trädvyn öppnar en panel som är samma som samlingspanelen Ljud.

Joystick noden

Under noden Ethiris Client finns det en Joystick nod. Denna nod används för att konfigurera en joystick och andra tillbehör som är anslutna till klientdatorn.

Joystick popupmeny

Det finns ingen popupmeny för denna nod.

Joystick panel

Dubbelklick på noden Joystick i trädvyn öppnar tillhörande panel.

Tillgängliga inställningar beror på vilken typ av enhet som man vill konfigurera. i exemplen som följer nyttjas Axis enheterna T8311, T8312 och T8313. Men även TU9002 och TU9003 från Axis stöds.

Överst i panelen visas aktuellt modellnamn på de anslutna enheterna.

Under dessa finns knapparna Joystick, Knappsats och Jog-ratt för val av vilken typ av enhet man vill konfigurera.

Denna panel består av två huvudavdelningar; Axelinställningar och Knappinställningar, vilka av dessa som visas beror på vilken typ av enhet som är vald.

Joystick Axelinställningar

Syftet med denna del är att justera axlarnas dödband och eventuellt att invertera dem.

Listan innehåller de tre axlarna för X, Y & Z. Det finns flera kolumner för varje axel.

Axel indikerar för vilken axel inställningen gäller. X-axeln används för panorering, Y-axeln för tiltning och Z-axeln för zoomning.

Invertera kan användas för att invertera axeln. Om till exempel X-axeln är inverterad kommer en kamera att gå till höger om joysticken dras till vänster. Detta kan vara behändigt om kameran är monterad upp och ned.

Funktion informerar bara vilken PTZ-funktion som axeln är kopplad till.

Dödband är ett värde mellan 0 – 100. Standard är 10. Det anger när joysticken antas vara centrerad, dvs. aktuellt utslag för axeln är 0. Vissa joystickar är inte helt stabila, vilket innebär att även om du inte rör joysticken så kan den ändå ge ett litet utslag för axeln. Effekten av detta är att aktuell PTZ-kamera kommer att röra sig även om du inte rör joysticken. För att undvika detta problem kan du sätta ett dödband som är tillräckligt högt för att ignorera små värden från joysticken. Ju högre värde på dödbandet, desto mer behöver du röra på joysticken för att börja röra på kameran.

Signal indikerar aktuellt värde för axeln. Detta är till hjälp både för att lära sig vilka axlar som gör vad och för att ställa in dödbandet. När man inte rör joysticken ska det inte vara någon signal för någon axel.

Joystick Knappinställningar

Syftet med denna del är att koppla knappar på joystickenheten till olika funktioner i Ethiris.

Listan innehåller 128 knappar. Det är inte säkert att det finns så många knappar på den faktiska joysticken. I Axis T8311 till exempel finns det 6 knappar. Det finns tre kolumner för varje knapp.

Knapp indikerar vilken knapp det är.

Funktion anger vad som ska hända när tillhörande knapp trycks ned. Det finns flera alternativ:

Oanvänd – Knappen används inte av Ethiris.

Välj/Markera vy – Detta är samma sak som att trycka ned mellanslagstangenten i Ethiris Client. Det är en växlingsfunktion där den kameravy som har fokus (grön ram) kommer att växla mellan vald och markerad. När en kameravy är markerad (indikeras med en streckad grön ram), kan du flytta fokus till en annan kameravy i samma vy genom att dra joysticken vänster/höger/upp/ned. Du kan också använda piltangenterna på tangentbordet för att flytta fokus. När en kameravy är markerad kan du välja den genom att klicka på denna joystickknapp eller genom att trycka ned mellanslagstangenten på tangentbordet. En vald kameravy indikeras genom en heldragen grön ram. När en kameravy är vald kan du manövrera (Pan, Tilt & Zoom) kameran vars livebilder visas i kameravyn med joysticken eller med piltangenterna på tangentbordet.

Maximera/Återställ vald vy – Detta är samma sak som att dubbelklicka i en kameravy med musen. Till exempel i en 4-split vy, om du maximerar en av de fyra kameravyerna kommer denna kamera att visas i hela fönstret. Återställning av vyn kommer att visa alla fyra kamerorna igen.

Flytta markör till nästa fönster – Om du har mer än ett livefönster kan denna funktion användas för att flytta fokus till den första kameravyn i nästa fönster.

Flytta markör till föregående fönster – Om du har mer än ett livefönster kan denna funktion användas för att flytta fokus till den första kameravyn i föregående fönster.

IO – Detta är en väldigt kraftfull funktion. Du kan koppla en joystickknapp till valfri Boolean (digital) signal i Ethiris servers datalager. När knappen trycks ned aktiveras den kopplade signalen (sätts till true (sant)). Möjligheterna här är nästan oändliga. Signalen kan vara en direkt funktion såsom RecordEvent (Händelseinspelning) för en kamera eller Preset (Förinställd position) för en PTZ-kamera. Signalen kan också vara en intern variabel i Ethiris servers datalager som i sin tur kan användas för att aktivera en snutt skriptkod. Andra möjligheter är att aktivera popupfönster med livevisning i en Ethiris Client.

När du väljer funktionen IO för en joystickknapp, visas dialogen för att välja en variabel.

Välj önskad signal och klicka OK. Observera att endast skrivbara variabler (markerade med ett W eller R/W i första kolumnen) är meningsfulla i detta sammanhang.

Frys/avfrys live video – Denna funktion används för att frysa och avfrysa live video, dvs pausa och starta live video.

Växla mellan live och inspelad video – Denna funktion växlar från live bild till att i stället visa minivideospelaren direkt bland live kameror, så att man enkelt kan titta tillbaka om något precis hände, och samtidigt ha fortsatt övervakning av övriga kameror som är kvar i live. Endast en minivideospelare kan visas åt gången.

Aktivera standard-livepanelen – Om du har något annat fönster aktivt än Live, till exempel Händelser, Larm eller Videospelaren, så byter denna funktion till visning av Live panelen.

Aktivera videospelarpanelen – Om du har något annat fönster aktivt än Videospelaren, till exempel Händelser, Larm eller Live, så byter denna funktion till visning av Videospelaren panelen.

Spela/pausa – Denna funktion används för att starta och pausa uppspelning i videospelaren, inte att förväxla med Frys/avfrys som nyttjas i Live. Om markerad kameravy är en klientrondering, kan du växla mellan att pausa ronderingen och fortsätta den.

Hoppa till föregående videosegment – Denna funktion används för att gå till början av föregående videosegment. Speciellt användbart om till exempel händelseinspelning sker med hjälp av analys, så att där kan vara långt mellan var videosegment.

Hoppa till nästa videosegment – Denna funktion används för att gå till början av nästa videosegment. Speciellt användbart om till exempel händelseinspelning sker med hjälp av analys, så att där kan vara långt mellan var videosegment.

Stega bakåt – Denna funktion gör det möjligt att stega bakåt en bild i taget om du står i videospelaren. Om markerad kameravy är en klientrondering, kan du hoppa en kamera bakåt i ronderingen. Detta fungerar oavsett om ronderingen är pausad eller inte.

Stega framåt – Denna funktion gör det möjligt att stega fram en bild i taget.

Manuell händelseinspelning – Denna funktion triggar en manuell händelseinspelning för den kamera som visas i den markerade kameravyn.

Digital PTZ – Denna funktion gör det möjligt att tillfälligt byta till digital PTZ för markerad kamera (som har optisk PTZ). Tryck på denna knapp och styr sedan den digitala PTZ med joysticken som vanligt. När du släpper knappen, växlar kameran tillbaka till optisk PTZ igen.

Signal indikerar när tillhörande knapp trycks ned.

Knappsats Knappinställningar

Syftet med denna del är att koppla knappar på knappsatsen till olika funktioner i Ethiris.

Listan innehåller 29 knappar. Det är inte säkert att det finns så många knappar på den faktiska knappsatsen. På Axis T8312 till exempel finns det 22 knappar. Det finns tre kolumner för varje knapp.

Knapp indikerar vilken knapp det är. Notera att vissa knappar är så kallade växlingsknappar, och kan till exempel ändra färg när de trycks ner.

Funktion anger vad som ska hända när tillhörande knapp trycks ned. Merparten av dessa funktioner är samma som för Joystick och beskrivs under den i föregående sektion. Vissa alternativ är inte tillgängliga för alla knappar. Det finns flera alternativ:

Siffra 0–9 – Dessa funktioner är knutna till motsvarande siffra. Används för inmatning av till exempel kameranummer med funktionerna nedan.

Välj Kamera, 4 siffror – Denna funktion används för att aktivera val av kamera, knappen kommer att tändas och man behöver ange en kamera med fyra siffror med hjälp av nummerknapparna. Den första kamera vars namn börjar med dessa fyra siffror kommer att visas i den valda vyn.

Välj Kamera, 3 siffror – Denna funktion används för att aktivera val av kamera, knappen kommer att tändas och man behöver ange en kamera med tre siffror med hjälp av nummerknapparna. Den första kamera vars namn börjar med dessa tre siffror kommer att visas i den valda vyn.

Välj Kamera, 2 siffror – Denna funktion används för att aktivera val av kamera, knappen kommer att tändas och man behöver ange en kamera med två siffror med hjälp av nummerknapparna. Den första kamera vars namn börjar med dessa två siffror kommer att visas i den valda vyn.

Välj förinställd position för kamera, 1 siffra – Denna funktion används för att aktivera val av förinställd position. 1 är kamerans första förinställda position, 2 den andra osv. Om det är en kamera som har virtuella kameror skapade, så kommer 1 att visa originalkameran, 2 den första virtuella, 3 den andra, osv.

Knapp F1 – F10 – Är en platshållare för funktioner man kan bygga i skript. Det är alltså möjligt att skapa upp till 10 egna funktioner i skript. Används tillsammans med videovägg.

Signal indikerar när tillhörande knapp trycks ned.

Knapparna Ställ in standardknappfunktioner T8312 / TU9003, ställer in lämpliga funktioner på knapparna motsvarande lämplig funktionalitet i Ethiris Client.

Jog-ratt Axelinställningar

Listan innehåller de två axlarna för Ratt och Skiva. Det finns flera kolumner för varje axel.

Axel indikerar för vilken axel signalen gäller. Ratt-axeln används för uppspelningshastighet framåt/bakåt, Skiva-axeln för stegning av bild framåt/bakåt.

Funktion informerar bara vilken uppspelningsfunktion som axeln är kopplad till.

Signal indikerar aktuellt värde för axeln. Detta är till hjälp för att lära sig vilka axlar som gör vad.

Jog-ratt Knappinställningar

Syftet med denna del är att koppla knappar på joystickenheten till olika funktioner i Ethiris.

Listan innehåller 6 knappar. Det är inte säkert att det finns så många knappar på den faktiska enheten. I Axis T8313 till exempel finns det 6 knappar. Det finns tre kolumner för varje knapp.

Knapp indikerar vilken knapp det är.

Funktion anger vad som ska hända när tillhörande knapp trycks ned. Dessa funktioner är samma som för Joystick och knappsats som beskrivits tidigare.

Signal indikerar när tillhörande knapp trycks ned.

Knappen Ställ in standardknappfunktioner T8313, ställer in lämpliga funktioner på knapparna motsvarande lämplig funktionalitet i Ethiris Client.

Popupfönster noden

Under noden Ethiris Client finns det en Popupfönster nod. Denna nod används för att konfigurera förkonfigurerade popupfönster för livevisning i Ethiris Client.

Du ger popupfönstret ett namn och bestämmer på vilken skärm det ska visas, storlek och position för fönstret. I Ethiris Client kan du öppna valfritt fördefinierat popupfönster och visa live video från kameror valda i panelen Kameror eller genom att högerklicka på en vyknapp och välja önskat popupfönster i menyn. Du kan också konfigurera en vy på så sätt att vyn automatiskt poppar upp i ett av popupfönstrena när den aktiveras av en variabel eller via hotspot.

Popupfönster popupmeny

Högerklick på denna nod öppnar en popupmeny.

Ny->Popupfönster till ett nytt popupfönster till klientens konfiguration. Skulle du ha öppnat panelen Popupfönster, kommer det nya popupfönstret att läggas till där också.

Popupfönster panel

Dubbelklick på noden Popupfönster i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla definierade popupfönster.

Överst i panelen finns ett verktygsfält.

Popupfönster panel verktygsfält

Popupfönster panel fönsterlista

Fönsterlistan består av flera kolumner.

Namn är fönstrets namn. Namnet används som referens till fönstret i olika sammanhang.

Bildskärm anger vilken skärm som fönstret ska visas på när det aktiveras. Det kan vara mellan 1 – 8 och Primär, där Primär är den som är vald i Windows till att vara primär bildskärm.

Utan ram anger om fönstret ska ha en ram eller inte. Denna egenskap kan kombineras med de andra egenskaperna på så sätt att alla fönster kan vara utan ram, inte bara ett maximerat fönster. När det kombineras med maximerat blir effekten att hela skärmen fylls med livebilder, precis som en gammeldags CCTV-monitor.

Dölj knappen ’Stäng’ anger att det inte ska gå att stänga fönstret genom att manuellt klicka på ”krysset” längst upp till höger i fönstret. Om denna funktion är vald kan fönstret endast stängas med en automatisk inaktivering av fönstret eller att hela klienten stängs.

Dölj i klienten anger att detta popupfönster är dolt i Ethiris Client. Det kan fortfarande användas via fjärrstyrningskommandon, men listas inte i klienten där användaren kan välja ett popupfönster att visa en vy eller kameror i.

Fönstertyp Anger hur fönstret skall visas. Alternativen är Flytande, absolut, Flytande, relativ, Dokument, Dockat till vänster, Dockat till höger samt Dockat i nederkant. När fönstertypen är Dockat till vänster, Dockat till höger eller Dockat i nederkant kan varken Maximerad, Centrerad, Topp, Vänster, Höjd eller Bredd definieras.

Maximerad När denna ruta är förbockad kommer popupfönstret att vara maximerat på angiven skärm när det aktiveras. När maximerad är vald kan varken Centrerad, Topp, Vänster, Höjd eller Bredd definieras.

Centrerad När denna ruta är förbockad kommer popupfönstret att vara centrerat på angiven skärm när det aktiveras. När centrerad är vald kan varken Topp eller Vänster definieras.

När Fönstertyp Flytande, absolut är valt, anges nedanstående värden i pixlar och om Flytande, relativ är vald, är de i procent, relativt till skärmens upplösning.

Notera! När man använder Flytande som Fönstertyp, så tar Aktivitetsfältet upp ca 40 pixlar, så för att nyttja hela skärmen bör Aktivitetsfältet döljas.

Vänster är önskad vänsterposition på fönstret när det aktiveras.

Topp är önskad topposition på fönstret när det aktiveras.

Bredd är önskad bredd på fönstret när det aktiveras.

Höjd är önskad höjd på fönstret när det aktiveras.

Vyer noden

Under varje Ethiris Client finns en Vyer nod. Detta är en samlingsnod för alla Sektioner, Vyer och Knappar i klientkonfigurationen.

Sektioner ger möjlighet att dela upp systemet i mindre delar, sektioner. Varje sektion kommer att visas i verktygsfönstret Sektionsutforskaren i Ethiris Client. Se manualen Ethiris Client användarguide för mer information. Varje sektion kan innehålla ett antal vyer, knappar och för den delen även andra sektioner (undersektioner).

Vyer är fördefinierade vyer med en eller flera kameravyer. En kameravy används vanligen för att visa live video från en förutbestämd kamera. Det finns andra alternativ också för en kameravy som vi kommer att titta närmare på längre fram.

Knappar används för att aktivera signaler/variabler i Ethiris servers datalager. Exempel är aktivering av en förinställd position eller rondering.

Vyer popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Sektion lägger till en ny sektion till klientkonfigurationen. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för sektionen direkt i trädvyn.

Ny->Vy eller Ny->Vy->Klientvy lägger till en ny klientvy till klientkonfigurationen. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för vyn direkt i trädvyn. När du lägger till en vy på denna nivå i trädvyn, kommer vyn att skapas i sektionen Rot. Denna sektion skapas automatiskt vid behov.

Syftet med en vy är att fördefiniera en layout med kameravyer. Vyn kan visas i Ethiris Client i både live och i videospelaren för inspelad video.

Ny->Vy->Videoväggsmonitor används för att definiera den speciella vy som används av en klient för att via en monitor från en videovägg.

Ny->Vy->Videoväggsrepresentation används för att skapa en vy att visa i en operatörsklient. Vyn visar en representation av hela videoväggen (alla monitorer) och gör det möjligt för en operatör att interagera med videoväggen, dra och släppa kameror på olika positioner på videoväggen.

Ny->Knapp->Ljud lägger till en ny ljudknapp till klientkonfigurationen. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för knappen direkt i trädvyn. När du lägger till en knapp på denna nivå i trädvyn, kommer knappen att skapas i sektionen Rot. Denna sektion skapas automatiskt vid behov.

Syftet med en ljudknapp är att koppla den till en eller flera ljudenheter. När du klickar på knappen i Ethiris Client, aktiveras mikrofonen och det du säger kommer att skickas parallellt till alla kopplade ljudenheter.

Ny->Knapp->I/O lägger till en ny I/O-knapp till klientkonfigurationen. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för knappen direkt i trädvyn. När du lägger till en knapp på denna nivå i trädvyn, kommer knappen att skapas i sektionen Rot. Denna sektion skapas automatiskt vid behov.

Syftet med en I/O-knapp är att koppla den till en skrivbar Boolean (digital) variabel i Ethiris Servers datalager. När du klickar på knappen i Ethiris Client, aktiveras den kopplade variabeln (sätts till true). Du kan använda denna funktion i många syften, t.ex. att aktivera en förinställd position för en PTZ-kamera, starta inspelning eller skicka e-post.

Nytt från 12.0 är att I/O-knappen följer behörigheten I/O-skrivning, så att om användare nyttjas och denne saknar denna behörighet, så kommer I/O-knappen att vara utgråad i Ethiris Client.

Vyer panel

Det finns ingen panel för noden Vyer.

Sektion noden

Under noden Vyer kan det finnas en eller flera Sektion noder.

Sektion popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Sektion lägger till en ny sektion till klientkonfigurationen. Den nya sektionen kommer att vara en undersektion till den sektion du högerklickade på. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för sektionen direkt i trädvyn.

Ny->Vy eller Ny->Vy->Klientvy lägger till en ny vy till klientkonfigurationen i den sektion du högerklickade på. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för vyn direkt i trädvyn.

Ny->Vy->Videoväggsmonitor används för att definiera den speciella vy som används av en klient för att via en monitor från en videovägg.

Ny->Vy->Videoväggsrepresentation används för att skapa en vy att visa i en operatörsklient. Vyn visar en representation av hela videoväggen (alla monitorer) och gör det möjligt för en operatör att interagera med videoväggen, dra och släppa kameror på olika positioner på videoväggen.

Ny->Knapp->Ljud lägger till en ny ljudknapp till klientkonfigurationen i den sektion som du högerklickade på. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för knappen direkt i trädvyn.

Ny->Knapp->I/O lägger till en ny I/O-knapp till klientkonfigurationen i den sektion som du högerklickade på. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för knappen direkt i trädvyn.

Nytt från 12.0 är att I/O-knappen följer behörigheten I/O-skrivning, så att om användare nyttjas och denne saknar denna behörighet, så kommer I/O-knappen att vara utgråad i Ethiris Client.

Byt namn försätter noden i namnändringsläge. Du kan mata in det nya namnet direkt i trädvyn.

Radera tar bort sektionen från klientkonfigurationen. Om denna sektion har något innehåll, såsom vyer och knappar kommer en dialog för att bekräfta raderingen att visas innan sektionen tas bort.

Sektion panel

Det finns ingen panel för noden Sektion.

Sektion Kopiera/Flytta

Genom att dra en Sektionsnod i trädvyn kan du ändra ordning på sektionerna.

Du drar genom att klicka med vänster musknapp på önskad sektion i trädvyn, flytta muspekaren medan du fortfarande håller ned vänster musknapp och sedan släpper upp musknappen när muspekaren är i önskad position.

Genom att hålla ned Ctrl-tangenten samtidigt som du släpper upp musknappen kommer sektionen, och hela dess innehåll i form av eventuella andra sektioner, vyer och knappar, att kopieras.

För att flytta/kopiera en sektion in som en undersektion till en annan sektion, håll ned Shift-tangenten samtidigt som du släpper upp musknappen när muspekaren är över önskad sektion i trädvyn.

När du flyttar en sektion nedåt i trädvyn kommer sektionen att hamna efter den sektion som du släpper sektionen på.

När du flyttar en sektion uppåt i trädvyn kommer sektionen att hamna före den sektion som du släpper sektionen på.

Vy noden

Under noden Vyer och eventuellt under någon Sektion nod kan det finnas en eller flera Vy noder.

Vy popupmeny

Högerklick på denna nod öppnar en meny.

Byt namn försätter noden i namnändringsläge. Du kan mata in det nya namnet för vyn direkt i trädvyn.

Radera tar bort vyn från klientkonfigurationen. En dialog för att bekräfta raderingen kommer att visas innan vyn tas bort

Vy panel

Dubbelklick på en Vy nod i trädvyn öppnar tillhörande panel.

Denna panel innehåller egenskaper för vyn såsom text och bild för tillhörande vyknapp som ska visas i Ethiris Client i verktygsfönsterna Vyutforskaren och Sektionsutforskaren.

Det finns också egenskaper för automatisk aktivering och inaktivering av vyn utöver att manuellt klicka på tillhörande vyknapp i Ethiris Client.

Text anger vilken text som ska visas i tillhörande vyknapp i Ethiris Client.

Tips är en text som visas som ett verktygstips när man håller muspekaren ovanför vyknappen i Vyutforskaren i Ethiris Client. Detta kan användas för att förklara syftet med en vy.

Bild anger vilken bild som ska visas i vyknappen i Ethiris Client. Det finns två huvudalternativ; Antingen använder du en av standardbilderna som följer med Ethiris eller så använder du en egen bild.

Följande standardbilder är tillgängliga:

När du använder din egen bild stöds följande format: bmp, gif, jpg, png och ico. För bästa resultat, använd en bild med upplösningen 32 x 32 pixlar.

Dölj vyn i klienten. När denna ruta är förbockad kommer det inte att visas en tillhörande vyknapp i Ethiris Client. Syftet är att på något sätt visa vyn automatiskt. Detta kan vara som en hotspot-funktion, när man klickar i en kameravy eller på en kamerasymbol i en karta. Det kan vara när en viss signal i Ethiris Server aktiveras, t.ex. en rörelsedetektor eller en digital ingång som aktiveras när någon ringer på en dörrklocka.

Flytta fokus till det fönster där vyn visas. När denna ruta är förbockad kommer focus i Ethiris Client att flyttas till det fönster där vyn visas. Detta är standardläget. I vissa fall vill man inte att focus skall flyttas från det fönster som just nu har focus och då klickar man i denna ruta.

Visa kameravymarkering (grön rektangel). När denna ruta är förbockad kommer den gröna markeringen i Ethiris Client som visar vilken kameravy som har fokus aktiv. Som standard är denna aktiv.

När klickad, visa i anger var vyn ska visas när operatören klickar på tillhörande knapp i Ethiris Client. Som standard är Vald panel vald. Det innebär att det livefönster som råkar ha fokus när man klickar på vyknappen kommer att laddas med vyn. Man kan också hårdknyta knappen till Standard Live Panel eller något av de popupfönster man har definierat. I detta fall kommer knappen att markeras med en liten svart kvadrat i Ethiris Client.

Aktivering Detta avsnitt är för att aktivera vyn automatiskt utan att en operatör klickar på tillhörande vyknapp. Första alternativet är att välja en variabel för aktivering. När variabeln aktiveras (går från 0 -> 1 eller från false till true), kommer vyn att visas.

När du bläddrar efter en variabel visas en dialog där du kan välja variabel.

I listan visas endast läsbara digitala variabler. Läsbara variabler har ett R i första kolumnen i listan.

För att underlätta sökandet efter den variabel man behöver, så är det möjligt att filtrera listan. Börja bara skriva början eller en del av namet på den variabel du vill hitta, när ingen inmatning skett på 700ms, så filtreras listan. För att rensa filtret, tryck på Delete knappen.

Välj önskad variabel och klicka OK.

Om du ångrar dig kan du ta bort variabeln genom att klicka på knappen radera till vänster om variabeln.

Aktivera vid kameraaktivering i Hotspot-vy. När denna ruta är förbockad kommer vyn att aktiveras om en hotspot kameravy som ingår i denna vy aktiveras. En hotspot kameravy innehåller en lista med kameror som kan aktiveras genom att klicka på en annan kameravy i live som visar live video från en av kamerorna eller genom att klicka på en kamerasymbol som representerar en av kamerorna i hotspot kameralistan. För mer information om hotspot kameravyer, se avsnitt Större kameravyer på sidan 2:399.

Visa i anger i vilket fönster vyn kommer att visas i när den aktiveras automatiskt enligt inställningarna i detta avsnitt. Som standard är Standard Live Panel vald, men du kan även välja något av de popupfönster som du har definierat.

Inaktivera när aktiveringssignalen blir inaktiv. När denna ruta är förbockad kommer vyn att stängas (om det är ett popupfönster) när variabeln som specificerats som Aktivering blir inaktiv (går från 1 -> 0 eller från true till false). Om vyn visades i Standard Live Panel kommer den första vyn i sektionen att visas i stället för denna vy när den inaktiveras.

Inaktiveringsvariabel används för att ha en specifik variabel för inaktivering av vyn. Detta är ett alternativ till att använda samma variabel för både aktivering och inaktivering. Bläddrandet efter inaktiveringsvariabel är liknande som för aktiveringsvariabeln som beskrivs ovan.

Fördröj inaktivering (s) används för att definiera en fördröjning, i sekunder, tills vyn inaktiveras efter att kraven för inaktivering uppnås.

Layout noden

Under varje Vy nod finns det en tillhörande Layout nod.

Layout popupmeny

Det finns ingen popupmeny för en Layout nod.

Layout panel

Dubbelklick på en Layout nod i trädvyn öppnar tillhörande panel.

Denna panel är indelad i två delar; vänster och höger. På vänster sida finns en representation av skärmen där vyn ska visas och på höger sida finns egenskaper för den markerade kameravyn på vänster sida.

Välj layout är en lista med ett antal fördefinierade layouter som du kan välja bland.

Detta är ett snabbt sätt att skapa en layout. Om ingen av de fördefinierade layouterna passar dina behov kan du fortfarande manuellt välja antal kolumner och antal rader mellan 1 – 8. Du kan t.o.m. utgå från en fördefinierad layout och sedan förändra den efter önskemål.

Kolumner anger hur många kolumner vyn ska innehålla. Varje cell i vyn kallas kameravy. Du kan välja mellan 1 – 8 kolumner för varje vy. I exemplet nedan har 3 kolumner valts (med fortfarande bara en rad).

Rader anger antal rader i vyn. Du kan välja mellan 1 – 8 rader för varje vy. I exemplet nedan har 2 rader valts (med 3 kolumner).

Aktuellt bildförhållande är information om aktuellt bildförhållande för kameravyerna, dvs. förhållandet mellan bredd och höjd. I exemplet nedan är bildförhållandet inringat. 1/1 innebär att varje kameravy är (ungefär) lika bred som hög.

I nästa exempel med 3 x 3 kameravyer, har bildförhållandet ändrats till 16/9, vilket innebär att varje kameravy är nästan dubbelt så bred som hög. Bredd/Höjd är 16/9.

Skärmtyp är en hjälp för att få en känsla för hur vyn kommer att se ut. Du kan välja mellan tre olika format; 16/9, 16/10 och 4/3. När du ändrar skärmtyp ändras den svarta ytan för att spegla aktuellt val.

Större kameravyer

Du kan kombinera flera ursprungliga kameravyer till en större kameravy. I exemplet nedan har fyra kameravyer längst ned till höger av vyn kombinerats till en större kameravy-

För att åstadkomma detta, markerar du först kameravyn längst ned till höger. Se Figur 2.595 nedan.

Nästa steg är att klicka-och-hålla vänster musknapp i den markerade kameravyn. Flytta sedan muspekaren medan du fortfarande håller ned vänster musknapp. Flytta muspekaren till kameravyn i centrum och släpp upp musknappen i denna kameravy.

Efterhand som du flyttar muspekaren över kameravyerna indikeras den nya större kameravyn med grå färg.

I Figur 2.596 nedan, har muspekaren flyttats upp, vilket resulterar i en kameravy som spänner över två ursprungliga kameravyer. För att få den önskade kameravyn som spänner över 2x2 ursprungliga kameravyer så måste muspekaren flyttas längre till vänster.

Släpp upp muspekaren när du är nöjd.

Du kan också göra tvärtom, minska storleken på en större kameravy genom att dra muspekaren från kanten på kameravyn mot en annan kant av kameravyn.

Det finns vissa begränsningar. Du kan bara kombinera kameravyer i rektangulära figurer. Du kan inte skapa t.ex. en L-figur.

Inte heller kan du skriva över en kameravy med innehåll, dvs. bara svarta kameravyer kan inkluderas i större kameravyer. Det är dock OK att förstora en kameravy med innehåll.

Kameravy popupmeny

Högerklick på denna nod öppnar en meny.

Kontroller… öppnar en kontrolleditor där du kan lägga in objekt ovanpå innehållet i en kameravy. Läs mer om detta i avsnitt Kontroller på sidan 2:409.

Typ väljer typen av kameravy. De fyra olika typerna Kamera, Hotspot, Rondering, Bakgrundsbild och Webbsida kommer att förklaras i följande avsnitt.

Skalningsläge vid start anger hur innehållet kommer att visas från början i Ethiris Client. Detta kan ändras i live i Ethiris Client om du vill. Valen är:

Behåll proportioner innebär att bilden fyller ut så mycket som möjligt av kameravyn utan att ändra proportionerna i bilden. Detta är standardläget för alla kameravyer.

Fyll ut innebär att bilden ”dras ut” så den täcker hela kameravyn även om det ändrar proportionerna mellan bredd och höjd på bilden.

Originalstorlek innebär att bilden visas i den storlek som den kommer ifrån kameran. Detta innebär att delar av bilden kan beskäras om inte hela bilden får plats i kameravyn.

Kontrollpanelens synlighet anger om/när kontrollpanelen ska visas när klienten startar. Operatören kan ändra detta genom att högerklicka i kameravyn i live och välja önskat läge.

Alltid innebär att kontrollpanelen alltid är synlig i kameravyn.

Vid behov innebär att kontrollpanelen normalt är gömd, men när användaren flyttar musen till nederkanten av kameravyn, kommer kontrollpanelen att glida upp och visas. När användaren flyttar musen utanför kontrollpanelen, kommer den att glida ner igen och försvinna.

Aldrig innebär helt enkelt att kontrollpanelen aldrig visas.

Kontrollpanelens placering anger var kontrollpanelen ska placeras när den väl visas.

Under video innebär att bilden får lite mindre utrymme eftersom kontrollpanelen placeras längst ned i kameravyn. Detta utrymme kan inte användas för att visa video.

Överlagrad på video i underkant innebär att hela utrymmet i kameravyn kan användas för att visa video. Kontrollpanelen ligger ovanpå bilden och ”skymmer” den nedre delen av bilden.

Visa kameranamn anger om kamerans namn ska visas i live från början när klienten startar. Operatören kan ändra detta genom att högerklicka i kameravyn i live och välja önskat läge.

Visa hårkors anger om ett hårkors ska visas i live från början när klienten startar för att markera centrum av bilden. Operatören kan ändra detta genom att högerklicka i kameravyn i live och välja önskat läge.

Visa tidsstämpel anger om en tidsstämpel ska visas i live från början när klienten startar för att visa aktuellt datum och tid i toppen av bilden. Operatören kan ändra detta genom att högerklicka i kameravyn i live och välja önskat läge.

Rensa denna raderar innehållet i vald kameravy.

Rensa alla med typ Kamera raderar innehållet i samtliga kameravyer som är av typen Kamera i aktuell vy.

Rensa alla raderar innehållet i samtliga kameravyer i aktuell vy.

Kameravytyp

Det finns fyra olika typer av kameravyer. Standardtypen är Kamera. När du högerklickar i en kameravy, visas en popupmeny där du bland annat kan välja Typ.

Beroende på vilken typ den valda kameravyn har, visas olika egenskaper till höger i layoutpanelen.

Du väljer kameravy genom att klicka i den. Den markerade kameravyn indikeras med en ljusare nyans. I exemplet ovan, är den första (uppe till vänster) kameravyn vald, vilket indikeras med grå färg i stället för svart.

Från början i en ny vy har ingen kameravy något innehåll. För att indikera detta är de svarta.

Ovan i Figur 2.602 är ett exempel på en vy med kameravyer i alla fyra olika typer. I översta raden är samtliga av typ Kamera. Alla tre är gröna med namnet på aktuell kamera, den första är markerad, därav den ljusgröna färgen.

I den andra raden, är den första kameravyn av typ Hotspot. Denna kameravy är röd.

Den andra kameravyn i denna rad är av typ Rondering och är blå.

Den tredje kameravyn är av typ Bakgrundsbild och är brun.

Du kan ändra typ på önskad kameravy genom att högerklicka i den och välja önskad typ i popupmenyn.

Låt oss titta på de olika typerna och deras egenskaper.

Vytyp Kamera

Kamera är den vanligaste vytypen. Detta är standardtypen som alla kameravyer har från början. Den används för att visa live video från en specifik och förutbestämd kamera.

När ingen kamera är vald för en sådan vy, är färgen på kameravyn svart. I exemplet nedan har bara den första kameravyn en vald kamera. De övriga 5 kameravyerna har ingen vald kamera och är därför svarta.

Till höger om kameravyerna är en lista med tillgängliga kameror. Denna lista består av kamerorna du har valt för Använda servrar.

Se avsnitt Använd server panel på sidan 2:367 för mer information om detta.

Bocka helt enkelt för kameran i listan som du vill visa live video från i den markerade kameravyn.

Om du har många kameror kan det vara behändigt att sortera dem i alfabetisk ordning. Klicka på kolumnrubriken Kamera för att göra detta. Klicka igen för att sortera i omvänd ordning. En pil indikerar aktuell sorteringsordning.

Du kan markera kameror på flera olika sätt. Om du inte bryr dig om ordningen kan du klicka med vänster musknapp på en rad i listan, hålla ned musknappen och dra musen för att välja flera rader och slutligen släppa upp musknappen när du är nöjd med ditt val. I detta fall kommer den kamera du klickade på först att hamna i den första kameravyn och sedan i den ordning du drog musen där den sist valda kameran kommer att hamna i den sista kameravyn.

Du kan också välja kameror en och en genom att hålla ned Ctrl-tangenten när du väljer kamera nr 2 och framåt. Då kommer kamerorna att fyllas på i den ordning du valde dem.

Slutligen, när du ska dra in dem till kameravyerna måste du dra med höger musknapp. Släpp på den kameravy som ska vara den första att fyllas. Kamerorna fylls på från vänster till höger och uppifrån och ned.

I ovanstående exempel har kamerorna valts i en annan ordning än den de ligger i listan.

När fler än en server är ansluten till klientkonfigurationen så går det att filtrera kameror beroende på vilken server de tillhör enligt ovanstående exempel.

Vytyp Hotspot

Vytypen Hotspot används för att visa live video från en kamera som inte är förutbestämd. Kameran kan skifta beroende på omständigheterna.

Till höger om kameravyerna finns en lista med alla tillgängliga kameror, precis som för vytypen Kamera. Du bestämmer vilka kameror som kan visas i hotspot kameravyn.

Det finns två huvudfunktioner. En är att visa livekameror genom att manuellt klicka i en kameravy eller på en kamerasymbol i Ethiris Client. Den andra är att visa livekameror som aktiveras per automatik via en variabel i Ethiris Server.

Det finns flera kolumner i kameralistan. Följande är en förklaring av var och en av dem.

Filtrera på server Det här alternativet är endast tillgängligt om fler än en server är tillagda i klientkonfigurationen. Valet listar kameror från alla servrar som är anslutna till klientkonfigurationen. Väljs en server så visas bara kamerorna som tillhör den servern.

Hotspot-vyn är globalt känslig. Bocka för denna ruta om du vill att denna hotspot kameravy ska reagera på klick i kameravyer eller på kamerasymboler i en annan vy.

Används är både läsbar och skrivbar och indikerar att kameran ingår i hotspoten. En kamera är använd om antingen kolumnen Används eller Klicka är förbockad och/eller kolumnen Variabel är specificerad. I exemplet ovan är 4 av 8 kameror använda.

Kamera är kamerans namn.

Server är namnet på den Ethiris Server som kameran tillhör.

Standard anger kameran som ska visas initialt. Du behöver inte välja någon standardkamera vilket innebär att kameravyn kommer att vara svart innan någon hotspotkamera aktiveras. Du kan bara välja någon av de använda kamerorna som standardkamera. Standard är skrivbar och när standard är vald så väljs även Klicka och Används för kameran.

Klicka ska bockas i för de kameror du vill kunna aktivera genom att klicka i en annan kameravy som visar livebilder från kameran eller genom att klicka på en kamerasymbol som representerar kameran. Mer om kamerasymboler senare.

I/O innehåller en radera-knapp när en variabel är specificerad för kameran. Klicka på raderaknappen för att ta bort variabeln från kameran.

Variabel innehåller namnet på en variabel för aktivering av kameran när variabeln blir true. Klicka på Bläddra knappen längst till höger för att välja en variabel i en lista. Hotspotkameran aktiveras när variabeln blir true (sann).

Server är namnet på den Ethiris Server som variabeln tillhör.

Längst ned i panelen, under kameralistan, finns ett fält för att välja en Inaktiverings signal. När Inaktiveringssignalen aktiveras kommer kameravyn att återgå till ett av två lägen. Om ingen Standard kamera är vald kommer ingen livebild att visas, dvs. kameravyn blir svart. Om man har valt en standardkamera kommer livebilder från denna att visas när Inaktiveringssignalen blir true.

Inaktiveringssignal för HotSpot

Variabel innehåller namnet på en variabel för inaktivering av hotspot-vyn när variabeln blir true. Klicka på Bläddra knappen längst till höger för att välja en variabel i en lista. Kameravyn inaktiveras när variabeln blir true (sann).

Server är namnet på den Ethiris Server som variabeln tillhör.

Vytyp Rondering

Typen Rondering används för att visa live video från flera kameror, en i taget. Du definierar en lista med kameror där livevisning automatiskt kommer att skifta från kamera till kamera med ett visst tidsintervall.

Till höger om kameravyerna finns två listor. Den nedre listan innehåller tillgängliga kameror, precis som för Kamera vytypen. Klicka på en rad i den nedre listan för att lägga till den kameran sist i listan med ronderingskameror. Den övre listan är en lista med de kameror som ska ingå i ronderingen. Till att börja med är denna lista tom.

Det finns flera kolumner i ronderingslistan. Följande är en förklaring av var och en av dem.

Filtrera på server Det här alternativet är endast tillgängligt om fler än en server är tillagda i klientkonfigurationen. Valet listar kameror från alla servrar som är anslutna till klientkonfigurationen. Väljs en server så visas bara kamerorna som tillhör den servern.

Intervall (s) är det antal sekunder live video för varje kamera visas i kameravyn. Standardvärdet är 10 sekunder.

Kamera är namnet på kameran.

Server är namnet på den Ethiris Server som kameran tillhör.

Vytyp Bakgrundsbild

Typen Bakgrundsbild används för att visa en statisk bild. Vanligtvis lägger du ett antal kontroller ovanpå bilden såsom knappar eller kamerasymboler som operatören kan använda för att interagera med systemet. Men, det kan också vara en företagslogotype eller någon annan form av statisk information.

Bakgrundsbild är namnet på en bildfil. Den kan vara av typ bmp, jpg, gif eller png. Bildfilen importeras automatiskt till klientkonfigurationens resurser.

Vytyp Webbsida

Typen Webbsida används för att visa en webbsida i en kameravy. Du anger en startsida som ska visas när vyn först visas. Om du klickar i Tillåt navigation till andra sidor innebär det att användaren kan navigera vidare via länkar på den första sidan. Det går inte att placera några kontroller på en webbsida.

Webbadress är adressen till den sida som ska visas när vyn visas i klienten.

Tillåt navigation till andra sidor innebär precis detta, att användaren kan navigera vidare från startsidan genom att klicka på länkar på sidan.

Kontroller

Du kan lägga olika typer av kontroller ovanpå innehållet i en kameravy. Detta sker oftast i en Bakgrundsbild kameravy, men kan också ske i andra typer av kameravyer. I exemplen nedan kommer vi att använda en bakgrundsbild.

Högerklicka på önskad kameravy och välj Kontroller… i popupmenyn. En stillbild från vald kamera eller bakgrundsbilden som är vald för kameravyn visas i kontrolleditorn. Du kan lägga in kontrollobjekten i denna bild.

Överst i editorn finns det fyra verktygsknappar.

Knapp

När du har lagt till en knapp kan du flytta runt den och ändra storlek på den genom att dra i någon av de 8 storlekshandtagen.

Nytt från 12.0 är att knappen följer behörigheten I/O-skrivning, så att om användare nyttjas och denne saknar denna behörighet, så kommer knappen att vara utgråad i Ethiris Client.

Högerklicka på knappen för att ta fram en popupmeny.

Egenskaper öppnar en egenskapsdialog för knappen. Se förklaring nedan.

Radera raderar knappen från kameravyn.

Text är den text som visas i knappen.

Variabel - Text är den variabel som Text är kopplad till. Alla variabler kan kopplas till ett textfält. Variabelns värde konverteras automatiskt till text och visas i textfältet. Om en variabel är vald kommer variabelns värde att visas i textfältet i stället för texten i Text fältet. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Textjustering anger horisontell justering av texten i knappen. Du kan välja mellan Vänster, Centrerad & Höger.

Typsnitt är typsnittet på texten i knappen. En standard typsnittsdialog öppnas när du klickar på knappen till höger.

Växlingsknapp anger beteendet för knappen. När denna ruta är förbockad blir knappen en s.k. växlingsknapp, d v s den stannar nere när man klickar på den och när man klickar igen, åker knappen upp. När detta val inte är förbockat blir knappen återfjädrande, d v s knappen åker upp så fort du släpper musknappen när du har klickat på knappen.

Pulsfunktion anger beteendet för knappen. När denna ruta är förbockad blir det möjligt att definiera pulstiden i ms. Det innebär att när man klickar på knappen i Ethiris Client, kommer signalen att hållas aktiv den inställda tiden efter att man släppt knappen. Denna funktion kan endast användas om knappen inte är en växlingsknapp.

Bild låter dig välja bild för knappen. Du kan välja bilder av typ bmp, gif, jpg, png & ico.

Placeringen av bilden beror på andra inställningar för kontrollknappen såsom Bildjustering och Bild-textförhållande.

På-bild låter dig välja en andra bild för knappen. Du kan välja bilder av typ bmp, gif, jpg, png & ico. På-bild kan bara definieras om Bild är definierad. Denna bild kan visas när knappen är nedtryckt eller styrd av en separat variabel, se Variabel – Bild nedanför.

Skala bilden så att den passar knappen anger om bilden skall skalas med storleken på knappen. Som standard är detta ej aktivt.

Bildjustering anger justeringen av bilden. Om det inte finns någon text, är justeringen relativ hela knappen. Om det finns text, delas utrymmet mellan bilden och texten och då justeras bilden inom den yta som är reserverad för bilden. Alternativen är Vänster, Centrerad och Höger.

I exemplet ovan är bilden centrerad på vänster halva av knappen.

Storlek anger storlek på knappen. Det finns fyra alternativa förutbestämda storlekar och ett alternativ för egendefinierad storlek. Alternativen är: Minimal, Liten, Medelstor, Stor och Användardefinierad. Användardefinierad är standard och innebär att du kan bestämma storleken på knappen genom att dra i storlekshandtagen till önskad storlek.

Bild-textförhållande anger förhållandet mellan text och bild. Alternativen är: Bild före text, Text före bild, Bild ovanför text och Bara bild. Standard är Bild före text.

Variabel - Klick är den variabel som knappen är kopplad till. Variabeln sätts till true (sant) när knappen är nedtryckt och variabeln sätts till false (falskt) när knappen är uppsläppt. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en skrivbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Variabel - Bild är den variabel som styr vilken av bilderna Bild och På-bild som skall visas i knappen. Denna variabel kan bara kopplas om både Bild och På-bild är definierade. Om denna variabel inte är definierad, styrs vilken bild som visas av värdet på variabeln för Variabel – Klick. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en läsbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Variabel - Synlighet är den variabel som styr om knappen är synlig i Ethiris Client. Är variabeln inte definierad är knappen alltid synlig. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en läsbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Position & storlek är där du anger hur knappen ska placeras och hur dess storlek ska påverkas beroende på storleken på kameravyn/den underliggande bilden där knappen ska visas.

Kopplad till vy innebär att knappens position och storlek är relativt kameravyn till skillnad från relativt bilden som visas i kameravyn. När storleken på kameravyn ändras, kommer position och storlek för knappen att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Kopplad till bild innebär att knappens position och storlek är relativt den underliggande bilden som visas i kameravyn. När storleken på bilden ändras, som en följd av digital zoomning, kommer position och storlek för knappen att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Fast position innebär att knappens position inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Knappens position förblir hela tiden densamma i pixlar räknat.

Fast storlek innebär att knappens storlek inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Knappens storlek förblir hela tiden densamma i pixlar räknat.

Textfält

När du har lagt till ett textfält kan du flytta runt det och ändra storlek på det genom att dra i någon av de 2 storlekshandtagen.

Högerklicka på Textfältsobjektet för att visa en popupmeny.

Egenskaper öppnar en egenskapsdialog för textfältet. Se förklaring nedan.

Radera raderar textfältet från kameravyn.

Text kan användas för att visa en statisk text som visas i textfältet.

Variabel är den variabel som textfältet är kopplat till. Alla variabler kan kopplas till ett textfält. Variabelns värde konverteras automatiskt till text och visas i textfältet. Om en variabel är vald kommer variabelns värde att visas i textfältet i stället för eventuell text i Text-fältet. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Textjustering anger horisontell justering av texten i textfältet. Du kan välja mellan Vänster, Centrerad & Höger.

Textfärg anger färgen på texten i textfältet.

Bakgrundsfärg anger bakgrundsfärgen i textfältsobjektet. Klickar du i Transparent innebär det att textfältet visas utan bakgrund.

Typsnitt är typsnittet på texten i textfältet. En standard typsnittsdialog öppnas när du klickar på knappen till höger. Detta är samma dialog som för en knapp.

Variabel - Synlighet är den variabel som styr om textfältet är synligt i Ethiris Client. Är variabeln inte definierad är textfältet alltid synligt. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en läsbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Position & storlek är där du anger hur textfältet ska placeras och hur dess storlek ska påverkas beroende på storleken på kameravyn/den underliggande bilden där textfältet ska visas.

Kopplad till vy innebär att textfältets position och storlek är relativt kameravyn till skillnad från relativt bilden som visas i kameravyn. När storleken på kameravyn ändras, kommer position och storlek för textfältet att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Kopplad till bild innebär att textfältets position och storlek är relativt den underliggande bilden som visas i kameravyn. När storleken på bilden ändras, som en följd av digital zoomning, kommer position och storlek för textfältet att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Fast position innebär att textfältets position inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Textfältets position förblir hela tiden densamma i pixlar räknat.

Fast storlek innebär att textfältets storlek inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Textfältets storlek förblir hela tiden densamma i pixlar räknat.

Lysdiod

När du har lagt till en lysdiod kan du flytta runt den och ändra storlek på den genom att dra i någon av de 2 storlekshandtagen.

Högerklicka på Lysdiodsobjektet för att visa en popupmeny.

Egenskaper öppnar en egenskapsdialog för lysdioden. Se förklaring nedan.

Radera raderar lysdioden från kameravyn.

På-bild är den bild som visas när värdet i den kopplade variabeln är true (sant). Du kan välja mellan 5 standardbilder i färgerna Röd, Grön, Gul, Blå och Grå. Du kan också välja en bildfil i något av formaten bmp, gif, jpg, png & ico.

Av-bild är den bild som visas när värdet i den kopplade variabeln är false (falskt). Du kan välja mellan 5 standardbilder i färgerna Röd, Grön, Gul, Blå och Grå. Du kan också välja en bildfil i något av formaten bmp, gif, jpg, png & ico.

Variabel är den variabel som lysdioden är kopplad till. Endast Boolean (digitala) variabler kan kopplas till en lysdiod. När värdet i variabeln är true (sant), visas bilden som definierats för På-bild. När värdet i variabeln är false(falskt), visas bilden som definierats för Av-bild. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Variabel - Synlighet är den variabel som styr om lysdioden är synlig i Ethiris Client. Är variabeln inte definierad är lysdioden alltid synlig. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en läsbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Position & storlek är där du anger hur lysdioden ska placeras och hur dess storlek ska påverkas beroende på storleken på kameravyn/den underliggande bilden där lysdioden ska visas.

Kopplad till vy innebär att lysdiodens position och storlek är relativt kameravyn till skillnad från relativt bilden som visas i kameravyn. När storleken på kameravyn ändras, kommer position och storlek för lysdioden att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Kopplad till bild innebär att lysdiodens position och storlek är relativt den underliggande bilden som visas i kameravyn. När storleken på bilden ändras, som en följd av digital zoomning, kommer position och storlek för lysdioden att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Fast position innebär att lysdiodens position inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Lysdiodens position förblir hela tiden densamma i pixlar räknat.

Fast storlek innebär att lysdiodens storlek inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Lysdiodens storlek förblir hela tiden densamma i pixlar räknat.

Kamera

När du har lagt till en kamera kan du flytta runt den och ändra storlek på den genom att dra i någon av de 2 storlekshandtagen.

Högerklicka på Kameraobjektet för att visa en popupmeny.

Egenskaper öppnar en egenskapsdialog för kameran. Se förklaring nedan.

Radera raderar kameran från kameravyn.

Bild är bilden som representerar kameran. Du kan välja Standard eller en bildfil i något av formaten bmp, gif, jpg, png & ico.

Vinkel är den vinkel som kameran kommer att roteras.

Kamera är den kamera som ska representeras. I Ethiris Client, när man klickar på kamerasymbolen, kommer livebilder från kameran att visas i alla Hotspot-vyer där kameran är inkluderad. Effekten är samma som om man klickade i en kameravy med livebilder från samma kamera.

Position & storlek är där du anger hur kameran ska placeras och hur dess storlek ska påverkas beroende på storleken på kameravyn/den underliggande bilden där kameran ska visas.

Kopplad till vy innebär att kamerans position och storlek är relativt kameravyn till skillnad från relativt bilden som visas i kameravyn. När storleken på kameravyn ändras, kommer position och storlek för kameran att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Kopplad till bild innebär att kamerans position och storlek är relativt den underliggande bilden som visas i kameravyn. När storleken på bilden ändras, som en följd av digital zoomning, kommer position och storlek för kameran att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Fast position innebär att kamerans position inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Kamerans position förblir hela tiden densamma i pixlar räknat.

Fast storlek innebär att kamerans storlek inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Kamerans storlek förblir hela tiden densamma i pixlar räknat.


När du har lagt till en bild kan du flytta runt den och ändra storlek på den genom att dra i någon av de 8 storlekshandtagen.

Högerklicka på Bildobjektet för att visa en popupmeny.

Egenskaper öppnar en egenskapsdialog för bilden. Se förklaring nedan.

Radera raderar bilden från kameravyn.

Bild är bilden som ska visas. Du kan välja Standard eller en bildfil i något av formaten bmp, gif, jpg, png & ico.

Variabel - Synlighet är den variabel som styr om bilden är synlig i Ethiris Client. Är variabeln inte definierad är bilden alltid synlig. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en läsbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Position & storlek är där du anger hur bilden ska placeras och hur dess storlek ska påverkas beroende på storleken på kameravyn/den underliggande bilden där bilden ska visas.

Kopplad till vy innebär att bildens position och storlek är relativt kameravyn till skillnad från relativt bilden som visas i kameravyn. När storleken på kameravyn ändras, kommer position och storlek för bilden att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Kopplad till bild innebär att bildens position och storlek är relativt den underliggande bilden som visas i kameravyn. När storleken på bilden ändras, som en följd av digital zoomning, kommer position och storlek för bilden att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Fast position innebär att bildens position inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Bildens position förblir hela tiden densamma i pixlar räknat.

Fast storlek innebär att bildens storlek inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Bildens storlek förblir hela tiden densamma i pixlar räknat.

Dörr

När du har lagt till en dörr kan du flytta runt den och ändra storlek på den genom att dra i någon av de 2 storlekshandtagen.

Högerklicka på Dörrobjektet för att visa en popupmeny.

Egenskaper öppnar en egenskapsdialog för dörren. Se förklaring nedan.

Radera raderar dörren från kameravyn.

Bild är bilden som ska visas. Du kan välja någon av standardbilderna från vallistan eller en bildfil i något av formaten bmp, gif, jpg, png & ico.

Klicka på något av de tillstånd som dörren kan befinna sig i listan överst. Välj sedan bild från listan med standardbilder eller välj en bildfil du själv har ritat. Tänk på att bilderna för alla tillstånden för dörren måste ha samma förhållande mellan höjd och bredd för att dörrobjektet skall visas snyggt i Ethiris Client. Standardbilderna har måtten 223x262 pixlar.

Aktivera blinkning för detta tillstånd klicka i den här rutan om dörrikonen skall blinka för detta tillstånd när den visas i Ethiris Client. Om rutan är markerad, välj den bild som blinket skall alternera med i fältet Bild nedanför.

Vinkel är den vinkel som dörren kommer att roteras.

Dörr är den dörr som ska representeras. Välj en dörr i listan med dörrar.

Position & storlek är där du anger hur dörren ska placeras och hur dess storlek ska påverkas beroende på storleken på kameravyn/den underliggande bilden där dörren ska visas.

Kopplad till vy innebär att dörrens position och storlek är relativt kameravyn till skillnad från relativt bilden som visas i kameravyn. När storleken på kameravyn ändras, kommer position och storlek för dörren att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Kopplad till bild innebär att dörrens position och storlek är relativt den underliggande bilden som visas i kameravyn. När storleken på bilden ändras, som en följd av digital zoomning, kommer position och storlek för dörren att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Fast position innebär att dörrens position inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Dörrens position förblir hela tiden densamma i pixlar räknat.

Fast storlek innebär att dörrens storlek inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Dörrens storlek förblir hela tiden densamma i pixlar räknat.

Telefon

När du har lagt till en telefon kan du flytta runt den och ändra storlek på den genom att dra i någon av de 8 storlekshandtagen.

Telefonen följer behörigheten I/O-skrivning, så att om användare nyttjas och denne saknar denna behörighet, så kommer telefonen att vara utgråad i Ethiris Client.

Notera att om man aktiverat ett samtal via knappen, och sedan bytertill en annan vy, så stängs ljud in och ut automatiskt vid bytet.

Högerklicka på knappen för att ta fram en popupmeny.

Egenskaper öppnar en egenskapsdialog för telefonen. Se förklaring nedan.

Radera raderar telefonen från kameravyn.

Svarstext är den text som visas i telefonen när ett samtal inte är aktivt.

Lägg på-text är den text som visas i telefonen när ett samtal är aktivt.

Variabel - Text är den variabel som Svars- och Lägg på-texten är kopplad till. Alla variabler kan kopplas till ett textfält. Variabelns värde konverteras automatiskt till text och visas i textfältet. Om en variabel är vald kommer variabelns värde att visas i textfältet i stället för texten i Svarstext och Lägg på-text fälten. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Textjustering anger horisontell justering av texten i knappen. Du kan välja mellan Vänster, Centrerad & Höger.

Typsnitt är typsnittet på texten i knappen. En standard typsnittsdialog öppnas när du klickar på knappen till höger.

Svarabild är den bild som visas när ett samtal inte är aktivt. Du kan välja mellan två standardbilder, Svara och Lägg på. Du kan också välja en bildfil i något av formaten bmp, gif, jpg, png & ico.

Lägg på-bild är den bild som visas när ett samtal är aktivt. Du kan välja mellan två standardbilder, Svara och Lägg på. Du kan också välja en bildfil i något av formaten bmp, gif, jpg, png & ico.

Skala bilden så att den passar knappen anger om bilden skall skalas med storleken på knappen. Som standard är detta aktivt.

Bildjustering anger justeringen av bilden. Om det inte finns någon text, är justeringen relativ hela knappen. Om det finns text, delas utrymmet mellan bilden och texten och då justeras bilden inom den yta som är reserverad för bilden. Alternativen är Vänster, Centrerad och Höger.

Storlek anger storlek på knappen. Det finns fyra alternativa förutbestämda storlekar och ett alternativ för egendefinierad storlek. Alternativen är: Minimal, Liten, Medelstor, Stor och Användardefinierad. Användardefinierad är standard och innebär att du kan bestämma storleken på knappen genom att dra i storlekshandtagen till önskad storlek.

Bild-textförhållande anger förhållandet mellan text och bild. Alternativen är: Bild före text, Text före bild, Bild ovanför text och Bara bild. Standard är Bild före text.

Variabel - Klick är den variabel som knappen är kopplad till. Variabeln sätts till true (sant) när knappen är nedtryckt och variabeln sätts till false (falskt) när knappen är uppsläppt. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en skrivbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Variabel - Bild är den variabel som styr vilken av bilderna Bild och På-bild som skall visas i knappen. Denna variabel kan bara kopplas om både Bild och På-bild är definierade. Om denna variabel inte är definierad, styrs vilken bild som visas av värdet på variabeln för Variabel – Klick. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en läsbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Variabel - Synlighet är den variabel som styr om knappen är synlig i Ethiris Client. Är variabeln inte definierad är knappen alltid synlig. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en läsbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Position & storlek är där du anger hur knappen ska placeras och hur dess storlek ska påverkas beroende på storleken på kameravyn/den underliggande bilden där knappen ska visas.

Kopplad till vy innebär att knappens position och storlek är relativt kameravyn till skillnad från relativt bilden som visas i kameravyn. När storleken på kameravyn ändras, kommer position och storlek för knappen att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Kopplad till bild innebär att knappens position och storlek är relativt den underliggande bilden som visas i kameravyn. När storleken på bilden ändras, som en följd av digital zoomning, kommer position och storlek för knappen att justeras därefter såvida inte Fast position och/eller Fast storlek är förbockade.

Fast position innebär att knappens position inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Knappens position förblir hela tiden densamma i pixlar räknat.

Fast storlek innebär att knappens storlek inte påverkas av aktuell storlek på kameravyn/den underliggande bilden. Knappens storlek förblir hela tiden densamma i pixlar räknat.

Videoväggsmonitor noden

Under noden Vyer och eventuellt under någon Sektion nod kan det finnas en eller flera Videoväggsmonitor noder. Denna vytyp används för att visa en specificerad videoväggsmonitor i ett popupfönster. Använd uppstartinställningarna för att definiera vilket popupfönster som ska visa vilken videoväggsmonitorvy.

Videoväggmonitor popupmeny

Högerklick på denna nod öppnar en meny.

Byt namn försätter noden i namnändringsläge. Du kan mata in det nya namnet för knappen direkt i trädvyn.

Radera tar bort vyn från klientkonfigurationen. En dialog för att bekräfta raderingen kommer att visas innan knappen tas bort

Videoväggmonitor panel

Dubbelklick på en Videoväggmonitor nod i trädvyn öppnar tillhörande panel.

Denna panel innehåller egenskaper för videoväggmonitorvyn såsom text men också vilken videovägg/monitor vyn ska visa. Den här vytypen visas aldrig i verktygsfönsterna Vyutforskaren och Sektionsutforskaren i Ethiris Client. I stället ska du skapa ett popupfönster och via uppstartinställningar välja att den här vyn ska visas i ett visst popupfönster.

Text anger vilken text/namn vyn har så att du vet vilken vy som visar vilken monitor.

Tips är en text du kan ange. Den visas bara här.

Videovägg i listan väljer du vilken videovägg vars monitorer ska listas under Bildskärm.

Bildskärm välj vilken monitor från vald videovägg den här vyn ska visa.

Videoväggsrepresentation noden

Under noden Vyer och eventuellt under någon Sektion nod kan det finnas en eller flera Videoväggsrepresentation noder.

Videoväggsrepresentation popupmeny

Högerklick på denna nod öppnar en meny.

Byt namn försätter noden i namnändringsläge. Du kan mata in det nya namnet för vyn direkt i trädvyn.

Radera tar bort vyn från klientkonfigurationen. En dialog för att bekräfta raderingen kommer att visas innan vyn tas bort

Videoväggsrepresentation panel

Dubbelklick på en Videoväggsrepresentation nod i trädvyn öppnar tillhörande panel.

Denna panel innehåller egenskaper för vyn såsom text. Den här vytypen visas aldrig i verktygsfönsterna Vyutforskaren och Sektionsutforskaren i Ethiris Client. I stället ska du skapa ett popupfönster och via uppstartinställningar välja att den här vyn ska visas i ett visst popupfönster.

Text anger vilken text/namn vyn har så att du vet vilken vy som visar vilken videovägg.

Tips är en text du kan ange. Den visas bara här.

Layout noden

Under varje Videoväggsrepresentation nod finns det en tillhörande Layout nod.

Layout popupmeny

Det finns ingen popupmeny för en layout nod.

Layout panel

Dubbelklick på Layout noden i trädvyn öppnar tillhörande panel.

Denna panel är indelad i två delar; vänster och höger. På vänster sida finns en representation av hela videoväggen och på höger sida väljer du vilken monitor som visas var rent fysiskt på videoväggen.

Välj layout, Kolumner, Rader och Skärmtyp fungerar på samma sätt som för klientvylayout, se avsnitt 2.4.103 ovan.

Konstruera layouten på videoväggen så att den matchar hur monitorerna är monterade i verkligheten.

Till höger om monitorvyerna är en lista med de videoväggar som finns konfigurerade i de servrar som den här klientkonfigurationen är ansluten till.

Om det finns mer än en videovägg definierad, måste du först välja vilken videovägg du vill koppla den här videoväggsrepresentationen till. Det går bara att koppla en videovägg till varje videoväggsrepresentation.

Välj den videovägg du vill att videoväggsrepresentationen ska representera.

Därefter markerar du en monitorvy och klickar därefter i den monitor som motsvarar den positionen på videoväggen.

Fortsätt tills samtliga monitorvyer har knutits till en monitor på videoväggen.

Videoväggsrepresentationen är tänkt att visas på overatörernas lokala Ethirisklienter. De kan där se vilka kameror som visas på respektive montor på videoväggen och också påverka vad som visas på videoväggen genom att dra och släppa kameror från Kameraförnstret.

Knapp noden

Under noden Vyer och eventuellt under någon Sektion nod kan det finnas en eller flera Knapp noder. Knapparna kan vara antingen en Ljudknapp eller en I/O-knapp.

Knapp popupmeny

Högerklick på denna nod öppnar en meny.

Byt namn försätter noden i namnändringsläge. Du kan mata in det nya namnet för knappen direkt i trädvyn.

Radera tar bort knappen från klientkonfigurationen. En dialog för att bekräfta raderingen kommer att visas innan knappen tas bort

Ljudknapp panel

Dubbelklick på en Ljudknapp nod i trädvyn öppnar tillhörande panel.

Denna panel innehåller egenskaper för knappen såsom text och bild för tillhörande knapp som ska visas i Ethiris Client i verktygsfönsterna Vyutforskaren och Sektionsutforskaren.

Text anger vilken text som ska visas i tillhörande knapp i Ethiris Client.

Tips är en text som visas som ett verktygstips när man håller muspekaren ovanför knappen i Vyutforskaren i Ethiris Client. Detta kan användas för att förklara syftet med en knapp.

Bild anger vilken bild som ska visas i knappen i Ethiris Client. Det finns två huvudalternativ; Antingen använder du en av standardbilderna som följer med Ethiris eller så använder du en egen bild.

Följande standardbilder är tillgängliga:

När du använder din egen bild stöds följande format: bmp, gif, jpg, png och ico. För bästa resultat, använd en bild med upplösningen 32 x 32 pixlar.

Växlingsknapp anger beteendet för knappen. När denna ruta är förbockad blir knappen en s.k. växlingsknapp, dvs. den stannar nere när man klickar på den och när man klickar igen, åker knappen upp. När detta val inte är förbockat blir knappen återfjädrande, dvs. knappen åker upp så fort du släpper musknappen när du har klickat på knappen.

Du kan lägga till flera ljudenheter till ljudknappen om du vill täcka en större yta när du talar. Talet kommer att skickas parallellt till alla ljudenheter i listan.

I/O-knapp panel

Dubbelklick på en I/O-Knapp nod i trädvyn öppnar tillhörande panel.

Denna panel innehåller egenskaper för knappen såsom text och bild för tillhörande knapp som ska visas i Ethiris Client i verktygsfönsterna Vyutforskaren och Sektionsutforskaren.

Text anger vilken text som ska visas i tillhörande knapp i Ethiris Client.

Tips är en text som visas som ett verktygstips när man håller muspekaren ovanför knappen i Vyutforskaren i Ethiris Client. Detta kan användas för att förklara syftet med en knapp.

Bild anger vilken bild som ska visas i knappen i Ethiris Client. Det finns två huvudalternativ; Antingen använder du en av standardbilderna som följer med Ethiris eller så använder du en egen bild.

Följande standardbilder är tillgängliga:

När du använder din egen bild stöds följande format: bmp, gif, jpg, png och ico. För bästa resultat, använd en bild med upplösningen 32 x 32 pixlar.

Växlingsknapp anger beteendet för knappen. När denna ruta är förbockad blir knappen en s.k. växlingsknapp, dvs. den stannar nere när man klickar på den och när man klickar igen, åker knappen upp. När detta val inte är förbockat blir knappen återfjädrande, dvs. knappen åker upp så fort du släpper musknappen när du har klickat på knappen.

I/O-signal är den variabel som knappen är kopplad till. Variabeln sätts till true (sant) när knappen är nedtryckt och variabeln sätts till false (falskt) när knappen är uppsläppt. När du bläddrar efter en variabel presenteras endast s.k. Boolean (digitala) variabler i bläddringsdialogen. Även om både skrivbara och läsbara variabler visas, är det bara meningsfullt att koppla knappen till en skrivbar variabel. Klicka på Radera knappen för att ta bort kopplingen till variabeln.

Vid aktivering, starta program När denna ruta är förbockad kommer det program som pekas ut i fältet Program att startas när användaren klickar på knappen och när knappen aktiveras p.g.a. att den kopplade I/O-signalen aktiveras. Detta betyder att ett program kan startas lokalt i datorn där Ethiris Client körs från skriptet i servern.

Tillåt multipla instanser När denna ruta är förbockad innebär det att flera instanser av programmet kan startas och alltså att flera programmet kan köras flera gånger samtidigt. Det är upp till användaren att stänga programmen igen.

Stäng program vid inaktivering När denna ruta är förbockad kommer det startade programmet att stängas när knappen släpps upp/inaktiveras av den kopplade signalen. Detta alternativ är endast tillgängligt om alternativet Tillåt multipla instanser inte är förbockat.

Program anger det program som ska startas när knappen trycks ner/aktiveras av den kopplade signalen. Du kan bläddra efter program genom att klicka på knappen med tre prickar eller skriva in den kompletta sökvägen till programmet manuellt i textrutan. Det är också möjligt att ange en webbadress (typ www.kentima.se) eller något annat som ar associerat med ett program i Windows. I det fallet kommer det associerade programmet att starta. Det är inte säkert att det går att stänga programmet från Ethiris Client när det startar på detta sätt, d.v.s. Stäng program vid inaktivering kanske inte fungerar.

Starta i anger den startmapp som programmet startar i. Vissa program kan kräva en specifik mapp att starta i för att fungera korrekt. Du kan bläddra efter mappen genom att klicka på knappen med tre prickar på eller skriva in sökvägen till mappen.

Argument Ange startargument som programmet behöver i det format som programmet kräver.

Uppstartsinställningar noden

Under noden Ethiris Client finns det en Uppstartsinställningar nod. Denna nod används för att konfigurera hur Ethiris Client ska se ut när den startar.

Man kan bestämma storlek och position på huvudfönstret i Ethiris Client, vilka paneler som ska synas, om menyn ska visas, storlek på verktygsknapparna samt vilken klientvy som ska visas i Standard Live Panel och eventuella popupfönster vid start.

Uppstartsinställningar popupmeny

Det finns ingen popupmeny för denna nod.

Uppstartsinställningar panel

Dubbelklick på noden Uppstartsinställningar i trädvyn öppnar tillhörande panel.

Överst i panelen finns ett verktygsfält.

Uppstartsinställningar panel verktygsfält

Uppstartsinställningar panel

Layoutkontroll

Man kan välja hur klienten ska bete sig vid start eller uppdatering av konfiguration. Det finns två olika tillstånd som klienten kan använda när den startar. Det ena är de uppstartsinställningar som görs i denna panel. Det andra är en sparad layout där position, storlek och innehåll finns sparad för alla de fönster som var öppna i Ethiris Client när layouten sparades. Vilket av dessa tillstånd som kommer att användas beror på vilket alternativ man väljer för Layoutkontroll.

Starta alltid med Uppstartsinställningar innebär att varje gång klienten startar eller laddar om sin konfiguration så används de inställningar som har konfigurerats längre ned i denna panel. I detta läge finns en meny i klienten under Verktyg som heter Återställ layout till Uppstartsinställningar. Om man väljer denna meny återställs klienten till det läge som definierats här i Uppstartsinställningar.

Kontrolleras från klienten innebär att ytterligare ett antal menyalternativ dyker upp under Verktyg-menyn i klienten. Då får man möjlighet att explicit spara aktuell layout. Man kan också välja att automatiskt spara layout varje gång man stänger klienten eller laddar om konfigurationen.

Spara layout automatiskt när klienten avslutas innebär än en gång att Verktyg-menyn i klienten förändras.

Nu blir valet Spara layout automatiskt valt per automatik och går inte att ändra. Detta innebär att aktuellt läge i klienten sparas när klienten avslutas alternativt konfigurationen laddas om. Detta läge återskapas nästa gång klienten startas.

Huvudfönster

Position och storlek

Man kan välja mellan Standard/automatisk position och Manuell storlek/position.

Standard/automatisk position innebär att klienten startar med den storlek och position den hade när klienten senast stängdes. Klienten kommer alltså ihåg senaste position och storlek för huvudfönstret. Den kommer inte ihåg storlek och position för eventuella popupfönster.

Manuell storlek/position innebär att man specificerar storlek och position vilket kommer att användas när klienten startar i stället för senaste storlek och position.

Bildskärm anger vilken skärm klienten ska starta på. Man kan välja mellan 1 - 8 och Primär, där Primär är den som är primär bildskärm i Windows.

Maximerad. När denna ruta är förbockad kommer klienten att vara maximerad på angiven skärm när den startar.

Minimerad. När denna ruta är förbockad kommer klienten att vara minimerad på angiven skärm när den startar.

Centrerad. När denna ruta är förbockad kommer klienten att vara centrerad på angiven skärm när den startar. När centrerad är vald kan varken Topp eller Vänster definieras.

Minimera till meddelandefältet. När denna ruta är förbockad kommer klienten, när den minimeras, att vara minimerad i det s.k. Meddelandefältet som normalt sett är längst ned till höger på skärmen. Om denna ruta inte är förbockad minimeras klienten som vanligt till Aktivitetsfältet. En fördel med att minimera till meddelandefältet är att man ”slipper” den blinkande ikonen i aktivitetsfältet när klienten får fokus t.ex. efter en omladdning av konfigurationen.

Bredd är önskad bredd på klienten när den startar.

Höjd är önskad höjd på klienten när den startar.

Vänster är önskad vänsterposition på klienten när den startar.

Topp är önskad topposition på klienten när den startar.

Meny- och verktygsknappar

Man kan välja mellan Standard/automatisk inställning och Manuell inställning.

Standard/automatisk inställning innebär att klienten startar med menyn synlig och små verktygsknappar.

Manuell inställning ger möjlighet att välja om menyn ska synas eller om det ska vara små eller stora verktygsknappar.

Visa meny anger om menyn ska vara synlig i klienten.

Små/stora verktygsknappar anger storleken på verktygsknapparna. Om menyn inte är synlig blir knapparna stora, det går inte att välja något annat.

Bildskärmsläge

Bildskärmsläge anger om klientens huvudfönster ska visas i fullskärmsläge, d.v.s. utan titelbar och utan kanter. Du kan även bestämma om huvudfönstret och alla andra fönster ska visas Alltid överst. Detta innebär att inga andra fönster kan planeras ovanpå något fönster från Ethiris Client. Observera dock att vi inte kan garantera att, i alla situationer, med vilken annan applikation som helst, att detta aldrig kan hända. Men risken för att det händer reduceras drastiskt med denna inställning.

Om Kontrolleras från Klienten är förbockad, innebär det att användaren lokalt på varje klientdator kan bestämma hur klienten ska fungera.

Bocka för Fullskärm om du vill att klientens huvudfönster ska starta i fullskärmsläge, d.v.s. utan titelbar och utan kanter. Om det tillåts, kan användaren växla denna funktion i klienten genom att trycka F11.

Bocka för Alltid överst om du vill att klientens huvudfönster och alla andra fönster from klienten ska lägga sig överst, d.v.s. över alla andra programs fönster. Om det tillåts, kan användaren växla denna funktion från klienten genom att använda Visa-menyn.

Synliga paneler

Man kan välja mellan Standard/automatisk inställning och Manuell inställning.

Standard/automatisk inställning innebär att klienten startar med samtliga paneler synliga och på sina standardpositioner.

Manuell inställning ger möjlighet att specificera vilka paneler som ska vara synliga när klienten startar.

I Ethiris Client kan man stänga och öppna paneler under drift. Inställningarna i detta avsnitt bestämmer endast vilka paneler som ska vara öppna vid start av klienten.

Panel anger vilken panel inställningarna gäller för. Alla standardpaneler listas nedanför.

Live anger inställningarna för panelen Standard Live Panel.

Händelser anger inställningarna för panelen Händelser.

Larm anger inställningarna för panelen Larm.

Videospelaren anger inställningarna för panelen Videospelaren.

Sektioner anger inställningarna för panelen Sektioner. Detta är ett s.k. verktygsfönster som normalt är dockat vid vänsterkanten av huvudfönstret i klienten.

Kameror anger inställningarna för panelen Kameror. Detta är ett s.k. verktygsfönster som normalt är dockat vid underkanten av huvudfönstret i klienten. Panelen Kameror ingår normalt i samma s.k. flikgrupp som panelen Exportjobb.

Exportjobb anger inställningarna för panelen Exportjobb. Detta är ett s.k. verktygsfönster som normalt är dockat vid underkanten av huvudfönstret i klienten. Panelen Exportjobb ingår normalt i samma s.k. flikgrupp som panelen Kameror.

Dölj i klienten anger om panelen ska vara dold i klienten. Det kommer inte att vara möjligt att visa panelen manuellt heller.

Synlig anger om panelen är synlig när klienten startar. Om den inte är synlig, kan användaren välja att visa den manuellt antingen via rullgardinsmenyn eller via tangentbordsgenvägar.

Dölj knappen ’Stäng’ anger att användaren inte kommer att kunna stänga panelen.

Paneltyp anger hur panelen ser ut och hur den kan dockas. Möjliga alternativ listan nedanför.

Dokument Panelen kommer att vara av dokumenttyp och upptar hela huvudfönstrets yta.

Dockat till vänster Panelen kommer att vara dockad mot vänstersidan av huvudfönstret.

Dockat till höger Panelen kommer att vara dockad mot högersidan av huvudfönstret.

Dockat i nederkant Panelen kommer att vara dockad i nederkant av huvudfönstret.

Dockat i ovankant Panelen kommer att vara dockad i ovankant av huvudfönstret.

Fastnålad anger att panelen kommer att vara fastnålad vid start av klienten. Bara relevant för paneltyper andra än Dokument.

Startvyer

Syftet med denna del är att kunna bestämma vilken/vilka klientvy(er) som ska visas när klienten startas.

I listan finns alltid fönstret Standard Live Vy. Om man har definierat popupfönster så kommer de som egna rader i listan.

För varje fönster finns tre huvudalternativ; Ingen/inte använd, Standard/automatisk och .

Ingen/inte använd innebär för Standard Live Vy att livefönstret lämnas tomt vid start. Operatören måste manuellt välja vad som ska visas i fönstret. För eventuella popupfönster innebär detta alternativ att fönstret inte öppnas automatiskt vid start.

Standard/automatisk innebär för Standard Live Vy att den första lämpliga klientvyn i konfigurationen kommer att visas vid start av klienten. För eventuella popupfönster har detta val ingen funktion just nu utan är reserverad för framtida bruk.

innebär att man väljer en av de fördefinierade klientvyerna i listan. För Standard Live Vy innebär det att vyn visas automatiskt vid start av klienten. För eventuella popupfönster innebär det att popupfönstret automatiskt öppnas och laddas med angiven klientvy när klienten startar.

För att visa en videoväggmonitorvy knyter du den till ett popupfönster. Vyn kommer då automatiskt att visas när klienten startar.

Ethiris Mobil-konfiguration noden

Under noden Ethirisklienter kan det finnas en eller flera Ethiris Mobil-konfiguration noder, som var och en representerar en Ethiris Mobil-konfiguration i systemet.

Ethiris Mobile popupmeny

Högerklick på denna nod öppnar en meny.

Läs in igen är endast tillgänglig om du har gjort förändringar i klientkonfigurationen. Läs in igen hämtar aktuell konfigurationsfil från servern och laddar konfigurationen i Ethiris Admin. Öppna paneler som tillhör denna klient kommer att stängas. Innan konfigurationen laddas om får du meddelande om osparade förändringar och får chansen att ångra dig.

Klicka Ja för att ladda om konfigurationen ändå eller klicka Nej för att inte ladda om konfigurationen och få chansen att spara dina ändringar först.

Säkerhetskopiera konfiguration… är i princip samma funktion som beskrivits tidigare under avsnitt 2.4.2 på sidan 2:44, med den skillnaden att i detta sammanhang tas backup endast av aktuell Ethiris Mobile-konfiguration.

Återställ konfiguration… är också samma funktion som beskrivits tidigare. I detta sammanhang handlar det om att återställa konfigurationen för Ethiris Mobile.

Byt namn försätter noden i trädvyn i ändringsläge. Du kan mata in ett nytt namn direkt i trädvyn. Du kan också trycka F2 efter att noden är vald för att sätta den i ändringsläge.

Stäng konfiguration tar bort mobilklienten från aktuellt projekt. Observera att själva konfigurationen förblir oförändrad. Det är bara aktuellt projekt i Ethiris Admin som påverkas.

Ethiris Mobile panel

Dubbelklick på en Ethiris Mobile nod i trädvyn öppnar tillhörande panel.

Panelen Ethiris Mobile består av en flik; Klient

Klient

Här finner du information om själva Ethiris Mobile.

Visningsnamn är det namn du gav Ethiris Mobile-komponenten när du la till den till projektet. Detta kan ändras. Efterhand som du ändrar namnet uppdateras det omedelbart i trädvyn. Detta namn används för att visa ett lämpligt namn i trädvyn, för att identifiera klientkonfigurationen under Klientkonfigurationer i den Ethiris Server som hanterar denna klientkonfiguration.

Adress är IP-adressen till den Ethiris Server som hanterar denna mobilkonfiguration. Detta fält är endast läsbart.

Port är den TCP/IP-port Som används för att ansluta till Ethiris Server. Detta fält är endast läsbart.

Konfigurationens tidsstämpel anger när mobilkonfigurationen senast sparades. Detta fält är endast läsbart.

Konfigurationsserver är namnet på den Ethiris Server som hanterar denna mobilkonfiguration. Detta fält är endast läsbart.

När konfigurationsfilen uppdateras, ladda om konfigurationen anger om klienter som är i gång och har just denna konfiguration laddad automatiskt ska ladda in en ny version av konfigurationen när konfigurationen uppdateras.

Använda servrar noden

Under varje Ethiris Mobil nod finns det en Använda servrar nod. Detta är en samlingsnod för alla Ethiris Servrar som denna mobilkonfiguration ska ansluta sig till.

Använda servrar popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Använd server visar en dialog för anslutning till en Ethiris Server. Dialogen ser annorlunda ut beroende på om det finns några tillgängliga Ethiris Server i aktuellt projekt i Ethiris Admin. I detta fall är Ethiris Servern Obelix tillgänglig och därför presenteras i listan av serverkonfigurationer som är laddade i projektet.

Välj en Ethiris Server i listan och klicka Välj för att ansluta servern till klientkonfigurationen.

Använda servrar panel

Dubbelklick på noden Använda servrar i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla valda Ethiris Servrar i mobilklientens konfiguration.

Överst i panelen finns ett verktygsfält.

Använda servrar panel verktygsfält

Använda servrar panel serverlista

Serverlistan består av flera kolumner.

Namn är önskat namn för servern. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om servern i listan. Detta namn används för att identifiera servern i olika sammanhang.

Lokal adress är IP-adressen (och porten) klienten kommer att använda för att kontakta servern. Detta fält är endast läsbart. Det är endast till för information om vilken fysisk dator som Ethiris Server kör på. Adress 127.0.0.1 är ett alias för den lokala datorn, dvs. den dator du arbetar på för tillfället.

Port är den TCP/IP-port som Ethiris Servern lyssnar på efter inkommande anrop från Ethirisklienter. Porten måste bestämmas när Ethiris Servern ansluts under Ethirisservrar i Ethiris Admin. Denna port är som standard 1235 och det finns sällan någon anledning att ändra på detta.

Extern adress är IP-adressen Ethiris Mobile kommer att försöka ansluta till servern på om anslutning via Lokal adress misslyckas. Detta för att kunna använda samma konfiguration både lokalt och externt. För att använda funktionen ska du ange den publika IP-adressen till den anläggning där Ethiris Server kör. Det kan också vara en dynamiskt tilldelat adress. Om du inte vill använda funktionen, lämna fältet tomt.

Ethiris Mobile försöker normalt att kontakta Ethiris Server via Lokal adress, men om det misslyckas använder man i stället Extern adress och Extern port. Om anslutning via extern adress/port lyckas, kommer Ethiris Mobile därefter att i första hand använda den externa adressen. Ethiris Mobile kommer omväxlande att försöka ansluta via den lokala respektive externa adressen tills anslutningen lyckas. Den adress anslutningen lyckades med kommer i fortsättningen att användas I första hand.

OBS! Från version 13 så ändras Extern adress på fliken Klienter under serverkonfigurationen. Och fylls sedan automatiskt i här, detta fält går därmed inte längre att modifiera här.

Extern port är porten som i routern är mappad att skicka inkommande anslutningar vidare till korrekt dator i det lokala närverket. Läs i manualen till din router för mer information om detta. Om funktionen inte används, sätt värdet till 0 (kommer att visas som ett tomt fält).

Notera att, för tillfället, stödjer inte Ethiris Mobile kluster.

OBS! Från version 13 så ändras Extern port på fliken Klienter under serverkonfigurationen. Och fylls sedan automatiskt i här, detta fält går därmed inte längre att modifiera här.

Tidsgräns för anslutning (ms) är det antal millisekunder som en klient väntar på att Ethiris Server ska svara på ett anrop till servern. 10 000 ms är standard, dvs. 10 sekunder.

Säkerhet anger vilken Ethiris Server som fungerar som Säkerhetsserver för denna klientkonfiguration. Säkerhetsservern verifierar användarprivilegier som är klientspecifika. Detta är de 6 sista Operationer i panelen Server Behörighet i serverns konfiguration. De 6 operationerna är Starta klient, Tillåt export av video från klienten, Visa uppspelaren i klienten, Visa händelselistan i klienten, Visa larmlistan i klienten & Avsluta klient. Du kan läsa mer om säkerhet i avsnittet Säkerhet noden på sidan 2:288. Endast en server kan vara säkerhetsserver. I det fall det finns flera använda servrar i klientens konfiguration kan du bocka för önskad Ethiris Server som ska vara säkerhetsserver.

Använd Server noden

Under noden Använda servrar listas alla använda Ethiris Servrar. Varje nod representerar en Ethiris Server.

Använd server popupmeny

Högerklick på denna nod öppnar en meny.

Referensserver ()-> Välj referensserver öppnar en dialog för att välja en Ethiris Server. Om det finns ett namn inom parentes betyder detta att en referens redan existerar. Om ingen referens existerar betyder detta att Ethiris Admin inte har en aning om vilka kameror och variabler som är tillgängliga i Ethiris Servern.

När du först lägger till en Ethiris Server till listan med använda servrar sätts en referens automatiskt. Den enda anledning till att en referens inte skulle existera är att mobilkonfigurationen har öppnats i Ethiris Admin innan tillhörande Ethiris Server-konfiguration har öppnats i Ethiris Admin. I detta fall kan du ansluta till Ethiris Server, sedan välja den som referens för motsvarande använda server i klientkonfigurationen. Du kan också använda detta menyalternativ för att ändra referensserver till en annan Ethiris Server som finns laddad i Ethiris Admin.

Välj önskad server i listan och klicka Välj alternativt klicka Anslut för att välja den lokala Ethiris Server som referens.

Byt namn försätter noden i namnändringsläge. Du kan mata in ett nytt namn direkt i trädvyn.

Radera tar bort Ethiris Servern från listan med använda servrar för mobilkonfigurationen. Om du raderar en server försvinner alla referenser till kameror och variabler som hör till servern från klientkonfigurationen. En vy till exempel kommer att behålla sin layout men alla kamerareferenser i kameravyerna försvinner. Innan radering visas en bekräftelsedialog.

Använd server panel

Dubbelklick på en Använd server nod i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla tillgängliga kameror i den refererade Ethiris Server.

Överst i panelen står namnet på den Ethiris Server som är refererad.

En knapp, ”Synka kameror med servern”, kommer att bli synlig om en eller flera kameror inte är ikryssade för användning. Då knappen blir tryckt på kommer alla kameror att automatiskt bli aktiverade för användning och serverns kameranamn kommer att anges som lokala namn.

Om något lokalt kamera namn inte matchar serverns kameranamn kommer ytterligare en annan knapp visas, ”Synka kameranamn med servern”. Vid användning kommer den att ändra alla lokala kamera namn till motsvarande kameranamn i servern.

Använd server panel kameralista

Kameralistan består av flera kolumner.

Används. Bocka för denna ruta för att använda tillhörande kamera i mobilkonfigurationen. Detta innebär att kameran är tillgänglig för kameravyer och i panelen Kameror i Ethiris Mobile. När du lägger till en använd server från början kommer samtliga kameror att vara valda. Om du lägger till fler kameror till serverns konfiguration efter att Ethiris Servern är refererad i klientkonfigurationen måste du manuellt välja in de nya kamerorna i klientkonfigurationen genom att bocka för kolumnen Använd.

Lokalt namn är det namn på kameran som du vill ha i Ethiris Mobile. Detta behöver inte vara samma namn som används för kameran i Ethiris Server. Det lokala namnet måste vara unikt. Kolumnen innehåller även en ikon som vilar vilken typ av kamera det är.

Kameranamn på servern är namnet som används för kameran i Ethiris Server. Detta fält är endast läsbart.

Beskrivning är en valfri beskrivning som har angetts för kameran i Ethiris Servers konfiguration. Detta fält är också endast läsbart.

Kamera noden

Under varje Använd server nod i trädvyn, är alla kameror som hör till Ethiris Servern presenterade som trädvynoder.

Kamera Ändra ordning

Ordningen av kameror i trädet används i olika sammanhang där en lista med kameror presenteras, t.ex. när man ska välja kamera till en kameravy eller i kameralistan i Ethiris Mobile.

Man kan ändra ordning på kamerorna i trädvyn genom att dra en kamera till en annan position. Klicka på önskad kamera med vänster musknapp, håll ned musknappen och flytta samtidigt muspekaren till en annan kamera i listan, släpp upp musknappen när muspekaren befinner sig på önskad position i trädet.

När en kamera flyttas nedåt i trädet kommer kameran att hamna efter den kamera som man släpper kameran på. Om kameran flyttas uppåt i trädet kommer kameran att hamna före den kamera man släpper kameran på.

Kamera popupmeny

Högerklick på denna nod öppnar en meny.

Byt namn försätter noden i namnändringsläge. Du kan ändra namnet direkt i trädvyn. Detta är samma sak som att ändra Lokalt namn i kameralistan i panelen Använd server.

Radera väljer bort kameran från denna klientkonfiguration. Detta är samma sak som att ta bort bocken i kolumnen Använd i kameralistan i panelen Använd server.

Kamera panel

Dubbelklick på en kamera nod i trädvyn öppnar en panel som är samma som panelen Använd server.

Vyer noden

Under varje Ethiris Mobile finns en Vyer nod. Detta är en samlingsnod för alla Vyer och Knappar i mobilkonfigurationen.

Vyer är fördefinierade vyer med en eller flera kameravyer. En kameravy används vanligen för att visa live video från en förutbestämd kamera

Knappar används för att aktivera signaler/variabler i Ethiris servers datalager. Exempel är aktivering av en förinställd position eller rondering.

Vyer popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Vy lägger till en ny vy till klientkonfigurationen. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för vyn direkt i trädvyn.

Syftet med en vy är att fördefiniera en layout med kameravyer. Vyn kan visas i Ethiris Mobile i live.

Ny->Knapp->I/O lägger till en ny knapp till mobilkonfigurationen. Den läggs omedelbart till i trädvyn och den nya noden sätts i namnändringsläge. Du kan mata in önskat namn för knappen direkt i trädvyn.

Syftet med en knapp är att koppla den till en skrivbar Boolean (digital) variabel i Ethiris Servers datalager. När du klickar på knappen i Ethiris Mobile, aktiveras den kopplade variabeln (sätts till true). Du kan använda denna funktion i många syften, t ex att aktivera en förinställd position för en PTZ-kamera, starta inspelning eller skicka e-post.

Vyer panel

Det finns ingen panel för noden Vyer.

Vy noden

Under noden Vyer kan det finnas en eller flera Vy noder.

Vy popupmeny

Högerklick på denna nod öppnar en meny.

Byt namn försätter noden i namnändringsläge. Du kan mata in det nya namnet för vyn direkt i trädvyn.

Radera tar bort vyn från klientkonfigurationen. En dialog för att bekräfta raderingen kommer att visas innan vyn tas bort

Vy panel

Dubbelklick på en Vy nod i trädvyn öppnar tillhörande panel.

Denna panel innehåller egenskaper för vyn såsom text för tillhörande vyknapp som ska visas i Ethiris Mobile i panelerna Vyer och panelen I/O-knappar.

Text anger vilken text som ska visas i tillhörande vyknapp i Ethiris Mobile.

Layout noden

Under varje Vy nod finns det en tillhörande Layout nod.

Layout popupmeny

Det finns ingen popupmeny för en Layout nod.

Layout panel

Dubbelklick på en Layout nod i trädvyn öppnar tillhörande panel.

Denna panel är indelad i två delar; vänster och höger. På vänster sida finns en representation av skärmen där vyn ska visas och på höger sida finns egenskaper för den markerade kameravyn på vänster sida.

Välj layout är en lista med ett antal fördefinierade layouter att välja bland.

Detta är ett snabbt sätt att skapa en layout.

Skärmorientering anger skärmens orientering för den valda layouten. Om man roterar den mobila enheten medan vyn visas, så kommer layouten att automatiskt anpassa sig till den nya orienteringen. Genom att byta mellan Landskap och Porträtt lägena, så kan man se hur vyn kommer att se ut på den mobila enheten.

Kameravy popupmeny

Högerklick på en kameravy öppnar en meny.

Visa kameranamn anger om kamerans namn ska visas i live från början när Ethiris Mobile startar. Operatören kan ändra detta i inställningspanelen i Ethiris Mobile.

Rensa denna raderar innehållet i vald kameravy.

Rensa alla raderar innehållet i samtliga kameravyer i aktuell vy.

Kameravytyp

Det finns bara en typ i mobilkonfigurationen; Kamera.

Vytyp Kamera

Detta är standardtypen som alla kameravyer har. Den används för att visa live video från en specifik och förutbestämd kamera.

När ingen kamera är vald för en sådan vy, är färgen på kameravyn svart. I exemplet nedan har bara den första kameravyn en vald kamera. De övriga 5 kameravyerna har ingen vald kamera och är därför svarta.

Till höger om kameravyerna är en lista med tillgängliga kameror. Denna lista består av kamerorna du har valt för Använda servrar.

Se avsnitt Använd server panel på sidan 2:456 för mer information om detta.

Bocka helt enkelt för kameran i listan som du vill visa live video från i den markerade kameravyn.

Om du har många kameror kan det vara behändigt att sortera dem i alfabetisk ordning. Klicka på kolumnrubriken Kamera för att göra detta. Klicka igen för att sortera i omvänd ordning. En pil indikerar aktuell sorteringsordning.

Du kan markera kameror på flera olika sätt. Om du inte bryr dig om ordningen kan du klicka med vänster musknapp på en rad i listan, hålla ned musknappen och dra musen för att välja flera rader och slutligen släppa upp musknappen när du är nöjd med ditt val. I detta fall kommer den kamera du klickade på först att hamna i den första kameravyn och sedan i den ordning du drog musen där den sist valda kameran kommer att hamna i den sista kameravyn.

Du kan också välja kameror en och en genom att hålla ned Ctrl-tangenten när du väljer kamera nr 2 och framåt. Då kommer kamerorna att fyllas på i den ordning du valde dem.

Slutligen, när du ska dra in dem till kameravyerna måste du dra med höger musknapp. Släpp på den kameravy som ska vara den första att fyllas. Kamerorna fylls på från vänster till höger och uppifrån och ned.

Kontroller

För närvarande kan du inte använda controller I Ethiris Mobile.

SDK-konfiguration noden

Under noden Ethirisklienter kan det finnas en eller flera Ethiris SDK-konfiguration noder, som var och en representerar en Ethiris SDK-konfiguration i systemet.

Ethiris SDK popupmeny

Högerklick på denna nod öppnar en meny

Läs in igen är endast tillgänglig om du har gjort förändringar i klientkonfigurationen. Läs in igen hämtar aktuell konfigurationsfil från servern och laddar konfigurationen i Ethiris Admin. Öppna paneler som tillhör denna SDK-klient kommer att stängas. Innan konfigurationen laddas om får du meddelande om osparade förändringar och får chansen att ångra dig.

Klicka Ja för att ladda om konfigurationen ändå eller klicka Nej för att inte ladda om konfigurationen och få chansen att spara dina ändringar först.

Säkerhetskopiera konfiguration… är i princip samma funktion som beskrivits tidigare under avsnitt 2.4.2 på sidan 2:44, med den skillnaden att i detta sammanhang tas backup endast av aktuell Ethiris SDK-konfiguration.

Återställ konfiguration… är också samma funktion som beskrivits tidigare. I detta sammanhang handlar det om att återställa konfigurationen för Ethiris SDK.

Byt namn försätter noden i trädvyn i ändringsläge. Du kan mata in ett nytt namn direkt i trädvyn. Du kan också trycka F2 efter att noden är vald för att sätta den i ändringsläge.

Stäng konfiguration tar bort mobilklienten från aktuellt projekt. Observera att själva konfigurationen förblir oförändrad. Det är bara aktuellt projekt i Ethiris Admin som påverkas.

Ethiris SDK panel

Dubbelklick på en Ethiris SDK nod i trädvyn öppnar tillhörande panel.

Panelen Ethiris SDK består av en flik; Klient

Klient

Här finner du information om själva Ethiris SDK.

Visningsnamn är det namn du gav Ethiris SDK-komponenten när du la till den till projektet. Detta kan ändras. Efterhand som du ändrar namnet uppdateras det omedelbart i trädvyn. Detta namn används för att visa ett lämpligt namn i trädvyn, för att identifiera klientkonfigurationen under Klientkonfigurationer i den Ethiris Server som hanterar denna klientkonfiguration.

Adress är IP-adressen till den Ethiris Server som hanterar denna SDK-konfiguration. Detta fält är endast läsbart.

Port är den TCP/IP-port som används för att ansluta till Ethiris Server. Detta fält är endast läsbart.

Konfigurationens tidsstämpel anger när SDK-konfigurationen senast sparades. Detta fält är endast läsbart.

Konfigurationsserver är namnet på den Ethiris Server som hanterar denna SDK-konfiguration. Detta fält är endast läsbart.

Använda servrar noden

Under varje Ethiris SDK nod finns det en Använda servrar nod. Detta är en samlingsnod för alla Ethiris Servrar som denna SDK-konfiguration ska ansluta sig till.

Använda servrar popupmeny

Högerklick på denna nod öppnar en meny.

Ny->Använd server visar en dialog för anslutning till en Ethiris Server. Dialogen ser annorlunda ut beroende på om det finns några tillgängliga Ethiris Server i aktuellt projekt i Ethiris Admin. I detta fall är Ethiris Servern Obelix tillgänglig och därför presenteras i listan av serverkonfigurationer som är laddade i projektet.

Figur . Dialog för att lägga till server till klientkonfiguration.

Välj en Ethiris Server i listan och klicka Välj för att ansluta servern till klientkonfigurationen.

Använda servrar panel

Dubbelklick på noden Använda servrar i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla valda Ethiris Servrar i SDK-klientens konfiguration.

Överst i panelen finns ett verktygsfält.

Använda servrar panel verktygsfält

Använda servrar panel serverlista

Serverlistan består av flera kolumner.

Namn är önskat namn för servern. Detta namn måste vara unikt inom konfigurationen. Om du matar in ett ogiltigt namn kommer en fel ikon som indikerar felet att visas till vänster om servern i listan. Detta namn används för att identifiera servern i olika sammanhang.

Lokal adress är IP-adressen (och porten) klienten kommer att använda för att kontakta servern. Detta fält är endast läsbart. Det är endast till för information om vilken fysisk dator som Ethiris Server kör på. Adress 127.0.0.1 är ett alias för den lokala datorn, dvs. den dator du arbetar på för tillfället.

Port är den TCP/IP-port som Ethiris Servern lyssnar på efter inkommande anrop från Ethirisklienter. Porten måste bestämmas när Ethiris Servern ansluts under Ethirisservrar i Ethiris Admin. Denna port är som standard 1235 och det finns sällan någon anledning att ändra på detta.

Extern adress är IP-adressen Ethiris SDK kommer att försöka ansluta till servern på om anslutning via Lokal adress misslyckas. Detta för att kunna använda samma konfiguration både lokalt och externt. För att använda funktionen ska du ange den publika IP-adressen till den anläggning där Ethiris Server kör. Det kan också vara en dynamiskt tilldelat adress. Om du inte vill använda funktionen, lämna fältet tomt.

OBS! Från version 13 ändras Extern adress på fliken Klienter under serverkonfigurationen och fylls sedan automatiskt i här. Detta fält går därmed inte längre att modifiera här.

Extern port är porten som i routern är mappad att skicka inkommande anslutningar vidare till korrekt dator i det lokala närverket. Läs i manualen till din router för mer information om detta. Om funktionen inte används, sätt värdet till 0 (kommer att visas som ett tomt fält).

OBS! Från version 13 ändras Extern port på fliken Klienter under serverkonfigurationen och fylls sedan automatiskt i här. Detta fält går därmed inte längre att modifiera här.

Tidsgräns för anslutning (ms) är det antal millisekunder som en klient väntar på att Ethiris Server ska svara på ett anrop till servern. 10 000 ms är standard, dvs. 10 sekunder.

Säkerhet anger vilken Ethiris Server som fungerar som Säkerhetsserver för denna klientkonfiguration. Säkerhetsservern verifierar användarprivilegier som är klientspecifika. Detta är de 6 sista Operationer i panelen Server Behörighet i serverns konfiguration. De 6 operationerna är Starta klient, Tillåt export av video från klienten, Visa uppspelaren i klienten, Visa händelselistan i klienten, Visa larmlistan i klienten & Avsluta klient. Du kan läsa mer om säkerhet i avsnittet Säkerhet noden på sidan 2:288. Endast en server kan vara säkerhetsserver. I det fall det finns flera använda servrar i klientens konfiguration kan du bocka för önskad Ethiris Server som ska vara säkerhetsserver.

Använd Server noden

Under noden Använda servrar listas alla använda Ethiris Servrar. Varje nod representerar en Ethiris Server.

Använd server popupmeny

Högerklick på denna nod öppnar en meny.

Referensserver ()-> Välj referensserver öppnar en dialog för att välja en Ethiris Server. Om det finns ett namn inom parentes betyder detta att en referens redan existerar. Om ingen referens existerar betyder detta att Ethiris Admin inte har en aning om vilka kameror och variabler som är tillgängliga i Ethiris Servern.

När du först lägger till en Ethiris Server till listan med använda servrar sätts en referens automatiskt. Den enda anledning till att en referens inte skulle existera är att SDK konfigurationen har öppnats i Ethiris Admin innan tillhörande Ethiris Server-konfiguration har öppnats i Ethiris Admin. I detta fall kan du ansluta till Ethiris Server, sedan välja den som referens för motsvarande använda server i klientkonfigurationen. Du kan också använda detta menyalternativ för att ändra referensserver till en annan Ethiris Server som finns laddad i Ethiris Admin.

Välj önskad server i listan och klicka Välj alternativt klicka Anslut för att välja den lokala Ethiris Server som referens.

Byt namn försätter noden i namnändringsläge. Du kan mata in ett nytt namn direkt i trädvyn.

Radera tar bort Ethiris Servern från listan med använda servrar för mobilkonfigurationen. Om du raderar en server försvinner alla referenser till kameror och variabler som hör till servern från klientkonfigurationen. En vy till exempel kommer att behålla sin layout men alla kamerareferenser i kameravyerna försvinner. Innan radering visas en bekräftelsedialog.

Använd server panel

Dubbelklick på en Använd server nod i trädvyn öppnar tillhörande panel.

Denna panel består av en lista med alla tillgängliga kameror i den refererade Ethiris Server.

Överst i panelen står namnet på den Ethiris Server som är refererad.

En knapp, ”Synka kameror med servern”, kommer att bli synlig om en eller flera kameror inte är ikryssade för användning. Då knappen blir tryckt på kommer alla kameror att automatiskt bli aktiverade för användning och serverns kameranamn kommer att anges som lokala namn.

Om något lokalt kamera namn inte matchar serverns kameranamn kommer ytterligare en annan knapp visas, ”Synka kameranamn med servern”. Vid användning kommer den att ändra alla lokala kamera namn till motsvarande kameranamn i servern.

Använd server panel kameralista

Kameralistan består av flera kolumner.

Används. Bocka för denna ruta för att använda tillhörande kamera i SDK-konfigurationen. Detta innebär att kameran är tillgänglig för Ethiris SDK. När du lägger till en använd server från början kommer samtliga kameror att vara valda. Om du lägger till fler kameror till serverns konfiguration efter att Ethiris Servern är refererad i klientkonfigurationen måste du manuellt välja in de nya kamerorna i klientkonfigurationen genom att bocka för kolumnen Använd.

Lokalt namn är det namn på kameran som du vill ha i Ethiris SDK. Detta behöver inte vara samma namn som används för kameran i Ethiris Server. Det lokala namnet måste vara unikt. Kolumnen innehåller även en ikon som vilar vilken typ av kamera det är.

Kameranamn på servern är namnet som används för kameran i Ethiris Server. Detta fält är endast läsbart.

Beskrivning är en valfri beskrivning som har angetts för kameran i Ethiris Servers konfiguration. Detta fält är också endast läsbart.

Kamera noden

Under varje Använd server nod i trädvyn, är alla kameror som hör till Ethiris Servern presenterade som trädvynoder.

Kamera Ändra ordning

Ordningen av kameror i trädet används i olika sammanhang där en lista med kameror presenteras.

Man kan ändra ordning på kamerorna i trädvyn genom att dra en kamera till en annan position. Klicka på önskad kamera med vänster musknapp, håll ned musknappen och flytta samtidigt muspekaren till en annan kamera i listan, släpp upp musknappen när muspekaren befinner sig på önskad position i trädet.

När en kamera flyttas nedåt i trädet kommer kameran att hamna efter den kamera som man släpper kameran på. Om kameran flyttas uppåt i trädet kommer kameran att hamna före den kamera man släpper kameran på.

Kamera popupmeny

Högerklick på denna nod öppnar en meny.

Byt namn försätter noden i namnändringsläge. Du kan ändra namnet direkt i trädvyn. Detta är samma sak som att ändra Lokalt namn i kameralistan i panelen Använd server.

Radera väljer bort kameran från denna klientkonfiguration. Detta är samma sak som att ta bort bocken i kolumnen Använd i kameralistan i panelen Använd server.

Kamera panel

Dubbelklick på en kamera nod i trädvyn öppnar en panel som är samma som panelen Använd server.

Variabler noden

I Variabler är det möjligt att lägga till variabler från Ethirissystemet för att inkludera dessa i SDK-applikationen.

Tillagda Variabler beskrivs med Lokalt namn, Objekt, Kategori, Egenskap, Datatyp, Tillgänglighet, Variabelnamn på servern, Server och Beskrivning.

Det är endast innehållet i fältet Lokalt namn som går att ändra, övriga fält är endast läsbara.

Det är möjligt att sortera variablerna med hjälp av rubrikerna i alla kolumner.

Tryck på knappen Lägg till ny variabel för att lista variabler för vald server.

Det är möjligt att filtrera variabellistan genom att skriva ett eller flera tecken. Endast de variabler som innehåller den teckensekvens du skrivit listas. För att återställa filtret, tryck på Delete-knappen på tangentbordet.

Det går att välja flera variabler i listan. Markera dem genom att trycka på Ctrl och/eller Shift. Klicka sedan på OK för att lägga till variablerna i SDK-konfigurationen.

Endast variabler som inte redan är tillagda till SDK konfigurationen visas i listan.

Skript

Grunderna i skriptspråket

Grunderna i skriptspråket

I det här avsnittet kan den som inte använt språk som JavaScript, Java, C eller C++ få en introduktion till grundläggande syntaktiska konstruktioner som är gemensamma för dessa programspråk. Dessutom kan du här få en introduktion till det som särskiljer ECMAScript från Java, C och C++.

Det här avsnittet kan inte ersätta en lärobok i JavaScript eller JScript. Däremot har exemplen i det här avsnittet anknytning till kameraövervaknings tillämpningar där så är möjligt, vilket gör att det kan vara intressant läsning även för dig som är bekant med programmeringsspråket.

För att komma i gång behöver du veta hur du redigerar och kör skript i Ethiris. Detta beskrivs i första avsnittet. Sedan kommer några avsnitt som går igenom de mest grundläggande elementen i skriptspråket och några viktiga felsökningstekniker.

Redigera och köra skript i Ethiris

För att testa skripten i detta kapitel, mata in dem i skripteditorn. Språkets reserverade ord visas med blå text, strängliteraler visas röda och kommentarer visas gröna.

Om en rad innehåller syntaxfel markeras det med röd understrykning. Observera att raden där syntaxfelet detekteras inte nödvändigtvis är den som ger upphov till felet.

När du redigerar skript, kan du använda Variabelbläddraren för att se vilka variabler som finns i datalagret. En insignal kan t.ex. vara ett schemas variabel för aktuellt tillstånd, en utsignal kan vara en kameras variabel för att starta en inspelning. Du kan dra och släppa variabler från listorna till dina skript för att infoga namnet på den variabeln i skriptet. Du kan även dubbelklicka på en variabel för att åstadkomma detta

Skripten exekveras kontinuerligt med det intervall som är satt i textrutan för Exekveringsvall. Ett exekveringsintervall valt till 100 ms innebär att skriptet kommer exekveras 10 gånger per sekund. Tänk på att om ett skript utför många krävande beräkningar är det inte garanterat att ett skript utförs så ofta som det var tänkt, systemvariabeln System.Script.ExecutionTime talar om aktuell exekveringstid.

Grundläggande syntax

Variabler deklareras med ”var”. Eftersom värden med olika datatyp kan lagras i en viss variabel, anger man inte någon datatyp i variabeldeklarationen.

Satser i skriptspråket avslutas med semikolon, ”;”. Block i skriptspråket definieras med särskilda parenteser, ”{” och ”}”. Ett block är en sats som består av flera andra satser.

Tilldelning görs med likhetstecken, ”=”. Jämförelse görs med dubbla likhetstecken, ”==”. Blanda inte ihop dessa!

Exempel:

var b = true;
var c = 13;
if(b == true)
{
   b = false;
   c = c + 1;
}

Om du vill göra en jämförelse som är sann om två värden är olika, skriver du ”!=”. Om du vill göra en jämförelse som är sann om två värden är lika och har samma typ, skriver du ”===”. Den omvända operationen är ”!==”.

Booleska uttryck är AND ”&&”, OR ”||” samt NOT ”!”. Exempel:

sumMotion = motion1 || motion2 || motion3;

De enkla matematiska operationerna är addition: ”+”, subtraktion: ”-”, multiplikation: ”*” division: ”/” samt modulo: ”%”. Exempel:

angle = (angle + 1) % 360;

Precis som i C/C++/Java kan man öka och minska en variabels värde med ett genom att använda operatorerna ”++” och ”–”. Exempel:

angle = (angle++) %360;

Semikolon kan i många fall utelämnas, och man kan i stället låta en radbrytning indikera var en sats slutar. Många JavaScript-programmerare rekommenderar dock att använda semikolon för att undvika att skriptmotorn tolkar ens skript på ett annat sätt än vad som avsågs.

Kommentarer

Du kan mata in kommentarer som förklarar och förtydligar detaljer i ditt skript. Det finns enrads- och flerraderskommentarer. Detta fungerar precis som i C/C++/Java.

För att skapa en kommentar som fortsätter till slutet av raden skriver du ”//”.

// Initiera räknaren r
var r = 0;
var g = (1 + Math.sqrt(5))/2; // Det gyllene snittet

För att skapa en kommentar som eventuellt spänner över flera rader påbörjar du kommentaren med ”/” och avslutar den med ”/”. Detta används ibland också för att kommentera bort delar av koden.

if(motion1 /*&& motion2 && motion3*/)
{
   ...
}

Flödeskontroll

I detta avsnitt beskrivs vilka satser i skriptspråket som kan användas för flödeskontroll.

Flödeskontroll kan vara hopp framåt, dvs. att man hoppar över vissa satser. Denna kategori innefattar satsen if-else. Dessa är ofarliga att använda.

Det kan även vara hopp bakåt, dvs. att man utför vissa satser en gång till. Detta kan användas för att skapa så kallade loopar i programkoden, som t.ex. satserna while och for. Problemet är att man kan skapa oändliga loopar, vilket resulterar i att programmet ”hänger sig”. Detta är inte önskvärt beteende, allra minst i ett övervakningssystem, varför läsaren uppmanas att använda loopar med största försiktighet.

Exempel på oändlig loop:

while(true);

If-else

En if-sats innehåller en annan sats som endast utförs om det angivna uttrycket är sant. Om flera satser skall utföras när uttrycket är sant, kan de samlas i ett block.

Man kan även ange en sats som skall utföras om uttrycket är falskt.

// Om rörelse på kameran Utb2
if(Utb2.motion2.Motion)
{
   // Starta inspelning för kameran Utb1
   Utb1.RecordEvent = true;
}
else
{
   // Stoppa inspelning
   Utb1.RecordEvent = false;
}

do-while

Detta är en iterativ sats som utför en annan sats så länge ett uttryck är sant. Satsen utförs dock minst en gång.

Exempel:

var result = 0;
do
{
   result++;
}
while(result < 12)

while

Detta är en iterativ sats som utför en annan sats så länge ett uttryck är sant.

var result = 0;
while(result < 12)
   result++;

for

For-loopar finns i två varianter i skriptspråket. En av dem fungerar likadant som motsvarigheten i C/C++/Java.

Exempel:

for(var i = 0; i < 12; i++)
{
   ...
}

for-in

For-in loopar används för att i tur och ordning tilldela en variabel namnet på egenskaperna i ett objekt.

Följande loop skapar en sträng som innehåller namn och värde på variabler som ligger i datalagret.

var s = "";
for(var variableName in DataStore)
{
s += "The variable " + variableName;
s += " has the value " + DataStore[variableName];
s += "\n";
}

Tillsammans med Sequence-objekt erbjuder detta ett enklare sätt att skapa for-loopar som använder heltal. Följande skript är ekvivalent med exemplet i avsnittet om for-loopar.

for(var i in Sequence(0, 11))
{
   ...
}

Egenskaper som har attributet DontEnum hoppas automatiskt över av for-in loopar.

En for-in loop kan inte resultera i en oändlig loop, och kan därför med fördel användas i stället för for-loopar.

continue

Continue-satsen används för att gå vidare till nästa varv i loopen.

Följande skript skapar en sträng som innehåller namnet på alla variabler som hör till kameran ”Utb1” i datalagret.

var s = "";
for(var variableName in DataStore)
{
   if(variableName.indexOf("Utb1") != 0)
      continue;
   s += "The variable " + variableName;
   s += " has the value " + DataStore[variableName];
   s += "\n";
}

break

Break-satsen används för att avbryta en loop.

return

Return-satsen används för att avbryta skriptets exekvering av en funktion och eventuellt returnera ett värde.

switch

Switch-satser fungerar på samma sätt som i C/C++/Java. Beroende på värdet av ett uttryck utför den olika satser. Om en sats inte avbryter flödet med break eller return kommer den att gå vidare till nästa.

Exempel:
switch(currentIndex)
{
case 0: Utb2.PTZ.Pos1.Preset = true; break;
case 1: Utb2.PTZ.Pos2.Preset = true; break;
case 2: Utb2.PTZ.Pos3.Preset = true; break;
}

Alert och Debug.Print

Try-catch

Ett viktigt hjälpmedel för att hitta fel i dina skript är konstruktionen try-catch.

När någonting går snett i ECMAScript kastas ofta ett undantag (eng. exception). Om du inte fångar detta undantag, så avbryts skriptets exekvering och ett felmeddelande skrivs till log-filen för Ethiris Server.

Säg t.ex. att du har problem med att skriptet aldrig startar inspelning för en kamera när ett visst villkor är uppfyllt. Ditt skript ser ut ungefär som följer (ersätt de tre punkterna med något villkor):

Utb1.RecordEvent = ...

För att se om din beräkning kastar ett undantag, omgärdar du den med en try-catch sats.

try
{
   Utb1.RecordEvent = ...
}
catch(e)
{
   sResult = e.message;
}

Ett undantag är oftast ett Error-objekt. Sådana objekt har en enda viktig egenskap, nämligen message. Den innehåller ett meddelande som berättar vad som gick snett.

Med koden ovan kommer sResult att innehålla felmeddelandet om något gick snett

throw

Om du av någon anledning vill kasta ett undantag själv, gör du det med hjälp av nyckelordet throw. Det är lämpligt att kasta ett Error-objekt:

var error = new Error("Something went wrong")
throw error;

Värden

I skriptspråket kan du använda tre olika typer av primitiva värden. Dessa är tal, strängar och booleska värden.

12, 14.1, 1.5e-19 och 12.3E14 är alla exempel på tal.

“Hello, world!”, “Русский” och “中文” är alla exempel på strängar. Tack vare UNICODE-standarden kan tecken från många olika språk användas. Strängar skapar du genom att omge en text med citattecken.

True och false är exempel på booleska värden.

Det finns även tre andra sorters värden. De är objekt, null och undefined. De får sin förklaring i nästa avsnitt.

Tal

För att skapa tal i skriptspråket skriver du in ett tal på decimal notation, vetenskaplig notation eller hexadecimal notation:

12 och 12.4 är exempel på decimal notation.

1e12, 1.3e5, 33E-2 och 412.4E7 är exempel på vetenskaplig notation.

0xF01B, 0X120C och 0xffb0c är exempel på hexadecimal notation.

Ett tal kan också ha värdet ∞ (oändligheten) eller -∞ (minus oändligheten). T ex blir resultatet när man dividerar ett positivt tal med noll lika med oändligheten. För att skapa ett tal med värdet oändligheten skriver du Infinity. För att skapa ett tal med värdet minus oändligheten skriver du -Infinity.

Ett tal kan också ha värdet NaN, Not a Number. Detta värde indikerar att en beräkning misslyckas. T.ex. så blir resultatet när man dividerar noll med noll lika med NaN. För att skapa ett tal med värdet NaN skriver du NaN.

Skriptmotorn kan hålla reda på både +0 och -0. Dessa har för de flesta praktiska användningsområde samma värde, men i vissa beräkningar kan det göra skillnad. T ex är 1/(+0) =Infinity medan 1/(-0) = -Infinity.

Strängar

För att skapa strängar i skriptspråket skriver du en text inom citattecken. Vissa tecken är svåra att mata in via tangentbordet. Genom att lägga in ett backslash-tecken ”\” följt av en så kallad escape sequence kan du mata in särskilda tecken.

Följande exempel blir två rader text i stängen, “Hello,” och “How are you?” eftersom man har lagt in en radbrytning i strängen. Men det syns först t.ex. när man skriver strängen till en fil.

var s = "Hello,\nHow are you?";

Du kan även använda enkla citattecken. Detta underlättar om du vill mata in en sträng som skall innehålla dubbla citattecken, och vice versa.

'Huvudstaden i Danmark heter "København" på danska'

Booleska värden

Booleska värden skapar du genom att helt enkelt skriva true eller false i ditt skript.

Omvandling av värden

Värden i skriptspråket kan omvandlas till andra typer automatiskt enligt följande tabell.

Omvandling till boolskt värde:

Omvandling till tal:

Omvandling till sträng:

När man skall omvandla ett objekt till ett tal anropas alltså bakom kulisserna funktionen valueOf(), precis som om man hade skrivit obj.valueOf(). Motsvarande gäller när man skall omvandla ett objekt till en sträng:

obj.toString();

För att tvinga fram en omvandling av ett värde value från en typ till en annan skriver du Boolean(value), Number(value) eller String(value) beroende på vilken typ du vill omvandla till.

Du kan även omvandla till ett objekt genom att skriva Object(value). Om value redan är ett objekt returneras value, annars försöker skriptmotorn konvertera value till ett objekt.

Exempel:

När man adderar en sträng med ett värde returneras en ny sträng.

"12" + 3
blir alltså "123".
Number("12")+3

blir däremot 15.

Eftersom objekt alltid omvandlas till true medan null och undefined omvandlas till false när de skall konverteras till boolskt värde, kan du använda en if-sats för att undersöka om ett visst objekt finns.

Objekt

För att man skall ha någonstans att lagra sina värden finns det objekt. Ett objekt fungerar som en uppslagsbok, du kan slå upp ett sökord och hitta ett värde. Du kan även lägga in nya sökord i objekt och lagra värden där.

Egenskaper

Man säger att objekten har egenskaper (eng. property). En egenskap är helt enkelt en post i uppslagsboken, d v s ett sökord och värdet som finns lagrat där. Egenskapen har alltså ett namn och ett värde. Värdet av en egenskap kan vara ett annat objekt.

Exempel:

För att hämta värdet av egenskapen “PI” i objektet Math skriver du

Math.PI

eller

Math["PI"]

Denna egenskap är ett tal, nämligen värdet av π: kvoten mellan omkretsen hos en cirkel och dess diameter.

För att skapa en ny egenskap i objektet Math och lagra värdet av det gyllene snittet i den, kan du skriva

Math.goldenRatio = 1.6180339887499

eller

Math["goldenRatio"] = 1.6180339887499

Men var lagras objektet Math? Förklaringen är att det finns ett så kallat globalt objekt som har en egenskap med namn “Math” vars värde är ett objekt som innehåller användbara matematiska värden och funktioner. När du skriver ”Math” så söker skriptmotorn igenom det globala objektet efter en egenskap med namnet “Math” och returnerar dess värde. Texten ”Math” i ditt skript kallas för en identifierare.

När du deklarerar en variabel genom att skriva t.ex. var myVariable skapas en ny egenskap med namnet myVariable i ett särskilt objekt som kallas variabel-objektet. Variabel-objektet söks också igenom när du skriver en identifierare. Tack vare detta kan du komma åt värdet på den variabeln i fortsättningen.

Låt oss se på skriptet:

var myVariable;
myVariable = 5;

Vad händer egentligen när skriptmotorn kör detta skript? På första raden skapas en ny egenskap i variabel-objektet med namnet “myVariable” och värdet undefined. På andra raden söker skriptmotorn igenom variabel-objektet och det globala objektet efter en egenskap med namn “myVariable” och lagrar värdet 5 i den egenskapen.

Förutom namn och värde har egenskaper även attribut. Dessa attribut kan vara en eller flera av DontEnum, DontDelete och ReadOnly. Den enklaste att förklara av dessa är ReadOnly, som innebär att du inte kan ändra egenskapens värde.

Egenskapen PI i objektet Math har attributet ReadOnly. Följande sats har alltså ingen effekt:

Math.PI = 4;

För att ta bort en egenskap ur ett objekt skriver man delete. Vi kan t ex ta bort det gyllene snittet från objektet Math:

delete Math.goldenRatio;

Egenskaper med attributet DontDelete går inte att ta bort. Egenskapen PI i objektet Math har attributet DontDelete. Följande sats har alltså ingen effekt:

delete Math.PI;

Satsen delete returnerar true om egenskapen gick att ta bort, false annars.

if(delete Math.PI)
{
   // Hit kommer vi aldrig, delete returnerar false
}

Egenskaper med attributet DontEnum traverseras inte av for-in loopar. Mer om detta i avsnittet om flödeskontroll.

undefined

Om du försöker hämta en egenskap som inte finns i objektet, får du ut värdet undefined. Om du vill skapa ett värde av typen undefined i ditt skript, skriver du helt enkelt undefined.

if(Math.goldenRatio == undefined)
{
Math.goldenRatio = (1+Math.sqrt(5))/2
}

Skapa objekt

För att skapa nya objekt använder du nyckelordet new. När du har skapat ett nytt objekt kan du lägga in egenskaper i det.

var myObj = new Object();
myObj.name = "Kalle Kula";
myObj.address = "Kulgatan 9";

Du kan även skapa nya objekt genom att använda en så kallad objektsliteral.

var myObj = { name: "Kalle Kula", address: "Kulgatan 9" };

Det finns andra typer av objekt, som File och Array. För att skapa objekt av en viss typ skriver du till exempel

var myFile = new File("Test.txt", 4);
var myArray = new Array();

File-objekt används för att läsa och skriva till text-filer.

Array-objekt är som vanliga objekt fast namnen på egenskaperna är tal, samt att de alltid har en egenskap som heter ”length”. Värdet av length är alltid ett större än det största namnet på någon egenskap i Array-objektet. Följande exempel lagrar värdet 12 i egenskapen med namnet ”0” och värdet 9 i egenskapen med namnet ”5”. Längden blir då 6.

myArray[0] = 12;
myArray[3] = 2;
myArray[5] = 9;
if(myArray.length == 6)
{
   // Vi kommer hit eftersom length egenskapen är 6
}

Ett annat sätt att skapa nya arrayer är att använda en så kallad array-literal. Följande exempel skapar samma array som förra exemplet.

var myArray = [12, , ,2, , 9];

null

Om du vill indikera att en egenskap kan vara ett objekt, men just nu inte har något objekt att använda, lagrar du värdet null i egenskapen. Du skapar värdet null genom att skriva null i ditt skript.

Funktion

Funktioner är objekt som kan göra någonting. För att få en funktion att göra sitt jobb, anropar man funktionen genom att använda parenteser, ”(” och ”)”.

Egenskapen ”sin” i objektet ”Math” är en funktion som beräknar sinus av ett värde. Du anropar den genom att skriva t.ex.

var v = Math.sin();

Den här funktionen förväntar sig ett argument. Argument matas in mellan parenteserna, separerade av komma i de fall du vill ange flera argument. I det här fallet skall argumentet vara det antal radianer du vill beräkna sinus för.

var v = Math.sin(Math.PI/2);

En funktion som kan ta flera argument är egenskapen ”max” i objekt Math. Följande funktionsanrop returnerar det största av två tal, i detta fall 2 och 5.

var v = Math.max(2, 5);

Man brukar säga att man anropar funktionen max på objektet Math. Det beror på att objektet som funktionen ligger i har en särskild roll att spela. Funktionens skriptkod kan nämligen komma åt objektet som den anropar på genom att skriva this.

Om du vill skapa en egen funktion, använder du nyckelordet function.

Exempel:

var myObj = new Object();
myObj.addProperty = function(name, value)
{
   this[name] = value;
}

myObj.addProperty("name", "Kalle Kula");
myObj.addProperty("address", "Kulgatan 9");
var s = "";
s += "name = " + myObj.name;
s += ", ";
s += "address = " + myObj.address;
sResult = s;

När du kör skriptet ovan och har lagt variabeln sResult i Watch-panelen kommer värdet av egenskaperna ”name” och ”address” i myObj att visas. Texten i sResult kommer att vara

name = Kalle Kula, address = Kulgatan 9

Det beror på att vi först lade in en funktion i egenskapen ”addProperty”, varefter vi använde den funktionen för att lägga till ytterligare två egenskaper, nämligen ”name” och ”address”.

Formella parametrar

En formell parameter är en parameter som namngavs när funktionen skapades. I följande exempel är a, b och c formella parametrar.

function sum(a, b, c)
{
   return a+b+c;
}

Argument

När funktionen väl anropas har den faktiska parametrar, eller så kallade argument.

I exemplet nedan är 1 och 2 argument. Observera att antalet argument kan vara fler eller färre än antalet formella parametrar.

function sum(a, b, c) { return a+b+c; };
var mySum = sum(1, 2);

I skriptet ovan kommer mySum att innehålla värdet NaN. Varje argument som utelämnas antas ha värdet undefined, och 1+2+undefined blir NaN.

Prototyp

Vad händer när ett objekt saknar egenskapen du söker?

Varje objekt har en prototyp. Denna kan vara ett annat objekt, eller null. Om den är ett objekt, fortsätter skriptmotorn att leta efter egenskapen i prototypen. Om prototypen i sin tur har en prototyp, kan skriptmotorn fortsätta leta där, och så vidare. Man säger att objektet har en prototyp-kedja.

Objekt av typen Object har prototypen Object.prototype. Den har en funktionsegenskap med namnet ”hasOwnProperty”. Den funktionen kan lista ut om ett objekt har en egenskap med ett visst namn.

var myObj = new Object();
myObj.someProperty = 7;
if(myObj.hasOwnProperty("someProperty"))
{
// Vi kommer hit eftersom egenskapen finns
sResult = "myObj has a property someProperty";
}
if(myObj.hasOwnProperty("hasOwnProperty"))
{
// Vi kommer inte hit, då egenskapen hasOwnProperty
// egentligen finns i prototypen
}
else
{
sResult = "myObj has no property hasOwnProperty";
}

Hur kommer det sig att vi kan använda egenskapen ”hasOwnProperty” i myObj, om myObj inte har en egenskap som heter så?

När du skriver myObj.hasOwnProperty

börjar skriptmotorn leta i myObj, men där hittar den ingen sådan egenskap. Den går då vidare till prototypen, och finner där en egenskap med det namnet.

Man brukar lägga funktioner i prototypen, eftersom de inte behöver ligga som egenskaper i varenda objektinstans.

Man brukar även lägga standardvärden på egenskaper i prototypen, så att om objektet självt inte har definierat något värde, så används det standardvärde som finns i prototypen.

När du drar in egenskapen hasOwnProperty från listvyn till texteditorn, får du texten

Konstruktor

En konstruktor är helt enkelt en funktion som används för att skapa ett nytt objekt. Normalt måste man skriva new framför funktionsanropet för att konstruktorn skall göra sitt jobb korrekt. Konstruktorer har enligt konvention alltid stor begynnelsebokstav i sitt namn.

Exempel:

var myObject = new Object();

När en konstruktor anropas i ett new-uttryck hämtar den värdet av sin prototype-egenskap och sätter det som prototyp för sitt nyskapade objekt.

Du kan alltså skapa egna konstruktorer.

function Person(name, address)
{
   this.name = name;
   this.address = address;
}

Person.prototype.toString = function()
{
   return this.name + ", " + this.address;
}

var myPerson = new Person("Kalle Kula", "Kulgatan 9");
sResult = myPerson;

Exemplet ovan definierar en Person-konstruktor som kan användas för att skapa nya objekt. Dessa objekt kan omvandlas till strängar tack vare att vi lägger in funktionen toString i Person.prototype. Avslutningsvis skapar vi en ny person och tilldelar personen till strängen sResult. Tilldelningen till sResult omvandlar objektet till en sträng för att beräkna den text som skall tilldelas sResult. Resultatet blir

Kalle Kula, Kulgatan 9

Om man inte skapar en toString-funktion i Person.prototype, kommer den från Object.prototype att användas i stället. Resultatet hade då blivit

[object Object].

Det globala objektet

När du kör skript i Ethiris finns ett antal objekt tillgängliga att använda. Det viktigaste av dessa är det så kallade globala objektet. Ett annat centralt objekt är datalagrets skriptrepresentation, DataStore-objektet.

Det finns alltid ett så kallat globalt objekt tillgängligt. Det globala objektet har de egenskaper som föreskrivs av specifikationen för programspråket ECMAScript.

Det globala objektet har dessutom ytterligare egenskaper:

DataStore är skriptrepresentationen av datalagret. Detta objekt låter dig komma åt variabler i datalagret inifrån skript.

COMObject är en konstruktor som skapar nya COM-objekt. Konstruktorn kan ta ett GUID eller ett ProgID. När du skapat objektet, kan du anropa metoder, hämta egenskaper och ta emot events från COM-objektet.

Timer är en konstruktor som skapar nya objekt för att mäta och kontrollera om en viss tid har gått.

File är en konstruktor som skapar nya objekt för att läsa från och skriva till textfiler.

Process är en konstruktor som kan användas för att starta och terminera externa program från skript.

Clients är ett hjälpobjekt med ett antal metoder som används för att få tag i referenser till olika klientobjekt. Clients är endast tillgänglig från nivå Advanced och uppåt.

Transaction är ett objekt som returneras när man skickar ett kommando till en eller flera klienter.

Cameras är ett objekt som innehåller en lista över alla kameror som är definierade i servern.

RemoteClients är ett objekt som innehåller en lista över de klienter som är definierade under Anslutna klienter i Ethiris Admin.

AccessControllers är ett objekt som innehåller en lista över de Dörrenheter som definierats i serverns konfiguration.

Date är ett objekt som kan användas för beräkningar på datum och tid.

Scope kedjan

Scope-kedjan ser lite annorlunda ut i Ethiris än vad den kanske gör i andra program som använder ECMAScript.

Låt oss börja med att titta på variabel- och funktionsdeklarationer. Exempel på sådana deklarationer är:

var temp;
var myString = "hej";
function add(a, b) { return a+b; }

För att förklara begreppet scope-kedja, beskrivs nedan hur skriptmotorn bär sig åt för att nå egenskaper i olika objekt.

De namn som du skriver in i skript kallas för identifierare. Tag följande uttryck som exempel:

offset + factor*value;

I exemplet ovan är offset, factor och value identifierare.

När du använder en identifierare, så försöker skriptmotorn hitta en egenskap med det namnet bland objekten i den så kallade scope-kedjan. Scope-kedjan är helt enkelt en lista med objekt. Normalt innehåller scope-kedjan bara det så kallade globala objektet. För att du enkelt skall kunna komma åt variabler i datalagret, innehåller scope-kedjan även DataStore-objektet.

Tack vare detta kan du skriva t ex

variable1 + variable2;

i stället för

DataStore.variable1 + DataStore.variable2;

Skriptmotorn börjar leta efter en egenskap med namnet “variable1” i det globala objektet. När den inte hittar någon sådan där, fortsätter den till nästa objekt i scope-kedjan, nämligen DataStore-objektet. Där finns en sådan egenskap, och den används i uttrycket. Man säger att identifieraren kunde resolveras.

Om en identifierare inte kan resolveras, kastas ett undantag (eng. exception). Följande skript kommer att returnera “Reference error” eftersom det inte finns något objekt med egenskapen “vriable1” i scope-kedjan.

try
{
   return vriable1 + variable2; // OBS Stavfel!
}
catch(e)
{
   return e.message;
}

Variabler i datalagret

Datalagrets variabler är av typen Integer, Double, String och Boolean och konverteras till ECMAScript-värden när du hämtar de egenskaperna i skriptobjektet DataStore.

DataStore-typerna Integer och Double konverteras till värden av typen Number utan att förlora precision.

DataStore-typerna String och Boolean konverteras förlustfritt till ECMAScript-typerna String respektive Boolean.

ECMAScript-värden av typen Number avrundas till närmsta heltal vid tilldelning till en DataStore-variabel av typen Integer. Du förlorar ingen precision vid tilldelning till en Double.

Vid tilldelning av olika datatyper används följande konverteringsregler.

Bitvisa uttryck

I ECMAScript finns de bitvisa operatorerna AND, OR, XOR och NOT tillgängliga. Dessutom finns så kallade bitvisa shift-operatorer: Left Shift, Signed Right Shift och Unsigned Right Shift.

Ofta används en heltals-variabel för att föra över upp till 32 booleska värden mellan system. Därför kan det vara bra att veta hur man utför bitvisa operationer på sådana värden.

Det kan t.ex. vara 32 olika status-värden som anger ifall olika kameror är aktiva eller ej, och som man har packat i ett heltal i stället för att ha 32 boolska variabler i OPC-servern.

Vissa av operatorerna i detta avsnitt kan användas som tilldelningsoperatorer. Dessa är

<<= >>= >>>= &= ^= |=

Uttrycket

a @= b (där @ representerar någon av operatorerna <<, >>, >>>, &, ^ eller |)

är ekvivalent med

a = a @ b.

Bitvis Left Shift ( << )

Bitvis Left Shift flyttar bitmönstret i den binära representationen av heltalet ett steg åt vänster och fyller på med nollor. Exempel:

00000000000000000000000000000101 = 5 00000000000000000000000000001010 = 10

Talets värde kommer härvid att multipliceras med två.

Att skapa en mask är ett viktigt användningsområde för denna operator när det gäller att arbeta med enskilda bitar i ett heltal. Skriptet

var mask = 1 << k;

skapar ett heltalsvärde som har en etta på position k och nollor för övrigt. Värdet av talet blir alltså 2k.

Bitvis Signed Right Shift ( >> )

Bitvis Signed Right Shift flyttar bitmönstret i den binära representationen av heltalet ett steg åt höger och fyller på med värdet av den bit som representerar tecknet på heltalet. Exempel:

00000000000000000000000000001010 = 10 00000000000000000000000000000101 = 5

11111111111111111111111111110110 = -10 11111111111111111111111111111011 = -5

Bitvis Unsigned Right Shift ( >>> )

Bitvis Unsigned Right Shift flyttar bitmönstret i den binära representationen av heltalet ett steg åt höger och fyller på med nollor. Exempel:

11111111111111111111111111110110 = -10 01111111111111111111111111111011 = 2147483643

Bitvis AND ( & )

Bitvis AND returnerar ett tal vars bitar är satta där motsvarande bitar är satta i båda operanderna.

Bitvis AND kan användas för att filtrera ut en viss bit ur ett heltalsvärde.

var mask = 1 << k;
var temp = value & mask;
var bit = temp? 0 : 1;

Operationen 1 << k ger ett binärt tal som har en etta på position k, och nollor för övrigt. Detta tal har värdet 2k.

Operationen value & mask filtrerar ut biten på position k från value.

Värdet av temp är 0 om biten på position i är satt, 2k annars. I sista steget omvandlar vi detta till heltalet 0 eller 1 beroende på om biten är satt eller inte.

Man kan använda uttrycket value & mask direkt i if-satser och logiska uttryck, eftersom det numeriska värdet 0 omvandlas till false och alla andra till true.

// Om biten på position k är satt i value
if(value & (1 << k))
{
   ...
}

// Om bitarna på position 3 och 5 är satta i value
if( (value & (1 << 3)) && (value & (i << 5)) )
{
   ...
}

Bitvis OR ( | )

Bitvis OR returnerar ett tal vars bitar är satta där motsvarande bit är satt i någon av operanderna.

Bitvis OR kan användas för att sätta en viss bit i ett heltalsvärde.

// Sätter bit nummer k i variabeln value
var mask = 1 << k;
value = value | mask;

Bitvis XOR ( ^ )

Bitvis XOR returnerar ett tal vars bitar är satta där motsvarande bit är satt i precis en (men inte båda) av operanderna.

Bitvis XOR kan användas för att växla en viss bit i ett heltalsvärde.

// Ändrar bit nummer k i variabeln value till
// 0 om den är 1
// 1 om den är 0
var mask = 1 << k;
value = value ^ mask;

Bitvis NOT ( ~ )

Bitvis NOT byter alla nollor mot ettor i den binära representationen av ett värde. Exempel:

00000000000000000000000000001010 11111111111111111111111111110101

Bitvis NOT kan användas tillsammans med bitvis AND för att nollställa en viss bit i ett heltalsvärde.

// Sätter bit nummer k i variabeln value
var mask = 1 << k;
value = value & ~mask;

Skillnader mot ECMAScript standarden

Skillnader mot ECMAScript standarden

För att det ska vara enkelt att använda skriptspråket i Ethiris har vissa tillägg gjorts. Dessutom finns vissa begränsningar, framför allt för att förhindra risken för skript som hamnar i oändliga loopar.

ECMAScript-standarden har beteckningen ECMA-262 och finns tillgänglig på http://www.ecma-international.org/.

Tillägg i skriptspråket

return

Satsen return kan användas varsomhelst i ett skript, inte bara inuti funktioner.

Säker for-loop

Med den vanliga for-loopen som finns i ECMAScript kan man skriva loopar som inte stannar. Även while- och do-while-loopar har detta problem.

Att försäkra dig om att dina skript stannar kan därmed vara svårt när du har skrivit komplicerade loopar, därmed har Ethiris utökats med en variant på ECMAScripts for-in loop.

Se över dina skript och se om du kan ersätta dina for-, while- och do-while-loopar med den typ av for-in loop som beskrivs i detta avsnitt.

Tillägget till språket utgörs av en ny typ av objekt, Sequence-objekt, som skapas med Sequence-konstruktorn som finns i det globala objektet.

Exempel 1:

for (i in Sequence(5, 12))
{
	arr[i] = 0;
}

Denna loop sätter elementen med index 5 till 12 i arrayen arr till 0. Variabeln i kommer alltså få värdet 5 första gången loopen körs, 6 nästa gång osv. Om man ser Sequence(5, 12) som ett objekt som har egenskaperna 5,6,7,8,9,10,11 och 12 fungerar denna loop alltså nästan precis som den inbyggda for-in loopen i ECMAScript. Skillnaden är att i blir ett heltal i stället för en sträng. Dessutom kommer Sequence(1, 1000000) inte ta upp mer minne än Sequence(1,2). Skriver du Sequence(12,5) kommer styrvariabeln få värdena i omvänd ordning i stället.

Exempel 2:

var result = 0;
for (i in Sequence(1, 10))
{
	result = result + i;
}

Eftersom i alltid blir ett heltal, så kommer result att ha värdet (1+2+3+4+5+6+7+8+9+10): 55

inte värdet

“12345678910”

som man skulle fått om i hade varit ett värde av typen String. Plus-operatorn (+) utför nämligen sträng-konkatenering i ECMAScript om ettdera ledet är av typen sträng.

Händelser

I skriptmotorn har även lagts till Event-objekt och EventTarget-objekt som kan användas för att skicka en händelse, t.ex. ett event från ett COM-objekt.

Dessa objekt följer i stort sett specifikationen ”Document Object Model (DOM) level 3 events” från standardiseringsorganisationen W3C, World Wide Web Consortium. Specifikationen finns på http://www.w3.org/DOM/DOMTR.

synchronized

Ett nytt nyckelord har införts i skriptspråket, ”synchronized”. Detta nyckelord kan användas för att skapa synchronized-satser, där man synkroniserar åtkomsten till ett visst objekt så att endast en exekveringstråd kan använda objektet åt gången.

De objekt som är åtkomliga från flera olika trådar i Ethiris är DataStore samt variablerna i DataStore. Dessa används både av skripttråden samt av tråden som sköter OPC-kommunikation.

Exempel 1:

I följande exempel kan vi se till att kommunikationsvariablerna var1-var4 har konsistenta värden vid den tidpunkt de skrivs till OPC-servern, eftersom skriptet nedan inte kan köras samtidigt som OPC-tråden utför en skrivning.

synchronized(DataStore)
{
   DataStore.var1 = DataStore.var2 || DataStore.var3;
   DataStore.var4 = true;
}

Om man utelämnade synchronized-blocket, skulle det t.ex. kunna hända att värdena på var1-var3 skickas till OPC-servern efter värdet på var4, trots att satserna i skriptet ger sken av att var1-var3 ändras före var4.

Exempel 2:

I stället för att synkronisera på hela datalagret, kan man även synkronisera på en specifik variabel. På följande sätt kan vi säkerställa att variabeln var4 har samma värde varje gång den evalueras.

synchronized (var4)
{
   var1 = var4 + var4*var4;
}

Om man utelämnade synchronized-blocket, skulle det t.ex. kunna hända att OPC-servern notifierar Ethiris om en dataförändring för var4 medan uttrycket beräknas, så att om värdet förändras från 3 till 4 innan vi hunnit utföra additionen skulle man få värdet (3 + 44) i stället för förväntade (3 + 33).

Ett annat sätt att undvika detta problem är att kopiera var4 till en temporär variabel innan beräkningen utförs:

var tmp = var4;
var1 = tmp + tmp*tmp;

Begränsningar av skriptspråket

Etiketter

Raderna i ett skript kan inte ha etiketter. Du kan t.ex. inte skriva

etikett: myNumber = 7;

Om du utelämnar etiketten är ovanstående däremot giltig kod.

Reguljära uttryck

Skriptspråket implementerar inte stöd för reguljära uttryck. Du kan inte mata in reguljära uttryck som t ex

var myRegExp = /a[a-z]{2,4}/;

Egenskaper i det globala objektet

Följande egenskaper finns ej i det globala objektet.

Funktioner:

eval()

parseInt()

parseFloat()

decodeURI()

decodeURIComponent()

encodeURI()

encodeURIComponent()

String.prototype.localeCompare()

String.prototype.match()

String.prototype.search()

String.prototype.split()

String.prototype.toLowerCase()

String.prototype.toUpperCase()

String.prototype.toLocaleLowerCase()

String.prototype.toLocaleUpperCase()

Array.prototype.toLocaleString()

Array.prototype.concat()

Array.prototype.reverse()

Array.prototype.slice()

Array.prototype.sort()

Array.prototype.splice()

Function.prototype.toString()

Konstruktorer:

RegExp()

EvalError()

RangeError()

ReferenceError()

SyntaxError()

TypeError()

URIError()

Eftersom skriptmotorn inte innehåller reguljära uttryck kan String.prototype.replace inte ta ett reguljärt uttryck som första argument.

Det globala objektet

Det globala objektet

Det globala objektet finns alltid tillgängligt när du skriver skript och uttryck. Du kan hämta egenskaper från det globala objektet genom att skriva egenskapens namn, eftersom det globala objektet alltid finns i skope-kedjan.

Egenskaper i det globala objektet

alert(message)

Visar ett meddelande i debug-fönstret. Praktiskt sett samma funktion som Debug.Print().

app

En referens till det globala objektet självt.

AccessControllers

AccessControllers-objektet.

Alarms

Alarms-objektet.

Array

Array-konstruktorn.

Boolean

Boolean-konstruktorn

CameraCollection

CameraCollection-objektet.

Cameras

Cameras-objektet.

Clients

Clients-objektet.

CluserMembers

ClusterMembers-objektet.

COMObject

COMObject-konstruktorn.

DataStore

DataStore-objektet.

Date

Date-konstruktorn.

Debug

Debug-objektet.

Error

Error-konstruktorn.

Events

Events-objektet.

File

File-konstruktorn.

Function

Function-konstruktorn.

Infinity

Den positiva oändligheten

isFinite(value)

Avgör om value är ett ändligt tal.

isNaN(value)

Avgör om value är något av ”Not-a-Number” värdena enligt IEEE standard.

Math

Math-objektet. Detta objekt innehåller egenskaper som är användbara vid matematiska beräkningar.

MonitorLayout

MonitorLayout-konstruktorn.

MonitorPopupMenu

MonitorPopupMenu-konstruktorn.

NaN

Ett tal som representerar ”Not-a-Number” värdena enligt IEEE standard.

Number

Number-konstruktorn.

Object

Object-konstruktorn.

Process

Process-konstruktorn.

ProcessRunning

Process-running-objektet.

RemoteClients

RemoteClients-objektet.

Script

Script-objektet.

Sequence

Sequence-konstruktorn.

SNMPReader

SNMPReader-konstruktorn.

Storages

Storages-objektet.

String

String-konstruktorn.

Timer

Timer-konstruktorn.

Transaction

Transaction-objektet.

VideoWalls

VideoWalls-objektet.

undefined

Värdet undefined.

DataStore-objekt

DataStore-objekt

Datalagret representeras av skript-objektet DataStore, som alltid finns tillgängligt i skript i Ethiris.

Egenskaper i DataStore-objekt

Datalagret har en egenskap för varje variabel i ditt datalager. Egenskapen har samma namn och datatyp som variabeln i datalagret.

Variabler i DataStore

Variabler i DataStore

Variabler i datalagret är direkt tillgängliga i skriptkoden.

Events på variabler i DataStore

Användardefinierade variabler i datalagret har följande händelser:

onDataChange(event)

Varje variabel i datalagret som skapats av användaren kan generera en händelse varje gång värdet i variabeln ändras.

Händelsen kan knytas till en funktion som anropas då variabelns värde ändras. Om vi har definierat en variabel som heter V1 i datalagret kan vi använda följande skript för att detektera när variabeln ändras:

V1.onDataChange = function(event)
{
    Debug.Print("new value: " + event.Data);
}

Detta är ett alternativ till att detektera förändringen manuellt med hjälp av en annan variabel.

Notera dock att koden i funktionen inte anropas sekvensiellt med den omgivande koden utan vid en tidpunkt mellan exekveringscyklerna för huvudskriptet. Detta kan vara betydelsefullt om funktionen ändrar värde på något som användes i det omgivande skriptet.

Händelsen har ett argument event som förutom de vanliga Java skript standardegenskaperna har följande egenskaper:

Data – det nya värdet i variabeln.

target – en referens till variabeln.

Array-objekt

Array-objekt

Array-objektet har en egenskap för varje element i arrayen. De heter “0”, “1”, “2” etc. Du kan använda klammernotation för att hämta dessa egenskaper:

someArray[3]

När du itererar över en array med en for-in loop, så garanteras att loopen kommer att gå igenom array-medlemmarna i nummerordning.

var str = "";
for(i in someArray)
{
	str += "someArray["+i+"]= ";
	str += someArray[i];
	str += "\n";
}

Säg att arrayen har 3 medlemmar, med värdena ”a”, ”b” och ”c”. Då kommer variabeln str att innehålla följande sträng efter att man kört skriptet:

someArray[0] = a
someArray[1] = b
someArray[2] = c

Egenskaper i Array-objekt

Array-objekt har följande egenskaper

length

Anger Array-objektets längd. Du kan ändra arrayens längd genom att sätta denna egenskap, dock kan du inte få längden att bli mindre än noll.

Array-konstruktorn

new Array(length)

Skapar ett nytt Array-objekt med den angivna längden. Om length utelämnas skapas ett Array-objekt med längd 0.

new Array(item1, item2, item3, …)

Skapar ett nytt Array-objekt som innehåller elementen item1, item2, item3, …

Array-prototypen

Följande funktioner finns tillgängliga att använda på Array-objekt.

Array.prototype.join(separator)

Konkatenerar elementen i det här Array-objektet, separerade med den angivna strängen. Om separator utelämnas, används “,” som separator. Den resulterande strängen returneras.

Array.prototype.pop()

Array-objektets sista element tas bort från array:en och returneras.

Array.prototype.push(item1, item2, item3, …)

De angivna elementen item1, item2, item3, … läggs till i Array-objektet i tur och ordning. Array-objektets nya längd returneras.

Array.prototype.shift()

Array-objektets första element tas bort från array:en och returneras.

Array.prototype.unshift(item1, item2, item3, …)

De angivna elementen item1, item2, item3, … läggs till i början av Array-objektet i tur och ordning. Array-objektets nya längd returneras.

Array.prototype.toString()

Omvandlar det här Array-objektet till en sträng precis som om join() hade anropats utan argument. Strängen returneras.

Process-objekt

Process-objekt

Process-objekt har ett par funktioner som du kan använda för att få viss information om och manipulera processer som du startat från skript.

Egenskaper i Process-objekt

Process-objekt har inga särskilda egenskaper.

Process-konstruktorn

new Process(fileName[, currentDirectory])

Skapar ett nytt Process-objekt och startar en process av angiven fil.

currentDirectory är valfri. Om den anges innebär det att processen som startas får denna katalog som sin startkatalog.

Process-prototypen

Process.prototype.isAlive()

Tar reda på om den process som process-objektet övervakar fortfarande körs.

Process.prototype.terminate()

Terminerar processen som process-objektet övervakar.

Exempel:

Följande skript startar någon form av bakgrundsprogram och terminerar den efter 5 minuter om den fortfarande är i gång.

Kom ihåg att Ethiris Server inte har tillgång till ett användargränssnitt (Desktop) och därför inte bör starta ett program som har ett användargränssnitt eftersom det inte kan visas.

if(myProc == undefined)
   myProc = new Process("BackgroundWork.exe");

if(myTimer == undefined)
   myTimer = new Timer(5*60*1000);

if(myProc.isAlive() && myTimer.timeout())
   myProc.terminate();

ProcessRunning-objekt

ProcessRunning-objekt

ProcessRunning är en hjälpfunktion för att ta reda på om en process med ett visst namn körs i den dator som Ethiris Server körs på. För ett kluster gäller att det är den medlem som för tillfället är master som kör skriptet och därför är det i den datorn funktionen kommer att köras.

Det används exempelvis på följande sätt för att skriva ut om Notepad körs i serverdatorn:

Debug.Print("Notepad is running: " + ProcessRunning("notepad.exe"));

ProcessRunning används med fördel tillsammans med Process-objektet.

Object-objekt

Object-objekt

Object-objekt är den enklaste typen av objekt i skriptmotorn.

Egenskaper i Object-objekt

Object-objekt har inga inbyggda egenskaper. Du väljer vilka egenskaper som skall finnas genom att tilldela till dem.

Object-konstruktorn

new Object()

Skapar ett nytt Object-objekt.

new Object(value)

Skapar ett nytt objekt av en typ som beror på value. Om value är ett tal, skapas ett Number-objekt. Om value är en sträng, skapas ett String-objekt. Om value är ett booleskt värde, skapas ett Boolean-objekt.

Object()

När Object-konstruktorn anropas som en funktion, skapas ett nytt Object-objekt.

Object(value)

När Object-konstruktorn anropas som en funktion, omvandlar den value till ett objekt och returnerar resultatet.

Object-prototypen

Följande funktioner finns tillgängliga att använda i Object-objekt.

Object.prototype.hasOwnProperty(property)

Avgör om det här objektet har egenskapen property. Kontrollerar inte om egenskapen finns i något objekt i prototyp-kedjan.

Object.prototype.isPrototypeOf(object)

Avgör om det här objektet finns i prototypkedjan för object.

Object.prototype.propertyIsEnumerable(property)

Avgör om egenskapen property i det här objektet är uppräkningsbar (dvs. inte har attributet DontEnum). Kontrollerar inte objekt i prototypkedjan.

Object.prototype.toString()

Omvandlar det här objektet till en sträng och returnerar strängen. Objektet omvandlas till en sträng i följande steg:

1. Låt class vara det här objektets klass

2. Returnera strängvärdet “[object “ + class + “]”

Observera att endast skriptmotorn har tillgång till ett objekts klass. För Object-objekt är klassen strängen “Object”.

Object.prototype.valueOf()

Returnerar det här objektet.

Function-objekt

Function-objekt

Function-objekt representerar funktioner som du skapar i skriptmotorn, samt inbyggda funktioner.

Function-objekt kan ofta användas som konstruktorer i new-uttryck.

Egenskaper i Function-objekt

Function-objekt har följande egenskaper.

length

Indikerar det typiska antal argument som funktionen förväntar sig. Om funktionen anropas med färre argument, kommer de som saknas normalt antas ha värdet undefined. Denna egenskap har attributen DontDelete, ReadOnly och DontEnum.

prototype

Ett Object-objekt. När funktionen används i new-uttryck skapas ett nytt objekt vars prototyp är värdet av prototype-egenskapen. Denna egenskap har attributet DontDelete.

Function-konstruktorn

Normalt sett skapar man funktioner genom att använda nyckelordet function.

Exempel:

// Funktionsdeklaration
function factorial(n)
{
   if(n <= 0) return 1;
   return n*factorial(n-1);
}
// Variabel tilldelas värde av funktionsuttryck
var factorial = function factorial(n)
{
   if(n <= 0) return 1;
   return n*factorial(n-1);
}
// Anonym funktion
var factorial = function(n)
{
   if(n <= 0) return 1;
   return n*arguments.callee(n-1);
}

Du kan även anropa Function-konstruktorn.

new Function(p1, p2, …, pn, body)

Skapar ett nytt Function-objekt som har formella parametrar med namn p1, p2, … pn. Funktionskroppen sätts till body. De formella parametrarna kan utelämnas, eller slås ihop till en eller flera strängar.

Exempel:

Följande anrop skapar en funktion som summerar tre tal, och anropar den för att beräkna summan av 1, 2 och 3.

var sum = new Function("a", "b", "c", "return a+b+c");
return sum(1, 2, 3);

Exempel:

Följande uttryck ger samma resultat:

new Function("a", "b", "c", "return a+b+c")
new Function("a, b, c", "return a+b+c")
new Function("a,b", "c", "return a+b+c")

Function(p1, p2, …, pn, body)

När Function-konstruktorn anropas som en funktion skapas ett nytt Function-objekt precis som om du hade använt new.

Function-prototypen

Följande funktioner finns tillgängliga att anropa på Function-objekt.

De används t.ex. när du vill anropa en funktion som ligger som en egenskap i ett objekt med ett annat this-objekt än det objektet.

Function.prototype.apply(thisArg, argArray)

Utför ett funktionsanrop med det här Function-objektet.

Om thisArg är null eller undefined används det globala objektet som this-objekt för funktionsanropet. Annars används thisArg som this-objekt.

Om argArray är null eller undefined skickas inga argument till anropet av funktionen. Om argArray varken är ett Array-objekt eller ett Arguments-objekt, kastas ett TypeError-undantag. Annars skickas argumenten argArray[0], argArray[1], … argArray[argArray.length-1] till funktionen.

Function.prototype.call(thisArg, arg1, arg2, …)

Utför ett funktionsanrop med det här Function-objektet.

Om thisArg är null eller undefined används det globala objektet som this-objekt för funktionsanropet. Annars används thisArg som this-objekt.

De frivilliga parametrarna arg1, arg2 etc används som argument till funktionsanropet.

String-objekt

String-objekt

String-objekt skapas när man omvandlar en sträng till ett objekt.

Strängar omvandlas automatiskt till sträng-objekt när du använder punktnotation. Exempel:

"abcdefghijklmnopqrstuvwxyz".length

omvandlar den angivna strängen till ett String-objekt och hämtar det objektets length-egenskap.

Egenskaper i String-objekt

length

Antalet tecken i den här strängen.

String-konstruktorn

new String()

Skapar ett nytt String-objekt som innehåller en tom sträng.

new String(value)

Omvandlar value till en sträng och skapar ett nytt String-objekt som innehåller den strängen.

String(value)

Omvandar value till ett strängvärde. Om value utelämnas returneras en tom sträng, "".

String.fromCharCode(char0, char1, …)

Returnerar en sträng som innehåller lika många tecken som antalet argument. Varje argument specificerar ett tecken i strängen, från vänster till höger.

String-prototypen

Följande funktioner finns tillgängliga att anropa på String-objekt.

String.prototype.charAt(pos)

Returnerar en sträng som innehåller tecknet på position pos i den här strängen.

String.prototype.charCodeAt(pos)

Returnerar ett icke-negativt tal mindre än 65536 som representerar teckenkoden i UNICODE-teckentabellen för tecknet på position pos i den här strängen.

String.prototype.concat(string1, string2, …)

Returnerar en sträng som innehåller tecknen i den här strängen följt av tecknen i string1, string2 etc.

String.prototype.indexOf(searchString, pos)

Söker igenom den här strängen efter searchString, med början på position pos, och returnerar ett tal som indikerar vilken position den hittade searchString på. Om sökningen misslyckas returneras –1. Om pos utelämnar börjar sökningen på position 0.

String.prototype.lastIndexOf(searchString, pos)

Söker igenom den här strängen bakifrån, med början på position pos, och returnerar den position som den hittar searchString på. Om sökningen misslyckas returneras –1. Om pos utelämnas börjar sökningen i slutet av strängen.

String.prototype.replace(searchValue, replaceValue)

Låt string vara resultatet av att konvertera this-objektet till en sträng. Låt searchString vara searchValue omvandlat till en sträng. Låt newstring vara replaceValue omvandlat till en sträng.

Söker igenom den här strängen efter den första förekomsten av searchString. Returnerar en sträng där den funna delsträngen ersatts med en sträng som erhålles ur newstring genom att ersätta tecken i newstring med ersättningstext enligt tabellen nedan.

Tabell över tecken som kan förekomma i argumentet replaceValue, och deras respektive ersättningstext.

Exempel:

"Hello, world!".replace("Hello", "See you later")

ger resultatet “See you later, world!”.

För att kunna ersätta med “$” måste man skriva “$$” eftersom tecknet “$” har speciell betydelse i replaceValue:

"£5, £13, £20".replace("£", "$$")

ger resultatet “$5, £13, £20”, eftersom bara den första förekomsten ersätts.

"Jan-Åke Jansson".replace("Jans", "$&$´ is Jakob $&$´´s $´")

ger resultatet “Jan-Åke Jansson is Jakob Jansson´s sonson”.

String.prototype.slice(start, end)

Returnerar den delsträng av den här strängen som börjar på position start och löper till, men inte till och med, end. Om end utelämnas returneras den delsträng som börjar på position start och går till och med slutet av strängen.

Om start är negativ, används length+start, där length är längden på den här strängen. Om end är negativ, används length+end.

String.prototype.split([delim[, limit[, skipEmptyParts[, trim]]]])

Returnerar en Array där strängen har delats upp enligt mönstret i delim, om odefinierad returneras hela strängen i första posten. Limit begränsar antalet delningar som utförs, som standard 0, alla poster returneras. SkipEmptyParts är som standard falsk och tomma poster inkluderas. Trim trimmar varje post från till exempel whitespaces, som standard är detta falskt.

String.prototype.substring(start, end)

Returnerar den delsträng av den här strängen som börjar på position start och löper till, men inte till och med, end. Om end utelämnas returneras den delsträng som börjar på position start och går till och med slutet av strängen.

Om något av argumenten är NaN eller är negativt, ersätts det med 0. Om något av argumenten är större än strängens längd, ersätts det med strängens längd. Om start är större än end, så växlas de om.

String.prototype.toString()

Returnerar det här String-objektets strängvärde, d v s samma som valueOf.

String.prototype.valueOf()

Returnerar det här String-objektets strängvärde, d v s samma som toString.

Boolean-objekt

Boolean-objekt

Boolean-objekt skapas när man omvandlar boolska värden till objekt.

Observera att Boolean-objekt alltid omvandlas till true om du använder dem i if-satser och andra konstruktioner som omvandlar till booleska värden.

För att få reda på det boolska värde som Boolean-objektet kapslar in, måste du använda Boolean.prototype.valueOf().

Exempel:

var myBoolean = new Boolean(false);
if(myBoolean)
{
   sResult = "We always get here";
}
if(myBoolean.valueOf())
{
   sResult = "We never get here";
}

Egenskaper i Boolean-objekt

Boolean-objekt har inga särskilda egenskaper.

Boolean-konstruktorn

Boolean-objekt skapas när man omvandlar boolska värden till objekt. Du kan även skapa nya Boolean-objekt med hjälp av Boolean-konstruktorn.

new Boolean(value)

Omvandlar value till ett boolskt värde och returnerar ett nytt Boolean-objekt som innehåller det värdet.

Boolean(value)

Omvandar value till ett boolskt värde.

Boolean-prototypen

Följande funktioner finns tillgängliga att använda på Boolean-objekt.

Boolean.prototype.toString()

Om det här Boolean-objektets boolska värde är true, returneras strängen “true”. Annars returneras “false”.

Boolean.prototype.valueOf()

Returnerar det här Boolean-objektets boolska värde.

Number-objekt

Number-objekt

Number-objekt skapas när man omvandlar tal till objekt.

Egenskaper i Number-objekt

Number-objekt har inga särskilda egenskaper.

Number-konstruktorn

Number-objekt skapas när man omvandlar tal till objekt. Du kan även skapa nya Number-objekt genom att använda Number-konstruktorn.

new Number(value)

Omvandlar value till ett tal och returnerar ett nytt Number-objekt som innehåller det värdet. Om value utelämnas returneras ett Number-objekt som innehåller värdet +0.

Number(value)

Omvandlar value till ett tal och returnerar det talet.

Number.MAX_VALUE

En konstant som innehåller det största positiva ändliga talet som skriptmotorn kan representera.

Number.MIN_VALUE

En konstant som innehåller det minsta positiva talet som skriptmotorn kan representera.

Number.NEGATIVE_INFINITY

En konstant som har värdet av negativa oändligheten. Du kan även få negativa oändligheten genom att skriva -Infinity.

Number.POSITIVE_INFINITY

En konstant som har värdet av positiva oändligheten. Du kan även få positiva oändligheten genom att skriva Infinity.

Number.NaN

En konstant som representerar ”Not-a-Number”-värden enligt IEEE standard. Du kan även få NaN genom att skriva NaN, eftersom det globala objektet också innehåller en egenskap med namnet NaN och värdet av ”Not-a-Number”-värden enligt IEEE standard.

Number-prototypen

Följande funktioner finns tillgängliga att använda på Number-objekt.

Number.prototype.toExponential(fractionDigits)

Returnerar en sträng som innehåller talet representerat på exponentiell notation med en siffra framför decimalpunkten och fractionDigits siffror efter decimalpunkten. Om fractionDigits utelämnas används så många värdesiffror som krävs för att unikt specificera det här talet.

Number.prototype.toFixed(fractionDigits)

Returnerar en sträng som innehåller talet representerat i fixpunktsnotation med fractionDigits siffror efter decimalpunkten. Om fractionDigits är undefined, används värdet 0.

Number.prototype.toPrecision(precision)

Returnerar en sträng som innehåller talet representerat antingen i exponentiell notation med en siffra framför decimalpunkten och precision-1 siffror efter decimalpunkten eller i fixpunktsnotation med precision värdesiffror. Om precision är undefined omvandlas det här talet till en sträng med toString().

Number.prototype.toString(radix)

Om radix är talet 10 eller undefined, så omvandlas det här talet till en sträng.

Om radix är ett heltal från 2 till 36, men inte 10, så är resultatet en sträng som innehåller det här talet representerat i bas radix notation. Exempel:

255.0.toString(16)

blir “FF”.

Bas 16 brukar även kallas för hexadecimal notation. Bas 2 brukar kallas för binär och bas 8 för oktal notation.

Number.prototype.valueOf()

Returnerar det här Number-objektets tal-värde.

Math-objektet

Math-objektet

Math-objektet innehåller egenskaper som används framför allt i matematiska beräkningar. Math-objektet erhåller du från egenskapen Math i det globala objektet.

Egenskaper i Math-objektet

Math-objektet innehåller både värden och funktioner.

E

Värdet av e, basen för den naturliga logaritmfunktionen.

LN10

Den naturliga logaritmen av 10

LN2

Den naturliga logaritmen av 2

LOG10E

Bas-10-logaritmen av e

LOG2E

Base-2-logaritmen av e

PI

Värdet av π, kvoten mellan omkretsen av en cirkel och dess diameter

SQRT1_2

Kvadratroten av ½

SQRT2

Kvadratroten av 2

abs(value)

Beräknar absolutbeloppet av value.

acos(value)

Beräknar arcus cosinus av value.

asin(value)

Beräknar arcus sinus av value.

atan(value)

Beräknar arcus tangens av value.

atan2(y, x)

En variant av atan som tar två argument. Tack vare detta är funktionens värdemängd intervallet [0, 2 π].

ceil(value)

Takfunktionen. Avrundar value uppåt.

cos(radians)

Beräknar cosinus av radians, som skall vara en vinkel angiven i radianer.

exp(value)

Exponentialfunktionen. Beräknar e upphöjt till value.

floor(value)

Golvfunktionen. Avrundar value nedåt.

log(value)

Den naturliga logaritmfunktionen. Beräknar bas-e-logaritmen av value.

max(value1, value2, …)

Returnerar det största värdet av value1, value2 etc. Funktionen kan ta en eller flera parametrar.

min(value1, value2, …)

Returnerar det minsta värdet av value1, value2 etc. Funktionen kan ta en eller flera parametrar.

pow(base, exponent)

Potensfunktionen. Beräknar base upphöjt till exponent.

random()

Returnerar ett rektangelfördelat pseudoslumptal i intervallet [0, 1].

round(value)

Avrundar value till närmsta heltal.

sin(radians)

Beräknar sinus av radians, som skall vara en vinkel angiven i radianer.

sqrt(value)

Beräknar kvadratroten av value.

tan(radians)

Beräknar tangens av radians, som skall vara en vinkel angiven i radianer.

Error-objekt

Error-objekt

Error-objekt kastas som undantag (eng. exceptions) när ett fel inträffar i skript. Du kan även skapa Error-objekt genom att använda Error-konstruktorn och använda dem i dina egna throw-uttryck.

Egenskaper i Error-objekt

message

Egenskapen innehåller ett felmeddelande som indikerar varför ett undantag kastades.

Exempel:

try
{
   var myVariable = 7;
   sResult = myVarible + 3;
}
catch(e)
{
   sResult = e.message;
}

Skriptet ovan kommer att tilldela sResult texten:

“Reference error: GetValue failed for property name “myVarible” because base is null on line 4“.

Orsaken till detta felmeddelande är att man stavat fel till “myVariable” på rad 4.

name

Indikerar typen av fel, t.ex. “Error”, “RangeError”, etc.

Error-konstruktorn

Du kan skapa egna Error-objekt genom att använda Error-konstruktorn

new Error(message)

Skapar ett nytt Error-objekt med meddelandet message.

Error(message)

När du anropar Error-konstruktorn som en funktion skapas ett nytt Error-objekt precis som om du anropat den med new.

Error-prototypen

Error.prototype.toString()

Returnerar det här Error-objektets felmeddelande.

COMObject-objekt

COMObject-objekt

COMObject-objekt representerar COM-komponenter i Microsoft® Windows.

Egenskaper i COMObject-objekt

Vilka egenskaper ett COMObject-objekt har beror på vilken COM-komponent den representerar. Se dokumentationen för den aktuella COM-komponenten.

Dessa egenskaper kan vara både värden och funktioner.

Exempel med COM-objekt som använder komponenten ”Ethiris Client Remote Client” för att välja in vyn ”Byggnad” i Ethiris klienten vid rörelse framför kameran Utb2:

// Event funktion som anropas när vy ändras i klienten
function ViewChanged(event)
{
   sResult = "View changed to: " + param1;
}

var comObj;
if(comObj == undefined)
{
   // Skapa instans av COM-objektet
   comObj = new COMObject("EthirisClientRemoteClient.Control");

   // Koppla upp lokalt på port 1237
   comObj.Connect("127.0.0.1", 1237);

   // Lägg till event-lyssnare för ViewChange
   comObj.addEventListener("ViewChange", "ViewChanged", false);
}

// Om rörelse på kamera Utb2
if(Utb2.motion2.Motion)
{
   // Välj in vyn "ByggnadA" i klienten
   comObj.SelectClientView("BuildingA");
}

COMObject-konstruktorn

new COMObject(ProgID)

Skapar ett nytt COMObject-objekt som exponerar en COM-komponent för skriptmotorn. Parametern ProgID är ett program id angivet som en sträng.

COMObject(id)

När COMObject-konstruktorn anropas som en funktion skapas ett nytt COMObject-objekt precis som om du hade använt new.

COMObject-prototypen

COMObject-prototypen har inga särskilda egenskaper.

Sequence-objekt

Sequence-objekt

Sequence-objekt används framför allt i for-in loopar.

Egenskaper i Sequence-objekt

Sequence-objekt kan bara ha egenskaper vars namn är heltal i ett visst intervall som angavs när Sequence-objektet skapades.

Exempel 1:

for (i in Sequence(5, 12))
{
	arr[i] = 0;
}

Denna loop sätter elementen med index 5 till 12 i arrayen arr till 0. Variabeln i kommer alltså få värdet 5 första gången loopen körs, 6 nästa gång osv. Om man ser Sequence(5, 12) som ett objekt som har egenskaperna 5,6,7,8,9,10,11 och 12 fungerar denna loop alltså nästan precis som en den inbyggda for-in loopen i ECMAScript. Skillnaden är att i blir ett heltal i stället för en sträng. Dessutom kommer Sequence(1, 1000000) inte ta upp mer minne än Sequence(1,2). Skriver du Sequence(12,5) kommer styrvariabeln få värdena i omvänd ordning i stället.

Exempel 2:

var result = 0;
for (i in Sequence(1, 10))
{
	result = result + i;
}

Eftersom i alltid blir ett heltal, så kommer result att ha värdet (1+2+3+4+5+6+7+8+9+10):

55

inte värdet

“12345678910”

som man skulle fått om i hade varit ett värde av typen String. Plus-operatorn (+) utför nämligen sträng-konkatenering i ECMAScript om endera ledet är av typen sträng.

Sequence-konstruktorn

Du kan skapa nya Sequence-objekt genom att använda Sequence-konstruktorn. Att ett Sequence-objekt går från heltalet start till heltalet end innebär att den har egenskaper med namnen start, start+1, start+2, … end-1, end.

Exempel:

var mySequence = new Sequence(1, 3);

resulterar i att ett nytt objekt med egenskaperna 1, 2 och 3 skapas. Dessa egenskaper har alla inledningsvis värdet undefined.

Du kan lagra värden i dessa egenskaper, men inte i egenskaper med något annat namn än 1, 2 och 3.

mySequence[1] = "hej";
sResult = mySequence[1];
mySequence[0] = "hallå";
sResult += ", " + mySequence[0];

Det första anropet till alert kommer att tilldela sResult texten “hej”. Det andra anropet kommer däremot att generera texten “undefined” eftersom man inte kan skapa nya egenskaper i Sequence-objekt utöver de som angavs vid det tillfälle då sekvensen konstruerades.

new Sequence(end)

Skapar ett nytt Sequence-objekt som går från 0 till end. Om end inte är ett heltal, avrundas det nedåt till närmsta heltal.

new Sequence(start, end)

Skapar ett nytt Sequence-objekt som går från start till end. Om någon av parametrarna inte är ett heltal, avrundas den nedåt till närmsta heltal.

Om start är större än end, enumereras egenskaperna i omvänd ordning:

var s = "";
for(i in Sequence(3, 1))
{
s += i + " ";
}
s += "Takeoff!";
sResult = s;

Skriptet ovan kommer att tilldela sResult texten “3 2 1 Takeoff!”.

Sequence(…)

När Sequence-konstruktorn anropas som en funktion skapas ett nytt Sequence-objekt precis som om du hade använt new.

Sequence-prototypen

Sequence-prototypen har inga särskilda egenskaper.

Timer-objekt

Timer-objekt

Timer-objekt har ett par funktioner som du kan använda för att få reda på hur lång och när en viss tid har gått i skript.

Exempel på timer med 1 minuts intervall:

var myTimer;
if(myTimer == undefined)
   myTimer = new Timer(60*1000);

if(mytimer.timeout())
{
   sResult = "60 seconds gone";
   myTimer.start(60*1000);
}

Egenskaper i Timer-objekt

Timer-objekt har inga särskilda egenskaper.

Events i Timer-objekt

Ett Timer-objekt har ett event man kan fånga upp i sitt skript.

onTimeout

Detta event kommer när Timer-objektet har kört den fördefinierade tiden.

Exempel:

var myTimer;
if(myTimer == undefined)
   myTimer = new Timer(60*1000);

myTimer.onTimeout = function()
{
   sResult = "60 seconds gone";
}

Att använda ett event i stället för timeout()-metoden har fördelen att den bara kallas på en gång utan nöd för en edge-boolean som bara hade gjort koden mer stökig.

En timer kan också bli uppsatt att automatiskt vara cyklisk. Detta är mer precist än att starta om timern manuellt eftersom omstarten inte kommer vara knuten till skript-intervallet. Detta är endast användbart om man använder events eftersom timern tekniskt sett bara är ”timed out” i en väldigt kort stund, så timeout()-metoden kommer troligtvis missa det.

Exempel:

//Booleanen i timerns konstruktor indikerar
//att den är cyklisk
var myTimer;
if(myTimer == undefined)
myTimer = new Timer(60*1000, true);
myTimer.onTimeout = function()
{
sResult = "60 seconds gone";
}

Det här exemplet är funktionabelt identisk med det första exemplet, men använder events i stället för timeout()-metoden.

Timer-konstruktorn

new Timer()

Skapar ett nytt tomt Timer-objekt.

new Timer(milliSec)

Skapar ett nytt Timer-objekt och med angiven timeout.

new Timer(milliSec, cyclic)

Skapar ett nytt Timer-objekt med angiven timeout och huruvida den är cyklisk eller inte. En timer är som standard inte cyklisk.

new Timer(milliSec, cyclic, stopped)

Skapar ett nytt Timer-objekt med angiven timeout och huruvida den är cyklisk eller inte samt huruvida den skapas stoppad. En timer är som standard inte cyklisk och inte stoppad.

Timer-prototypen

Timer.prototype.checkInterval()

Startar om timern om inställd tid har gått och timern inte är stoppad och returnerar true om så är fallet.

Timer.prototype.checkInterval(milliSec)

Startar om timern om specificerad tid har gått timern inte är stoppad och returnerar true om så fallet.

Timer.prototype.elapsed()

Returnerar antal millisekunder som gått sen timern startades eller antal millisekunder som gått sedan timern startades och till och med att den stoppades om den är stoppad.

Timer.prototype.isRunning()

Returnerar true om timern löper och false om den är stoppad.

Timer.prototype.start()

Startar/startar om timern med inställd timeout.

Timer.prototype.start(milliSec)

Startar/startar om timern med specifierad tid som timeout.

Timer.prototype.stop()

Stoppar timern om den inte redan var stoppad. Returnerar det antal millisekunder som gått sedan timern startades.

Timer.prototype.timeout()

Kontrollerar om inställd tid har gått.

Timer.prototype.timeout(milliSec)

Kontrollerar om specificerad tid har gått.

Date-Objekt

Date-Objekt

För att hantera tidsangivelser i skriptspråket används objekt av typen Date. Internt lagrar Date-objektet tidpunkter som ett antal millisekunder sedan midnatt i början av den 1 januari 1970. För att få ut användbar information som t.ex. vilket årtal ett visst antal millisekunder motsvarar, finns ett antal operationer man kan utföra på Date-objekt.

Midnatt i början av den 1 januari 1970 kallas för epoken (eng. the epoch), eller ibland Unix-epoken eftersom Unix-operativsystem använder denna tidpunkt som utgångspunkt för tidsangivelser. Inom kronologi är en epok en tidpunkt som valts som startpunkt för en viss tidsskala. Händelser som inträffade vid en tidigare tidpunkt kan anges genom att räkna med negativa tal.

Datalagret i Ethiris innehåller ingen datatyp som direkt lagrar tidpunkter. Det bästa sättet att lagra en tidpunkt i datalagret är att använda en Double-variabel som innehåller antalet millisekunder sedan epoken. Om du vill utföra operationer på tidpunkten, skapar du ett Date-objekt utifrån Double-variabeln, gör önskade förändringar, och sparar sedan tillbaka Date-objektet till variabeln.

Exempel:

var date = new Date(StartTime);
date.setYear(2010);
StartTime = date;

I exemplet förutsätter vi att variabeln StartTime innehåller en tidpunkt och vi vill justera årtalet I denna tidpunkt till 2010 utan att ändra något annat i tidpunkten.

Egenskaper i Date-objektet

Date-objekt har inga särskilda egenskaper.

Date-konstruktorn

new Date()

För att skapa ett nytt Date-objekt skriver du

var myDate = new Date();

Det är lämpligt att spara undan det nya Date-objektet någonstans, i det här fallet i variabeln myDate. Det nya objektet kommer att innehålla dagens datum och nuvarande tidpunkt.

När du använder Date-konstruktorn för att skapa ett nytt Date-objekt och inte skickar några parametrar till konstruktorn, så skapas ett Date-objekt som innehåller dagens datum och nuvarande tidpunkt.

new Date(value)

För att skapa ett nytt Date-objekt som representerar ett visst antal millisekunder efter epoken anropar du konstruktorn med en parameter som inte är en sträng.

var anotherDate = new Date(1234151251211);

Om parametern är en sträng komer tiden att läsas från den. Strängen måste vara i något av följande format:

ISO-standard – ”YYYY-MM-DD HH:mm:ss.zzz”

ISO 8601-1:2019 – ”YYYY-MM-DDTHH:mm:ssZ”

Compact format – ”YYYYMMDDHHmmsszzz”

Amerikansk standard - ” [Day] Mon DD YYYY HH:mm:ss.zzz”

Där [Day] ignoreras och kan uteslutas, den beskriver namet på veckdagen med tre bokstäver, t.ex. ”Wed”. Mon är namnet på månaden med tre bokstäver t.ex. ”Oct”. YYYY är årtalet med fyra siffror, MM är månadens nummer med två siffror, DD är datumet I månaden med två siffror, HH, mm och ss är timmar, minuter resp. sekunder med två siffror och slutligen zzz är millisekunder med tre siffror.

var someDate = new Date("2006-10-11 13:21:39.168");

The Date constructor which takes a string is compatible with the function Date.prototype.toString(). This means that Date objects can be converted into strings and back again without losing any information.

new Date(year, month[, date[, hours[, minutes[, seconds[, ms]]]]])

Du kan även ange minst två parametrar till Date-konstruktorn för att skapa ett Date-objekt som representerar en viss tidpunkt. De parametrar du utelämnar får värdet 0.

Följande skript skapar ett Date-objekt som innehåller tidpunkten för julafton 1963. Det visar sig vara en tisdag.

var christmas1963 = new Date(1963, 12, 24);
Debug.Print(christmas1963);

Date()

Om Date-konstruktorn anropas som en funktion, returneras en sträng som innehåller dagens datum. Alla parametrar ignoreras.

Observera

Glöm alltså inte att skriva new Date(…) om du avser att skapa ett nytt Date-objekt. Om du utelämnar new kommer alltid en sträng innehållande dagens datum att skapas, oavsett vilka parametrar du skickar in.

Date.parse(string)

Funktionen Date.parse() omvandlar sitt argument till en sträng och försöker tolka strängen som en tidsangivelse i lokal tid i något av följande format:

ISO-standard – ”YYYY-MM-DD HH:mm:ss.zzz”

Compakt format – ”YYYYMMDDHHmmsszzz”

Amerikansk standard - ” [Day] Mon DD YYYY HH:mm:ss.zzz”

Där [Day] ignoreras och kan uteslutas, den beskriver namet på veckdagen med tre bokstäver, t.ex. ”Wed”. Mon är namnet på månaden med tre bokstäver t.ex. ”Oct”. YYYY är årtalet med fyra siffror, MM är månadens nummer med två siffror, DD är datumet i månaden med två siffror, HH, mm och ss är timmar, minuter resp. sekunder med två siffror och slutligen zzz är millisekunder med tre siffror.

Funktionen returnerar sedan ett tal som innehåler den tidpunkten uttryckt som ett antal millisekunder sedan epoken.

Date.parseUTC(string)

Funktionen Date.parse() omvandlar sitt argument till en sträng och försöker tolka strängen som en tidsangivelse i UTC tid i något av följande format:

ISO-standard – ”YYYY-MM-DD HH:mm:ss.zzz”

Compakt format – ”YYYYMMDDHHmmsszzz”

Amerikansk standard - ” [Day] Mon DD YYYY HH:mm:ss.zzz”

Där [Day] ignoreras och kan uteslutas, den beskriver namet på veckdagen med tre bokstäver, t.ex. ”Wed”. Mon är namnet på månaden med tre bokstäver t.ex. ”Oct”. YYYY är årtalet med fyra siffror, MM är månadens nummer med två siffror, DD är datumet i månaden med två siffror, HH, mm och ss är timmar, minuter resp. sekunder med två siffror och slutligen zzz är millisekunder med tre siffror.

Funktionen returnerar sedan ett tal som innehåler den tidpunkten uttryckt som ett antal millisekunder sedan epoken.

Date-prototypen

Date.prototype.toString([format[, timezone]])

Datum-objekt kan enkelt omvandlas till strängar. Följande anrop omvandlar myDate till en sträng och visar den i debug fönstret.

Debug.Print (myDate.toString());

Du kan förse toString() med en eller två valbara parametrar för att åstadkomma resultatet du söker. Den första valbara parametern format specificerar formatet på resultatsträngen:

Om format är ”compact” blir resultatet en sträng i kompakt format: ”YYYYMMDDHHmmsszzz”.

Om format är ”long” blir resultatet en sträng i amerikanskt standardformat: ”Day Mon DD YYYY HH:mm:ss.zzz”.

Om format har något annat värde, inklusive inget värde, blir resultatet en sträng i ISO format: ”YYYY-MM-DD HH:mm:ss.zzz”.

Date-konstruktorn som tar en sträng är kompatibel med funktionen Date.prototype.toString(). Detta innebär att Date-objekt kan omvandlas till och från strängar utan förlust av information.

Den andra valbara parametern timezone specificerar vilket tidsformat som ska användas vid konvertering, om värdet “utc” är angivet används standarden “Coordinated Universal Time”, alla andra värden, inklusive utelämning av värdet, resulterar i lokal tid.

Date.prototype.toDateString()

Returnerar datum-delen av Date-objektet som en sträng. Anropet

myDate.toDateString()

skulle returnera en sträng liknande “Mon Jul 22 2024”

Date.prototype.toTimeString()

Returnerar tid-delen av Date-objektet som en sträng.

myDate.toTimeString()

skulle returnera en sträng liknande “13:21:39.168”

Date.prototype.toUTCString()

Returnerar en sträng från Date-objektet i UTC tid. Generar samma värde som toString() gör utan parametrar.

Date.prototype.toLocaleDateString()

Returnerar en sträng från Date-objektet som innehåller datumdelen. Systemets regionsformat används.

myDate.toLocaleDateString()

skulle returnera en sträng liknande “2024-07-22”

Date.prototype.toLocaleString()

Returnerar en sträng från Date-objektet. Systemets plats används.

Date.prototype.toLocaleTimeString()

Returnerar en sträng från Date-objektet som innehåller tidsdelen. Systemets regionsformat används.

Date.prototype.getTimezoneOffset()

Returnerar skillnaden mellan lokal tid och UTC tid.

Exempel:

Om din tidszon är GMT+1 kommer -60 att returneras om vintertid gäller, eller -120 om sommartid gäller.

Date.prototype.valueOf()

Följande anrop omvandlar myDate till ett tal, nämligen antal millisekunder sedan epoken, och visar det i debug fönstret:

Debug.Print (myDate.valueOf());

Number-konstruktorn omvandlar sin parameter till ett tal när den anropas som en funktion. Följande skript är alltså ekvivalent med det föregående:

Debug.Print (Number(myDate));

Date.prototype.getTime()

Ett annat sätt att konvertera ett Date-objekt till ett nummer är att använda funktionen getTime().

myDate.getTime()

skulle returnera något liknande: 1160573057929.

Date.prototype.getYear(), Date.prototype.getMonth(), Date.prototype.getDay(), Date.prototype.getDayOfWeek(), Date.prototype.getHours(), Date.prototype.getMinutes(), Date.prototype.getSeconds(), Date.prototype.getMilliseconds(), Date.prototype.getUTCYear(), Date.prototype.getUTCMonth(), Date.prototype.getUTCDay(), Date.prototype.getUTCDayOfWeek(), Date.prototype.getUTCHours(), Date.prototype.getUTCMinutes(), Date.prototype.getUTCSeconds(), Date.prototype.getUTCMilliseconds()

Date-objekt har ett antal funktioner tillgängliga vars namn alla börjar på ”get”. Dessa används för att bryta ned Date-objektet i mindre tidsenheter.

Följande skript visar information om Date-objektet i debug fönstret:

// Skapa en sträng som innehåller informations om
// Date-objektet
var s = "Local date:\n";
s += "Year: " + myDate.getYear() + "\n";
s += "Month: " + myDate.getMonth() + "\n";
s += "Day: " + myDate.getDay() + "\n";
s += "Hours: " + myDate.getHours() + "\n";
s += "Minutes: " + myDate.getMinutes() + "\n";
s += "Seconds: " + myDate.getSeconds() + "\n";
s += "Milliseconds: " + myDate.getMilliseconds()+ "\n\n";
s += "UTC date:\n";
s += "Year: " + myDate.getUTCYear() + "\n";
s += "Month: " + myDate.getUTCMonth() + "\n";
s += "Day: " + myDate.getUTCDay() + "\n";
s += "Hours: " + myDate.getUTCHours() + "\n";
s += "Minutes: " + myDate.getUTCMinutes() + "\n";
s += "Seconds: " + myDate.getUTCSeconds() + "\n";
s += "Milliseconds: " + myDate.getUTCMilliseconds();
// Visa strängen i debug fönstret
Debug.Print(s);

Date.prototype.setTime()

Det går även att förändra vilket tidsvärde ett Date-objekt lagrar. Du kan välja att sätta tidpunkten som ett antal millisekunder sedan epoken genom att anropa setTime().

Följande exempel visar vilken tidpunkt som ligger 1 000 000 000 millisekunder efter epoken.

myDate.setTime(1e9);
Debug.Print(myDate);

1×109 skrivs i skriptspråket som 1e9. En miljard millisekunder efter epoken visar sig vara måndagen den 12 januari 1970 klockan 13:46:40.

Date.prototype.setYear(), Date.prototype.setMonth(), Date.prototype.setDay(), Date.prototype.setHours(), Date.prototype.setMinutes(), Date.prototype.setSeconds(), Date.prototype.setMilliseconds(), Date.prototype.setUTCYear(), Date.prototype.setUTCMonth(), Date.prototype.setUTCHours(), Date.prototype.setUTCMinutes(), Date.prototype.setUTCSeconds(), Date.prototype.setUTCMilliseconds()

Date-objekt har ett antal funktioner tillgängliga vars namn alla börjar på ”set”. Dessa används för att ändra någon del av Date-objektet.

Exampel:

// sätter året till 2010 och månaden till December
myDate.setYear(2010);
myDate.setMonth(12);
// det samma kan göras i UTC
myDate.setUTCYear(2010);
myDate.setUTCMonth(12);

File-objekt

File-objekt

File-objekt har ett par funktioner som du kan använda för att läsa och skriva till textfiler.

Exempel som läser innehållet från filen ”TestIn.txt”, och skriver innehållet till filen ”TestOut.txt”:

var fileIn  = new File("TestIn.txt", OPEN_ALWAYS);
var fileOut = new File("TestOut.txt", CREATE_ALWAYS);
fileOut.write(fileIn.read());

Egenskaper i File-objekt

File-objekt har inga särskilda egenskaper.

File-konstruktorn

new File(fileName, creationDisposition = OPEN_ALWAYS)

Skapar ett nytt File-objekt med angivet filnamn och någon av följande flaggor.

CREATE_NEW skapar en ny fil, misslyckas om filen redan finns.

CREATE_ALWAYS skapar en ny fil, finns den redan skrivs den över.

OPEN_EXISTING öppnar befintlig fil, misslyckas om den inte finns.

OPEN_ALWAYS öppnar filen, finns den inte skapas en ny.

TRUNCATE_EXISTING öppnar filen och trunkerar den så storleken blir 0 bytes, misslyckas om filen inte finns.

File-prototypen

File.prototype.atEnd()

Talar om huruvuda filpekaren står i slutet av filen (EOF).

File.prototype.close()

Stänger en öppen fil.

File.prototype.getSize()

Returnerar storleken på filen i bytes.

File.prototype.isOpen()

Talar om huruvida filen är öppen.

File.prototype.lastModification()

Returnerar datum och tid för senaste modifikation av filen i ett datumobjekt.

File.prototype.position()

Returnerar aktuell position av filpekaren relativt början på filen.

File.prototype.read([maxSizeToRead])

Läser all data från filen eller upp till maxSizeToRead bytes.

File.prototype.readLine()

Läser data från filen tills EOL påträffas eller 8192 bytes har lästs och returnerar strängen inklusive EOL tecknen. EOL är CR och/eller NL.

File.prototype.seek(relativePos[, reference = FILE_BEGIN])

Sätter filpekaren till positionen relativePos relativt referensen. reference kan vara FILE_BEGIN, FILE_CURRENT eller FILE_END. Anger du inte reference används FILE_BEGIN som referens. Metoden returnerar också aktuell filposition relativt filens början.

File.prototype.setFilePointer(reference[, relativePos = 0])

Sätter filpekaren till positionen relativePos relativt referense. reference kan vara FILE_BEGIN, FILE_CURRENT eller FILE_END. Anger du inte relativePos används 0 som relativePos, vilket innebär att filpekaren sätts filens början, står kvar där den står respektive sätts till slutet på filen. Metoden returnerar också aktuell filposition relativt filens början.

File.prototype.write(data)

Skriver data till aktuell position i filen.

Clients-objektet

Clients-objektet

Clients-objektet är ett hjälpobjekt som är tillgängligt från och med licensnivå Advanced. Objektet representerar ett antal Ethirisklienter och används för att skicka kommandon till en eller flera Ethiris Client.

Med hjälp av 4 olika ”filter” kan man skapa ett kommandoobjekt som i någon mening innehåller en dynamisk lista med önskade klienter. Ska man vara noga så innehåller kommandoobjekt ett filter som matchas mot alla anslutna Ethiris Client vid det tillfälle när ett visst kommando skickas. Kommandot skickas till samtliga anslutna klienter som passar in på filtret. De 4 filterna är: All, GetClientByAddress, GetClientByConfigName och GetClientByHostName. Dessa beskrivs nedan.

När man väl har sitt kommandoobjekt kan man skicka olika kommandon som t ex SelectView, ShowDynamicView, ShowPopupView etc. Dessa beskrivs också nedan.

Metoder i Clients-objektet

All()

Detta ”filter” används för att skapa ett kommandoobjekt där kommandon kommer att skickas till samtliga de Ethiris Client som för tillfället är uppkopplade mot Ethiris Servern. Observera att klienterna kan variera i takt med att klienter ansluter och kopplar ifrån.

Exempel:

var clients;
var oldTrigger;
if (clients == undefined)
{
// Get all clients
clients = Clients.All();
}
if (trigger && !oldTrigger)
{
// Reload configuration in all
// clients when ‘trigger’ is true
clients.ReloadConfiguration(true);
}
oldTrigger = Boolean(trigger);

Det här skriptet skapar ett kommandoobjekt för alla anslutna klienter och tilldelar den till variabeln clients. När trigger blir true skickas kommandot ReloadConfiguration(true) till alla de anslutna klienterna och forcerar på så sätt en omladdning av deras konfiguration.

GetClientByAddress(address)

Detta ”filter” används för att skapa ett kommandoobjekt där kommandon kommer att skickas till den Ethiris Client som är ansluten och kör på en dator med den IP-adress som skickades in som argument.

Exempel:

var clients;
var oldTrigger;
if (clients == undefined)
{
// Get specific client
clients = Clients.GetClientByAddress("192.168.31.123");
}
if (trigger && !oldTrigger)
{
// Show view 'View One' when trigger is true
clients.SelectView("View One");
}
oldTrigger = Boolean(trigger);

Det här skriptet skapar ett kommandoobjekt för alla anslutna klienter som har IP-adressen 192.168.31.123, vilket bara ska vara en klient. När trigger blir true skickas ett kommando för att välja in en vy som heter View One.

GetClientByConfigName(name)

Detta ”filter” används för att skapa ett kommandoobjekt där kommandon kommer att skickas till de Ethiris Client som är anslutna och kör en konfiguration med namnet som skickas in som argument.

Exempel:

// Get clients running ‘Test’ conf
clients = Clients.GetClientByConfigName("Test");

GetClientByHostName(name)

Detta ”filter” används för att skapa ett kommandoobjekt där kommandon kommer att skickas till den Ethiris Client som är ansluten och kör på en dator med namnet som skickades in som argument.

Exempel:

// Get client on host ‘Chaotic’
clients = Clients.GetClientByHostName("Chaotic");

Metoder i ett kommandoobjekt

När man väl har skapat ett kommandoobjekt för att skicka kommandon till en eller flera klienter så finns det olika kommandon som man kan skicka till klienterna. Dessa beskrivs nedan.

För varje kommando som skickas får man ett tillhörande Event som heter onCommandCompleted som innehåller information om bl.a. resultatet av kommandot.

SelectView(viewName [, sectionName])

Denna metod används för att välja in en vy på de klienter som matchar filtret i kommandoobjektet.

viewName är obligatoriskt och är namnet på den vy som man vill välja in.

sectionName är valfritt att skicka med som argument. Det är namnet på den sektion där den önskade vyn är definierad.

Returvärde är ett transaktionsobjekt som i sin tur innehåller transaktionsID och antal klienter som kommandot skickades till. Transaktionsobjektet beskrivs lite senare i manualen. Om man inte bryr sig om vare sig transaktionsID eller det antal klienter som kommandot skickades till behöver man inte ta hand om returvärdet från metoden.

Exempel:

// Select view
trans = clients.SelectView("MyView", "MySection");

SelectSection(sectionName [, viewName])

Denna metod används för att välja in en sektion på de klienter som matchar filtret i kommandoobjektet.

sectionName är obligatoriskt och är namnet på den sektion som man vill välja in.

viewName är valfritt att skicka med som argument. Det är namnet på en vy som man vill passa på att välja in. En eventuell vy måste finnas definierad i sektionen som angetts i argument nummer 1.

Returvärde är ett transaktionsobjekt.

Exempel:

// Select section
// We don’t care about the transaction object
clients.SelectSection("MySection");

ShowDynamicView(monitor [, cameras])

Denna metod används för att öppna en dynamisk livevy på de klienter som matchar filtret i kommandoobjektet. Livevyn blir alltid maximerad på den skärm som man väljer.

monitor är obligatoriskt och ska vara en siffra mellan 1 – 8 som anger vilken skärm som livevyn ska öppnas på. Via denna metod kan maximalt ett fönster per skärm vara öppet i taget. Om fönstret redan är öppet när kommandot skickas med argumentet cameras kommer innehållet i fönstret att bytas ut mot de nya kamerorna.

Cameras är valfritt. Om detta argument utesluts kommer det dynamiska fönstret på vald skärm i stället att stängas. När argumentet cameras används ska det vara en vektor (array) med en eller flera kameror. Varje element i vektorn representerar en kamera. Varje element kan representera en kamera på ett av tre olika sätt; Kameraobjekt (kamerans skriptnamn), KameraID eller Kameranamn (kamerans namn i klienten). Observera att man kan ha ”luckor” i vektorn vilket innebär att motsvarande kameravy blir tom.

T.ex. vektorn [ ”Cam1”, ”Cam2”, , ”Cam4”, , ”Cam6” ] skapar en vy med 6 kameravyer varav två av dem är tomma.

Returvärde är ett transaktionsobjekt.

Exempel:

// Show dynamic view with 3 cameras on monitor 2
// Camera 1 is a camera object
// Camera 2 is by ID
// Camera 3 is by name in client
clients.ShowDynamicView(2, [ Door, Garage.ID, "Reception" ]);

Observera hakparenteserna som omger kamerorna ’[’ respektive ’]’. Dessa skapar en vektor med, i detta fall, tre element.

ShowPopupView(popupName [, viewName [, cameras[, focusCamera]]])

Denna metod används för att öppna ett fördefinierat popupfönster på de klienter som matchar filtret i kommandoobjektet.

popupName är obligatoriskt och ska vara namnet på ett popupfönster som finns fördefinierat i klientens konfiguration. I popupfönstrets definition ingår vilken skärm det ska visas på samt storlek och position.

viewName är valfritt att skicka med som argument. Om varken detta eller cameras skickas in som argument kommer popupfönstret att stängas i klienten. Om viewName skickas in ska det vara namnet på en fördefinierad klientvy i klientens konfiguration. Denna vy kommer att visas i popupfönstret. Popupfönstret kommer att öppnas om det inte redan är öppet. Observera att den angivna vyn kan ha flera kameravyer som var och en både kan vara odefinierade eller ha ett definierat innehåll som t ex att en livekamera ska visas.

cameras är också valfritt. Det är en vektor (array) med en eller flera kameror på samma sätt som för ShowDynamicView. Om cameras inte skickas med så kommer antingen vyn med namnet viewName att visas (om viewName skickas in) eller så kommer popupfönstret att stängas (om vare sig viewName eller cameras skickas in). Om cameras skickas in så kommer kamerorna i vektorn att visas på följande sätt: Om viewName också skickas in kommer kamerorna att fyllas på i de kameravyer som inte är definierade, d v s de som är tomma. På så sätt kan man blanda fördefinierade kameror i en vy med dynamiska kameror via vektorn cameras. Om inte viewName skickas in kommer kamerorna att visas i en automatiskt skapad vy med lagom många kameravyer, ungefär som i kommandot ShowDynamicView med den skillnaden att fönstret är fördefinierat.

focusCamera är också valfritt. Är den kamera som skall ha fokus (grön rektangel runt kameravyn) i det popupfönster som skapas. Om ingen anges, blir det första kameranvyn som får fokus.

Returvärde är ett transaktionsobjekt.

Exempel:

// Show popup view
clients.ShowPopupView("PopWin", "MyView", [ Door ]);

AddCamerasToPopupView(popupName [, cameras[, focusCamera]]])

Denna metod används för att lägga till kameror i ett popupfönster som redan visas på de klienter som matchar filtret i kommandoobjektet. Om en klientvy användes när popup-fönstret öppnades, kommer denna att respekteras. Om inte kommer layouten att dynamiskt anpassa sig till antalet kameror som skall visas.

Om inte popup-fönstret redan visas, så kommer denna metod att visa popup-fönstret.

popupName är obligatoriskt och ska vara namnet på ett popupfönster som finns fördefinierat i klientens konfiguration. I popupfönstrets definition ingår vilken skärm det ska visas på samt storlek och position.

cameras är en vektor (array) med en eller flera kameror på samma sätt som för ShowPopupView. Kamerorna i vektorn kommer att läggas till de kameror som för närvarande visas. Om någon av kamerorna redan visas i popup-fönstret kommer det inte att bli dubbletter, utan de kommer i stället att ignoreras och inte läggas till i popup-fönstret.

focusCamera är valfritt. Är den kamera som skall ha fokus (grön rektangel runt kameravyn) i det popupfönster som visas. Om ingen anges, blir det första kameranvyn som får fokus.

Returvärde är ett transaktionsobjekt.

Exempel:

// Add camera to already showing popup
clients.AddCamerasToPopupView("PopWin", [ Garage ]);

RemoveCamerasFromPopupView(popupName [, cameras[, focusCamera [, closeIfEmpty]]]])

Denna metod används för att ta bort kameror från ett popupfönster som redan visas på de klienter som matchar filtret i kommandoobjektet. Om en klientvy användes när popup-fönstret öppnades, kommer denna att respekteras. Om inte kommer layouten att dynamiskt anpassa sig till antalet kameror som skall visas.

popupName är obligatoriskt och ska vara namnet på ett popupfönster som finns fördefinierat i klientens konfiguration. I popupfönstrets definition ingår vilken skärm det ska visas på samt storlek och position.

cameras är en vektor (array) med en eller flera kameror på samma sätt som för ShowPopupView. Kamerorna i vektorn kommer att tas bort från de kameror som visas för närvarande. Om detta resulterar i att alla kameror tagits bort, kommer popupfönstret att fortsätta vara öppet, men utan att visa några kameror.

focusCamera är valfritt. Är den kamera som skall ha fokus (grön rektangel runt kameravyn) i det popupfönster som visas. Om ingen anges, blir det första kameranvyn som får fokus.

closeIfEmpty är valfritt. Är den sann kommer popupfönstret att stängas om där inte finns några kameror kvar att visa när metoden utförts. Annars så lämnas popupfönstret öppet utan några kameror, vilket är standard.

Returvärde är ett transaktionsobjekt.

Exempel:

// Remove camera from already showing popup
clients.RemoveCamerasFromPopupView("PopWin", [ Garage ]);

ShowInstantReplayView(monitor|popupName [, camera [, ]])

Denna metod används för att öppna (eller stänga) ett fönster med en instant replay-vy.

monitor|popupName är obligatoriskt och ska antingen vara namnet på ett popupfönster som finns fördefinierat i klientens konfiguration eller en siffra som motsvarar den monitor du vill visa fönstret på. Giltiga värden är:

-1 – visa fönstret på samma skärm som Ethiris Clientens huvudfönster ligger på.

0 – visa i standard live-panelen.

1 - 8 – visa på den skärm som motsvarar numret. Högsta giltiga värde är det antal skärmar som är anslutna till klientdatorn.

Om du bara anger denna parameter, kommer det instant replay-fönster att stängas som parametern refererar till.

camera är valfritt. Det är den kamera du vill visa Instant replay för. Antag att du har en kamera som heter Camera i din serverkonfiguration. Du kan ange kameran på 3 olika sätt:

Genom att ange kameraobjektet i skriptet: Camera

Genom att ange kamerans id: Camera.ID

Genom att ange kamerans namn i klientkonfigurationen: ”

är valfritt. Detta är den initiala instant replay-tiden som kommer att användas. Om du inte anger något värde, används det senaste värdet för den kameran eller 15s om värdet aldrig har ändrats eller Tid före för händelsestyrd inspelning om den är mindre än 15s.

Returvärde är ett transaktionsobjekt.

Exempel:

// Show instant replay view with camera Camera in
// popup window PopWin.
// Use default instant replay time
clients.ShowInstantReplayView("PopWin", Camera);
// Show instant replay view with camera Camera on
// same monitor as Ethiris main window
// Use instant replay time of 30s
clients.ShowInstantReplayView(0, Camera.ID, 30);
// Close instant replay view on
// popup window PopWin.
clients.ShowInstantReplayView("PopWin");

ReloadConfiguration([forceReload])

Denna metod används för att ladda om konfigurationen på de klienter som matchar filtret i kommandoobjektet.

forceReload är valfritt och ska vara ett boolskt värde, dvs. true eller false. Nu är det false som standard så det är bara meningsfullt att skicka in true. Om man inte forcerar omladdning av konfigurationen innebär det att klienten själv avgör om konfigurationen behöver laddas om. Det gör den om konfigurationen har ändrats. Om man väljer att forcera omladdning så kommer klienten att ladda om konfigurationen vare sig den behöver eller inte.

Returvärde är ett transaktionsobjekt.

Exempel:

// Reload configuration
clients.ReloadConfiguration();

PlaySound(soundName, [stop])

Denna metod används för att starta uppspelning av ljud i de klienter som matchar filtret i kommandoobjektet.

soundName är namnet på ljudet som är definierat i klientkonfigurationen. Om ljudet har optionen Loopa vald, kommer ljudet att spelas om och om igen tills ett stoppkommando skickas. Annars kommer ljudet att spelas upp en gång. Notera att skriptet exekverar om och om igen. Om PlaySound-kommandot exekveras för varje varv i skriptet kommer ljudet att spelas upp för varje skriptvarv. Därför rekommenderas att flankdetektering används som i följande exempel.

stop är valfritt och ska vara ett boolskt värde, dvs. true eller false. Nu är det false som standard så det är bara meningsfullt att skicka in true. Om du inte skickar in ett värde så kommer ljudet att spelas upp. Om du skickar in true så kommer uppspelningen av ljudet att stoppas.

Returvärde är ett transaktionsobjekt.

Exempel:

// Play sound on motion in front of 'FenceCam'
var client = Clients.GetClientByHostName("Chaotic");
var edgePlaySound;
if (FenceCam.MotCars.Motion && !edgePlaySound)
client.PlaySound("CarSound");
edgePlaySound = FenceCam.MotCars.Motion;

StopSound(soundName)

Denna metod används för att stoppa uppspelning av ett ljud i de klienter som matchar filtret i kommandoobjektet.

soundName är namnet på ljudet som är definierat i klientkonfigurationen. Detta kommando används vanligen när ljudet är i loop-läge.

Returvärde är ett transaktionsobjekt.

Exempel:

// Stop sound using a push button (‘buttonStopSound’)
var client = Clients.GetClientByHostName("Chaotic");
var edgeStopSound;
if (buttonStopSound && !edgeStopSound)
client.StopSound("CarSound");
edgeStopSound = Boolean(buttonStopSound);

LoadCamerasInPlayerByTimestamp(timestamp, [cameras])

Denna metod används för att ladda en grupp kameror i klienten’s videospelare.

timestamp är en sträng som representerar det datum och den tid du vill att videospelaren ska börja på.

cameras är en array med en eller flera kameror att ladda.

Det går att använda vilken som helst eller båda parametrarna. Om timestamp inte används så kommer videospelaren att ladda kamerorna på den tid den står på just nu. Om cameras inte används så kommer videospelaren gå till den specificerade tiden med aktuella kameror.

Returvärde är ett transaktions-objekt.

Exempel:

// Tre olika sätt att öppna kameror i klienten
var client = Clients.GetClientByHostName("Chaotic");
client.LoadCamerasInPlayerByTimestamp(["Camera 2","Camera 3"]);
client.LoadCamerasInPlayerByTimestamp("2012-08-24 10:30:00");
client.LoadCamerasInPlayerByTimestamp(("2013-03-27 14:45:00", ["Camera 4"]);

StartPlayer()

Denna metod används för att starta videospelaren i klienten.

Returvärde är ett transaktions-objekt.

Exempel:

// Starta Videospelaren
var client = Clients.GetClientByHostName("Chaotic");
client.StartPlayer();

PausePlayer()

Denna metod används för att pausa videospelaren i klienten.

Returvärde är ett transaktions-objekt.

Exempel:

// Pausa Videospelaren
var client = Clients.GetClientByHostName("Chaotic");
client.PausePlayer();

MoveToNextRecording()

Denna metod används för att söka framåt till nästa tillgängliga inspelning för aktuellt laddade kameror.

Returvärde är ett transaktions-objekt.

Exempel:

// Sök till nästa inspelning
var client = Clients.GetClientByHostName("Chaotic");
client.MoveToNextRecording();

MoveToPrevRecording ()

Denna metod används för att söka bakåt till föregående tillgängliga inspelning för aktuellt laddade kameror.

Returvärde är ett transaktions-objekt.

Example:

// Sök till föregående inspelning
var client = Clients.GetClientByHostName("Chaotic");
client.MoveToPrevRecording();

GetDisplayedCameras()

Denna metod används för att få en uppdaterad lista med kameror som visas i klienten. Denna lista kommer att skickas genom att nyttja onDisplayedCameras händelsen.

Exempel:

// Get Cameras displayed in the Client
clients.GetDisplayedCameras();

ShowVideoWallMonitor (popupName [, VideoWall object , monitor])

Denna metod används för att visa en viss monitor på en videovägg i ett specificerat popup-fönster. Genom detta kommando kan du dynamisk visa videoväggsmonitorer på skärmar kopplade till en klient.

popupName är obligatoriskt och ska vara namnet på ett popupfönster som finns fördefinierat i klientens konfiguration. I popupfönstrets definition ingår vilken skärm det ska visas på samt storlek och position.

VideoWall object är valfritt att skicka med som argument. Anger du inte ett videoväggsobjekt här, kommer popup-fönstret att stängas. Om du anger ett videoväggsobjekt här, måste du också ange monitor.

monitor måste anges om VideoWall object anges. Ange en siffra som motsvarar den monitor på videoväggen du vill visa.

Returvärde är ett transaktionsobjekt.

Exempel:

// Show video wall monitor
clients. ShowVideoWallMonitor("PopWin", VideoWall2, 1);

Events i Clients-objektet

Det finns tre olika event som man kan fånga upp i sitt skript. Gemensamt för alla tre är att man får tillgång till ett event-objekt som har ett antal egenskaper på sig. Vilka egenskaper som finns skiljer mellan de tre eventen.

onConnect

Detta event kommer när en Ethiris Client ansluter till server och har slutfört laddningen av sin konfiguration och är redo att ta emot kommandon för fjärrstyrning.

Exempel:

Clients.onConnect = function(event)
{
sResult = event.HostName + " - ";
sResult += event.ConfigurationName;
}

Exemplet kommer att tilldela sResult namnet på den dator där klienten kör som har kopplat upp sig och dessutom namnet på den konfiguration som klienten kör.

Följande egenskaper är tillgängliga på event-objektet:

IpAddress innehåller IP-adressen till den dator där klienten som kopplade upp sig kör.

HostName innehåller namnet på den dator där klienten som kopplade upp sig kör.

ConfigurationName innehåller namnet på den konfiguration som den uppkopplade klienten kör.

ClientType innehåller ett värde som talar om vilken typ av klient som har kopplat upp sig. Möjliga värden finns som konstanter direkt på Clients-objektet. Dessa är ETHIRIS_ADMIN, ETHIRIS_CLIENT, ETHIRIS_ACTIVEX_VIEWER, ETHIRIS_MOBILE_CLIENT och WIDEQUICK_CLIENT.

Connected innehåller true om klienten är uppkopplad och false om den inte är uppkopplad.

onDisconnect

Detta event kommer när en Ethiris Client kopplar ifrån servern.

Exempel:

Clients.onDisconnect = function(event)
{
sResult = event.HostName + " - ";
sResult += event.ConfigurationName;
}

Exemplet kommer att tilldela sResult namnet på den dator där klienten körde som har kopplat ifrån och dessutom namnet på den konfiguration som klienten körde.

Egenskaperna på event-objektet är precis desamma som för onConnect som beskrivits ovan.

onCommandCompleted

Detta event kommer när ett kommando har tagits emot och behandlats av en Ethiris Client. Man kan med fördel använda det för att kontrollera resultatet av kommandot.

Exempel:

Clients.onCommandCompleted = function(event)
{
sResult = event.TransactionID;
if (event.Result < Clients.RESULT_OK)
{
// Something went wrong...
}
}

Exemplet kommer att tilldela sResult transaktionsID för komandot. Sedan sker en kontroll att resultatet är OK. Läs mer om de olika resultatkoderna som kan förekomma under Konstanter nedan. Allmänt kan man säga att RESULT_OK har ett värde av 0. Ett negativt resultat indikerar ett fel. Ett positivt resultat indikerar en varning.

Följande egenskaper är tillgängliga på event-objektet:

IpAddress, HostName, ConfigurationName och ClientType är samma som ovan. Utöver dessa finns även:

TransactionID är ett löpnummer som innehåller aktuellt transaktionsID. Detta ska stämma överens med det ID som returnerades i Transaktions-objektet när kommandot skickades.

Result innehåller ett värde för resultatet av kommandot. Se nedan för en lista över möjliga värden.

onButtonPressed

Detta event kommer när en användare klickar på en knapp i en kameravy i klienten. Eventet kommer oavsett om en variabel är knuten till knappens klick-händelse eller inte. Fördelen med detta event, är att man i skript får reda på i vilken klient knappen visas som användaren har klickat på. Detta kan användas för att vidta olika åtgärder beroende på vilken klient användaren sitter vid.

Eventet kommer både när knappen trycks ner och när den släpps upp.

Exempel:

Clients.onButtonPressed = function(event)
{
//Do something
}

Följande egenskaper är tillgängliga på event-objektet:

IpAddress, HostName, ConfigurationName och ClientType är samma som ovan. Utöver dessa finns även:

ButtonName är den text som angivits för knappen.

Camera är ett kameraobjekt för den kamera som visas i vyn där knappen visas.

CameraID är id för den kamera som visas i vyn där knappen visas.

CameraName är namnet i servern på den kamera som visas i vyn där knappen visas.

Name är namnet på klienten under Anslutna klienter.

Pressed är true om knappen tryckts in och false om den släppts upp.

ViewName är namnet på den vy i vilken knappen ligger.

onViewClicked

Detta event kommer när en användare klickar någonstans i en kameravy i klienten. Fördelen med detta event, är att man i skript får reda på i vilken klient användaren har klickat. Detta kan användas för att vidta olika åtgärder beroende på vilken klient användaren sitter vid.

Eventet kommer både när musknappen trycks ner och släpps upp.

Exempel:

Clients.onViewClicked = function(event)
{
//Do something
}

Följande egenskaper är tillgängliga på event-objektet:

IpAddress, HostName, ConfigurationName, ClientType, Camera, CameraID, CameraName, Name, Pressed och ViewName är samma som ovan. Utöver dessa finns även:

Cameras är en array med alla kameror som för närvarande visas i vyn.

ClientCameraNames är en array med klientens namn för alla kameror som för närvarande visas i vyn.

FrameTime är tidsstämpeln i kamerabilden som visas i den vy i klienten där användaren klickade.

ImageClickPositionX är x-koordinaten i den oskalade kamerabilden där användren klickade.

ImageClickPositionY är y-koordinaten i den skalade kamerabilden där användaren klickade.

ImageSizeX är bredden av den oskalade kamerabilden.

ImageSizeY är höjden av den oskalade kamerabilden.

MouseButton är en sträng som anger vilken musknapp användaren klickade på. Möjliga alternativ är Left, Middle respektive Right.

Panel är namnet på den panel i vilken användaren har klickat. Möjliga alternativ är Live respektive Player.

PanelSizeX är bredden på den aktuella panelen eller fönstret där vyn visas i klienten.

PanelSizeY är höjden på den aktuella panelen eller fönstret där vyn visas i klienten.

ViewClickPositionX är x-koordinaten i kameravyn där användaren klickat.

ViewClickPositionY är y-koordinaten i kameravyn där användaren klickat.

ViewName är namnet på den aktuella vyn i vilken användaren klickat.

ViewPositionX är x-koordinaten för vyns översta vänstra hörn i panelen.

ViewPositionY är y-koordinaten för vyns översta vänstra hörn i panelen.

ViewSizeX är bredden på vyn där användaren klickat.

ViewSizeY är höjden på vyn där användaren klickat.

onObjectClicked

Detta event kommer när en användare klickar på ett interaktionsobjekt någonstans i en live kameravy i klienten. Första gången när musknappen trycks ned och andra gången när musknappen släpps upp. Fördelen med detta event, är att man i skript får reda på information om objektet som användaren har klickat på, samt i vilken vy detta skett. För kompabilitet så sker även onButtonPressed eventet när det är en knapp som användaren klickat på.

Exempel:

Clients.onObjectClicked = function(event)
{
//Do something
}

Samma egenskaper som för onViewClicked är tillgängliga, samt följande nya egenskaper:

ObjectName är den text som angetts i textfältet för objektet, om en sådan kan anges. Tillgängligt för Button (Knapp), Label (Textfält) och Phone (Telefon), övriga har inte denna egenskap.

ObjectType är vilken typ av interaktionsobjekt som man har tryckt på. Kan vara en av följande: Button (Knapp), Picture (Bild), LED (Lysdiod), Label (Textfält), Door (Dörr), Camera (Kamera) och Phone (Telefon).

onPlayerLoaded

Detta event kommer när en eller flera kameror laddas i playern.

Exempel:

Clients.onPlayerLoaded = function(event)
{
//Do something
}

Följande egenskaper är tillgängliga på event-objektet:

IpAddress, HostName, ConfigurationName, ClientType, Name och ViewName är samma som ovan. Utöver dessa finns även:

Cameras en lista av kameror som laddats i playern. Observera att är kameror som finns i serverkonfigurationen vilket alltså betyder att om en virtuell kamera laddas i playern, så motsvarar det källkameran i servern, d.v.s. 360-kameran.

Time är tidsstämpeln för tidslinjerna i playern. Det innebär att kamerabildernas tidsstämpel kan skilja sig något från denna tid.

onPlayerTime

Detta event kommer när tiden ändras för tidslinjerna eller status för playern ändras i playern. Status för playern är exempelvis om playern spelar upp eller står i paus.

Exempel:

Clients.onPlayerTime = function(event)
{
//Do something
}

Följande egenskaper är tillgängliga på event-objektet:

IpAddress, HostName, ConfigurationName, ClientType, Name och ViewName är samma som ovan. Utöver dessa finns även:

PlayerState är status för uppspelningen i playern. Möjliga alternativ är Pause och Play.

Time är tidsstämpeln för tidslinjerna i playern. Det innebär att kamerabildernas tidsstämpel kan skilja sig något från denna tid.

onDisplayedCameras

Detta event kommer när man kallar det med GetDisplayedCameras() alternativt när en förändring av vilka kameror som visas i klienten sker.

Exempel:

Clients.onDisplayedCameras = function(event)
{
for(var j in event["ClientCameraNames"])
{
var s = "Camera Displayed: "
s += event["ClientCameraNames"][j];
Debug.Print(s);
}
}

Följande egenskaper är tillgängliga på event-objektet:

IpAddress, HostName, ConfigurationName, ClientType och Name är samma som ovan. Utöver dessa finns även:

Cameras är en array med alla kameror som för närvarande visas.

ClientCameraNames innehåller namnen på visade kameror.

SelectedCameraID innehåller KameraID för den just nu valda kameran.

SelectedClientCameraName innehåller klientens kamera namn, detta kan skilja från det namn kameran har i serverkonfigurationen, för den just nu valda kameran.

Konstanter i Clients-objektet

Klienttyper

Dessa konstanter används i eventen onConnect och onDisconnect för egenskapen ClientType på event-objektet.

ETHIRIS_ADMIN - 1

ETHIRIS_CLIENT - 2

Reserved - 3

ETHIRIS_ACTIVEX_VIEWER - 4

ETHIRIS_MOBILE_CLIENT - 5

WIDEQUICK_CLIENT - 6

Resultat

Dessa konstanter används i eventet onCommandCompleted för egenskapen Result på event-objektet. De tre första konstanterna i listan är endast varningar vilket innebär att kommandot har genomförts så gott det går, men med vissa brister. T ex om en av kamerorna saknas såkommer resterande kameror att visas och den saknade kameran kommer att indikeras med Kamera saknas i kameravyn.

Konstanterna efter RESULT_OK är att betrakta som fel, vilket innebär att kommandot inte kan utföras.

RESULT_VIEW_NOT_FOUND – 3. Vynamnet som skickats in som argument finns inte i klientens konfiguration.

RESULT_CAMERA_NOT_FOUND – 2. En av kamerorna som skickats in som argument för cameras finns inte i klientens konfiguration.

RESULT_WILL_RELOAD – 1. Gäller för kommandot ReloadConfiguration och innebär att klienten har detekterat att dess konfiguration har blivit uppdaterad och att klienten kommer att ladda om konfigurationen.

RESULT_OK - 0. Kommandot har blivit utfört av klienten utan problem.

RESULT_NO_COMMAND – -1. Reserverat för framtida bruk. Detta ska inte kunna inträffa.

RESULT_MISFORMED_COMMAND – -2. Reserverat för framtida bruk. Detta ska inte kunna inträffa.

RESULT_UNKNOWN_COMMAND – -3. Reserverat för framtida bruk. Detta ska inte kunna inträffa.

RESULT_POPUPWINDOW_MISSING – -4. Argumentet popupName saknas eller innehåller ett namn vars motsvarande popupfönster inte finns i klientens konfiguration. Det gäller för kommandot ShowPopupView.

RESULT_MONITOR_MISSING – -5. Argumentet monitor saknas eller innehåller ett värde som inte motsvarar en skärm som finns.

RESULT_SECTION_MISSING – -6. Argumentet sectionName saknas eller innehåller ett namn vars motsvarande sektion inte finns i klientens konfiguration.

RESULT_VIEW_MISSING – -7. Argumentet viewName saknas eller innehåller ett namn vars motsvarande klientvy inte finns i klientens konfiguration.

RESULT_SOUND_MISSING – -8. Argumentet soundName saknas eller innehåller ett namn vars motsvarande ljud inte finns i klientens konfiguration.

RESULT_VIDEOWALL _MISSING – -9. Argumentet videoWall saknas eller innehåller ett videoväggsobjekt som inte finns i serverns konfiguration.

RESULT_VIDEOWALL_MONITOR_MISSING– -10. Argumentet monitor saknas eller innehåller ett nummer högre än antalet monitorer på videoväggen.

Transaction-objektet

Transaction-objektet

Transaction-objektet är ett objekt som returneras när man skickar de fem olika kommandona via ett kommando-objekt. Kommandona är: SelectView, SelectSection, ShowDynamicView, ShowPopupView och ReloadConfiguration. Transaktionsobjektet innehåller information om kommandotransaktionens ID och hur många klienter som kommandot skickades till.

Egenskaper på Transaction-objektet

TransactionID

Detta är ett löpnummer som räknas upp varje gång ett kommando skickas.

Exempel:

var client;
var oldTrigger;
var transObj;
if (clients == undefined)
{
// Get client
client = Clients.GetClientByHostName("Chaotic");
}
if (trigger && !oldTrigger)
{
// Show dynamic view on monitor 2
transObj = client.ShowDynamicView(2, [ "Door" ]);
}
oldTrigger = Boolean(trigger);
Clients.onCommandCompleted = function(event)
{
// Check transaction ID
if (transObj.TransactionID == event.TransactionID)
{
if (event.Result >= Clients.RESULT_OK)
{
// ShowDynamicView command successful...
}
}
}

I ovanstående exempel används transaktionsobjektet i onCommandCompleted för att vara säker på att det är rätt kommando som har blivit färdigt. Man kan potentiellt ha flera kommandon i gång samtidigt mot flera olika klienter.

NumClients

Denna egenskap innehåller antalet klienter som kommandot skickats till.

Exempel:

transObj = client.ReloadConfiguration(true);
sResult = transObj.NumClients + " clients updated";

Command

Denna egenskap innehåller namnet på kommandot som skapade transaktionsobjektet.

Exempel:

transObj = client.ReloadConfiguration(true);
//Will return ReloadConfiguration
sResult = transObj.Command;

Cameras-objektet

Cameras-objektet

Cameras-objektet är ett objekt som innehåller en vektor med alla kameror som är definierade i servern, både nätverkskameror och analoga kameror som är anslutna via videoenkodrar.

Varje element i vektorn är en referens till ett riktigt kameraobjekt och kan således användas som vilket annat kameraobjekt som helst i skript. Samtliga variabler är tillgängliga som t.ex. RecordEvent och RecordContinuous.

I nedanstående exempel används objektet för att starta händelsestyrd inspelning på samtliga definierade kameror.

Exempel:

for(var cam in Cameras)
{
Cameras[cam].RecordEvent = true;
}

Events i Cameras-objektet

Cameras-objektet har följande events:

onEvent(event)

Detta event bubblar upp från varje kameraobjekt, det genereras när ett event anländer till någon kamera, oavsett vilken. Se 3.24 nedan för en beskrivning av detta event och dess argument. Om man behöver utföra samma operationer på flera liknande kameror när detta event tas emot är detta ett bra sätt att hantera allt på ett ställe.

Detta exempel visar hur man kan använda sig av en analysmodul i en Flir-kamera som detekterar närvaro av människor för att starta händelseinspelning på samma kamera.

Cameras.onEvent = function(event)
{
var pd = event.Data["Data"]["State"];
if(pd != undefined)
{
event.target.RecordEvent = (pd == "true");
}
}

Här letar vi efter egenskapen State på objektet som returneras från egenskapen Data på event.Data som är en array. Om denna egenskap existerar får variabeln pd värdet ”true” eller ”false” som är resultatet från analysmodulen. Detta kan vi använda för att starta/stoppa inspelning på kameran. Om event.Data inte innehåller ett objekt med namnet Data som har en egenskap State, betyder det att kameran skickat en annan notifiering än den vi hanterar. I detta fall får variabeln pd det speciella värdet undefined och vi gör ingenting.

Egenskapen event.target innehåller en referens till det kameraobjekt som representerar kameran som skickade eventet. På detta objekt har vi tillgång till alla kameraobjektets egenskaper, t.ex. RecordEvent, detta använder vi här för att starta inspelning på kameran.

Scriptkoden i exemplet nedan kan användas för att ta reda på vilka notifieringar, händelser och metadata, som anländer från någon kamera.

Cameras.onEvent = function(event)
{
Debug.Print("");
var s = event.target.Name + " – Topic = " + event["Topic"];
Debug.Print(s);
for(var i in event.Data)
{
for(var j in event.Data[i])
{
var s = event.target.Name;
s += " – Data[" + i + "][" + j + "] = ";
s += event.Data[i][j];
Debug.Print(s);
}
}
}

Camera-objektet

Camera-objektet

Camera-objektet representerar en enskild kamera i serverkonfigurationen.

Egenskaper i Camera-objekt

RecordingStream

Anger namnet på den videoström som skall användas när inspelning skall ske från denna kamera. Som standard är detta Primär.

I exemplet nedan är Burglary en global variabel och BurglaryAlarm ett larm. Syftet är att sätta RecordingStream till videoströmmen Alarm när inbrottslarmet går, annars så skall videoströmmen Primary nyttjas:

Burglary = BurglaryAlarm;
Burglary.onDataChange = function()
{
if(BurglaryAlarm)
Entrance.RecordingStream = Entrance.Alarm.Name;
else
Entrance.RecordingStream = Entrance.Primary.Name;
}

Metoder i Camera-objektet

SaveImage(path[, timestamp[, margin]])

Denna metod används för att spara den senast inkomna bilden från kameran som en jpg-fil till disk. Genom att ange en tid i parameters timestamp kan även tidigare inspelade bilder sparas på detta sätt, se nedan.

path är obligatorisk. Om path är en komplett sökväg inklusive filnamn som slutar på .jpg kommer det filnamnet att användas varje gång bilden sparas. Om endast en sökväg (utan filnamn) anges kommer filnamnet att skapas automatiskt i formatet _<tidstämpel>.jpg.

Det innebär att alla bilder kommer att sparas under ett unikt namn. Ethiris Server kommer aldrig att radera några av dessa bilder, utan det får man hantera på annat sätt. Tänk på att om unika namn används kan det komma att bli många filer i katalogen och detta måste hanteras utanför Ethiris.

timestamp är inte obligatorisk. När timestamp ges ett värde så sparas den bild från kameran som är närmst det värde som timestamp ges. timestamp anges i lokal servertid. Finns där ingen bild under den tidpunkten eller intervallet som margin bestämmer så sparas ingen bild.

margin är inte obligatorisk. Standardvärde på margin är 1000 millisekunder. margin tillsammans med timestamp skapar ett intervall inom vilket bildens tidsstämpel måste vara för att sparas.

Exempel:

if (save_jpg)
{
save_jpg = false;
//Save last image from camera as a jpg-file
Camera_1.SaveImage("c:\Images\LastImage.jpg");
}

Det här skriptet sparar senaste bilden från kameran under namnet LastImage.jpg. Varje gång bilden sparas kommer den befintliga filen att skrivas över.

ONVIF auxiliary commands

Ethiris stödjer ONVIF auxiliary commands. Det innebär att om kameran signalerar att den har stöd för auxiliary commands, så kommer Ethiris att lista dessa via intellisense i skript för den kameran.

I nedanstående exempel stödjer kameran ett kommando som heter autofocus. Det innebär att Ethiris kommer att skapa en funktion man kan anropa på kameraobjektet i skript.

Exempel:

Camera_1.SendAux_autofocus();

Skickar auxiliary kommandot autofocus till Camera_1.

Vilka kommandon som finns och vad de gör eller hur de fungerar bestäms helt och hållet av kameran. Ethiris anropar bara de funktioner som kameran säger sig stödja via detta gränssnitt.

Events i Camera-objektet

Camera-objektet har följande events:

onEvent(event)

Varje kamera i datalagret kan generera ett event när olika saker händer i kameran. Detta kan vara till exempel larm, varning för manipulering av kameran (tampering) eller I/O signaler anslutna till kameran. Det kan också vara resultat från analysfunktioner i kameran såsom rörelsedetektering, besöksräknare eller annat.

Olika kameramodeller genererar olika notifieringar, så man måste veta vilka notifieringar man skall reagera på.

Observera – för närvarande kan Ethiris endast reagera på notifieringar från ONVIF-kameror och endast från kameror där checkrutan för Händelser (H) eller Metadata (M) är ikryssad i Ethiris Admin.

Event kan kopplas till en funktion som anropas varje gång kameran skickar notifieringar.

Ett exempel på användning kan t.ex. vara om vill detektera att en PTZ kamera håller på att förflytta sig. En ONVIF kompatibel PTZ-kamera från Axis Communication kommer att skicka notifieringar när kameran börjar/slutar förflytta sig i pan, tilt eller zoom riktning:

Camera_1.onEvent = function(event)
{
   var moving = event.Data["Data"]["is_moving"];

   if(moving != undefined)
   {
      if(moving == 1)
         Debug.Print("Camera moving");
      else
         Debug.Print("Camera stopped");
   }
}

Eventargumentet event har några egenskaper förutom standard Javascript event argument egenskaper:

Data – detta är en array av data för en notifiering som skickats från kameran. Varje notifiering har en uppsättning egenskaper som är specifik för denna typ av notifiering, det kan vara olika för olika kamera modeller, kamerainställningar och typ av notifiering.

target – en referens till kamera-objektet som representerar den kamera som genererade notifieringarna. Här ges tillgång till alla kameraobjektets egenskaper såsom Name, RecordEvent, Recording, och många fler.

CameraCollection-objektet

CameraCollection-objektet

CameraCollection-objektet representerar en dynamisk samling av kameror i serverkonfigurationen och blir en referens till de riktiga kameraobjekt som de innehåller. Det medför att en mängd variabler blir tillgängliga som t.ex. Enable, RecordEvent och RecordContinuous. Dessa utförs då på samtliga kameror i samlingen samtidigt.

I nedanstående exempel används objektet för att starta händelsestyrd inspelning på samtliga tillagda kameror.

Exempel:

var camColl = new CameraCollection(Cam_1, Cam_2);
camColl.RecordEvent = true;

Metoder i CameraCollection-objektet

Add([cameras|alarm|event])

Denna metod används för att lägga till en eller flera kameror i samlingen.

cameras är obligatorisk. Argumentet cameras ska vara en vektor (array) med en eller flera kameror. Varje element i vektorn representerar en kamera genom ett Kameraobjekt (kamerans skriptnamn). Om någon av de angivna kamerorna redan finns i samlingen, görs ingen ändring av just de kamerorna, övriga läggs till.

T.ex. vektorn [ Kamera_1, Kamera_2, Kamera_3 ] blir en samling med tre kameror.

Alternativt kan ett larmobjekt eller händelseobjekt användas i stället för kameror, vilket lägger till kamerorna som är associerade med detta till samlingen.

Returvärde är antal Kameraobjekt I samlingen.

Remove([cameras|alarm|event])

Denna metod används för att ta bort en eller flera kameror ur samlingen.

cameras är obligatorisk. Argumentet cameras ska vara en vektor (array) med en eller flera kameror. Varje element i vektorn representerar en kamera genom ett Kameraobjekt (kamerans skriptnamn).

T.ex. vektorn [ Kamera_1, Kamera_4 ] tar bort Kamera_1 ur samlingen, men Kamera_4 finns inte i samlingen, så den ignoreras.

Alternativt kan ett larmobjekt eller händelseobjekt användas i stället för kameror, vilket tar bort kamerorna som är associerade med detta från samlingen.

Returvärde är antal Kameraobjekt I samlingen.

Exempel:

camColl = new CameraCollection(Cam_3, Cam_4);
Debug.Print("Antal: " + camColl.Add(Cam_1));
Debug.Print("Antal: " + camColl.Remove(Cam_4));

Det här skriptet skapar en samling med först två kameror, för att sedan lägga till en tredje, och samtidigt skriva ut nya antalet efter tillägget. Därefter tas en bort, för att sedan skriva ut det nya antalet därefter.

Storages-objektet

Storages-objektet

Storage-objektet är ett hjälpobjekt. Objektet representerar ett antal kameror med tillgängligt inspelat material som matchar sökkriteriet.

Metoder i Storages-objektet

GetCamerasWithRecordings(tsStart, tsEnd)

Denna metod används för att lokalisera vilka kameror som har inspelat material mellan definierad start och sluttid.

tsStart är en obligatorisk sträng som representerar det datum och den tid du vill nyttja som startpunkt för sökningen efter videomaterial.

tsEnd är är en obligatorisk sträng som representerar det datum och den tid du vill nyttja som slut för sökningen efter videomaterial.

Returvärde är ett kamerasamlingsobjekt (camera collection).

Exempel:

var cams = Storages.GetCamerasWithRecording(tsStart, tsEnd);
Debug.Print("GetCamerasWithRecording: " + cams.length);
for(var i in cams)
Debug.Print(i + " | " + cams[i].ID);

Och kan även nyttjas för att t.ex. ladda dessa kameror i klientens videospelare.

Exempel:

clients.LoadCamerasInPlayerByTimestamp(tsStart, cams);

Database objektet

Database objektet

Database-objektet representerar en enskild databas (anslutning) i serverkonfigurationen.

Metoder i Database-objektet

ExecuteQuery(sqlStatement)

Denna metod används för att utföra en SQL-sats. SQL-satsen stödjer alla SQL-kommandon som kan skrivas som en sträng. Tänk på att detta kommando är väldigt kraftfullt! Se därför till att du vet vad du gör innan du kör ett kommando mot en databas innehållande data.

Detta kommando utför SQL-satsen synkront. Det innebär att skriptet kommer att fastna på denna rad till databasen har utfört SQL-satsen. Om det är en komplex fråga, så kan detta ta lite tid. Överväg då att använda AsyncQuery i stället. Det finns en gräns för hur länge skriptet kan köra. Om skriptet tar längre tid än 20s på sig, kommer det att avbrytas med ett körningsfel.

sqlStatement är obligatorisk. Detta är själva SQL-satsen som ska utföras. Läs i manualen till din databas för hjälp att skriva SQL-satser för din databas.

Return value är ett database query-objekt som i sin tur innehåller ett transkations ID och resultatet av SQL-satsen.

Exempel:

var res = DB.ExecuteQuery("insert into mytable (cola, colb) values (10, 20);");

Det här skriptet förutsätter att det finns en definierad databas(anslutning) som heter DB och i den databas som används finns det en tabell som heter mytable med två kolumner som heter cola respektive colb. Variablen res innehåller ett database query-objekt som innehåller resultatet av frågan samt statusinformation om hur det gick, om det uppstod något fel eller liknande.

Skriptet skapar en ny post i tabellen mytable.

AsyncQuery(sqlStatement)

Denna metod används för att utföra en SQL-sats. SQL-satsen stödjer alla SQL-kommandon som kan skrivas som en sträng. Tänk på att detta kommando är väldigt kraftfullt! Se därför till att du vet vad du gör innan du kör ett kommando mot en databas innehållande data.

Detta kommando utför SQL-satsen asynkront. Det innebär att skriptet omedelbart kör vidare med nästa rad. Själva databasanropet kommer att köras i bakgrunden och när körningen är färdig får man ett event antingen på resultatobjektet som returneras från AsyncQuery-metoden eller på databas-objektet själv.

sqlStatement är obligatorisk. Detta är själva SQL-satsen som ska utföras. Läs i manualen till din databas för hjälp att skriva SQL-satser för din databas.

Return value är ett database query-objekt som i sin tur innehåller ett transkations ID och resultatet av SQL-satsen. På detta objekt kommer ett event när exekveringen är färdig eller ett fel uppstår.

Exempel:

var res = DB.AsyncQuery("select * from mytable;");

Det här skriptet förutsätter att det finns en definierad databas(anslutning) som heter DB och i den databas som används finns det en tabell som heter mytable. Variablen res är ett database query-objekt som innehåller resultatet av frågan samt statusinformation om hur det gick, om det uppstod något fel eller liknande.

SQL-frågan returnerar alla rader och alla fält i tabellen mytable.

ExecuteProcedure(storedProcedureName[, param1[, param2[, …}}})

Denna metod används för att utföra en lagrad SQL procedur.

Detta kommando utförs synkront. Det innebär att skriptet kommer att fastna på denna rad till databasen har utfört den lagrade proceduren. Om det är en komplex procedur, så kan detta ta lite tid. Om skriptet tar längre tid än 20s på sig, kommer det att avbrytas med ett körningsfel.

storedProcedureName är obligatorisk. Detta är den lagrade procedur som skall utföras. Läs i manualen till din databas för hjälp med att skapa lagrade procedurer för din databas.

param1,2, kan vara obligatorisk, detta avgörs av vad den lagrade procedur som skall köras kräver. Mängden param måste matcha vad den kräver för att kunna köras.

Returvärde är ett database query-objekt som i sin tur innehåller ett transkations ID och resultatet av SQL-satsen.

Exempel:

var res = DB.ExecuteProcedure("dbo.sp_GetCarCount", startTime, endTime);

Det här skriptet förutsätter att det finns en definierad databas(anslutning) som heter DB och i den databas som används finns det en lagrad procedur som heter sp_GetCarCount, som nyttjar två inparamatrar, i detta fall en start och en sluttid, för att beräkna antalet bilar mellan dessa. Variablen res innehåller ett database query-objekt som innehåller resultatet av frågan samt statusinformation om hur det gick, om det uppstod något fel eller liknande.

Events i Database-objektet

Database-objektet har följande events:

onQueryFinished(event)

Varje databas i datalagret kan generera ett event när ett asynkront databasanrop är färdigt.

Ett smidigt sätt att får reda på när en asynkron databasfråga är klar är att använda onQueryFinished-eventet.

I exemplet nedan skrivs värden från alla fält i den sista posten i tabellen ut i debug-fönstret.

DB.onQueryFinished = function(event)
{
for(var c in event.target.Columns)
{
Debug.Print(event.target.Columns[c] + " = " + event.target.Rows[event.target.RowCount-1][c]);
}
}

Eventargumentet event innehåller en rad egenskaper. Förutom standardegenskaperna i Java-skript innehåller den följande intressanta egenskaper:

currentTarget - Detta är en referens till det databas-objekt eventet genereras på (i detta fall DB).

target - Detta är en referens till det database query-objekt som returnerades från AsyncQuery-anropet. Det är i detta objekt som resultatet av databasfrågan finns. Se vidare beskrivningen av database query-objektet nedan.

Database query-objektet

Database query-objektet

Database query-objektet är ett objekt som returneras när man anropar AsyncQuery på ett databasobjekt. Database query-objektet innehåller information om databasfrågan och kommer såsmåningom att innehålla resultatet av frågan.

Database query-objektet måste finnas så länge databasfrågan körs och måste alltså sparas undan i en variabel lokalt i skriptet.

Metoder i Database query-objektet

Fetch() - Används för att hämta nästa rad från resultatet. Om det finns fler rader returnerar Fetch() true annars false. Om det fanns fler rader att hämta kommer CurrentRow att innehålla data för nästa rad. Se exempel under CurrentRow nedan.

Egenskaper i Database query-objektet

TransactionID - Detta är ett löpnummer som räknas upp för varje asynkron fråga som ställs, oavsett vilket databasobjekt de ställs på. TransactionID kan användas för att koppla ihop frågans id med rätt event på databasobjektet.

Exempel:

if (get_data)
{
get_data = false;
var res = DB.AsyncQuery("select * from myTable;");
Debug.Print("Query started: " + res.TransactionID);
}
DB.onQueryFinished = function(event)
{
Debug.Print("Query finished: " + event.target.TransactionID);
for(var c in event.target.Columns)
{
Debug.Print(event.target.Columns[c] + " = " + event.target.Rows[event.target.RowCount-1][c]);
}
}

I ovanstående exempel skrivs transaktions id ut både när AsyncQuery anropas och i onQueryFinished.

ColumnCount - Antalet kolumner i resultatet av databasfrågan. Om frågan inte returnerar några kolumner är värdet 0.

Columns - En lista på de kolumnamn som returneras. Det högsta index som finns i listan är ColumnCount - 1 om ColumnCount är större än 0. Annars är listan tom.

För att skriva ut namnen på de kolumner som returneras i frågan kan du göra så här:

DB.onQueryFinished = function(event)
{
for(var c in event.target.Columns)
{
Debug.Print(event.target.Columns[c]);
}
}

CurrentRow - Innehåller en lista med värden för aktuell rad. Först efter att metoden Fetch() har anropats och returnerar true innehåller CurrentRow några värden. För att iterrera igenom alla rader som returneras av en fråga och skriva ut värdena kan du göra så här:

DB.onQueryFinished = function(event)
{
Debug.Print("Query finished: " + event.target.TransactionID);
while(event.target.Fetch())
{
for(var c in event.target.CurrentRow)
{
Debug.Print(event.target.Columns[c] + " = " + event.target.CurrentRow[c]);
}
}
}

Tänk på att detta bara är ett exempel. I verkligheten skriver man inte ut värdena, utan använder dem på något sätt i stället. Försök också skriva dina SQL-satser på ett sådant sätt att så få rader som möjligt returneras. Detta för att optimera prestanda i ditt system.

Error - Är ett objekt i sig med två egenskaper som innehåller en felkod och beskrivning av eventuellt fel på SQL-frågan.

Error.Code - Är felkoden som returneras. Är det inget fel är värdet 0.

Error.Message - Är en sträng innehållande felmeddelandet. Är det inget fel är strängen tom.

RowCount - Antalet rader som returneras av frågan. Returneras inga rader är värdet 0.

Status - Är status på frågan. Se nedan för konstanter i databas query-objektet. Det finns 3 värden Status kan anta. Endast om Status är STATUS_FINISHED är resultatet tillgängligt i övriga egenskaper.

Events i Database query-objektet

Det finns ett event du kan lyssna på i database query-objektet.

onQueryFinished(event)

Varje database query-objekt kan generera ett event när ett asynkront databasanrop är färdigt.

Ett smidigt sätt att får reda på när en asynkron databasfråga är klar är att använda onQueryFinished-eventet.

I exemplet nedan skrivs värden från alla fält i den sista posten i tabellen ut.

Observera att database query-objektet inte finns förrän den asynkrona frågan ställts, därför behövs en extra if-sats.

if (get_data)
{
get_data   = false;
var res = DB.AsyncQuery("select * from myTable;");
Debug.Print("Query started: " + res.TransactionID);
}
if (res != undefined)
{
res.onQueryFinished = function(event)
{
Debug.Print("Query finished: " + event.target.TransactionID);
for(var c in event.target.Columns)
{
Debug.Print(event.target.Columns[c] + " = " + event.target.Rows[event.target.RowCount-1][c]);
}
}
}

Eventargumentet event innehåller en rad egenskaper. Förutom standardegenskaperna i Java-skript innehåller den följande intressanta egenskaper:

currentTarget - Detta är en referens till det databas query-objekt eventet genereras på.

target - Detta är en referens till det database query-objekt som returnerades från AsyncQuery-anropet. Det är i detta objekt som resultatet av databasfrågan finns. Se vidare beskrivningen av database query-objektet ovan.

Tänk på att eventet kommer att bubbla upp till databasnivån. Du behöver bara lyssna på eventet på en nivå, antingen på database query-objektet eller på database-objektet.

Konstanter i Database query-objektet

Status

Dessa konstanter kan användas för att avgöra vilket tillstånd database query-objektet befinner sig i.

STATUS_ERROR -1

STATUS_RUNNING 0

STATUS_FINISHED 1

RemoteClients-objektet

RemoteClients-objektet

RemoteClients-objektet är ett objekt som innehåller en vektor med alla anslutna klienter som är definierade i servern under noden Anslutna klienter.

Varje element i vektorn är en referens till ett riktigt ansluten klient-objekt och kan således användas som vilket annat ansluten klient-objekt som helst i skript. Samtliga variabler är tillgängliga som tex. Name och Connected.

I nedanstående exempel används objektet för att hämta namnen på samtliga definierade anslutna klienter.

Exempel:

sResult = "";
for(var rc in RemoteClients)
{
if (sResult != "")
sResult += ", ";
sResult += RemoteClients[rc].Name;
}

AccessControllers-objektet

AccessControllers-objektet

AccessControllers- objektet är ett objekt som innehåller en vektor med alla anslutna dörrenheter som är definierade i servern under noden Dörrenheter.

Varje element i vektorn är en referens till ett riktigt dörrenhet-objekt och kan således användas som vilket annat dörrenhet-objekt som helst i skript. Samtliga variabler är tillgängliga.

Metoder i AccessControllers-objektet

AccessDorr(doorID)

Denna metod används för att från skript ge manuellt tillträde till en dörr. Observera att det alltid går att ge manuellt tillträde till en dörr från skript.

Exempel:

// Ge manuellt tillträde till dörren Door 1
AccessControllers.AccessDoor(AccessController_1.Door_1.ID);

Event i AccessControllers-objektet

Det finns två olika event som man kan fånga upp i sitt skript. Gemensamt för alla är att man får tillgång till ett event-objekt som har ett antal egenskaper på sig. Vilka egenskaper som finns skiljer mellan de olika eventen.

onAccessPointEvent

Detta event kommer när en händelse genereras för en accesspunkt av dörrenheten.

Exempel:

AccessControllers.onAccessPointEvent = function(event)
{
Debug.Print(event.DoorName);
}

Exemplet kommer att sktiva ut namnet på den dörr vars åtkomstpunkt har genererat en händelse.

Följande egenskaper är tillgängliga på event-objektet:

DoorControllerName innehåller namnet på den dörrenhet till vilken den dörr är knuten vars åtkomstpunkt har genererat händelsen.

DoorID innehåller IDt på den dörr på vilken åtkomstpunkten sitter som har genererat händelsen.

DoorName innehåller namnet på den dörr på vilken åtkomstpunkten sitter som har genererat händelsen.

EventType innehåller namnet på den typ av event som har genererats. Möjliga värden är:

Access Denied – betyder att tillträde nekades.

Access Granted – betyder att tillträde medgavs, dörren låstes upp

Access Not Taken – betyder att tillträde medgavs, men dörren öppnades aldrig inom tillträdestiden

Access Taken – betyder att dörren öppnades efter att tillträde medgivits

onDoorStateChanged(event)

Detta event kommer när en händelse genereras för en dörr av dörrenheten.

Exempel:

AccessControllers.onDoorStateChanged = function(event)
{
Debug.Print(event.DoorName);
}

Exemplet kommer att skriva ut namnet på den dörr för vilken det genererats en händelse av dörrenheten.

Följande egenskaper är tillgängliga på event-objektet:

AlarmState innehåller den alarmstatus som dörren befinner sig i. Möjliga värden är:

Normal – normalläge, ingen alarmstatus förekommer

Forced Open – dörren har öppnats utan att tillträde medgivits, den har brutits upp

Open Too Long – dörren har varit öppen för länge, längre än max konfigurerad tid

DoorControllerName innehåller namnet på den dörrenhet till vilken den dörr är knuten för vilken det har genererats en händelse.

DoorID innehåller IDt på den dörr för vilken det har genererats en händelse.

DoorMode innehåller det dörrstatus dörren befinner sig i. Möjliga värden är:

Accessed – tillträde till dörren har medgivits

Blocked – dörren är i blockerat läge, tillträde medges inte

Locked – dörren är låst

Unlocked – dörren är (permanent) olåst

Locked Down – dörren är låst och blockerad i detta läge

Locked Open – dörren är olåst och blockerad i detta läge

Double Locked – dörren är låst med dubbla lås

DoorName innehåller namnet på den dörr för vilken det har genererats en händelse.

PhysicalState innehåller det fysiska status dörren är i. Möjliga värden är:

Open – dörren är öppen

Closed – dörren är stängd

WarningState innehåller det varningsstatus dörren är i. Möjliga värden är:

Normal – normalläge, ingen varning

Open Too Long – dörren har varit öppen för länge

onAccessControllerEvent

Detta event kommer när en händelse genereras för en accesspunkt av dörrenheten.

Exempel:

AccessControllers.onAccessControllerEvent = function(event)
{
Debug.Print(event.EventType);
}

Exemplet kommer att sktiva ut statusen på Accesspunktens hölje när det förändras, antingen Casing Opened eller Casing Closed.

Följande egenskaper är tillgängliga på event-objektet:

EventType innehåller namnet på den typ av event som har genererats. Möjliga värden är:

Casing Opened – höljet har öppnats.

Casing Closed – höljet har stängts.

Script-objektet

Script-objektet

Script-objektet är ett hjälpobjekt. Objektet representerar skriptmotorn.

Egenskaper i Script-objektet

RetainVariables

Detta är en boolsk egenskap som bestämmer om lokala skriptobjekt ska behållas när serverkonfigurationen uppdateras. Som standard behålls inte lokala skriptobjekt.

Exempel:

Script.RetainVariables = true;

Event i Script-objektet

Det finns tre olika event som man kan fånga upp i sitt skript.

onEnter

Detta event är det första som sker när skript börjar köras, till exempel när servern startar upp, efter en konfigurationsuppdatering och när en medlem blir master i ett kluster.

Exempel:

Script.onEnter = function(event)
{
Debug.Print("Script.onEnter");
}

Exemplet kommer att skriva ut Script.onEnter när skriptet börjar köras.

Detta kan användas för att till exempel allokera resurser vid starten, i stället som för i tidigare versioner, nyttja en oinitierad variabel för detta syfte.

Exempel:

var init;
if(init == undefined)
{
var startTime = new Date();
init = true;
Debug.Print("Finished init");
}

onExit

Detta event är det sista som sker när skriptet slutar att köras, till exempel när servern stängs ner, precis innan en konfigurationsuppdatering och när en medlem slutar att vara master i ett kluster.

Exempel:

Script.onExit = function(event)
{
Debug.Print("Script.onExit");
}

Exemplet kommer att skriva ut Script.onExit när skriptet avslutas. Detta kan användas för att städa upp resurser innan skriptet avslutas.

onInit

Detta event sker efter att alla skriptbibliotek har initialiserats i samband med när skript börjar köras, till exempel när servern startar upp, efter en konfigurationsuppdatering och när en medlem blir master i ett kluster.

Exempel:

Script.onInit = function(event)
{
Debug.Print("Script.onInit");
}

Exemplet kommer att skriva ut Script.onInit när skriptet börjar köras och alla skriptbibliotek har initialiserats.

Detta kan användas för att till exempel allokera resurser vid starten, där någon av dessa finns definierade i skriptbibliotek, och dessa måste därför först vara laddade för att kunna nås från huvudskriptet.

MonitorLayout-objektet

MonitorLayout-objektet

MonitorLayout-objektet används för att definiera tillåtna layouter en videoväggsmonitor kan ha. Specificera namnet, basstorleken på layouten och eventuellt andra egenskaper. Ett MonitorLayout-objekt returneras. Använd sedan SetLayout på ett videovägg-objekt för att knyta layouten till videoväggens monitor. Det går bra att knyta samma layout till flera videoväggar/monitorer om du vill använda samma layout på flera ställen.

//Create the layout object, with a 6-split layout
var layout1 = new MonitorLayout("6-split", 2, 3, false, true, false, true);
//Add another layout, called 3-split
layout1.AddLayout("3-split", 2, 3, false, true, false, true);
//Configure the 3-split layout further
layout1.ConfigureViewItem("3-split ", 1, 1, 2, 2);
layout1.ConfigureViewItem("3-split ", 1, 3, 1, 1);
layout1.ConfigureViewItem("3-split ", 2, 3, 1, 1);
//Connect the layout to monitor 1 on the video wall
VideoWall.SetLayout(1, layout1, "6-split", true);

Egenskaper i MonitorLayout-objektet

MonitorLayout-objekt har inga egenskaper.

Händelser i MonitorLayout-objektet

MonitorLayout-objekt har inga händelser du kan lyssna på.

MonitorLayout-konstruktorn

new MonitorLayout(name, rows, cols[, maximizable[, fixedLayout[, fixedCameras[, recVideo]]])

Skapar ett nytt MonitorLayout-objekt med specificerat namn, antal rader och antal kolumner.

name specificerar layoutens namn och används för att referera till layouten från skript.

rows specificerar antalet rader för layouten.

cols specificerar antalet kolumner för layouten.

maximizable (standard true) true innebär att operatören får maximera vyn på videoväggen genom att dubbelklicka i kameravyn eller välja Maximerad vy i popup menyn.

fixedLayout (standard false) true innebär att layouten inte kan ändras, d.v.s. operatören kan inte skicka en valfri vy till videoväggen när denna layout används.

fixedCameras (standard false) true innebär att operatören inte manuellt får byta ut kameror i denna layout på videoväggen.

recVideo (standard false) true innebär att operatören manuellt får växla kameran till att visa inspelad video på videoväggen.

Dessa inställningar gäller för alla kameravyer i layouten om du inte specificerar något annat när du lägger till ytterligare layouter.

MonitorLayout-prototypen

MonitorLayout.prototype.AddLayout(name, rows, cols[, maximizable[, fixedLayout[, fixedCameras[, recVideo[, hidden]]]]])

Skapar en ny layout med specificerat namn, antal rader och antal kolumner. Används för att skapa flera layouter för en monitor på videoväggen som en operatör manuellt kan växla mellan eller som automtiskt kan väljas in från skript.

name används för att referera till layouten från skript. Måste vara unikt inom samma MonitorLayout-objekt.

rows specificerar antalet rader för layouten.

cols specificerar antalet kolumner för layouten.

maximizable (standard true) true innebär att operatören får maximera vyn på videoväggen genom att dubbelklicka i kameravyn eller välja Maximerad vy i popup menyn.

fixedLayout (standard false) true innebär att layouten inte kan ändras, d.v.s. operatören kan inte skicka en valfri vy till videoväggen när denna layout används.

fixedCameras (standard false) true innebär att operatören inte manuellt får byta ut kameror i denna layout på videoväggen.

recVideo (standard false) true innebär att operatören manuellt får växla kameran till att visa inspelad video på videoväggen.

hidden (standard false) true innebär att layouten inte visas i popupmenyn Layout i klienten. Detta i sin tur innebär att layouten endast kan väljas in via skript.

MonitorLayout.prototype.ConfigureViewItem(monitorLayoutName, row, col, height, width[, fixedCamera[, recVideo]])

Används för att konfigurera en kameravy i en tidigare skapad layout. Exempelvis går det slå ihop flera kameravyer till en större eller ange att i just den här kameravyn får operatören inte byta kamera.

monitorLayoutName specificerar vilken layout som ska konfigureras.

row är en siffra mellan 1 och antalet rader i layouten.

col är en siffra mellan 1 och antalet kolumner i layouten.

height specificerar antalet rader som den nya kameravyn ska täcka av layouten. Om du vill slå ihop flera kameravyer till en i layouten sätter du height till ett värde större än 1. Se exempel nedanför.

width specificerar antalet kolumner som den nya kameravyn ska täcka av layouten. Om du vill slå ihop flera kameravyer till en i layouten sätter du height till ett värde större än 1. Se exempel nedanför.

fixedCamera (standard ärvs från layouten) true innebär att operatören inte manuellt får byta kamera i den här kameravyn.

recVideo (standard ärvs från layouten) true innebär att operatören manuellt får växla kameran till att visa inspelad video på videoväggen.

Exempel:

Uppgiften är att skapa en layout för en 3-split som ser ut så här:

Det första vi måste göra är att skapa en layout med ett lämpligt antal rader och kolumner som vi sedan kan justera så att vi får den 3-split vi vill ha.

//Create the layout object with 2 rows and 3 columns
var monitorLayout = new MonitorLayout("3-split", 2, 3, false, true, false, false);
Detta kommer resultera i följande layout:

För att sedan gå från en 6-splitvy till den 3-splitvy vill ha konfigurerar vi om den övre vänstra kameravyn på följande sätt:
// Configure the top left view item to have a height and width of 2
monitorLayout.ConfigureViewItem("3-split", 1, 1, 2, 2);

MonitorPopupMenu-objektet

MonitorPopupMenu-objektet

MonitorPopupMenu-objektet används för att definiera en popupmeny som visas när operatören högerklickar i en kameravy på en videovägg eller på en videoväggsrepresentation.

Denna popupmeny kopplas sedan till en videoväggsmonitor på följande sätt:

//Create the popup menu
var monitor1PopupMenu = new MonitorPopupMenu("item1", "Option 1");
//Add items to it
monitor1PopupMenu.AddMenuItem("item2", "Option 2");
monitor1PopupMenu.AddMenuItem("sep");
monitor1PopupMenu.AddMenuItem("item3", "Option 3");
//Connect popup menu to monitor 1 on the video wall
VideoWall.SetPopupMenu(1, monitor1PopupMenu);
